The FT-13系列 4CH DWDM 7skip1 模块 Module Spec V3.06 is a 16-wavelength DWDM MUX/DEMUX module manufactured by F-tone Networks（北亿纤通）. The module uses 4 cascaded 1×4 (1-to-4) 7S1 (7-skip-1) sub-modules to achieve 16 wavelength multiplexing/demultiplexing. 4 Channel Groups: C24-C30 (C24/C26/C28/C30) / C32-C38 (C32/C34/C36/C38) / C42-C48 (C42/C44/C46/C48) / C50-C56 (C50/C52/C54/C56). Operating wavelength: 1520-1570nm (C-band, ITU-T G.694.1 standard). Channel spacing: 100GHz (0.8nm). Insertion loss: ≤2.5dB (含连接头之损耗值). Isolation: ≥50dB (higher isolation for cleaner wavelength separation). PDL ≤0.2dB / PMD ≤0.2ps / Ripple ≤0.5dB / Directivity ≥50dB / Return loss ≥45dB. Maximum power handling: 300mW. Operating temperature: -10~+70°C / Storage temperature: -40~+85°C. Fiber: 0.9mm tube loose, G657A1 bending-insensitive single-mode fiber, length 1.0±0.05m. Package: 80×60×12mm.
🔬 关键差异化亮点：F-tone “FT-13 4CH DWDM” 7skip1 修订版（V3.06）
🔄 FT-13 4CH DWDM 7skip1 V3.06 vs 8skip0（旧版）—— 关键差异对比
| 参数/Parameter | FT-13 4CH DWDM 7skip1 V3.06（本篇 – 修订版） | FT-13 4CH DWDM 8skip0 V3.06（旧版 ID 21470） | 变化/Diff |
|---|---|---|---|
| 方案 | 4个1×4的7skip1（1分4）子模块级联 | 4个1×8的8skip0（1分8）子模块级联 | 结构变化 |
| 通道数 | 16 波长（4组×4通道） | 16 波长（4组×4通道） | 相同 |
| 通道组（4组） | C24-C30（C24/C26/C28/C30） | C24-C31（C24/C26/C28/C30） | 调整 C24-C30 |
| C32-C38（C32/C34/C36/C38） | C32-C39（C32/C34/C36/C38） | 调整 C32-C38 | |
| C42-C48（C42/C44/C46/C48） | C40-C47（C40/C42/C44/C46） | 调整 C42-C48 | |
| C50-C56（C50/C52/C54/C56） | C48-C55（C48/C50/C52/C54） | 调整 C50-C56 | |
| 工作波长 | 1520~1570nm（C-band） | 1520~1570nm（C-band） | 相同 |
| 通道间隔 | 100GHz（0.8nm） | 100GHz（0.8nm） | 相同 |
| 插入损耗 | ≤2.5dB（含连接头） | ≤2.0dB（含连接头） | +0.5dB（提高） |
| 隔离度 | ≥50dB ⭐ | ≥15dB | +35dB 提升（重大改进） |
| PDL | ≤0.2dB | ≤0.2dB | 相同 |
| PMD | ≤0.2ps | ≤0.2ps | 相同 |
| 平坦度 | ≤0.5dB | ≤0.5dB | 相同 |
| 方向性 | ≥50dB | ≥50dB | 相同 |
| 回波损耗 | ≥45dB | ≥45dB | 相同 |
| 最大光功率 | 300mW | 300mW | 相同 |
| 工作温度 | -10~+70°C | -10~+70°C | 相同 |
| 储存温度 | -40~+85°C | -40~+85°C | 相同 |
| 光纤类型 | 0.9mm tube loose, G657A1 | 0.9mm tube loose, G657A1 | 相同 |
| 封装尺寸 | 80×60×12mm | 80×60×12mm | 相同 |
- 📐 7skip1 方案：1×4 子模块，每个模块 4 通道（4 跳 1：每个通道之间隔 7 个 ITU-T 标准波长），结构相对简单，**隔离度大幅提升至 50dB**
- 📐 8skip0 方案：1×8 子模块，每个模块 8 通道（8 跳 0：每个通道之间隔 8 个 ITU-T 标准波长），通道数更高，**隔离度较低（≥15dB），插损较低（≤2.0dB）**
1. 4CH DWDM Module Spec（概述）
FT-13系列 4CH DWDM 7skip1 模块 Module Spec V3.06 是 F-tone Networks 出品的 16 波长 DWDM 复用/解复用器模块。本模块采用 4 个 1×4 的 7skip1（7-Skip-1）子模块级联方案，将 16 个 ITU-T 标准波长的光信号复用到 1 个 COM 端口（或反之从 COM 端口解复用为 16 个波长）。
2. 性能规格（Performance Specifications）
| 参数/Parameters | Specifications | Unit |
|---|---|---|
| 工作波长/Operating Wavelength | 1520~1570 | nm |
| 通道/Channel（4 通道组） | C24/C26/C28/C30（C24~C30） | nm |
| C32/C34/C36/C38（C32~C38） | nm | |
| C42/C44/C46/C48（C42~C48） | nm | |
| C50/C52/C54/C56（C50~C56） | nm | |
| 通道间隔/Channel Spacing | 100 | GHz |
| 插入损耗1/Insertion Loss1 | ≤2.5 | dB |
| 隔离度/Isolation | ≥50 ⭐ | dB |
| 偏振相关损耗/Polarization Dependent Loss | ≤0.2 | dB |
| 偏振模色散/Polarization Mode Dispersion | ≤0.2 | ps |
| 平坦度/Ripple | ≤0.5 | dB |
| 方向性/Directivity | ≥50 | dB |
| 回波损耗/Return Loss | ≥45 | dB |
| 最大光功率/Maximum Power Handing | 300 | mW |
| 工作温度/Operating Temperature | -10~+70 | ℃ |
| 储存温度/Storage Temperature | -40~+85 | ℃ |
| 光纤类型/Fiber Type | 0.9mm tube loose, G657A1 | — |
| 光纤长度/Fiber Length | 1.0±0.05 | m |
| 封装尺寸/Package size | 80×60×12 | mm |
3. 4 个 7S1 子模块通道配置（Channel Configuration）
3.1 MUX（复用器）通道映射
MUX 功能为将多路不同波长的信号合并到 COM 公共链路传输，4 个 7S1 模块从上到下对应通道组：
| 7S1 模块 | 通道组（4个波长） | 说明 |
|---|---|---|
| 第 1 个 7S1 | C24 / C26 / C28 / C30 | 第 1 通道组 |
| 第 2 个 7S1 | C32 / C34 / C36 / C38 | 第 2 通道组 |
| 第 3 个 7S1 | C42 / C44 / C46 / C48 | 第 3 通道组 |
| 第 4 个 7S1 | C50 / C52 / C54 / C56 | 第 4 通道组 |
3.2 DEMUX（解复用器）通道映射
DEMUX 功能为将 COM 公共链路的信号拆分输出到对应波长通道，4 个 7S1 模块从上到下对应通道组：
| 7S1 模块 | 通道组（4个波长） | 说明 |
|---|---|---|
| 第 1 个 7S1 | C50 / C52 / C54 / C56 | 第 1 通道组（镜像） |
| 第 2 个 7S1 | C40 / C42 / C44 / C46 | 第 2 通道组（镜像） |
| 第 3 个 7S1 | C42 / C44 / C46 / C48 | 第 3 通道组 |
| 第 4 个 7S1 | C24 / C26 / C28 / C30 | 第 4 通道组 |

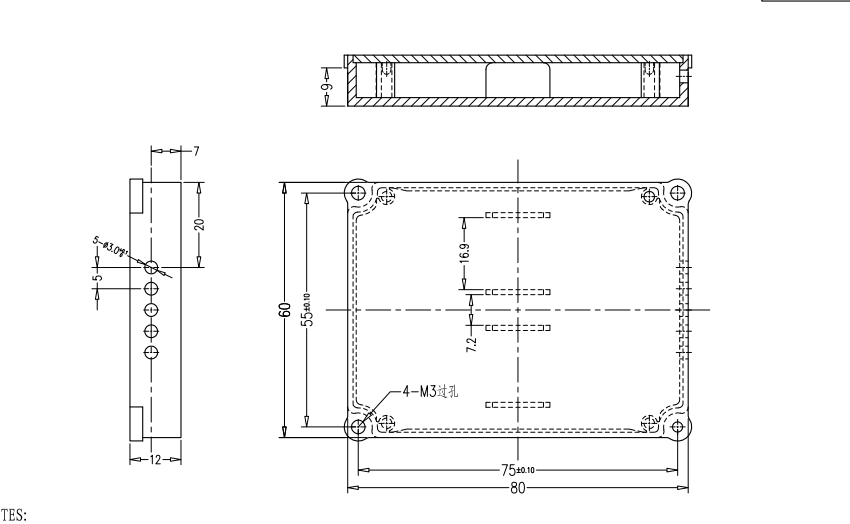

4. 封装尺寸（Package Dimensions：80×60×12mm）
4.1 封装机械结构
| 参数/Parameter | 值/Value | 说明 |
|---|---|---|
| 整体外形尺寸 | 80mm × 60mm | 长 × 宽（80×60×12mm 紧凑型） |
| 高度 | 12mm | 整体高度 |
| 内部型腔深度 | 9mm | 用于承托内部元件 |
| 内部元件安装区域 | 75±0.10mm × 55±0.10mm | 长 × 宽（高精度） |
| 安装方式 | 4 × M3 过孔 | 四角各 1 个 M3 过孔（4-M3） |
| 侧面安装卡耳 | 上卡耳 7mm + 下卡耳 12mm | 侧面纵向排布 |
| 侧面开孔 | 5 × Φ3.0mm | 相邻孔中心间距 5mm |
| 内部卡槽（4组） | 纵向间距 16.9mm / 7.2mm | 用于固定 PCB 板 |
5. 关键升级亮点（Key Improvements vs 旧版 8skip0）
- 🔸 隔离度 15dB → 50dB（+35dB 提升）：通道间隔离度大幅提升，消除通道间串扰，适合高功率 + 高速相干光通信场景
- 🔸 通道组重新规划 C24-C56：避免与现有 8skip0 模块（C24-C55）的通道重叠，便于系统集成商升级替换
- 🔸 1×4 子模块级联方案：相比 1×8 子模块级联，每个 7S1 模块独立工作，便于故障定位与维护
- 🔸 插入损耗微增（≤2.0dB → ≤2.5dB）：高隔离度方案的固有代价，但5% 插损增长换取 35dB 隔离度提升，性能/成本比大幅提升
6. 典型应用（Typical Applications）
- ✅ WDM 城域网（WDM Metro Network）
- ✅ WDM 长途骨干网（WDM Long-haul Backbone）
- ✅ 电信网络（Telecom Network）
- ✅ CATV 网络（CATV Network）
- ✅ FTTH 光纤到户（FTTH Fiber to the Home）
- ✅ 5G 前传（5G Fronthaul）
- ✅ DCI 数据中心互联（Data Center Interconnect）
- ✅ OADM 光分插复用（Optical Add-Drop Multiplexer）
- ✅ ROADM 可重构光分插复用（Reconfigurable OADM）
- ✅ PON / XGS-PON / GPON 无源光网络
- ✅ OTN 光传送网（Optical Transport Network）
- ✅ 100G/200G/400G 相干 DWDM 传输
