FTQ2-HG-SR4I 是 F-tone Networks（北亿纤通） 出品的 100G QSFP28 SR4 I-TEMP 工业级 100m 光模块，采用 4 通道 850nm VCSEL 激光器，单通道速率 25.78125 Gbps NRZ，总带宽 4×25.78 = 103.125 Gbps，符合 IEEE 802.3bm 100GBASE-SR4 标准，最远支持 100m OM4 多模光纤（70m OM3 MMF） 传输。
本产品为【FTQ2-HG-SR4I 100G QSFP28 100m SR4 I-TEMP Transceivers V3.06】产品线
🌡️ 工业级 I-TEMP 宽工作温度：-40°C ~ +85°C
FTQ2-HG-SR4I 是 F-tone Networks 推出的 100G QSFP28 工业级光模块，工作温度覆盖 -40°C ~ +85°C，是 数据中心机柜内/机柜间 + 户外 100G 互联 + 工业控制 100G + 严苛环境 100G + 边缘计算 + 5G 前传/中传/回传 + 智能制造 + 工业自动化 等场景的理想选择。
FTQ2-HG-SR4I 100G QSFP28 SR4 I-TEMP 光模块 — 灰白色金属外壳 + 香槟金 U 型拉环（压印 100G 标识）+ MPO 12 芯光接口
核心特性（Product Features）
✓ 符合 QSFP+ MSA 规范
✓ 宽工作温度 -40°C~85°C（I-TEMP 工业级）
✓ 4×25Gbps 850nm VCSEL 发射器
✓ 最大链路长度 100m via OM4 MMF（多模光纤）
✓ 100GBASE-SR4 100G 以太网 标准兼容
✓ IEEE 802.3bm 100GBASE-SR4 标准
✓ MPO 12 芯光接口（4 发射 + 4 接收 + 4 闲置）
✓ DDM 数字诊断监控
✓ 低功耗 < 3.5W
✓ 38 引脚 QSFP28 标准 卡边缘
✓ 热插拔（Hot Pluggable）
✓ SFF-8636 + SFF-8679 + QSFP+ MSA 全标准兼容
典型应用（Applications）
- 数据中心骨干（Data Center Backbone）
- 100GBASE-SR4 100G 以太网
MPO 12 芯光接口通道定义（Optical Interface Lanes and Assignment）
🔌 MPO 12 芯通道分配（Key Up）
发射通道 1-4
MPO 12 芯左侧 4 芯
（4 TX channels）
MPO 12 芯左侧 4 芯
（4 TX channels）
闲置位 x x x x
中央 4 芯
（4 Unused positions）
中央 4 芯
（4 Unused positions）
接收通道 4-1
MPO 12 芯右侧 4 芯
（4 RX channels，序号反向）
MPO 12 芯右侧 4 芯
（4 RX channels，序号反向）
光接口端口为 male MPO 公头连接器，中间 4 芯物理存在但未使用（Unused positions），符合 IEEE 802.3bm 100GBASE-SR4 标准的 MPO 通道分配规范。

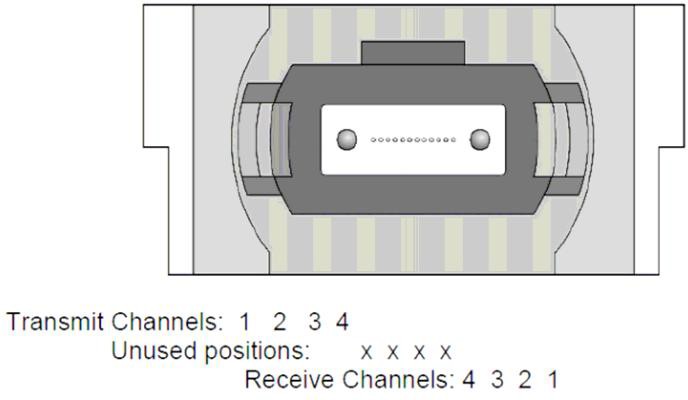

MPO 12 芯光接口通道配置 — 发射 1-2-3-4 / 闲置 x-x-x-x / 接收 4-3-2-1（接收通道序号反向对应）
极限参数（Absolute Maximum Ratings）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|
| 储存温度（Storage Temperature） | TStorage | – | -40 | +85 | °C |
| 相对湿度（Relative Humidity） | RH | – | 0 | +85 | % |
推荐工作条件（Recommended Operating Conditions）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 壳体温度（Case Temperature） | TC | – | -40 | – | 85 | °C |
| 电源电压（Power Supply Voltage） | VCC | – | 3.135 | 3.3 | 3.465 | V |
| 单通道信号速率（Signaling Rate each Channel） | – | – | – | 25.78125 | – | Gbps |
| 电源噪声抑制（Supply Noise Rejection） | – | – | – | – | 100 | mV |
| 接收器差分数据输出（Receiver Differential Data Output） | – | – | – | 100 | – | Ohm |
| 工作距离（Operating Distance） | D | @ OM3 MMF | – | – | 70 | m |
| 工作距离（Operating Distance） | D | @ OM4 MMF | – | – | 100 | m |
电气参数（Electrical Characteristics）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 功耗（Power Consumption） | – | – | – | – | 3.5 | W |
| 电源电流（Supply Current） | Icc | – | – | – | 1050 | mA |
发射器特性（Transmitter Characteristics, T=25°C）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 单通道信号速率（Signaling rate, each lane） | GBb | – | – | 25.78125 | – | GBb |
| 中心波长（Center Wavelength） | λ | – | 840 | 850 | 860 | nm |
| RMS 光谱宽度（RMS Spectral Width） | SW | – | – | – | 0.6 | nm |
| 单通道平均发射光功率（Average launch power, each lane） | Pf | – | -8.4 | – | 2.4 | dBm |
| 单通道光调制幅度（Optical Modulation Amplitude, each lane） | TxOMA | – | -6.4 | – | 3 | dBm |
| OFF 发射器平均光功率（Average launch power of OFF transmitter, each lane） | – | – | – | – | -30 | dBm |
| 消光比（Extinction ratio） | ER | – | 3 | – | – | dB |
| 光回波损耗容限（Optical return loss tolerance） | – | – | – | – | 12 | dB |
接收器特性（Receiver Characteristics, Ta）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 单通道信号速率（Signaling rate, each lane） | GBb | – | – | 25.78125 | – | GBb |
| 中心波长（Center Wavelength） | λ | – | 840 | – | 860 | nm |
| 损伤阈值（Damage threshold） | – | – | 3.4 | – | – | dBm |
| 接收器单通道平均输入光功率（Average power at receiver input, each lane） | – | – | -10.3 | – | 2.4 | dBm |
| 接收器单通道光功率（Receive power, each lane, OMA） | – | – | – | – | 3 | dBm |
| 接收器灵敏度（OMA）（Receiver sensitivity OMA, BER@5e-5） | SOMA | BER@5e-5（pre-FEC） | – | – | -7.2 | dBm |
| 接收器反射率（Receiver reflectance） | – | – | – | – | -12 | dB |
| LOS 告警（LOS Assert） | LOSA | – | -30 | – | – | dBm |
| LOS 解除（LOS De-Assert） | LOSD | – | – | – | -10.5 | dBm |
| LOS 迟滞（LOS Hysteresis） | – | – | 0.5 | – | – | dB |
引脚分配（Pin Assignment）

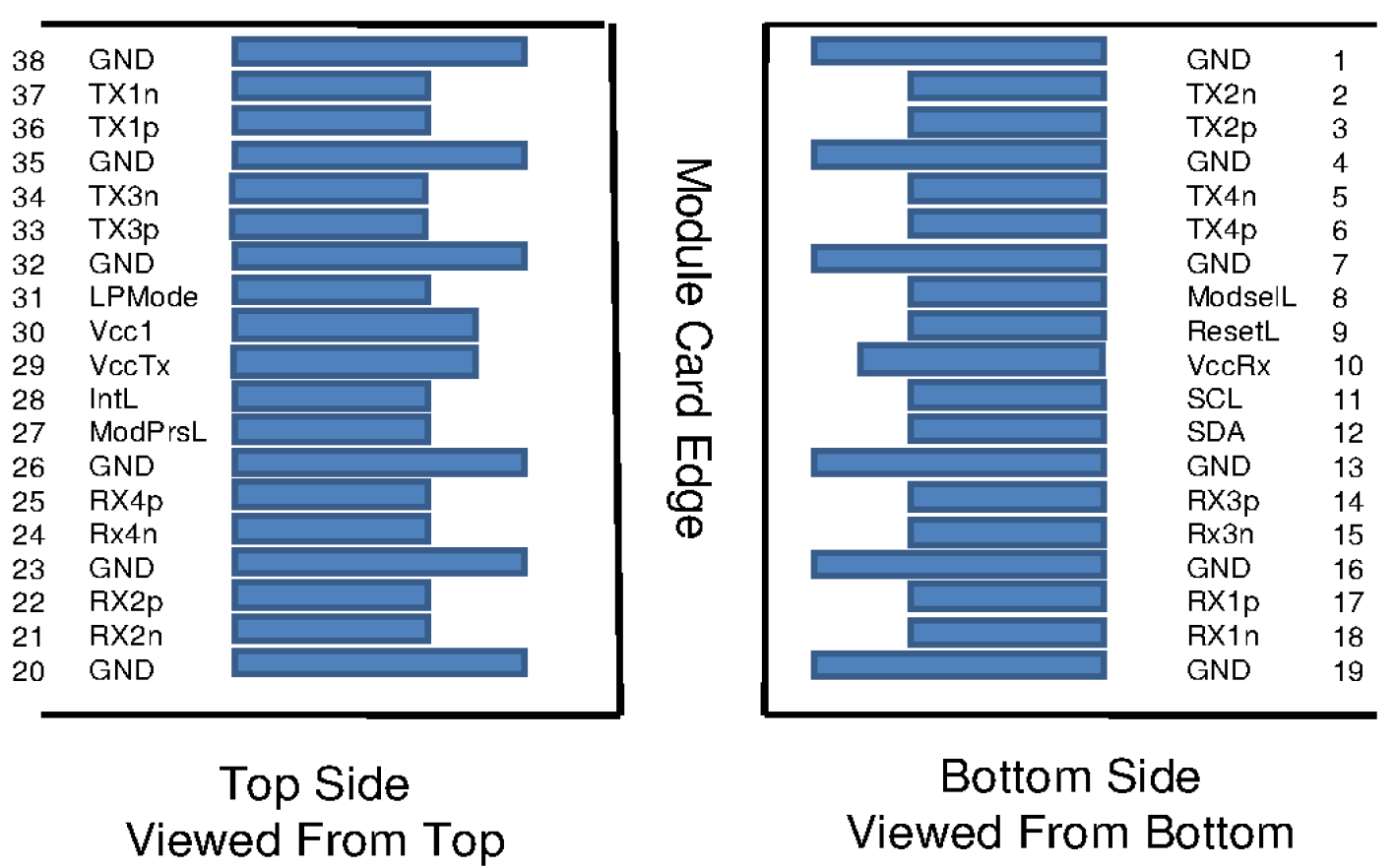

FTQ2-HG-SR4I QSFP28 38 引脚 Module Card Edge 顶面（38-20）/ 底面（1-19）引脚定义 — GND 引脚焊盘更长，符合热插拔规范（接地引脚最先接触、最后断开）
顶面引脚（Top Side, 20-38）
| 引脚号（Pin #） | 引脚标识（Symbol） | 功能说明（Description） |
|---|---|---|
| 38 | GND | 接地（Ground） |
| 37 | TX1n | 第 1 路发射差分信号负端 |
| 36 | TX1p | 第 1 路发射差分信号正端 |
| 35 | GND | 接地（Ground） |
| 34 | TX3n | 第 3 路发射差分信号负端 |
| 33 | TX3p | 第 3 路发射差分信号正端 |
| 32 | GND | 接地（Ground） |
| 31 | LPMode | 低功耗模式控制（Low Power Mode） |
| 30 | Vcc1 | 主电源输入（+3.3V Power Supply） |
| 29 | VccTx | 发射通道电源（+3.3V Power Supply transmitter） |
| 28 | IntL | 中断信号输出（Interrupt, 低电平有效） |
| 27 | ModPrsL | 模块在位检测（Module Present, 低电平有效） |
| 26 | GND | 接地（Ground） |
| 25 | RX4p | 第 4 路接收差分信号正端 |
| 24 | Rx4n | 第 4 路接收差分信号负端 |
| 23 | GND | 接地（Ground） |
| 22 | RX2p | 第 2 路接收差分信号正端 |
| 21 | RX2n | 第 2 路接收差分信号负端 |
| 20 | GND | 接地（Ground） |
底面引脚（Bottom Side, 1-19）
| 引脚号（Pin #） | 引脚标识（Symbol） | 功能说明（Description） |
|---|---|---|
| 1 | GND | 接地（Ground） |
| 2 | TX2n | 第 2 路发射差分信号负端（CML-I） |
| 3 | TX2p | 第 2 路发射差分信号正端（CML-I） |
| 4 | GND | 接地（Ground） |
| 5 | TX4n | 第 4 路发射差分信号负端（CML-I） |
| 6 | TX4p | 第 4 路发射差分信号正端（CML-I） |
| 7 | GND | 接地（Ground） |
| 8 | ModselL | 模块选择信号（Module Select, 低电平有效） |
| 9 | ResetL | 模块复位信号（Module Reset, 低电平有效） |
| 10 | VccRx | 接收通道电源（+3.3V Power Supply Receiver） |
| 11 | SCL | I2C 通信时钟线（2-Wire Serial Interface Clock） |
| 12 | SDA | I2C 通信数据线（2-Wire Serial Interface Data） |
| 13 | GND | 接地（Ground） |
| 14 | RX3p | 第 3 路接收差分信号正端（CML-O） |
| 15 | Rx3n | 第 3 路接收差分信号负端（CML-O） |
| 16 | GND | 接地（Ground） |
| 17 | RX1p | 第 1 路接收差分信号正端（CML-O） |
| 18 | RX1n | 第 1 路接收差分信号负端（CML-O） |
| 19 | GND | 接地（Ground） |
引脚详细描述（Pin Description）
| 引脚（PIN） | 电平（Logic） | 符号（Symbol） | 名称/描述（Name/Description） |
|---|---|---|---|
| 1 | – | GND | 接地（Ground） |
| 2 | CML-I | Tx2n | 第 2 路发射差分信号负端（Transmitter Inverted Data Input） |
| 3 | CML-I | Tx2p | 第 2 路发射差分信号正端（Transmitter Non-Inverted Data output） |
| 4 | – | GND | 接地（Ground） |
| 5 | CML-I | Tx4n | 第 4 路发射差分信号负端（Transmitter Inverted Data Input） |
| 6 | CML-I | Tx4p | 第 4 路发射差分信号正端（Transmitter Non-Inverted Data output） |
| 7 | – | GND | 接地（Ground） |
| 8 | LVTTL-I | ModSelL | 模块选择（Module Select） |
| 9 | LVTTL-I | ResetL | 模块复位（Module Reset） |
| 10 | – | VccRx | +3.3V 接收通道电源（+3.3V Power Supply Receiver） |
| 11 | LVCMOS-I/O | SCL | 2-Wire 串行接口时钟（2-Wire Serial Interface Clock） |
| 12 | LVCMOS-I/O | SDA | 2-Wire 串行接口数据（2-Wire Serial Interface Data） |
| 13 | – | GND | 接地（Ground） |
| 14 | CML-O | Rx3p | 第 3 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 15 | CML-O | Rx3n | 第 3 路接收差分信号负端（Receiver Inverted Data Output） |
| 16 | – | GND | 接地（Ground） |
| 17 | CML-O | Rx1p | 第 1 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 18 | CML-O | Rx1n | 第 1 路接收差分信号负端（Receiver Inverted Data Output） |
| 19 | – | GND | 接地（Ground） |
| 20 | – | GND | 接地（Ground） |
| 21 | CML-O | Rx2n | 第 2 路接收差分信号负端（Receiver Inverted Data Output） |
| 22 | CML-O | Rx2p | 第 2 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 23 | – | GND | 接地（Ground） |
| 24 | CML-O | Rx4n | 第 4 路接收差分信号负端（Receiver Inverted Data Output） |
| 25 | CML-O | Rx4p | 第 4 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 26 | – | GND | 接地（Ground） |
| 27 | LVTTL-O | ModPrsL | 模块在位（Module Present） |
| 28 | LVTTL-O | IntL | 中断（Interrupt） |
| 29 | – | VccTx | +3.3V 发射通道电源（+3.3V Power Supply transmitter） |
| 30 | – | Vcc1 | +3.3V 主电源（+3.3V Power Supply） |
| 31 | LVTTL-I | LPMode | 低功耗模式（Low Power Mode） |
| 32 | – | GND | 接地（Ground） |
| 33 | CML-I | Tx3p | 第 3 路发射差分信号正端（Transmitter Non-Inverted Data Input） |
| 34 | CML-I | Tx3n | 第 3 路发射差分信号负端（Transmitter Inverted Data Output） |
| 35 | – | GND | 接地（Ground） |
| 36 | CML-I | Tx1p | 第 1 路发射差分信号正端（Transmitter Non-Inverted Data Input） |
| 37 | CML-I | Tx1n | 第 1 路发射差分信号负端（Transmitter Inverted Data Output） |
| 38 | – | GND | 接地（Ground） |
机械尺寸（Outline Dimensions）

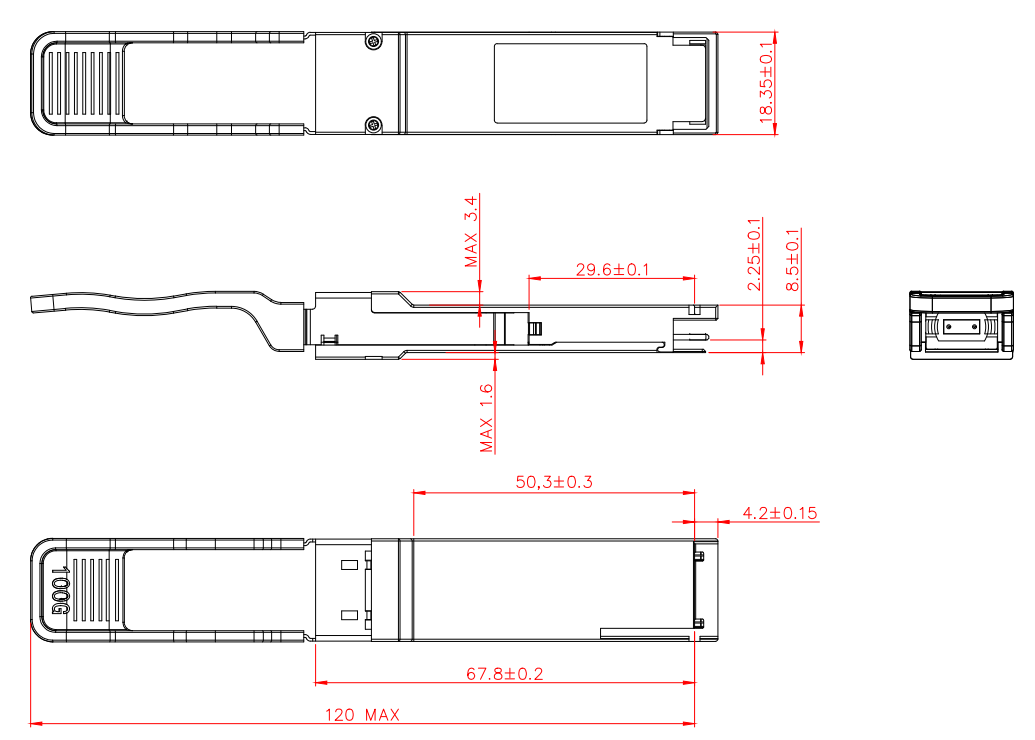

FTQ2-HG-SR4I 100G QSFP28 机械尺寸工程线稿图（4 视图：顶视/侧视/端面/底视）
4 视图关键尺寸
| 视图（View） | 尺寸项（Item） | 参数（Value） |
|---|---|---|
| 顶视（Top） | 模块整体宽度 | 18.35 ± 0.1 mm |
| 侧视（Side） | 模块主体前段高度上限 | MAX 3.4 mm |
| 模块主体前段高度下限 | MAX 1.6 mm | |
| 金手指段长度 | 29.6 ± 0.1 mm | |
| 金手指端头厚度 | 2.25 ± 0.1 mm | |
| 端面总高度 | 8.5 ± 0.1 mm | |
| 光口端面（Optical Port） | 光接口类型 | MPO 12 芯光接口（4 TX + 4 RX + 4 闲置） |
| 底视（Bottom） | 模块总长度上限 | 120 MAX mm |
| 主体段长度 | 67.8 ± 0.2 mm | |
| 中部区段长度 | 50.3 ± 0.3 mm | |
| 金手指端突出长度 | 4.2 ± 0.15 mm |
数字诊断监控精度（Digital Diagnostic Monitor Accuracy）
以下特性在推荐工作条件下定义：
| 参数（Parameter） | 精度（Accuracy） | 单位（Unit） |
|---|---|---|
| 内部测量收发器温度（Internally measured transceiver temperature） | ±3 | °C |
| 内部测量收发器电源电压（Internally measured transceiver supply voltage） | ±3 | % |
| 测量 TX 偏置电流（Measured Tx bias current） | ±10 | % |
| 测量 TX 输出光功率（Measured Tx output power） | ±3 | dB |
| 测量 RX 接收平均光功率（Measured Rx received average optical power） | ±3 | dB |
订购信息（Order Information）
| 型号（Model Number） | 产品描述（Product Description） |
|---|---|
| FTQ2-HG-SR4I | QSFP28, 100G, SR4 I-TEMP, -40℃~85℃ |
产品优势总结
- ✅ 4 通道 850nm VCSEL 激光器 — 850nm VCSEL 阵列，4×25.78125 Gbps NRZ = 100GBASE-SR4
- ✅ IEEE 802.3bm 100GBASE-SR4 标准兼容
- ✅ QSFP+ MSA + SFF-8636 + SFF-8679 全标准兼容
- ✅ 100m OM4 MMF（多模光纤），70m OM3 MMF
- ✅ MPO 12 芯光接口（4 TX + 4 RX + 4 闲置）
- ✅ 低功耗 < 3.5W，单通道电源电流 < 1.05A
- ✅ DDM 数字诊断监控（温度/电压/偏流/TX 功率/RX 功率）
- ✅ 接收器灵敏度 -7.2 dBm OMA（BER@5e-5, pre-FEC）
- ✅ RMS 光谱宽度 ≤ 0.6nm，消光比 ≥ 3dB
- ✅ 工业级 -40°C~+85°C（I-TEMP 工业级）— 严苛环境适用
- ✅ 热插拔（Hot Pluggable）
- ✅ 38 引脚 QSFP28 标准 卡边缘（GND 引脚焊盘更长，符合热插拔规范）
典型应用场景
- 数据中心骨干（Data Center Backbone）：100G 高速数据中心互联
- 100GBASE-SR4 100G 以太网：100G 高速以太网
- 数据中心机柜内/机柜间 100G 互联：100m 范围内 100G 高速互联
- 工业控制 100G 互联：-40~85°C 工业级环境
- 户外 100G 互联：户外严苛环境 100G 互联
- 边缘计算：边缘数据中心 100G 互联
- 5G 前传/中传/回传：5G 网络 100G 高速互联
- 智能制造 + 工业自动化：智能制造 + 工业自动化 100G 高速互联
- 严苛环境 100G：-40~85°C 严苛环境 100G 互联
🌐 F-tone Networks 北亿纤通 — 公司信息（Company Information）
公司名（Company Name）：北亿纤通 | F-toneNetworks
地区（Region）：中国四川天府新区（China Sichuan Tianfu New Area）
服务区域（Service Area）：全球（Global）
企业电话（Tel）：028-85255257
企业传真（Fax）：028-85977702
企业手机（Mobile）：19081343401
人事部（HR）：hr@f-tone.com
市场部（Sales）：sales@f-tone.com
技术支持（Support）：support@f-tone.com
本产品为【FTQ2-HG-SR4I 100G QSFP28 100m SR4 I-TEMP Transceivers V3.06】产品线，详细信息，请联系我们的销售人员，谢谢！
