FTQ2-HG-LR4 是 F-tone Networks（北亿纤通） 出品的 100G QSFP28 LR4 10km 光模块，采用 4 通道 LAN-WDM（局域网波分复用）技术，单通道速率 25.78125 Gbps NRZ，总带宽 4×25.78 = 103.125 Gbps，符合 IEEE 802.3ba 100GBASE-LR4 标准，最远支持 10km SMF 单模光纤 传输，是 100G 以太网骨干 + 数据中心 ToR-Leaf-Spine 互联 + 高性能计算 + 高速接入 + 10km 校园网 + 城域接入 100G 互联 等场景的理想选择。
FTQ2-HG-LR4 100G QSFP28 LR4 光模块 — 银灰色金属外壳 + 蓝色塑料拉环（压印 100G 标识）+ 金手指触点
本产品为【FTQ2-HG-LR4 100G QSFP28 LR4 10km 光模块 V3.07】产品线
核心特性（Product Features）
✓ 4 通道独立 LAN-WDM（1294.53 / 1299.02 / 1303.54 / 1308.09nm）
✓ 低功耗 < 4.5W
✓ 宽工作温度 0°C~70°C
✓ 最大链路长度 10km SMF（单模光纤）
✓ 100GBASE-LR4 100G 以太网 标准兼容
✓ IEEE 802.3ba + QSFP28 MSA + SFF-8636 + SFF-8679
✓ 4×25.78125 Gbps NRZ 信号速率
✓ APD + TIA 高灵敏度接收器（-8.6 dBm OMA 灵敏度）
✓ EML 激光器 + 外部调制（O-band LAN-WDM 4 波长）
✓ 双芯 LC 光接口
✓ DDM 数字诊断监控
✓ 热插拔（Hot Pluggable）
典型应用（Applications）
- 100GBASE-LR4 100G 以太网
- 高性能计算（High Performance Computing, HPC）
- 数据中心 ToR-Leaf-Spine 互联
- 数据通信与服务器数据链路（Data com and server data links）
- 高速接入（High speed access）
- 10km 校园网 / 城域接入 100G 互联
LAN-WDM 4 通道波长（O-band 局域网波分复用）
🌈 4 通道 LAN-WDM 波长（800 GHz 通道间隔）
λ0
1294.53 – 1296.59 nm
中心 1295.56 nm
1294.53 – 1296.59 nm
中心 1295.56 nm
λ1
1299.02 – 1301.09 nm
中心 1300.05 nm
1299.02 – 1301.09 nm
中心 1300.05 nm
λ2
1303.54 – 1305.63 nm
中心 1304.58 nm
1303.54 – 1305.63 nm
中心 1304.58 nm
λ3
1308.09 – 1310.19 nm
中心 1309.14 nm
1308.09 – 1310.19 nm
中心 1309.14 nm
💡 LAN-WDM 与 CWDM4 区别：LAN-WDM 采用 800 GHz（约 4.5nm）通道间隔，相比 CWDM4 的 20nm 间隔更窄，全部位于 O-band（1260-1360nm）低色散窗口，可实现 10km 单模光纤零色散传输。CWDM4 则采用 20nm 间隔，色散较大，最大传输距离一般 2km。
极限参数（Absolute Maximum Ratings）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|
| 储存温度（Storage Temperature） | TStorage | – | -40 | +85 | °C |
| 相对湿度（Relative Humidity） | RH | – | 0 | +85 | % |
推荐工作条件（Recommended Operating Conditions）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 壳体温度（Case Temperature） | TC | – | 0 | – | 70 | °C |
| 电源电压（Power Supply Voltage） | VCC | – | 3.135 | 3.3 | 3.465 | V |
| 单通道信号速率（Signaling Rate each Channel） | – | – | – | 25.78125 | – | Gbps |
| 电源噪声抑制（Supply Noise Rejection） | – | – | – | – | 100 | mV |
| 接收器差分数据输出（Receiver Differential Data Output） | – | – | – | 100 | – | Ohm |
| 工作距离（Operating Distance） | D | – | – | – | 10 | km |
电气参数（Electrical Characteristics）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 功耗（Power Consumption） | – | – | – | – | 4.5 | W |
| 电源电流（Supply Current） | Icc | – | – | – | 1360 | mA |
发射器特性（Transmitter Characteristics, Ta）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 单通道信号速率（Signaling rate, each lane） | GBb | – | – | 25.78125 | – | GBb |
| λ0 中心波长（Center Wavelength λ0） | λ0 | – | 1294.53 | – | 1296.59 | nm |
| λ1 中心波长（Center Wavelength λ1） | λ1 | – | 1299.02 | – | 1301.09 | nm |
| λ2 中心波长（Center Wavelength λ2） | λ2 | – | 1303.54 | – | 1305.63 | nm |
| λ3 中心波长（Center Wavelength λ3） | λ3 | – | 1308.09 | – | 1310.19 | nm |
| 边模抑制比（Side-mode suppression ratio） | SMSR | – | 30 | – | – | dB |
| 总平均发射光功率（Total average launch power） | – | – | – | – | 10.5 | dBm |
| 单通道平均发射光功率（Average launch power, each lane） | Pf | – | -4.3 | – | 4.5 | dBm |
| 单通道光调制幅度（Optical Modulation Amplitude, each lane） | TxOMA | – | -1.3 | – | 4.5 | dBm |
| 发射与色散代价（Transmitter and Dispersion Penalty） | TDP | – | – | – | 2.2 | dB |
| OFF 发射器平均光功率（Average launch power of OFF transmitter, each lane） | – | – | – | – | -30 | dBm |
| 消光比（Extinction ratio） | ER | – | 4 | – | – | dB |
| 光回波损耗容限（Optical return loss tolerance） | – | – | – | – | 20 | dB |
| 发射器反射率（Transmitter reflectance） | – | – | – | – | -12 | dB |
接收器特性（Receiver Characteristics, Ta）
| 参数（Parameter） | 符号（Symbol） | 条件（Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 单通道信号速率（Signaling rate, each lane） | GBb | – | – | 25.78125 | – | GBb |
| λ0 中心波长（Center Wavelength λ0） | λ0 | – | 1294.53 | – | 1296.59 | nm |
| λ1 中心波长（Center Wavelength λ1） | λ1 | – | 1299.02 | – | 1301.09 | nm |
| λ2 中心波长（Center Wavelength λ2） | λ2 | – | 1303.54 | – | 1305.63 | nm |
| λ3 中心波长（Center Wavelength λ3） | λ3 | – | 1308.09 | – | 1310.19 | nm |
| 损伤阈值（Damage threshold） | – | – | 5.5 | – | – | dBm |
| 接收器单通道平均输入光功率（Average power at receiver input, each lane） | – | – | -10.6 | – | 4.5 | dBm |
| 接收器单通道光功率（Receive power, each lane, OMA） | – | – | – | – | 4.5 | dBm |
| 回波损耗（Return Loss） | RL | – | -26 | – | – | dB |
| 接收器灵敏度（OMA）（Receiver sensitivity OMA, BER@10E-12） | SOMA | BER@10^-12 | – | – | -8.6 | dBm |
| LOS 告警（LOS Assert） | LOSA | – | -24 | – | – | dBm |
| LOS 解除（LOS De-Assert） | LOSD | – | – | – | -10.8 | dBm |
| LOS 迟滞（LOS Hysteresis） | – | – | 0.5 | – | – | dB |
引脚分配（Pin Assignment）

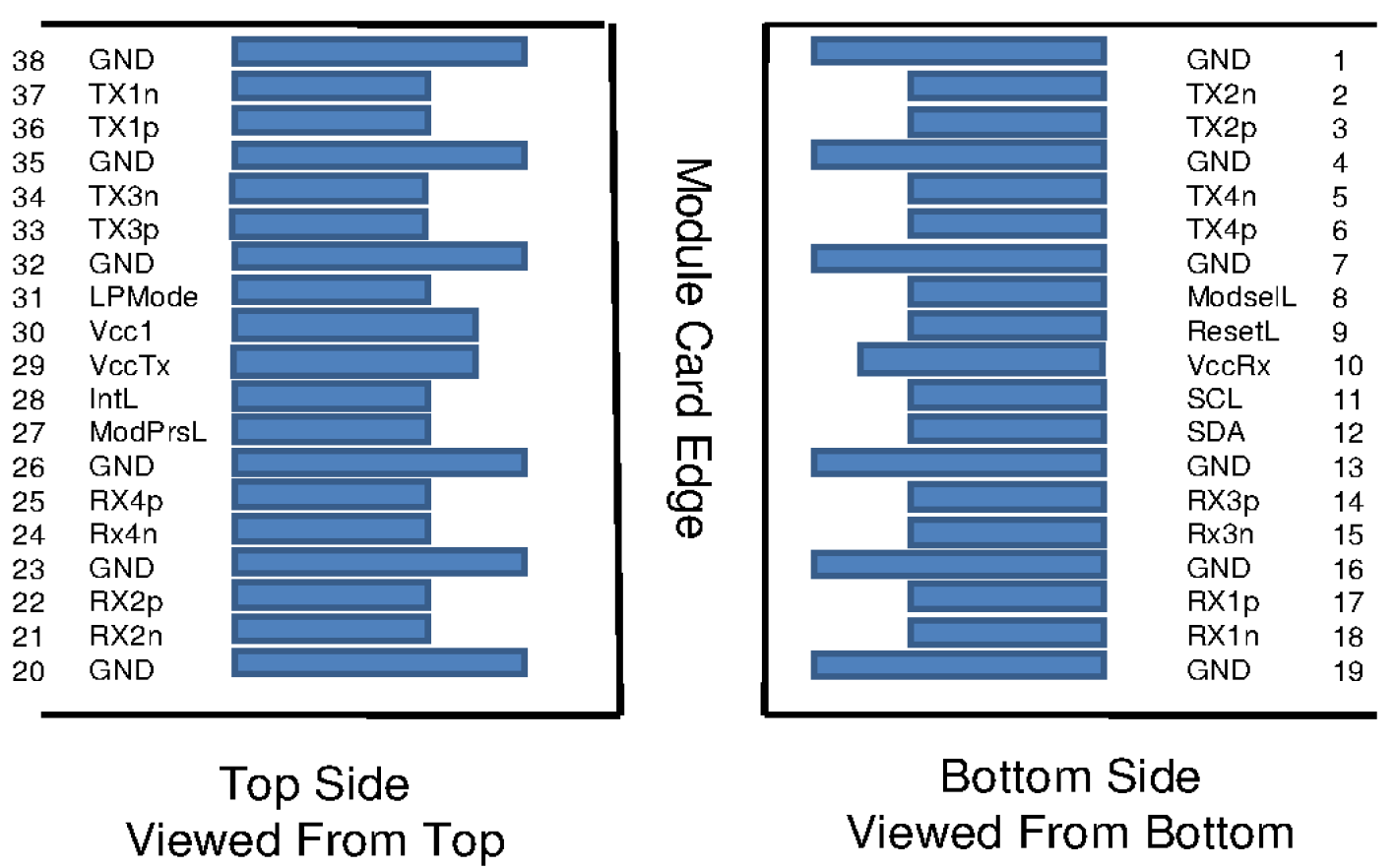

FTQ2-HG-LR4 QSFP28 38 引脚 Module Card Edge 顶面（38-20）/ 底面（1-19）引脚定义
顶面引脚（Top Side, 20-38）
| 引脚号（Pin #） | 引脚标识（Symbol） | 功能说明（Description） |
|---|---|---|
| 38 | GND | 接地（Ground） |
| 37 | TX1n | 第 1 路发射差分信号负端（Transmitter Inverted Data Input） |
| 36 | TX1p | 第 1 路发射差分信号正端（Transmitter Non-Inverted Data Input） |
| 35 | GND | 接地（Ground） |
| 34 | TX3n | 第 3 路发射差分信号负端（Transmitter Inverted Data Input） |
| 33 | TX3p | 第 3 路发射差分信号正端（Transmitter Non-Inverted Data Input） |
| 32 | GND | 接地（Ground） |
| 31 | LPMode | 低功耗模式控制（Low Power Mode） |
| 30 | Vcc1 | 主电源输入（+3.3V Power Supply） |
| 29 | VccTx | 发射通道电源（+3.3V Power Supply transmitter） |
| 28 | IntL | 中断信号输出（Interrupt, LVTTL-O） |
| 27 | ModPrsL | 模块在位检测（Module Present, LVTTL-O） |
| 26 | GND | 接地（Ground） |
| 25 | RX4p | 第 4 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 24 | Rx4n | 第 4 路接收差分信号负端（Receiver Inverted Data Output） |
| 23 | GND | 接地（Ground） |
| 22 | RX2p | 第 2 路接收差分信号正端（Receiver Non-Inverted Data Output） |
| 21 | RX2n | 第 2 路接收差分信号负端（Receiver Inverted Data Output） |
| 20 | GND | 接地（Ground） |
底面引脚（Bottom Side, 1-19）
| 引脚号（Pin #） | 引脚标识（Symbol） | 功能说明（Description） |
|---|---|---|
| 1 | GND | 接地（Ground） |
| 2 | TX2n | 第 2 路发射差分信号负端（CML-I） |
| 3 | TX2p | 第 2 路发射差分信号正端（CML-I） |
| 4 | GND | 接地（Ground） |
| 5 | TX4n | 第 4 路发射差分信号负端（CML-I） |
| 6 | TX4p | 第 4 路发射差分信号正端（CML-I） |
| 7 | GND | 接地（Ground） |
| 8 | ModselL | 模块选择信号（Module Select, LVTTL-I） |
| 9 | ResetL | 模块复位信号（Module Reset, LVTTL-I） |
| 10 | VccRx | 接收通道电源（+3.3V Power Supply Receiver） |
| 11 | SCL | I2C 通信时钟线（2-Wire Serial Interface Clock, LVCMOS-I/O） |
| 12 | SDA | I2C 通信数据线（2-Wire Serial Interface Data, LVCMOS-I/O） |
| 13 | GND | 接地（Ground） |
| 14 | RX3p | 第 3 路接收差分信号正端（CML-O） |
| 15 | Rx3n | 第 3 路接收差分信号负端（CML-O） |
| 16 | GND | 接地（Ground） |
| 17 | RX1p | 第 1 路接收差分信号正端（CML-O） |
| 18 | RX1n | 第 1 路接收差分信号负端（CML-O） |
| 19 | GND | 接地（Ground） |
引脚详细描述（Pin Description）
| 引脚（PIN） | 电平（Logic） | 符号（Symbol） | 名称/描述（Name/Description） | 备注（Note） |
|---|---|---|---|---|
| 1 | – | GND | 接地（Ground） | – |
| 2 | CML-I | Tx2n | 第 2 路发射差分信号负端（Transmitter Inverted Data Input） | – |
| 3 | CML-I | Tx2p | 第 2 路发射差分信号正端（Transmitter Non-Inverted Data output） | – |
| 4 | – | GND | 接地（Ground） | – |
| 5 | CML-I | Tx4n | 第 4 路发射差分信号负端（Transmitter Inverted Data Input） | – |
| 6 | CML-I | Tx4p | 第 4 路发射差分信号正端（Transmitter Non-Inverted Data output） | – |
| 7 | – | GND | 接地（Ground） | – |
| 8 | LVTTL-I | ModSelL | 模块选择（Module Select） | – |
| 9 | LVTTL-I | ResetL | 模块复位（Module Reset） | – |
| 10 | – | VccRx | +3.3V 接收通道电源（+3.3V Power Supply Receiver） | – |
| 11 | LVCMOS-I/O | SCL | 2-Wire 串行接口时钟（2-Wire Serial Interface Clock） | – |
| 12 | LVCMOS-I/O | SDA | 2-Wire 串行接口数据（2-Wire Serial Interface Data） | – |
| 13 | – | GND | 接地（Ground） | – |
| 14 | CML-O | Rx3p | 第 3 路接收差分信号正端（Receiver Non-Inverted Data Output） | – |
| 15 | CML-O | Rx3n | 第 3 路接收差分信号负端（Receiver Inverted Data Output） | – |
| 16 | – | GND | 接地（Ground） | – |
| 17 | CML-O | Rx1p | 第 1 路接收差分信号正端（Receiver Non-Inverted Data Output） | – |
| 18 | CML-O | Rx1n | 第 1 路接收差分信号负端（Receiver Inverted Data Output） | – |
| 19 | – | GND | 接地（Ground） | – |
| 20 | – | GND | 接地（Ground） | – |
| 21 | CML-O | Rx2n | 第 2 路接收差分信号负端（Receiver Inverted Data Output） | – |
| 22 | CML-O | Rx2p | 第 2 路接收差分信号正端（Receiver Non-Inverted Data Output） | – |
| 23 | – | GND | 接地（Ground） | – |
| 24 | CML-O | Rx4n | 第 4 路接收差分信号负端（Receiver Inverted Data Output） | – |
| 25 | CML-O | Rx4p | 第 4 路接收差分信号正端（Receiver Non-Inverted Data Output） | – |
| 26 | – | GND | 接地（Ground） | – |
| 27 | LVTTL-O | ModPrsL | 模块在位（Module Present） | – |
| 28 | LVTTL-O | IntL | 中断（Interrupt） | – |
| 29 | – | VccTx | +3.3V 发射通道电源（+3.3V Power Supply transmitter） | – |
| 30 | – | Vcc1 | +3.3V 主电源（+3.3V Power Supply） | – |
| 31 | LVTTL-I | LPMode | 低功耗模式（Low Power Mode） | – |
| 32 | – | GND | 接地（Ground） | – |
| 33 | CML-I | Tx3p | 第 3 路发射差分信号正端（Transmitter Non-Inverted Data Input） | – |
| 34 | CML-I | Tx3n | 第 3 路发射差分信号负端（Transmitter Inverted Data Output） | – |
| 35 | – | GND | 接地（Ground） | – |
| 36 | CML-I | Tx1p | 第 1 路发射差分信号正端（Transmitter Non-Inverted Data Input） | – |
| 37 | CML-I | Tx1n | 第 1 路发射差分信号负端（Transmitter Inverted Data Output） | – |
| 38 | – | GND | 接地（Ground） | – |
机械尺寸（Outline Dimensions）

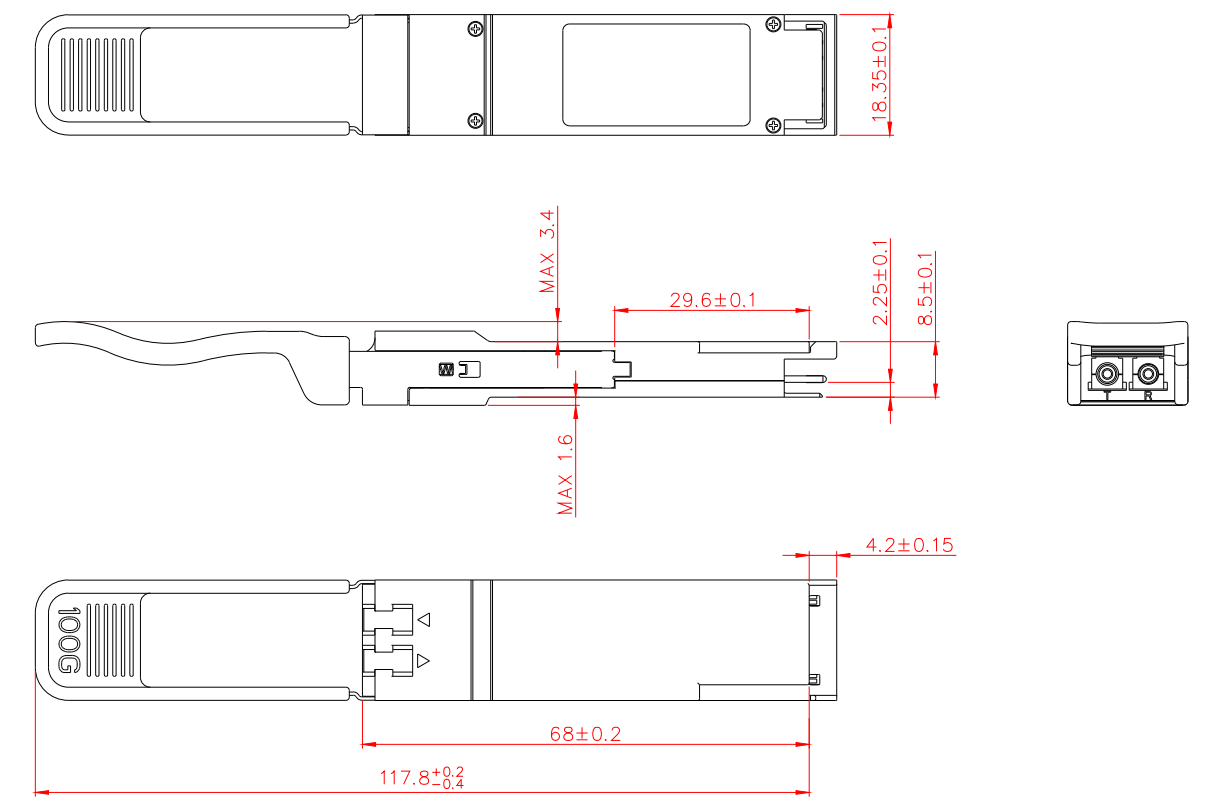

FTQ2-HG-LR4 100G QSFP28 机械尺寸工程线稿图（4 视图：顶视/侧视/底视/光口端面）
顶视 / 侧视 / 底视 / 光口端面 关键尺寸
| 视图（View） | 尺寸项（Item） | 参数（Value） |
|---|---|---|
| 顶视（Top） | 模块整体宽度 | 18.35 ± 0.1 mm |
| 侧视（Side） | 模块主体上部最大厚度 | MAX 3.4 mm |
| 模块主体下部最大厚度 | MAX 1.6 mm | |
| 金手指段长度 | 29.6 ± 0.1 mm | |
| 金手指端头厚度 | 2.25 ± 0.1 mm | |
| 端头总高度 | 8.5 ± 0.1 mm | |
| 光口端面（Optical Port） | 光接口类型 | 双芯 LC 光口（带 R 标识区分接收端口） |
| 底视（Bottom） | 模块总长度 | 117.8 +0.2/-0.4 mm |
| 主体段长度 | 68 ± 0.2 mm | |
| 金手指端突出长度 | 4.2 ± 0.15 mm |
数字诊断监控精度（Digital Diagnostic Monitor Accuracy）
以下特性在推荐工作条件下定义：
| 参数（Parameter） | 精度（Accuracy） | 单位（Unit） |
|---|---|---|
| 内部测量收发器温度（Internally measured transceiver temperature） | ±3 | °C |
| 内部测量收发器电源电压（Internally measured transceiver supply voltage） | ±3 | % |
| 测量 TX 偏置电流（Measured Tx bias current） | ±10 | % |
| 测量 TX 输出光功率（Measured Tx output power） | ±3 | dB |
| 测量 RX 接收平均光功率（Measured Rx received average optical power） | ±3 | dB |
订购信息（Ordering Information）
| 型号（Part Number） | 产品描述（Product Description） |
|---|---|
| FTQ2-HG-LR4 | QSFP28 Transceivers, 100G, LR4, with DDM, 0°C~+70°C |
产品优势总结
- ✅ 4 通道 LAN-WDM（O-band 800GHz 间隔），单通道 25.78125 Gbps NRZ
- ✅ IEEE 802.3ba 100GBASE-LR4 标准兼容
- ✅ QSFP28 MSA + SFF-8636 + SFF-8679 完整兼容
- ✅ 10km SMF 单模光纤，双芯 LC 接口
- ✅ 低功耗 < 4.5W，单通道电源电流 < 1.36A
- ✅ DDM 数字诊断监控（温度/电压/偏流/TX 功率/RX 功率）
- ✅ APD + TIA 高灵敏度接收器（-8.6 dBm OMA 灵敏度）
- ✅ EML 激光器 + 外部调制（O-band 4 波长）
- ✅ SMSR ≥ 30dB，TDP ≤ 2.2dB，OMA Tx -1.3~4.5dBm
- ✅ 商业级 0~70°C 工作温度
- ✅ 热插拔（Hot Pluggable）
- ✅ 38 引脚 QSFP28 标准 卡边缘
典型应用场景
- 100G 以太网骨干：100GBASE-LR4 100G 高速以太网
- 数据中心 ToR-Leaf-Spine 互联：服务器机柜到叶子交换机，叶子到脊干
- 高性能计算（HPC）：HPC 集群 100G 高速互联
- 10km 校园网：10km 范围内的校园/园区 100G 互联
- 城域接入 100G 互联：城域 10km 范围 100G 接入
- DCI 数据中心互联：10km 范围内的数据中心之间 100G 互联
- 数据通信 + 服务器数据链路
- 高速接入（High speed access）
