产品简介
12Gbps HD-SDI光端机符合SMPTE ST 2082 -1(12G UHD-SDI), ST 2081-1(6G UHD-SD), SMPTE424M，SMPTE292M，SMPTE259M, SMPTE297M. SMPTE305M，SMPTB3 10M标准，自动识别12G-SDV6G-SDI/3G -SD/HD-SDI/SDI/ASI输入，无须手动选择。具有体机小巧.携带方便使用简单的特点，适台4K信号远距毒传输。

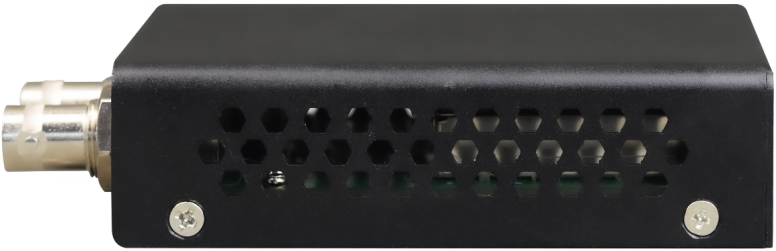

产品图

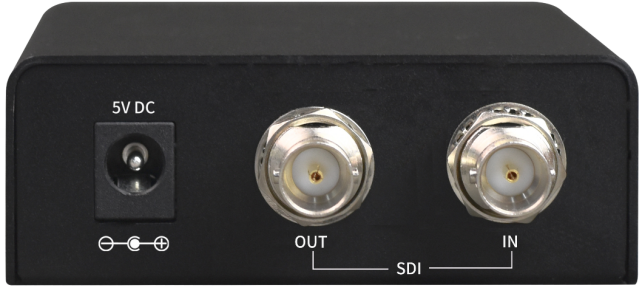

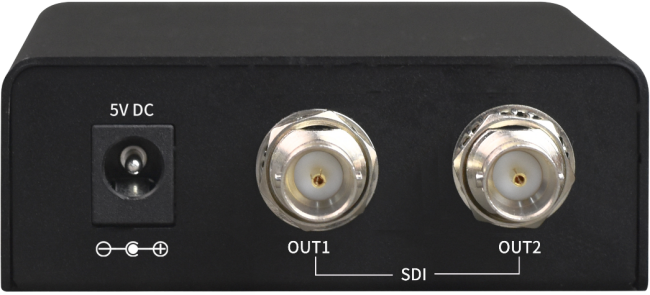

发射机 视频接口 接收机 视频接口
功能特性
- 设备配对使用， 本端视频信号输入，对端视频信号输出；
- 支持12G-SDI/6G-SDI/3G-SDI/HD -SDI/SDI/ASI
- 信号输入具有自动电缆均衡功能，输出具有驱动功能
- 发射机与接收机都另带一路12G-SDI视频输出，并有LED指示SDI 信号的接入状态
- 视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS),共模:6KV,阻抗(40 Ω)的测试
- 外置AC220/5V电源适配器，也可外置DC-48V/5V电源适配器；
技术参数
- 光纤部份
光口：1
光纤：单纤
光纤接口：LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
- 12Gbps HD-SDI视频
反射损耗： ＞10dB(11.88G bps)
自动电缆均衡：
＞30m(11.88gbps)(Belden1694A电缆)
＞50m(5940Mbps)(Belden1694A电缆)
＞100m(2970Mbps)(Belden1694A电缆)
＞200m(1485Mbps) (Belden1694A电缆)
＞350m(270Mbps) (Belden1694A电缆)
视频特性：
12G-SD上升/下降时间:＜40ps(11.88Gbps)
6G-SD上升/下降时间:＜66ps(5940Mbps)
3G-SD上升/下降时间:＜135ps(52970Mbps)
HD-SD上升/下降时间:＜270ps(1485Mbps)
SDI上升/下降时间:＜0.6ns(270Mbps)
接口: 75欧 BNC
- 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
产品规格
|
产品型号 |
FT-25-FCVH-V１b-L |
|
产品功能描述 |
在光纤上同时传送1路12Gbps HD -SDI信号 |
|
业务端口描述 |
1个光纤接口；1路12Gbps HD -SDI信号 |
|
电源 |
AC220V / DC-48V / DC+24V（电源可选） |
|
产品尺寸 |
(长×宽×高) 93*70*25mm桌面 |
|
重量 |
0.25Kg/台 |

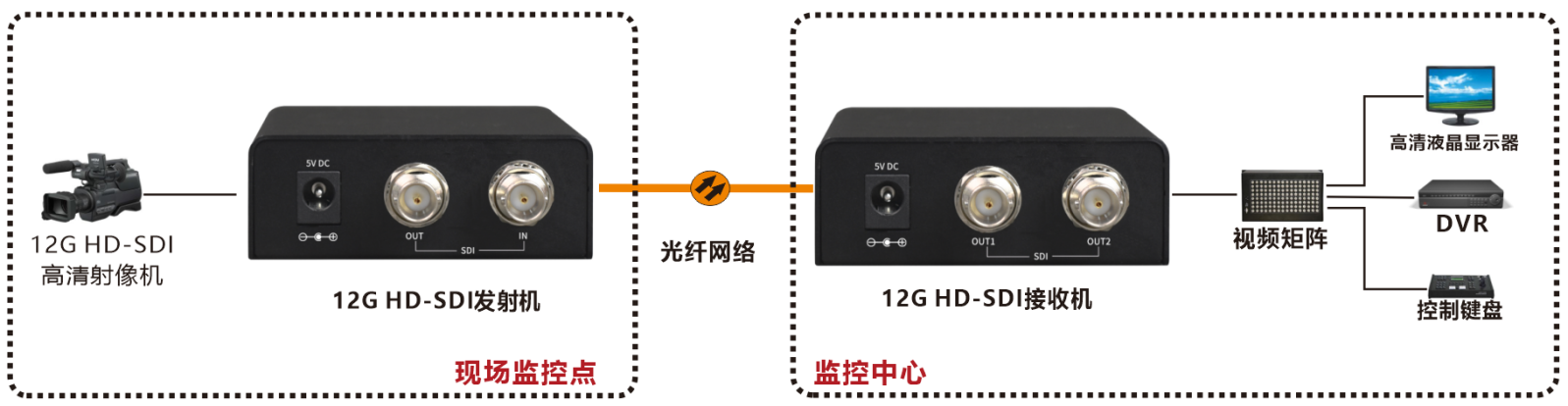

方案应用
