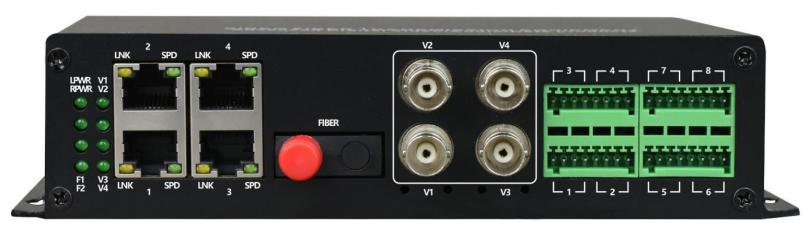

FT-25系列 4路视频+2路千电+2路百电(物理隔离)+开关量+串口光端机 产品简介
FT-25系列4路视频+2路千电+2路百电(物理隔离)+开关量+串口光端机，是一款点对点多业务光传输设备，基于自主知识产权的专用超大规模集成电路研发设计。该设备提供4路视频接口、1-16路开关量接口/1-8路RS232/422/485串行接口、2路百兆以太网接口和2路千兆以太网接口。其中2路百兆以太网每个电口拥有独立的百兆带宽，2路千兆以太网每路拥有独立的千兆带宽，所有4路以太网总带宽高达2200M，通过一根光纤传输，各通道完全独立、物理隔离。设备内部电路采用全数字电路设计，整机工作可靠稳定、功耗低、集成度高、体积小，易于安装维护。
功能特性
- 基于自主知识产权集成电路，光纤线路总带宽为1.5G
- 光口无中继传输距离可达2～80公里
- 视频接口支持PAL/NTSC/SECAM全制式兼容，演播级传输质量
- 2路百兆以太网接口工作在100M全双工模式，每个以太网电口拥有独立的百兆带宽，物理隔离
- 2路千兆以太网10/100/1000M全/半双工完全自适应，每一组拥有独立的1000M带宽，物理隔离
- 百兆以太网支持VLAN超长数据包传输，可与支持IEEE 802.1Q协议的交换机产品匹配使用，支持最大包长10240的巨帧以太包
- 1-8路RS232/422/485串行接口
- 各类接口防雷达到IEC61000-4-5 (10/700μS) 标准：差模6KV 阻抗(40Ω)；共模6KV 阻抗(40Ω)
技术参数
光纤部分
| 光口 | 1光口 |
| 速率 | 1.5G |
| 光纤 | 单纤/双纤 |
| 光纤接口 | FC/SC/ST/LC(SFP) |
| 波长 | 850nm/1310nm多模；1310nm/1550nm单模 |
| 无中继传输距离 | 20~120Km |
| 典型发射功率 | 单模1310/1550nm：≥-9dBm；多模850nm：-18dBm；多模1310nm：-25dBm |
| 接收灵敏度 | -28dBm~-40dBm |
视频接口
| 视频带宽 | 5Hz～10MHz |
| 信号电平 | 1Vp-p（典型值） |
| 采样频率 | 16.4M |
| 信号阻抗 | 75Ω |
| 物理接口 | BNC（PAL、NTSC、SECAM制式兼容） |
| 微分增益（DG） | ＜1.3%（典型值） |
| 微分相位（DP） | ＜1.3%（典型值） |
| 信噪比（SNR） | ＞63dB（加权） |
10/100M以太网接口
| 协议 | 符合IEEE 802.3，IEEE 802.1Q(VLAN) |
| 速率 | 10/100M自适应，全/半双工完全自适应 |
| MAC地址表 | 可以学习4096个MAC地址 |
| 物理接口 | RJ45座，支持Auto-MDIX |
10/100/1000M以太网接口
| 协议 | 符合IEEE 802.3az，IEEE 802.1Q(VLAN) |
| 速率 | 10/100/1000M自适应，全/半双工完全自适应 |
| MAC地址表 | 可以学习4096个MAC地址 |
| 物理接口 | RJ45座，支持Auto-MDIX |
串行接口
| 标准 | EIA/TIA-232 RS-232 (ITU-T V.28)、EIA/TIA-422 RS-422 (ITU-T V.11)、EIA/TIA-485 RS-485 (ISO/IEC8284) |
| RS-422 | TxD+ TxD- RxD+ RxD- |
| RS-485 4 wires | TxD+ TxD- RxD+ RxD- |
| RS-485 2 wires | A(对应TX+) B(对应TX-) Ground |
| RS-232 | RXD TXD Signal Ground |
开关量接口
| 输出接口类型 | 信号继电器干接点输出 |
| 响应时间 | ＜1.2ms |
| 开关信号 | 36VDC/0.5A |
| 最大开关频率 | 50Hz |
电气和机械特征
| 系统电源 | DC+5V |
| 功耗 | ≤10W |
| 外观结构 | 185（长）×140（宽）×44.5（高）mm，桌面式 |
| 重量 | 1.3kg |
| 工作温度 | -10℃～+60℃ |
| 储存温度 | -40℃～+85℃ |
| 工作湿度 | 0%～95%（无凝结） |
| MTBF | ＞100,000小时 |
产品规格
产品功能描述
在1路光纤上同时传送4路视频；1-16路开关量接口/1-8路RS232/422/485接口；2路千兆以太网，2路百兆以太网（物理隔离）。
业务端口描述
- 1-4路视频
- 1-16路开关量接口/1-8路RS232/422/485接口
- 2路千兆以太网
- 2路百兆以太网
- 1个光纤接口
| 电源 | DC+5V |
| 产品尺寸（长×宽×高） | 185mm×140mm×45mm，高度1U |
| 重量 | 1.3Kg/台 |
