产品概述
FTPL-4TR851X-02Dxx-xx 是一款 10G 850nm 四发四收 LCC48 封装贴片型并行光收发模块，每通道可提供 10Gbps 的传输数据率，在 OM3 标准的多模光纤中传输距离可达到 100 米以上。模块工作温度范围宽、耐潮湿、抗振动、抗电磁干扰，可广泛应用于车载、机载、舰载、高海拔等特殊环境。
产品特征
| 特性项 | 说明 |
|---|---|
| 封装形式 | LCC48 表面贴装 |
| 光纤接口 | MT 尾纤接口 |
| 发射波长 | 850nm |
| 通信接口 | I2C 通信 |
| 功耗 | 1.45W |
| 单通道速率 | 10.3125Gbps |
| 平均发射光功率 | -5~+1dBm |
| 消光比 | ≥3dB |
| 接收灵敏度 | ≤-10dBm |
| 饱和光功率 | ≥+1dBm |
| 通道独立性 | 各通道相互独立 |
| 国产化 | 采用国产化零部件 |
产品用途
- 光背板传输
- 航天、航空、互联网等需求高传输速率的场合
- 高清音视频光传输
- 甚短距离的高速数据通信连接
- 数字通信（LAN、SAN）
绝对最大额定值
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 储存温度 | TST | -55 | – | 100 | ℃ |
| 焊接温度 | TSOL | – | – | 260 | ℃ |
| 焊接时间 | tSOL | – | – | 5 | s |
| 电源电压 | Vcc | -0.3 | – | 4.0 | V |
| 信号脚电压范围 | Vpin | VEEx-0.3 | – | VCCx+0.3 | V |
| 单脚输入电压 | ΔVin | – | – | 1.2 | V |
| ESD 电压 | VESD | – | – | 1 | KV |
备注：1.模块不能过回流焊机；2.引脚焊接后的清洗不能用喷淋方式，只能用擦拭方式进行。
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度（商业级） | – | 0 | – | 70 | ℃ |
| 工作温度（工业级） | – | -40 | – | 85 | ℃ |
| 工作温度（超宽温） | – | -55 | – | 85 | ℃ |
| 工作电压 | Vcc | 3.1 | 3.3 | 3.5 | V |
| 电源噪声 | NVCCx | – | – | 100 | mV |
| 单通道通信速率 | B | – | – | 10 | Gbps |
| 收发通道数 | Nch | – | 4 | – | – |
| 差分输入电压 | VINpp | 200 | – | 1200 | mV |
| 输入阻抗 | Zin | 80 | 100 | 120 | Ω |
| 工作电流 | Icc | – | – | 400 | mA |
| 差分输出电压 | VOUTpp | – | 300 | 800 | mV |
| 输出阻抗 | Zout | 80 | 100 | 120 | Ω |
| 单通道发送信号速率 | FTX | – | 3.5 | 10 | Gbps |
| 单通道接收信号速率 | FRX | – | 3.5 | 10 | Gbps |
模块性能参数
测试条件：B=10Gbps, VCCx=3.3V, VEE=GND=0V
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 中心波长 | λC | 840 | 850 | 860 | nm |
| 平均光功率 | Pout | -5 | – | +1 | dBm |
| 消光比 | ER | 3 | – | – | dB |
| 总抖动 | TJTx | – | – | 80 | ps |
| 上升/下降时间 (20%/80%) | τR, τF | – | – | 80 | ps |
| 灵敏度 (BER=10⁻¹²) | Pin | – | – | -10 | dBm |
| 饱和光功率 | Pmax | +1 | – | – | dBm |
| 光回波损耗 | ORL | – | – | -12 | dB |
引脚定义
| 引脚序号 | 名称 | 类型 | 功能 |
|---|---|---|---|
| 1 | DIN2P | HS 输入端 | 通道 2 信号输入正端 |
| 2 | DIN2N | HS 输入端 | 通道 2 信号输入负端 |
| 3 | DIN1P | HS 输入端 | 通道 1 信号输入正端 |
| 4 | DIN1N | HS 输入端 | 通道 1 信号输入负端 |
| 5 | GND | 电源 | 参考地 |
| 6, 7 | VCCT | 电源 | 发射电源正 |
| 8-10 | NC | – | 空焊盘，无定义 |
| 11 | Alert | 数字输出端 | 告警信号（正常高电平，异常低电平） |
| 12 | TXEn_IN | 数字输入端 | 模块使能控制端，高电平有效 |
| 13 | SCL | 数字输入端 | I2C 时钟信号 |
| 14 | SDA | 数字输入/输出端 | I2C 数据信号 |
| 15-24 | NC | – | 空焊盘，无定义 |
| 25 | RXEN | 数字输入端 | 接收端使能控制（高电平工作，低电平关断） |
| 26 | SD4 | 数字输出端 | 接收通道 4 信号检测 |
| 27 | SD3 | 数字输出端 | 接收通道 3 信号检测 |
| 28 | SD2 | 数字输出端 | 接收通道 2 信号检测 |
| 29 | SD1 | 数字输出端 | 接收通道 1 信号检测 |
| 30 | VCC0 | 电源 | 电源正 |
| 31 | VCCR | 电源 | 接收电源正 |
| 32 | GND | 电源 | 参考地 |
| 33 | Do1N | HS 输出端 | 通道 1 信号输出负端 |
| 34 | Do1P | HS 输出端 | 通道 1 信号输出正端 |
| 35 | Do2N | HS 输出端 | 通道 2 信号输出负端 |
| 36 | Do2P | HS 输出端 | 通道 2 信号输出正端 |
| 37 | GND | 电源 | 参考地 |
| 38 | Do3N | HS 输出端 | 通道 3 信号输出负端 |
| 39 | Do3P | HS 输出端 | 通道 3 信号输出正端 |
| 40 | Do4N | HS 输出端 | 通道 4 信号输出负端 |
| 41 | Do4P | HS 输出端 | 通道 4 信号输出正端 |
| 42-43 | GND | 电源 | 参考地 |
| 44 | DIN4P | HS 输入端 | 通道 4 信号输入正端 |
| 45 | DIN4N | HS 输入端 | 通道 4 信号输入负端 |
| 46 | DIN3P | HS 输入端 | 通道 3 信号输入正端 |
| 47 | DIN3N | HS 输入端 | 通道 3 信号输入负端 |
| 48 | GND | 电源 | 参考地 |
模块光接口定义
| 符号 | 定义 |
|---|---|
| 1 | Rx CH1 |
| 2 | Rx CH2 |
| 3 | Rx CH3 |
| 4 | Rx CH4 |
| 5-8 | NC |
| 9 | Tx CH4 |
| 10 | Tx CH3 |
| 11 | Tx CH2 |
| 12 | Tx CH1 |

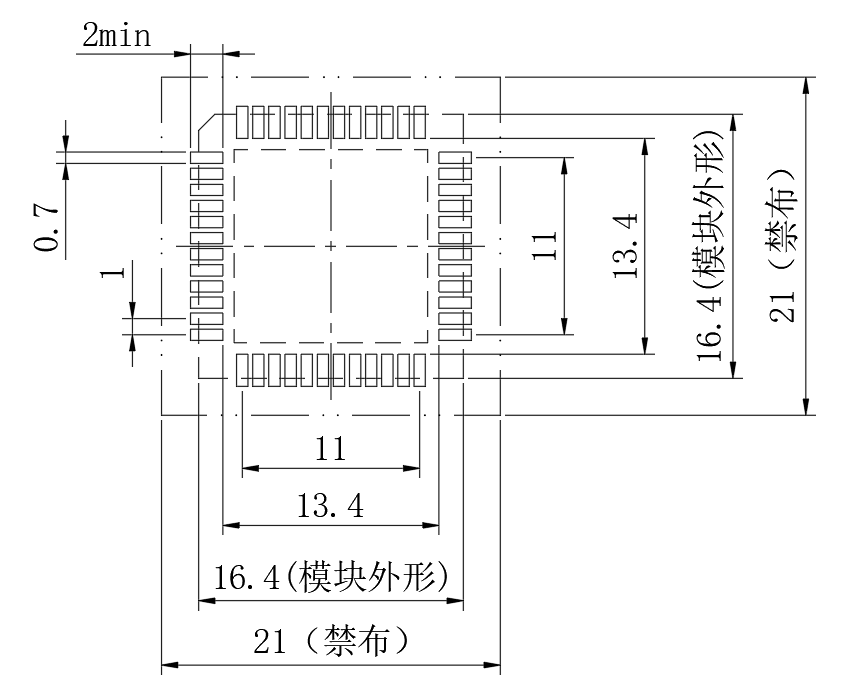

模块外形尺寸
| 尺寸符号 | 最大值 | 典型值 | 最小值 |
|---|---|---|---|
| L | 16.5 | 16.4 | 16.3 |
| L1 | 11.1 | 11.0 | 10.9 |
| W | 16.5 | 16.4 | 16.3 |
| W1 | 11.1 | 11.0 | 10.9 |
| H | 4.0 | 3.6 | – |
单位为毫米；光纤长度公差：L≤500mm (+10/0)，500<L≤1000mm (+30/0)，L>1000mm (+50/0)；其余未注公差 ±0.25mm

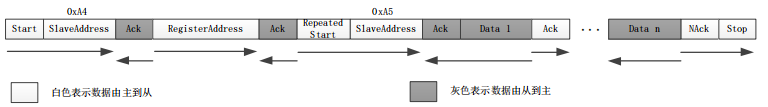

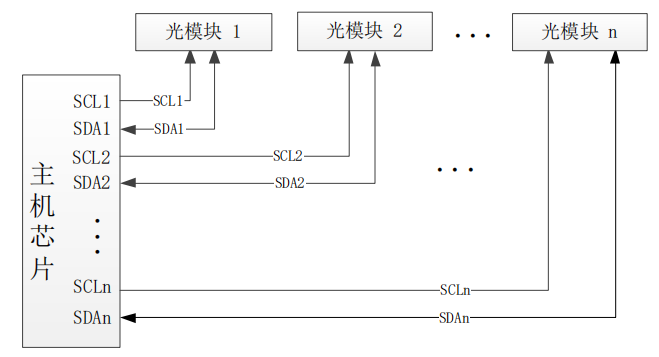

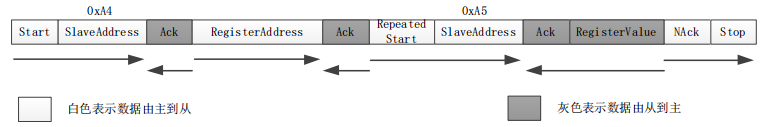

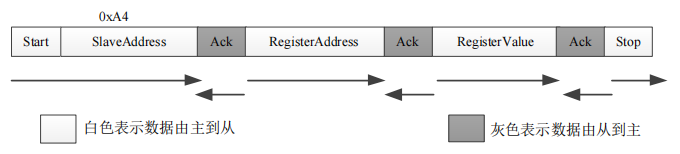

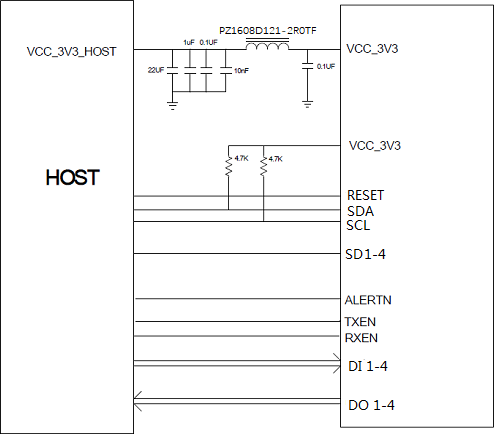

I2C 通信说明
模块数字监控功能通过 I2C 接口通信，可监控模块电压、温度等信息。
- 通信方式：标准 I2C
- 通信地址：0xA4（写），0xA5（读）
- 通信速率：≤100Kbit/s
- 主机需检测并等待从机时钟延展
寄存器地址映射
| 地址 (Hex) | 类型 | 说明 |
|---|---|---|
| 0x1B~0x1C | RO | 模块温度监控量 |
| 0x1F | RO | Alert 告警寄存器 |
| 0x20 | RO | 接收通道 SD 告警寄存器 |
| 0x72~0x73 | RO | 模块电压监控量 |
注：多字节数据存储遵循大端模式；RW 为易失性读写寄存器，RO 为只读寄存器；有符号数据按补码存储。
告警寄存器 (0x1F)
| bit7 | bit6 | bit5 | bit4 | bit3 | bit2 | bit1 | bit0 |
|---|---|---|---|---|---|---|---|
| 保留 | 保留 | 保留 | 欠压 | 过压 | 高温 | 低温 | 保留 |
通道 SD 寄存器 (0x20)
| bit7 | bit6 | bit5 | bit4 | bit3 | bit2 | bit1 | bit0 |
|---|---|---|---|---|---|---|---|
| 保留 | 保留 | 保留 | 保留 | 通道4 | 通道3 | 通道2 | 通道1 |
订购须知
| 型号 | 描述 |
|---|---|
| FTPL-4TR851X-02D | LCC48, 4路收发, 850nm, 10Gbps, 100m, 含有数据诊断, 0~70℃ (商业级) |
| FTPL-4TR851X-02DI | LCC48, 4路收发, 850nm, 10Gbps, 100m, 含有数据诊断, -40~85℃ (工业级) |
注：10Gbps 代表单通道最大传输速率，尾纤长度可按照客户需求定制。
