FTCS-85xx-02D 系列是 F-tone Networks（北亿纤通）面向 25G/100G 以太网与 5G 前传推出的高性价比 SFP28 多模 100m 收发一体光模块。本系列采用 850nm VCSEL 激光器 + PIN+TIA 接收器架构，集成 Auto Bypass CDR（自动旁路时钟数据恢复），支持 10.31/25.78Gbps 双速率自适应，传输距离可达 100m（OM4）/ 70m（OM3）/ 20m（OM2），符合 SFP+ MSA + SFF-8472 数字诊断标准，兼容 IEEE 10GBASE-SR / 25GBASE-SR 协议。模块为标准 SFP+ 热插拔封装，单 +3.3V 供电，配备 LC 双工光口与实时数字诊断监控（DDM/DOM）功能。本系列提供 2 个型号变体（10G SR / 25G SR），覆盖数据中心 TOR/Leaf 交换机、25G 升级、5G 前传 eCPRI 链路、100G SR 扇出 4x25G 等典型场景。
产品系列 (Product Family)
主要特性 (Product Features)
- 支持 25.78Gbps / 10.31Gbps 双速率（25G SFP28 / 10G SFP+）
- 850nm VCSEL 激光器 + PIN photodiode（光电二极管）
- 100m @ OM4（M5F，50/125μm）/ 70m @ OM3（M5E）/ 20m @ OM2
- 标准 SFP+ 热插拔封装（Hot-pluggable SFP+ footprint）
- 集成 Auto Bypass CDR（自动旁路时钟数据恢复）
- 符合 SFP+ MSA 和 SFF-8472 数字诊断标准
- 双 LC 光口（duplex LC receptacle）
- 符合 RoHS 环保标准
- 单 +3.3V 供电（Single +3.3V power supply）
- 实时数字诊断监控（Real Time Digital Diagnostic Monitoring）
- 商业级工作温度 0°C ~ +70°C
应用场景 (Applications)
- 25GE SR / eCPRI（25G 以太网短距 / 增强型通用公共无线接口）
- 10G Ethernet（10G 以太网）
- CPRI（通用公共无线接口 / 5G 前传）
- 100GE SR 扇出 4x25GE SR（100G SR 拆分到 4x25G SR）
产品描述 (Description)
FTCS-85xx-02D 系列 SFP28 收发器是高性能、低成本的光模块，支持 10.31/25.78Gbps 数据速率和 多模光纤（MMF）短距传输。模块由三个部分组成：
- VCSEL 激光发射器：850nm 垂直腔面发射激光器（VCSEL），低功耗、高可靠性
- PIN+TIA 接收器：PIN 光电二极管 + 跨阻前置放大器（TIA），集成 CDR（时钟数据恢复）
- MCU 控制单元：管理 DDM 数字诊断、TX Disable / TX Fault / LOS 等状态信号
所有模块均满足 Class I 激光安全标准，兼容 SFP 多源协议（MSA）和 SFF-8472 数字诊断功能。Auto Bypass CDR 架构可在 CDR 关闭时直接旁路数据通路，降低延迟，适配 5G eCPRI 等低时延场景。
主机板接口原理 (Host-SFP Connection Diagram)

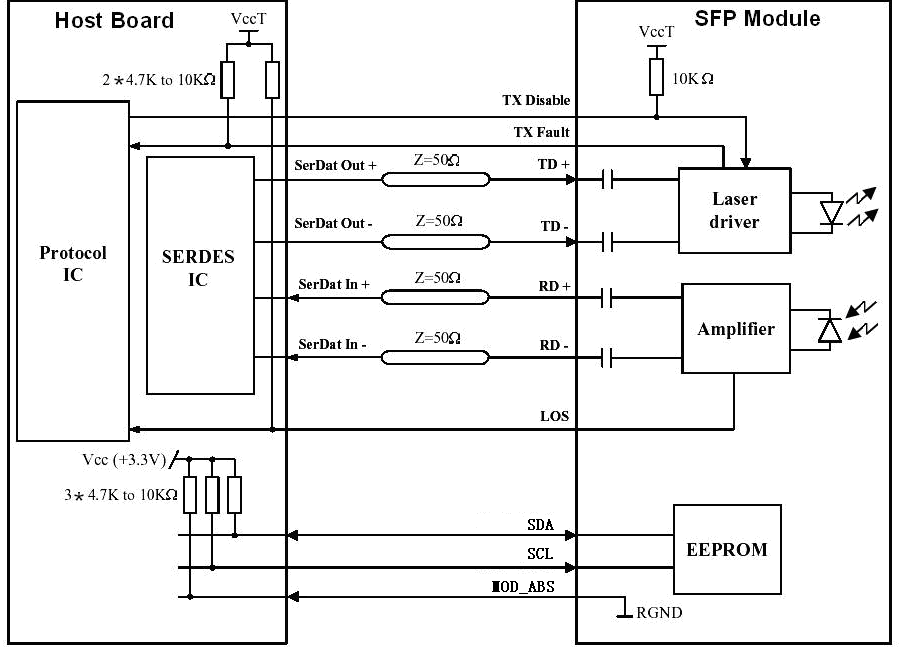

图 1：FTCS-85xx 主机板与SFP光模块连接电路原理图 — 高速差分数据链路（50Ω 特性阻抗，AC 耦合）、控制/状态信号（TX Disable / TX Fault / LOS / MOD_ABS）、I2C 管理接口（SCL/SDA，4.7K~10KΩ 上拉）
引脚定义 (Pin Assignment)

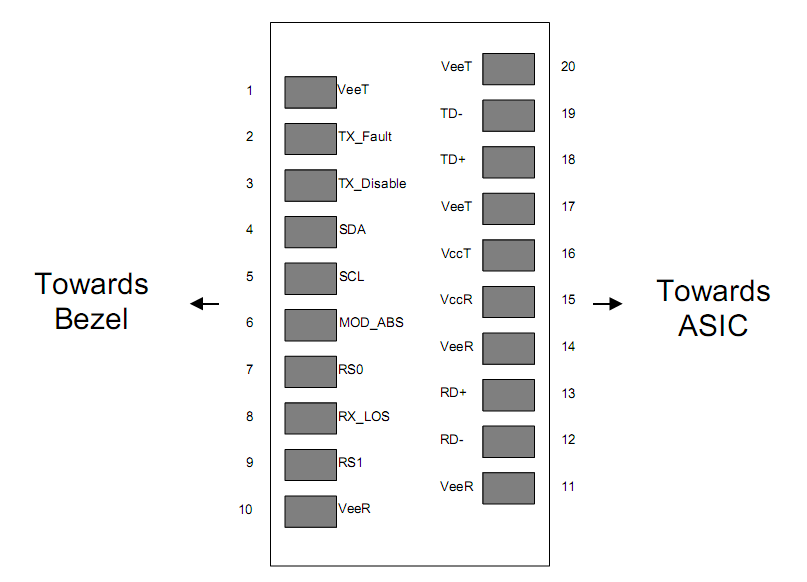

图 2：FTCS-85xx 20-pin SFP 金手指引脚定义 — 左列 1~10（朝 Bezel 方向），右列 20~11（朝 ASIC 方向）
EEPROM 内存映射 (Digital Diagnostic Memory Map)

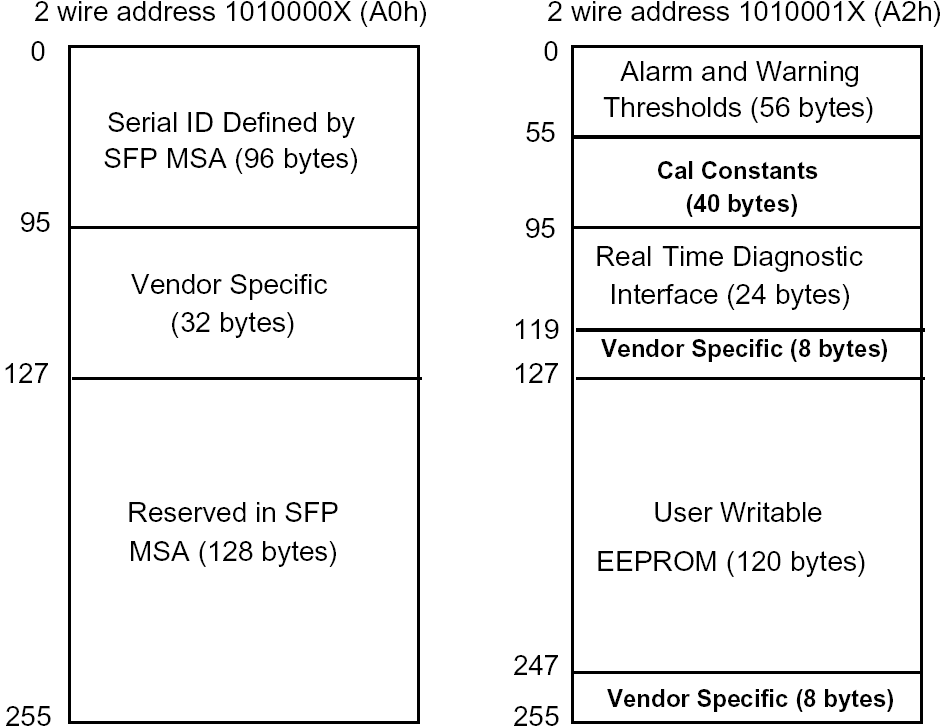

图 3：FTCS-85xx SFP I2C 内存映射 — A0h 地址：Serial ID (96B) + Vendor (32B) + Reserved (128B)；A2h 地址：Alarm Thresholds (56B) + Cal Constants (40B) + Real-Time Diagnostic (24B) + Vendor (8B) + User Writable EEPROM (120B) + Vendor (8B)
机械尺寸 (Mechanical Dimensions)

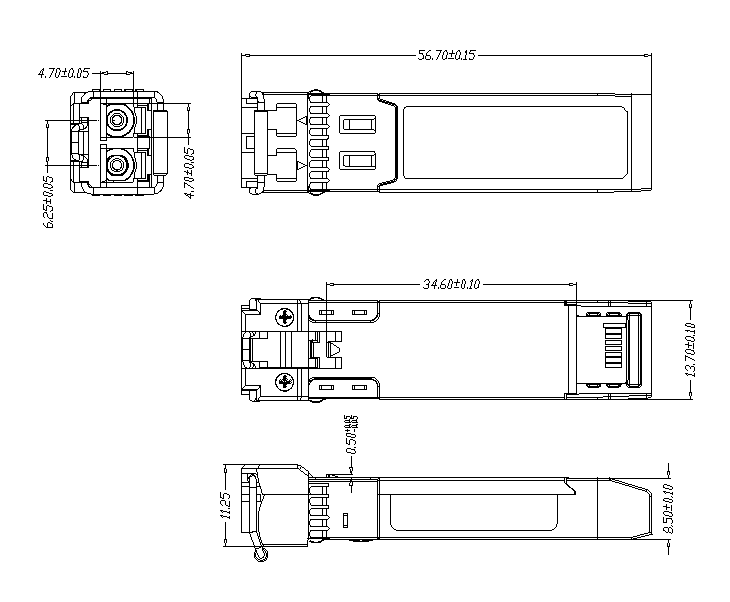

图 4：FTCS-85xx SFP 机械尺寸工程图（4 视角：光口端面正视图+俯视图+仰视图+侧视图） — 总长 56.70±0.15mm，总宽 13.70±0.10mm，光口端面 6.25×4.70mm，光口端最大厚度 11.25mm，模块主体厚度 8.50±0.10mm，2 个 LC 光孔中心间距 4.70mm
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | 最小值 (Min) | 最大值 (Max) | 单位 (Unit) |
|---|---|---|---|---|
| 供电电压 (Supply Voltage) | Vcc | -0.5 | 4 | V |
| 存储温度 (Storage Temperature) | Ts | -40 | +85 | °C |
| 工作湿度 (Operating Humidity) | – | 5 | 85 | % |
推荐工作条件 (Recommended Operating Conditions)
| 参数 (Parameter) | 符号 (Symbol) | 最小值 (Min) | 典型值 (Typical) | 最大值 (Max) | 单位 (Unit) |
|---|---|---|---|---|---|
| 工作温度 (Operating Case Temperature) | Tc | 0 | — | +70 | °C |
| 供电电压 (Power Supply Voltage) | Vcc | 3.135 | 3.30 | 3.465 | V |
| 供电电流 (Power Supply Current) | Icc | — | — | 300 | mA |
| 数据速率 (Data Rate) | — | — | 10.31/25.78 | — | Gbps |
光学与电气特性 (Optical and Electrical Characteristics)
发射器 (Transmitter)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 (Centre Wavelength) | λc | 840 | 850 | 860 | nm | — |
| 光谱宽度 RMS (Spectral Width) | Δλ | — | — | 0.6 | nm | — |
| 平均输出光功率 (Average Output Power @25.78G/10.3G) | Pout | -8.4 | — | +2.4 | dBm | 1 |
| 消光比 (Extinction Ratio) | ER | 2.0 | — | — | dB | — |
| 数据输入差分摆幅 (Data Input Swing Differential) | VIN | 180 | — | 950 | mV | — |
| 输入差分阻抗 (Input Differential Impedance) | ZIN | 90 | 100 | 110 | Ω | — |
| TX Disable — Disable | — | — | 2.0 | Vcc | V | — |
| TX Disable — Enable | — | — | 0 | 0.8 | V | — |
| TX Fault — Fault | — | — | 2.0 | Vcc | V | — |
| TX Fault — Normal | — | — | 0 | 0.8 | V | — |
接收器 (Receiver)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 (Centre Wavelength) | λc | 840 | 850 | 860 | nm | — |
| 接收灵敏度 @25.78Gbps (Receiver Sensitivity) | — | — | — | -10.3 | dBm | 2 |
| 接收灵敏度 @10.3Gbps (Receiver Sensitivity) | — | — | — | -10.5 | dBm | 3 |
| 过载光功率 (Receiver Overload) | — | +2.4 | — | — | dBm | — |
| LOS De-Assert | LOSD | — | — | -13 | dBm | — |
| LOS Assert | LOSA | -30 | — | — | dBm | — |
| LOS Hysteresis | — | 0.5 | — | 4 | dB | — |
| 数据输出差分摆幅 (Data Output Swing Differential) | Vout | 500 | — | 900 | mV | 4 |
| LOS — High | — | 2.0 | — | Vcc | V | — |
| LOS — Low | — | — | — | 0.8 | V | — |
💡 Notes:
1. 50/125μm OM4 MMF 测量。
2. PRBS 2³¹-1 测试码型 @25.78Gbps，BER ≤5×10⁻⁵，50/125μm OM4 MMF。
3. PRBS 2³¹-1 测试码型 @10.31Gbps，BER ≤1×10⁻¹²，50/125μm OM4 MMF。
4. CML 输出，内部 AC 耦合 + 100Ω 差分终端。
多模光纤传输距离 (MMF Reach)
| 光纤类型 (Fiber Type) | 模态 (Mode) | 最大距离 (Max Reach) | 带宽 (Bandwidth) |
|---|---|---|---|
| M5F MMF (50/125μm OM4) | 多模 MMF | 100m | 4700 MHz·km |
| M5E MMF (50/125μm OM3) | 多模 MMF | 70m | 2000 MHz·km |
| MMF (50/125μm OM2) | 多模 MMF | 20m | 500 MHz·km |
💡 说明：OM4（M5F）@ 4700 MHz·km 可达 100m；OM3（M5E）@ 2000 MHz·km 可达 70m；OM2 @ 500 MHz·km 仅 20m。建议优先使用 OM3/OM4 多模光纤以获得最佳性能。
时序与电气特性 (Timing and Electrical)
| 参数 (Parameter) | 符号 (Symbol) | Typical | Max | 单位 |
|---|---|---|---|---|
| Tx Disable Negate Time | t_on | — | 2 | ms |
| Tx Disable Assert Time | t_off | — | 100 | µs |
| Time To Initialize, including Reset of Tx Fault | t_init | — | 300 | ms |
| Tx Fault Assert Time | t_fault | — | 100 | µs |
| Tx Disable To Reset | t_reset | 10 | — | µs |
| LOS Assert Time | t_loss_on | — | 100 | µs |
| LOS De-assert Time | t_loss_off | — | 100 | µs |
| Serial ID Clock Rate | f_serial_clock | 100 | 400 | KHz |
| MOD_DEF (0:2)-High | VH | 2.0 | Vcc | V |
| MOD_DEF (0:2)-Low | VL | — | 0.8 | V |
数字诊断规格 (Diagnostics)
| 参数 (Parameter) | 范围 (Range) | 单位 (Unit) | 精度 (Accuracy) | 校准 (Calibration) |
|---|---|---|---|---|
| 温度 (Temperature) | 0 ~ +70 | °C | ±3°C | Internal |
| 电压 (Voltage) | 3.0 ~ 3.6 | V | ±3% | Internal |
| 偏置电流 (Bias Current) | 0 ~ 15 | mA | ±10% | Internal |
| TX Power | -8.4 ~ +2.4 | dBm | ±3dB | Internal |
| RX Power | -12 ~ +2.4 | dBm | ±3dB | Internal |
引脚描述 (Pin Descriptions)
| Pin | 信号名 (Signal Name) | 描述 (Description) | 插接顺序 (Plug Seq.) | 备注 (Notes) |
|---|---|---|---|---|
| 1 | VEET | Transmitter Ground (发射端地) | 1 | |
| 2 | TX FAULT | Transmitter Fault Indication (发射端故障指示) | 3 | Note 1 |
| 3 | TX DISABLE | Transmitter Disable (发射端关断) | 3 | Note 2 |
| 4 | SDA | SDA Serial Data Signal (I2C数据) | 3 | |
| 5 | SCL | SCL Serial Clock Signal (I2C时钟) | 3 | |
| 6 | MOD_ABS | Module Absent. Grounded within the module (模块在位检测) | 3 | |
| 7 | RS0 | Not Connected (未连接) | 3 | |
| 8 | LOS | Loss of Signal (信号丢失) | 3 | Note 3 |
| 9 | RS1 | Not Connected (未连接) | 3 | |
| 10 | VEER | Receiver ground (接收端地) | 1 | |
| 11 | VEER | Receiver ground (接收端地) | 1 | |
| 12 | RD- | Inv. Received Data Out (差分接收负) | 3 | Note 4 |
| 13 | RD+ | Received Data Out (差分接收正) | 3 | Note 4 |
| 14 | VEER | Receiver ground (接收端地) | 1 | |
| 15 | VCCR | Receiver Power Supply (接收端电源) | 2 | |
| 16 | VCCT | Transmitter Power Supply (发射端电源) | 2 | |
| 17 | VEET | Transmitter Ground (发射端地) | 1 | |
| 18 | TD+ | Transmit Data In (差分发射正) | 3 | Note 5 |
| 19 | TD- | Inv. Transmit Data In (差分发射负) | 3 | Note 5 |
| 20 | VEET | Transmitter Ground (发射端地) | 1 |
💡 Notes:
1) TX Fault 为开漏输出，需在主机板上用 4.7K~10KΩ 电阻上拉至 2.0V ~ Vcc+0.3V。逻辑 0 = 正常；逻辑 1 = 故障。
2) TDIS > 2.0V 或悬空时激光器关断；TDIS < 0.8V 时使能。
3) LOS 为开漏输出，需在主机板上用 4.7K~10KΩ 电阻上拉至 2.0V ~ 3.6V。逻辑 0 = 正常；逻辑 1 = 信号丢失。
4) RD-/+：差分接收输出，内部 AC 耦合 100Ω 差分线，需在用户 SERDES 端用 100Ω 差分终端。
5) TD-/+：差分发射输入，内部 AC 耦合，模块内置 100Ω 差分终端。
订购信息 (Ordering Information)
| 型号 (Part Number) | 产品描述 (Product Description) |
|---|---|
| FTCS-851X-02D | 850nm, 10.31Gbps, LC, 100m, With DDM, 0°C~+70°C |
| FTCS-8525G-02D | 850nm, 25.78Gbps, LC, 100m, With DDM, 0°C~+70°C |
💡 型号命名规则：FTCS-85[速率][温度码]-02D。其中 速率：1X=10G，25G=25G；温度码：D=商业级（0~+70°C）；02D=100m 距离 + DDM 数字诊断。
