FT-13-MPO12 2×4芯MPO+2个LC多模连接头多模跳线是 F-tone Networks（北亿纤通）面向 40G/100G 以太网与数据中心高密度布线推出的 12芯多模 MPO 分支跳线。本产品采用 MPO/UPC 12芯多模母头低损 (Female) ↔ 2xMPO/UPC 12芯多模母头低损 + 2xLC/UPC 多模一管双芯的混合分支结构，配置 OM3 50/125μm 12芯水蓝色进口纱裸纤 + Φ3.0mm LSZH 护套，集成 1分2芯黑色三件套分支器，遵循 TIA-568 Method A 极性直通标准。所有 MPO 端插损 ≤0.35dB / 回损 ≥20dB，LC 端插损 ≤0.35dB / 回损 ≥35dB，测试波长 850/1300 nm，符合 TIA-568.3-E、IEC 61754-7、IEC 61753-1 等多模 MPO 行业标准。本产品适配 40G QSFP+ SR4、100G QSFP28 SR4、25G SFP28 SR 等多速率光模块与 OM3/OM4 多模布线系统，是数据中心 TOR/Leaf 交换机间、25G/100G 升级、5G 前传 eCPRI 链路、MPO 配线架 (Patch Panel) 端接的理想选择。
产品结构概述 (Product Structure Overview)
FT-13-MPO12 跳线为多模 MPO 分支型光纤跳线，从 A 端 12芯 MPO/UPC 多模母头低损出发，经 1分2芯分支器分为两路：
- 第1路分支（2芯）：末端为 2×LC/UPC 多模一管双芯连接头，间距 60mm，米字型白色号码管标识，K 键朝上
- 第2路分支（10芯）：末端为 2×MPO/UPC 12芯多模母头低损，Φ3.0mm 水蓝色外壳
- 分支器：1分2芯黑色三件套（Φ14×L60mm，进3.0mm / 出3.0mm）
- 主缆：Φ3.0mm LSZH 圆缆，OM3 12芯水蓝色进口纱裸纤，主缆长度 1000±100mm
- 左端 MPO 分支：长度 1000±100mm，Φ3.0mm 水蓝色护套
主要特性 (Product Features)
- 混合分支架构：12芯 MPO 母头低损 → 1分2芯分支器 → 2×LC 多模 + 2×MPO 12芯多模
- MPO 端低损设计：MPO/UPC 12芯多模母头低损，Φ3.0mm 水蓝色外壳
- LC 端米字型号码管：2 个 LC/UPC 多模一管双芯连接头，K 键朝上
- OM3 多模光纤：50/125μm 12芯水蓝色进口纱，适配 10G/40G/100G SR 系列
- LSZH 阻燃护套：Φ3.0mm 圆缆，水蓝色护套，IEC 60332-1 / IEC 60754 阻燃
- TIA-568 Method A 极性：直通 (Straight-Through) 配线方案
- 测试波长：850 nm / 1300 nm 双重测试验证
- 国产散件+插芯：高性价比供应链，品质稳定
- PULL 拉环设计：A 端 2 个 PULL 拉环（1+2），便于高密度配线架插拔
- 分支器保护：1分2芯黑色三件套分支器（Φ14×L60mm）
应用场景 (Applications)
- 40G QSFP+ SR4（4×10G 并行）以太网互联
- 100G QSFP28 SR4（4×25G 并行）数据中心 TOR/Leaf 互联
- 25G SFP28 SR 25G 以太网接入
- 10G SFP+ SR 10G 以太网接入
- 5G 前传 eCPRI / CPRI 多模链路
- MPO 配线架 (Patch Panel) 端接，LC 跳线转接
- OM3 MMF 高密度数据中心 布线
- 100G → 4×25G SR 扇出 部署
接头参数 (Connector Parameters)
| 连接头位置 (Connector Side) | 类型 (Type) | 插损 (Insertion Loss) | 回损 (Return Loss) |
|---|---|---|---|
| A 端 (A Side) | MPO/UPC(MM) 12芯 母头低损 (Female, with Key) | ≤0.35 dB | ≥20 dB |
| B 端 第1通道 (B1 – 12芯 MPO) | MPO/UPC(MM) 12芯 母头低损 (Female, with Key) | ≤0.35 dB | ≥20 dB |
| B 端 第2通道 (B2 – 12芯 MPO) | MPO/UPC(MM) 12芯 母头低损 (Female, with Key) | ≤0.35 dB | ≥20 dB |
| B 端 LC×2 (Simplex×2 in one tube) | 6×LC/UPC(MM) 多模一管双芯 | ≤0.35 dB | ≥35 dB |
接头配置 (Connector Configuration)
| 位置 (Position) | 描述 (Description) |
|---|---|
| A 端 (Side A) | MPO/UPC 12芯多模母头低损，Φ3.0mm 水蓝色外壳，国产，K 键朝上 |
| B 端 第1通道 (B1) | 2×LC/UPC 多模一管双芯连接头（Φ3.0mm 圆缆） |
| B 端 第2通道 (B2) | 2×MPO/UPC 12芯多模母头低损，Φ3.0mm 水蓝色外壳，国产 |
| 分支器 (Splitter) | 1分2芯，Φ14×L60 mm，进 3.0mm / 出 3.0mm，黑色三件套 |
| 号码管 (Number Tube) | 米字型白色号码管 (B 端 LC) |
插芯孔位对应表 (Pin Core Mapping – 12芯 MPO A 端 ↔ B1 LC + B2 MPO)
| 颜色 (Color) | 连接头A端孔位 (MPO A 12-pin) | 连接头B1端 (2×LC 通道) | 连接头B2端 (MPO 12-pin) |
|---|---|---|---|
| 蓝色 | 1 (MPO A Pin 1) | → LC#1 | → MPO B2 Pin 1 |
| 橙色 | 2 (MPO A Pin 2) | / | → MPO B2 Pin 12 |
| 绿色 | 3 (MPO A Pin 3) | → LC#1 (B端第3通道加纤) | → MPO B2 Pin 11 |
| 棕色 | 4 (MPO A Pin 4) | / | → MPO B2 Pin 10 |
| 灰色 | 5 (MPO A Pin 5) | / | / |
| 白色 | 6 (MPO A Pin 6) | / | / |
| 红色 | 7 (MPO A Pin 7) | / | / |
| 黑色 | 8 (MPO A Pin 8) | → LC#2 (B端第10通道加纤) | → MPO B2 Pin 2 |
| 黄色 | 9 (MPO A Pin 9) | / | → MPO B2 Pin 1 |
| 紫色 | 10 (MPO A Pin 10) | / | / |
| 粉红 | 11 (MPO A Pin 11) | / | / |
| 浅蓝 | 12 (MPO A Pin 12) | / | / |
💡 对应关系说明：A 端 12芯 MPO 经 1分2芯分支器分两路，第 3、10 通道（绿色与黑色）通过 B 端第 1 通道接 2×LC（加纤），其余 8 通道接入 B 端第 2 通道的 2×MPO 12芯母头（其中 4 通道使用：A-蓝↔B2-1、A-橙↔B2-12、A-绿↔B2-11、A-棕↔B2-10、A-黑↔B2-2、A-黄↔B2-1）。
分支长度表 (Branch Length)
| 分支序号 (Branch No.) | 长度 (Length) | 公差 (Tolerance) |
|---|---|---|
| 1 | L = 300 mm | +50 mm / -0 |
| 2 | L = 500 mm | +50 mm / -0 |
| 3 | L = 500 mm | +50 mm / -0 |
| 4 | L = 800 mm | +50 mm / -0 |
| 5 | L = 800 mm | +50 mm / -0 |
| 左端 MPO 分支总长 (Left MPO Branch) | L = 1000 mm | +100 mm / -0 |
| 主缆 (Main Cable) | L = 1000 mm | +100 mm / -0 |
💡 长度公差标准：所有分支长度公差均为 +50mm/-0mm（左端MPO分支与主缆为 +100mm/-0mm），实际生产以图纸标注为准。如需定制其他长度（300/500/800/1000/1500/2000mm），请联系 F-tone Networks 销售代表。
光学性能 (Optical Performance)
| 参数 (Parameter) | A 端 (A Side MPO) | B 端 MPO (B1/B2) | B 端 LC (B LC) |
|---|---|---|---|
| 插入损耗 (Insertion Loss) | ≤0.35 dB | ≤0.35 dB | ≤0.35 dB |
| 回波损耗 (Return Loss) | ≥20 dB | ≥20 dB | ≥35 dB |
| 测试波长 (Test Wavelength) | 850 / 1300 nm | 850 / 1300 nm | 850 / 1300 nm |
| 光纤类型 (Fiber Type) | OM3 MMF 50/125μm | OM3 MMF 50/125μm | OM3 MMF 50/125μm |
| 芯数 (Core Count) | 12 芯 | 12 芯 | 2 芯 |
| 极性 (Polarity) | Method A 直通 | Method A 直通 | Method A 直通 |
| 研磨类型 (Polish Type) | UPC | UPC | UPC |
光缆规格 (Cable Specification)
| 项目 (Item) | 规格 (Specification) |
|---|---|
| 光缆型号 (Cable Type) | Φ3.0 mm 圆缆 (Round Cable) |
| 护套材料 (Jacket Material) | LSZH 低烟无卤 (Low Smoke Zero Halogen) |
| 纤芯规格 (Fiber Core) | OM3 多模 50/125 μm 12芯水蓝色进口纱 (OM3 MMF 50/125μm 12-core Aqua Imported Yarn) |
| 护套颜色 (Jacket Color) | 水蓝色 (Aqua) |
| 测试波长 (Test Wavelength) | 850 nm / 1300 nm |
| 工作温度 (Operating Temperature) | -20°C ~ +70°C |
| 最小弯曲半径 (Min Bend Radius) | 短时 7.5×缆径 / 长时 15×缆径 |
| 阻燃等级 (Flame Rating) | LSZH IEC 60332-1 / IEC 60754 |
工程图纸 (Engineering Drawing)

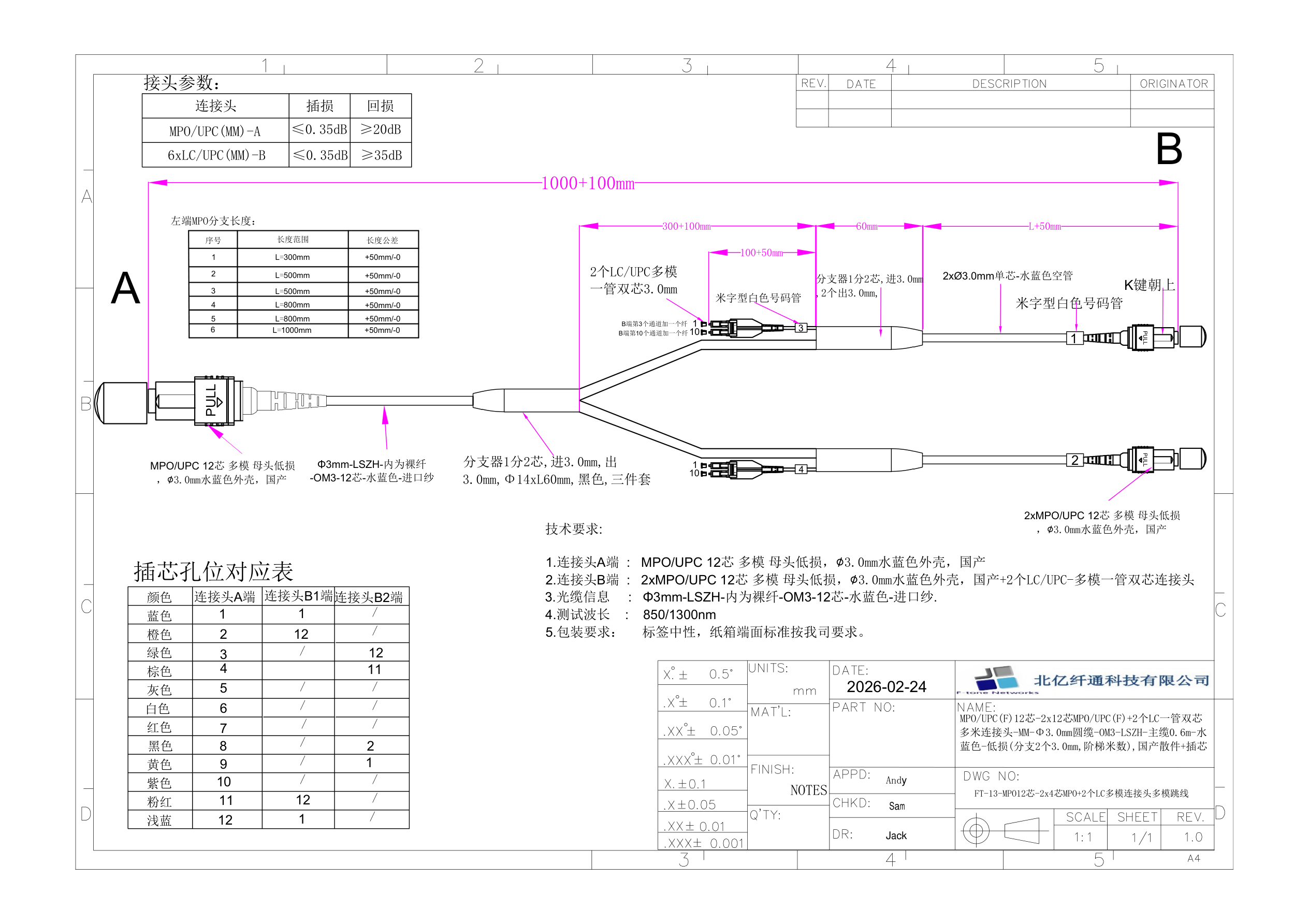

图 1：FT-13-MPO12 2×4芯MPO+2个LC多模连接头多模跳线工程图纸 — 制图日期 2026-02-24，比例 1:1，REV 1.0。图纸包含接头参数表（A 端 MPO 母头低损 + B 端 2×MPO 母头低损 + 2×LC 一管双芯）、插芯孔位对应表（12 芯 TIA-568 色序：蓝橙绿棕灰白红黑黄紫粉浅蓝）、分支长度表（5 段分支：300/500/500/800/800mm）、分支器位置（Φ14×L60mm 1分2芯黑色三件套）、主缆与左端 MPO 分支长度（1000±100mm）、PULL 拉环（1+2）等关键信息。
图纸签批 (Drawing Approval)
| 角色 (Role) | 姓名 (Name) |
|---|---|
| 批准 (APPROVED) | Andy |
| 审核 (CHECKED) | Sam |
| 制图 (DRAWN) | Jack |
| 版本 (REVISION) | REV 1.0 / LLUP |
| 比例 (SCALE) | 1 : 1 |
| 制图日期 (Drawing Date) | 2026-02-24 |
技术要求 (Technical Requirements)
- 连接头 A 端：MPO/UPC 12芯多模母头低损，Φ3.0mm 水蓝色外壳，国产，K 键朝上
- 连接头 B 端：2×MPO/UPC 12芯多模母头低损（Φ3.0mm 水蓝色外壳，国产）+ 2×LC/UPC 多模一管双芯连接头
- 光缆信息：Φ3mm-LSZH 护套，OM3 12芯水蓝色进口纱裸纤，国产散件+插芯
- 测试波长：850 nm / 1300 nm
- 包装要求：标签中性，纸箱端面标准按 F-tone Networks 要求
- 公差标准：角度 X°±0.5°；长度 X±0.1mm / XX±0.05mm / XXX±0.01mm
产品命名解析 (Part Number Naming Convention)
产品图号 FT-13-MPO12芯-2x4芯MPO+2个LC多模连接头多模跳线 命名含义：
- FT-13：F-tone Networks 13 系列跳线产品
- MPO12芯：A 端 12 芯 MPO 母头
- 2×4芯MPO：B 端 2 个 4芯 MPO（实为 2×12芯 MPO 母头）
- 2个LC多模连接头：B 端附加 2 个 LC/UPC 多模一管双芯
- 多模跳线：OM3 MMF 多模光纤
