FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M 是 F-tone Networks（北亿纤通）推出的标准 0.2m 短款 LC/UPC-LC/UPC 单模 Simplex 2.0mm 黄色 LSZH 阻燃光纤跳线。两端采用 LC 小方型 UPC 研磨接头，Φ2.0mm 黄色 LSZH 低烟无卤护套，内置 G.652D 单模 9/125μm 光纤，标准长度 0.2 米（公差 ±0.03m）。本款产品凭借 0.2m 短跳线特性，特别适用于 FTTH 入户光模块短跳接、数据中心高密度 ODF 配线、光模块 Tx/Rx 短距互连等需要最小化线缆长度的紧凑型场景。插入损耗 ≤ 0.3dB、回波损耗 ≥ 50dB、互换性 ≤ 0.2dB、重复性 ≤ 0.1dB，工作温度 -40°C ~ +85°C，符合 RoHS 2.0 / REACH / IEC 60332-1 阻燃标准。
FC/UPC 为笔误。结合两端结构示意图（均为 LC 接头）以及右下角零件号 FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M 确认：本款产品实际两端均为 LC/UPC 接头，请以零件号为准。主要特性 (Features)
- 两端 LC/UPC 接头，小方型带按压式卡扣 (Push-Pull Latch)
- 0.2m 短款，公差 ±0.03m，实际长度区间 0.17m ~ 0.23m
- 单模 G.652D 9/125μm 光纤，适配 1310nm / 1550nm 窗口
- Φ2.0mm 黄色 LSZH 低烟无卤阻燃护套
- UPC 研磨端面，回波损耗 ≥ 50dB
- 插入损耗 ≤ 0.3dB，互换性 ≤ 0.2dB，重复性 ≤ 0.1dB
- 工作温度 -40°C ~ +85°C（工业级）
- 符合 RoHS 2.0 / REACH / IEC 60332-1 阻燃标准
工程图纸 (Mechanical Drawing)

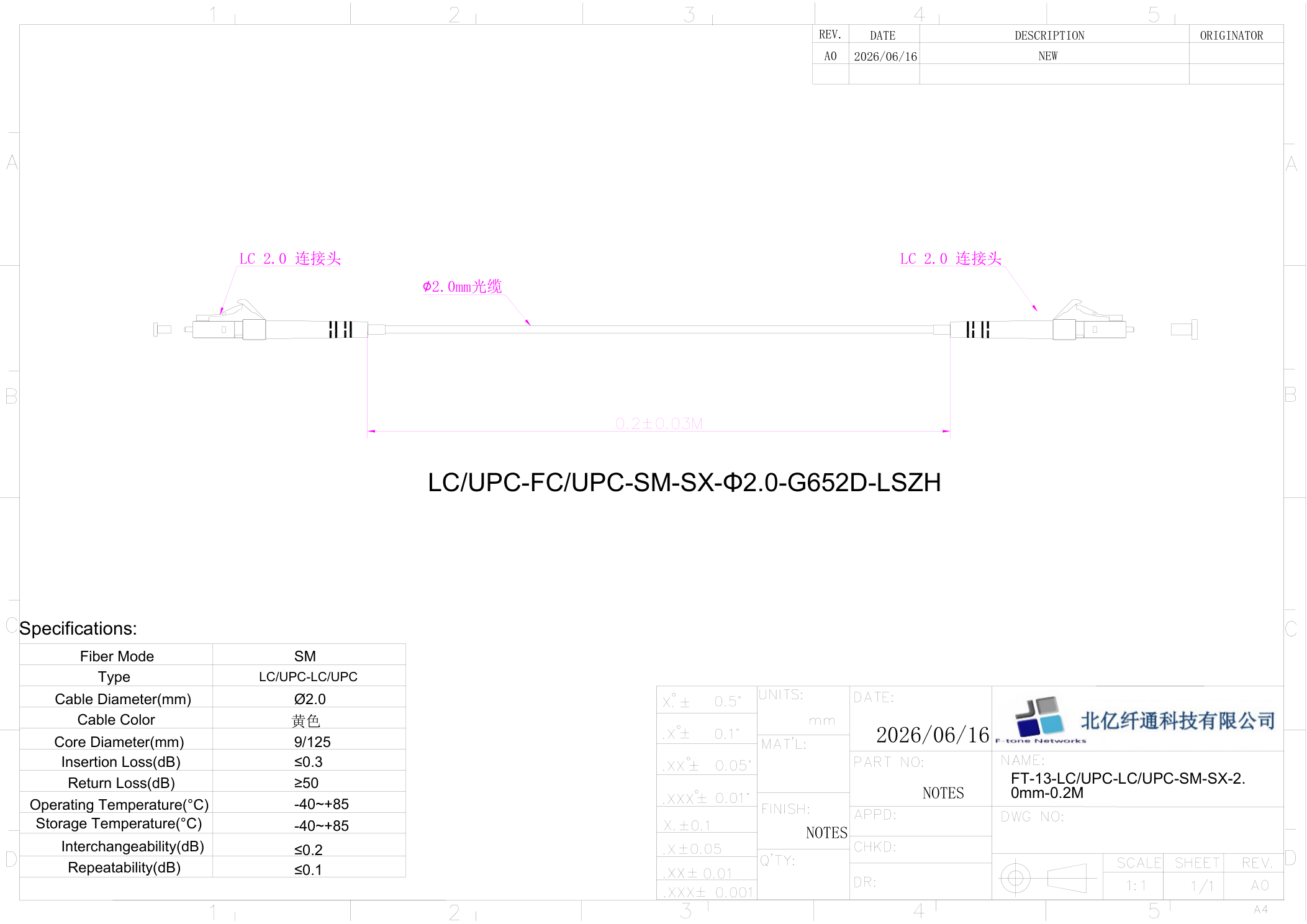

图 1：FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M 单模 Simplex 跳线工程图纸 (REV.A0) — 含 LC 2.0 接头结构、Φ2.0mm 光缆、0.2m ± 0.03m 长度公差等关键工艺信息
图纸基本信息 (Drawing Information)
| 项目 | 内容 |
|---|---|
| 图纸编号 (Drawing No.) | FT-13-LCUPC-LCUPC-SM-SX-2.0mm-0.2M |
| 产品全称 (Part Description) | FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M |
| 版本 (Revision) | A0 |
| 日期 (Date) | 2026/06/16 |
| 比例 (Scale) | 1:1 |
| 页数 (Sheet) | 1/1 |
| 图纸幅面 (Paper Size) | A4 |
| 尺寸单位 (Unit) | mm |
| 设计单位 (Drafter) | 北亿纤通科技有限公司 / F-tone Networks |
版本修订 (Revision History)
| 版本 (REV.) | 日期 (Date) | 修订说明 (Description) |
|---|---|---|
| A0 | 2026/06/16 | NEW（初始版本） |
产品规格参数 (Specifications)
| 参数项 (Parameter) | 参数值 (Value) |
|---|---|
| 光纤模式 (Fiber Mode) | 单模 SM (Single Mode) |
| 接头类型 (Connector Type) | LC/UPC-LC/UPC |
| 光缆直径 (Cable Diameter) | Ø2.0 mm |
| 光缆颜色 (Cable Color) | 黄色 (Yellow) |
| 纤芯参数 (Core Diameter) | 9/125 μm |
| 插入损耗 (Insertion Loss) | ≤ 0.3 dB |
| 回波损耗 (Return Loss) | ≥ 50 dB |
| 工作温度 (Operating Temperature) | -40°C ~ +85°C |
| 存储温度 (Storage Temperature) | -40°C ~ +85°C |
| 互换性 (Interchangeability) | ≤ 0.2 dB |
| 重复性 (Repeatability) | ≤ 0.1 dB |
产品结构 (Product Structure)
| 结构项 (Structure) | 规格 (Specification) |
|---|---|
| 两端接头 (Connectors) | LC 2.0 规格光纤连接头，端面 UPC 研磨 |
| 光缆外径 (Cable OD) | Φ2.0 mm |
| 成品长度 (Length) | 0.2 ± 0.03 M (即 0.17 m ~ 0.23 m) |
| 光纤类型 (Fiber) | G652D 单模 (Single Mode) |
| 芯数 (Fiber Count) | 1 芯 (Simplex) |
| 护套材质 (Jacket) | LSZH 低烟无卤阻燃 |
| 外壳材质 (Housing) | 工程塑料 / PBT 蓝色 |
| 研磨方式 (Polish) | UPC (Ultra Physical Contact) |
| 卡扣结构 (Latch) | 按压式卡扣 (Push-Pull Latch) |
产品型号解析 (Part Number Breakdown)
| 字段 (Field) | 含义 (Meaning) |
|---|---|
| FT-13 | F-tone Networks 短跳线系列代号 (Factory Tone 13) |
| LC/UPC | 一端为 LC 型连接器，UPC 研磨工艺 |
| LC/UPC | 另一端为 LC 型连接器，UPC 研磨工艺 |
| SM | 单模光纤 (Single Mode) |
| SX | 单芯跳线 (Simplex) |
| 2.0mm | 光缆外径 2.0 毫米 |
| 0.2M | 成品长度 0.2 米 |
💡 完整型号：FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M | 图纸标注型号：LC/UPC-FC/UPC-SM-SX-Φ2.0-G652D-LSZH（“FC/UPC” 系笔误，以零件号为准）
图纸公差规则 (Drawing Tolerance Rules)
| 精度类型 (Precision) | 公差要求 (Tolerance) |
|---|---|
| 1位小数角度 (X°) | ± 0.5° |
| 1位小数角度 (.X°) | ± 0.1° |
| 2位小数角度 (.XX°) | ± 0.05° |
| 3位小数角度 (.XXX°) | ± 0.01° |
| 1位小数长度 (X.) | ± 0.1 mm |
| 1位小数长度 (.X) | ± 0.05 mm |
| 2位小数长度 (.XX) | ± 0.01 mm |
| 3位小数长度 (.XXX) | ± 0.001 mm |
💡 说明：长度单位为 mm；本图所有未标注的尺寸公差按 GB/T 1804-m 级（IT12）执行。
应用场景 (Applications)
| 场景 (Scenario) | 用途 (Use Case) |
|---|---|
| FTTH 入户 | ONU/ONT 与光插座短距跳接，0.2m 长度适合墙面接线盒/桌面终端盒内部 |
| 光模块 Tx/Rx 短距互连 | 10G/25G SFP+ / SFP28 模块之间跳接，或模块与跳线短转接 |
| 数据中心高密度 ODF 配线 | 机柜内 ODF 配线架 0.2m 短跳线（UPC 适配标准 ODF 端口） |
| 测试仪表 | OTDR / 光功率计 / 光源测试短跳线，校准链路 |
| 机房单链路跳接 | 配线架与设备之间 0.2m 跳接，避免过长线缆缠绕 |
| PON 网络 OLT 端 | OLT PON 口与分光器/配线架短距跳接 |
| 40G/100G QSFP SR4 扇出 | 作为 MPO 转 12xLC 分支跳线中 LC 端的短跳线配套使用 |
技术要求 (Technical Requirements)
| # | 项目 (Item) | 要求 (Requirement) |
|---|---|---|
| 1 | 光纤规格 (Fiber Spec.) | G.652D 单模，9/125 μm |
| 2 | 插入损耗 (IL) | ≤ 0.3 dB (典型 ≤ 0.2 dB) |
| 3 | 回波损耗 (RL) | ≥ 50 dB (UPC 端面) |
| 4 | 长度公差 (Length Tol.) | ± 0.03 m |
| 5 | 护套 (Jacket) | LSZH 黄色，阻燃 IEC 60332-1 |
| 6 | 工作温度 (Op. Temp.) | -40°C ~ +85°C |
| 7 | 存储温度 (Storage Temp.) | -40°C ~ +85°C |
| 8 | 弯曲半径 (Bend Radius) | 静态 ≥ 30 mm / 动态 ≥ 60 mm |
| 9 | 拉伸强度 (Tensile) | 短期 ≥ 100 N / 长期 ≥ 50 N |
| 10 | 环保合规 (Compliance) | RoHS 2.0 / REACH / IEC 60332-1 |
FT-13 系列变体参考 (Model Variants)
| 型号变体 (Variant) | 说明 (Description) |
|---|---|
| FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.2M | 本款：UPC-UPC 单模 Simplex 0.2m 黄色 LSZH |
| FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-0.3M | 0.3m 同系列（常规库存） |
| FT-13-LC/UPC-LC/UPC-SM-SX-2.0mm-1M | 1m 同系列（常规库存） |
| FT-13-LC/UPC-LC/UPC-SM-DX-2.0mm-0.2M | 双工 Duplex 版本（Zipcord 双并） |
| FT-13-LC/APC-LC/APC-SM-SX-2.0mm-0.2M | APC-APC 绿色版本（高回损） |
💡 说明：上表为 FT-13 系列常见变体，0.2m 短款常规备货充足；其他长度（0.3m/1m/2m/3m/5m/10m）支持按订单生产，MOQ 100 根。
