FTCS-13xx-10Dxx 系列是 F-tone Networks（北亿纤通）面向 10G/25G 以太网与数据中心推出的高性能 SFP28 单模 10km 收发一体光模块。本系列采用 1310nm DFB 激光器 + PIN+TIA 接收器架构，支持 10/25.78Gbps 双速率自适应，传输距离可达 10km（SMF），符合 SFP+ MSA、SFF-8472 数字诊断标准，兼容 IEEE 10GBASE-LR / 25GBASE-LR 协议。模块为标准 SFP+ 热插拔封装，单 +3.3V 供电，支持商业级（0°C~+70°C）与工业级（-40°C~+85°C）双温度范围，配备 LC 双工光口与数字诊断监控（DDM/DOM）功能。本系列提供 4 个型号变体（10G/25G × 商业级/工业级），覆盖数据中心 TOR/Leaf 交换机、电信接入、企业网 25G 升级、5G 前传等典型场景。
产品系列 (Product Family)
主要特性 (Product Features)
- 支持 10/25.78Gbps 双速率（10G SFP+ / 25G SFP28）
- 标准 SFP+ 热插拔封装（Hot-pluggable SFP+ footprint）
- 1310nm DFB 激光器 + PIN+TIA 接收器，SMF 传输距离 10km
- 符合 SFP+ MSA + SFF-8472 数字诊断标准
- 双 LC 光口（duplex LC receptacle）
- 符合 RoHS 环保标准
- 单 +3.3V 供电（Single +3.3V power supply）
- 实时数字诊断监控（Real Time Digital Diagnostic Monitoring）
- 双温度等级：商业级 0°C~+70°C / 工业级 -40°C~+85°C
应用场景 (Applications)
- 25GBASE-LR（25G 以太网长距）
- 10GBASE-LR（10G 以太网长距）
- 数据中心 TOR / Leaf 交换机间互联
- 5G 前传（FrontHaul）CPRI/eCPRI 链路
- 企业网 25G 升级（10G → 25G 平滑过渡）
- 电信接入网、城域网汇聚层
产品描述 (Description)
FTCS-13xx-10Dxx 系列 SFP28 收发器是高性价比的模块化光模块，支持 10/25.78Gbps 数据速率和 10km 传输距离（SMF 单模光纤）。模块由三个部分组成：
- DFB 激光发射器：1310nm 分布反馈激光器，提供稳定单模输出
- PIN+TIA 接收器：PIN 光电二极管 + 跨阻前置放大器（TIA），实现高灵敏度光接收
- MCU 控制单元：管理 DDM 数字诊断、TX Disable / TX Fault / LOS 等状态信号
所有模块均满足 Class I 激光安全标准，兼容 SFP 多源协议（MSA）和 SFF-8472 数字诊断功能。
主机板接口原理 (Interface Block Diagram)

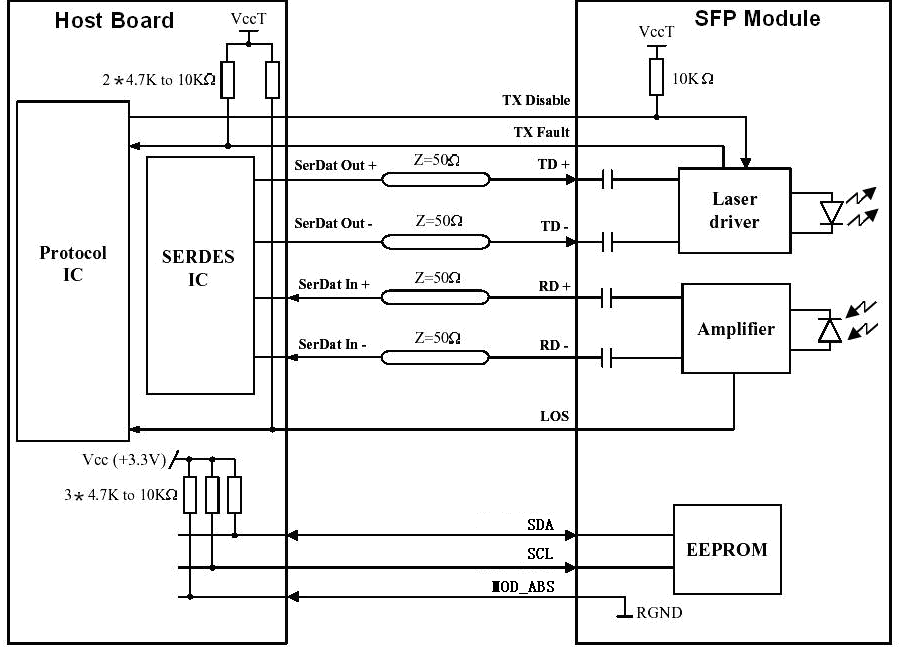

图 1：FTCS-13xx SFP 光模块与主机板接口连接原理框图 — 高速差分数据链路（50Ω 特性阻抗，AC 耦合）、控制/状态信号（TX Disable / TX Fault / LOS / MOD_ABS）、I2C 管理接口（SCL/SDA，4.7K~10KΩ 上拉）
引脚定义 (Pin Assignment)

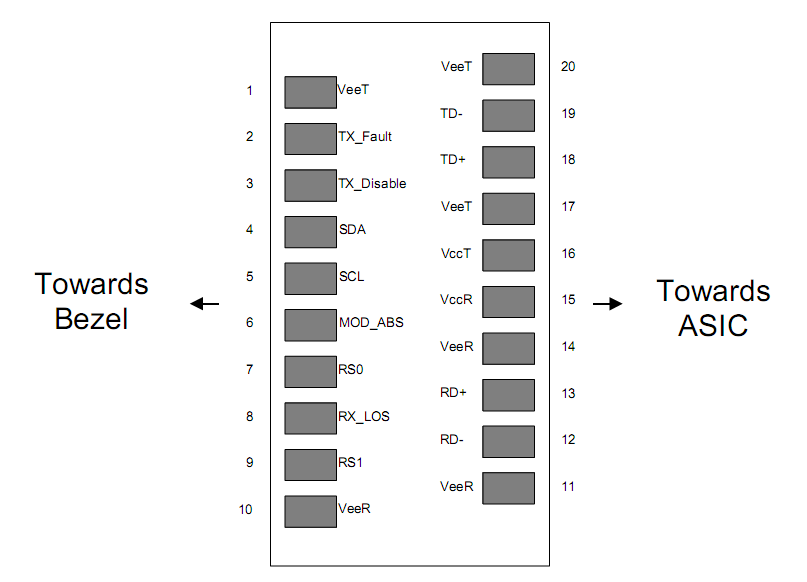

图 2：FTCS-13xx 20-pin SFP 金手指引脚定义 — 左列 1~10（朝 Bezel 方向），右列 20~11（朝 ASIC 方向）
EEPROM 内存映射 (Digital Diagnostic Memory Map)

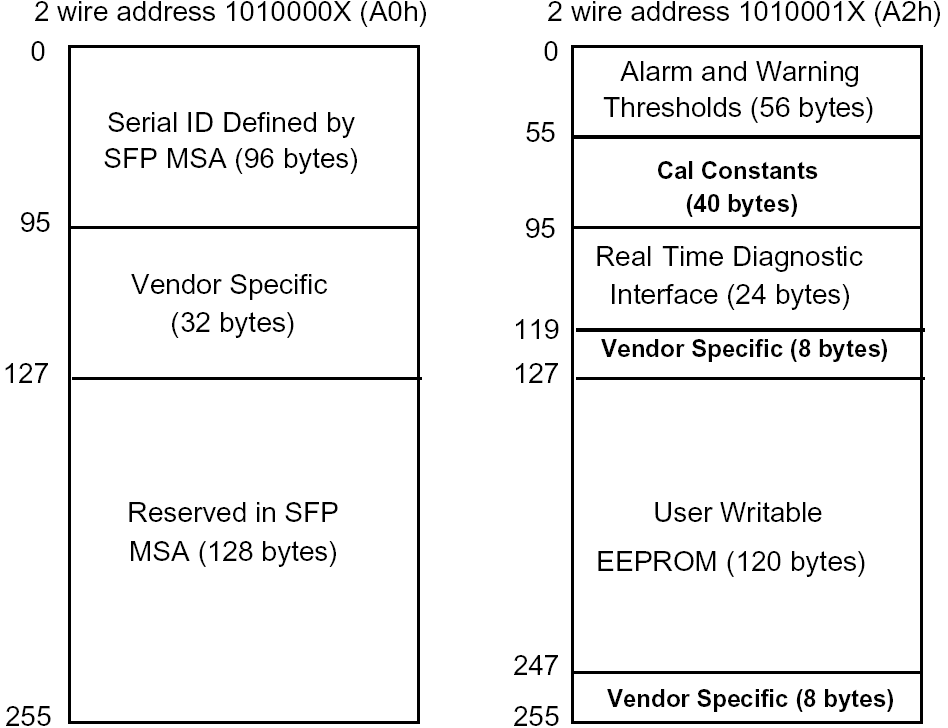

图 3：FTCS-13xx SFP I2C 内存映射 — A0h 地址：Serial ID (96B) + Vendor (32B) + Reserved (128B)；A2h 地址：Alarm Thresholds (56B) + Cal Constants (40B) + Real-Time Diagnostic (24B) + Vendor (8B) + User Writable EEPROM (120B) + Vendor (8B)
机械尺寸 (Mechanical Dimensions)

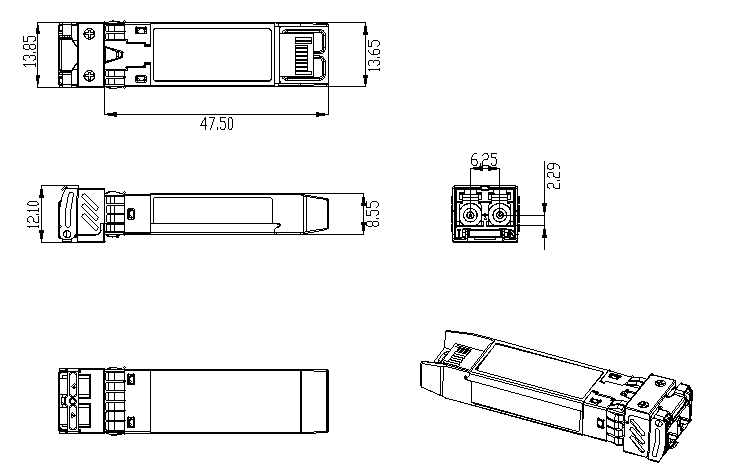

图 4：FTCS-13xx SFP 机械尺寸工程图（5 视角：俯视图/侧视图/光口端面/仰视图/立体斜视图） — 总长 47.50mm，光口端宽 13.85mm，金手指端宽 13.65mm，解锁拉环侧高 12.10mm，金手指端高 8.55mm，双LC光孔中心间距 6.25mm
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | 最小值 (Min) | 最大值 (Max) | 单位 (Unit) |
|---|---|---|---|---|
| 供电电压 (Supply Voltage) | Vcc | -0.5 | 4.5 | V |
| 存储温度 (Storage Temperature) | Ts | -40 | +85 | °C |
| 工作湿度 (Operating Humidity) | – | 5 | 85 | % |
推荐工作条件 (Recommended Operating Conditions)
| 参数 (Parameter) | 符号 (Symbol) | 最小值 (Min) | 典型值 (Typical) | 最大值 (Max) | 单位 (Unit) |
|---|---|---|---|---|---|
| 工作温度 – 商业级 (Operating Case Temp., Standard) | Tc | 0 | — | +70 | °C |
| 工作温度 – 工业级 (Operating Case Temp., Industrial) | Tc | -40 | — | +85 | °C |
| 供电电压 (Power Supply Voltage) | Vcc | 3.135 | 3.30 | 3.465 | V |
| 供电电流 (Power Supply Current) | Icc | — | — | 400 | mA |
| 数据速率 (Data Rate) | — | — | 10/25.78 | — | Gbps |
光学与电气特性 (Optical and Electrical Characteristics)
发射器 (Transmitter)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 (Centre Wavelength) | λc | 1270 | 1310 | 1350 | nm | — |
| 光谱宽度（-20dB）(Spectral Width) | Δλ | — | — | 1 | nm | — |
| 边模抑制比 (SMSR) | SMSR | 30 | — | — | dB | — |
| 平均输出光功率 (Average Output Power) | Pout | -7 | — | +2 | dBm | 1. 注入SMF测试 |
| 消光比 (Extinction Ratio) | ER | 3.5 | — | — | dB | — |
| 数据输入差分摆幅 (Data Input Swing Differential) | VIN | 180 | — | 850 | mV | 2. PECL输入，内部AC耦合+终端匹配 |
| 输入差分阻抗 (Input Differential Impedance) | ZIN | 90 | 100 | 110 | Ω | — |
| TX Disable — Disable | — | — | 2.0 | Vcc | V | — |
| TX Disable — Enable | — | — | 0 | 0.8 | V | — |
| TX Fault — Fault | — | — | 2.0 | Vcc | V | — |
| TX Fault — Normal | — | — | 0 | 0.8 | V | — |
接收器 (Receiver)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 (Centre Wavelength) | λc | 1260 | — | 1600 | nm | — |
| 接收灵敏度 (25G, PRBS 2^31-1, BER ≤5×10⁻⁵) | — | — | — | -13.3 | dBm | 3 |
| 接收灵敏度 (10G, PRBS 2^31-1, BER ≤1×10⁻¹²) | — | — | — | -15 | dBm | 4 |
| 过载光功率 (Receiver Overload, 25G) | — | — | — | +2 | dBm | 3 |
| LOS De-Assert | LOSD | — | — | -15 | dBm | — |
| LOS Assert | LOSA | -30 | — | — | dBm | — |
| LOS Hysteresis | — | 0.5 | — | — | dB | — |
| 数据输出差分摆幅 (Data Output Swing Differential) | Vout | 300 | — | 900 | mV | 5. 内部AC耦合 |
| LOS — High | — | 2.0 | — | Vcc | V | — |
| LOS — Low | — | — | — | 0.8 | V | — |
💡 Notes:
1. 光功率已注入 SMF 测量。
2. PECL 输入，内部 AC 耦合 + 终端匹配。
3. PRBS 2³¹-1 测试码型 @25.78Gbps，BER ≤5×10⁻⁵。
4. PRBS 2³¹-1 测试码型 @10.3125Gbps，BER ≤1×10⁻¹²。
5. 内部 AC 耦合。
时序与电气特性 (Timing and Electrical)
| 参数 (Parameter) | 符号 (Symbol) | Typical | Max | 单位 |
|---|---|---|---|---|
| TX Disable Negate Time | t_on | — | 2 | ms |
| TX Disable Assert Time | t_off | — | 100 | µs |
| Time To Initialize, including Reset of Tx Fault | t_init | — | 300 | ms |
| TX Fault Assert Time | t_fault | — | 100 | µs |
| TX Disable To Reset | t_reset | — | 10 | µs |
| LOS Assert Time | t_loss_on | — | 100 | µs |
| LOS De-assert Time | t_loss_off | — | 100 | µs |
| Serial ID Clock Rate | f_serial_clock | 100 | 400 | KHz |
| MOD_DEF (0:2)-High | VH | 2.0 | Vcc | V |
| MOD_DEF (0:2)-Low | VL | 0 | 0.8 | V |
数字诊断规格 (Diagnostics)
| 参数 (Parameter) | 范围 (Range) | 单位 | 精度 (Accuracy) | 校准 (Calibration) |
|---|---|---|---|---|
| 温度 – 商业级 (Temperature, Standard) | 0 ~ +70 | °C | ±3°C | Internal |
| 温度 – 工业级 (Temperature, Industrial) | -40 ~ +85 | °C | ±3°C | Internal |
| 电压 (Voltage) | 3.0 ~ 3.6 | V | ±3% | Internal |
| 偏置电流 (Bias Current) | 0 ~ 100 | mA | ±10% | Internal |
| TX Power | -7 ~ +2 | dBm | ±3dB | Internal |
| RX Power | -14 ~ +2 | dBm | ±3dB | Internal |
引脚描述 (Pin Descriptions)
| Pin | 信号名 (Signal Name) | 描述 (Description) | 插接顺序 (Plug Seq.) | 备注 (Notes) |
|---|---|---|---|---|
| 1 | VEET | Transmitter Ground (发射端地) | 1 | |
| 2 | TX FAULT | Transmitter Fault Indication (发射端故障指示) | 3 | Note 1 |
| 3 | TX DISABLE | Transmitter Disable (发射端关断) | 3 | Note 2 |
| 4 | SDA | SDA Serial Data Signal (I2C数据) | 3 | |
| 5 | SCL | SCL Serial Clock Signal (I2C时钟) | 3 | |
| 6 | MOD_ABS | Module Absent. Grounded within the module (模块在位检测) | 3 | |
| 7 | RS0 | Not Connected (未连接) | 3 | |
| 8 | LOS | Loss of Signal (信号丢失) | 3 | Note 3 |
| 9 | RS1 | Not Connected (未连接) | 3 | |
| 10 | VEER | Receiver ground (接收端地) | 1 | |
| 11 | VEER | Receiver ground (接收端地) | 1 | |
| 12 | RD- | Inv. Received Data Out (差分接收负) | 3 | Note 4 |
| 13 | RD+ | Received Data Out (差分接收正) | 3 | Note 4 |
| 14 | VEER | Receiver ground (接收端地) | 1 | |
| 15 | VCCR | Receiver Power Supply (接收端电源) | 2 | |
| 16 | VCCT | Transmitter Power Supply (发射端电源) | 2 | |
| 17 | VEET | Transmitter Ground (发射端地) | 1 | |
| 18 | TD+ | Transmit Data In (差分发射正) | 3 | Note 5 |
| 19 | TD- | Inv. Transmit Data In (差分发射负) | 3 | Note 5 |
| 20 | VEET | Transmitter Ground (发射端地) | 1 |
💡 Notes:
1) TX Fault 为开漏输出，需在主机板上用 4.7K~10KΩ 电阻上拉至 2.0V ~ Vcc+0.3V。逻辑 0 = 正常；逻辑 1 = 故障。
2) TDIS > 2.0V 或悬空时激光器关断；TDIS < 0.8V 时使能。
3) LOS 为开漏输出，需在主机板上用 4.7K~10KΩ 电阻上拉至 2.0V ~ 3.6V。逻辑 0 = 正常；逻辑 1 = 信号丢失。
4) RD-/+：差分接收输出，内部 AC 耦合 100Ω 差分线，需在用户 SERDES 端用 100Ω 差分终端。
5) TD-/+：差分发射输入，内部 AC 耦合，模块内置 100Ω 差分终端。
订购信息 (Ordering Information)
| 型号 (Part Number) | 产品描述 (Product Description) |
|---|---|
| FTCS-131X-10D | 1310nm, 10Gbps, LC, 10km, with DDM, 0°C ~ +70°C |
| FTCS-131X-10DI | 1310nm, 10Gbps, LC, 10km, with DDM, -40°C ~ +85°C |
| FTCS-1325G-10D | 1310nm, 25.78Gbps, LC, 10km, with DDM, 0°C ~ +70°C |
| FTCS-1325G-10DI | 1310nm, 25.78Gbps, LC, 10km, with DDM, -40°C ~ +85°C |
💡 型号命名规则：FTCS-13[速率][温度码]-10D[工业码]。其中 速率：1X=10G，25G=25G；温度码：D=商业级（0~+70°C），DI=工业级（-40~+85°C）；10D=10km 距离 + DDM 数字诊断。
