FT-46-MVOA Series Mini型手动可调光衰减器
FT-46-MVOA系列Mini型手动可调光衰减器（Manual Variable Optical Attenuator）通过手动移动遮光元件进入光束来实现衰减。遮光元件可集成并调节到任意衰减范围内的任意衰减值。该衰减器具有低插入损耗、高分辨率、高稳定性和高可靠性，适用于预强调衰减、发射功率控制、线路功率均衡和放大器功率控制等场景。
产品特点
- 高分辨率（High Resolution）
- 紧凑尺寸（Compact Size）
- 低插入损耗
- 高稳定性和可靠性
应用领域
- 光纤传感系统（Fiber Sensing）
- 光纤设备（Fiber Optic Instruments）
- 预强调衰减
- 发射功率控制
- 线路功率均衡
- 放大器功率控制
技术规格 (Specifications)
| 参数 Parameter | 单位 Unit | 规格值 Value |
|---|---|---|
| 工作中心波长 (λc) | nm | 1310, 1480, 1550 或 1310 & 1550 |
| 最大附加损耗 | dB | 0.6 |
| 最大WDL（最小衰减时, 23℃） | dB | 0.3 |
| 最小衰减范围 | dB | 30 |
| 分辨率（10dB衰减范围内） | dB | 0.1 |
| 最小消光比（PM光纤, 23℃） | dB | 20 |
| 最大PDL（SM光纤, λc, 最小衰减, 23℃） | dB | 0.05 |
| 最大TDL（衰减范围, λc2） | dB/℃ | 0.01 |
| 最小回波损耗（SM或PM光纤） | dB | 55 |
| 最小回波损耗（MM光纤） | dB | 25 |
| 最大光功率（连续波） | mW | 300 |
| 工作温度 | ℃ | 0 ~ +70 |
| 储存温度 | ℃ | -40 ~ +85 |

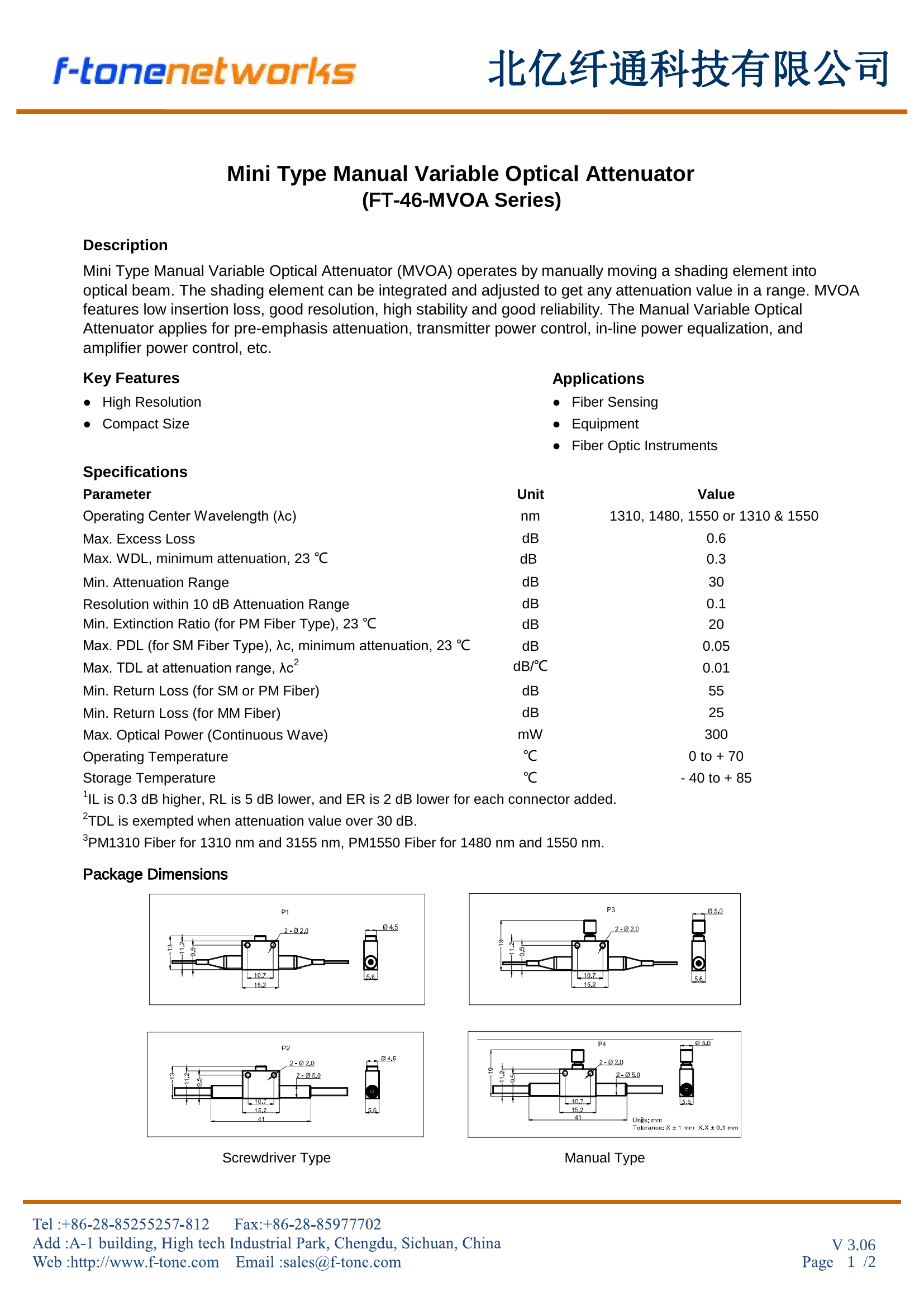

封装尺寸
提供两种封装类型：螺丝刀调节型（Screwdriver Type）和手动调节型（Manual Type）。
注：P1和P3封装设计用于250μm或900μm光纤套管；P2和P4封装设计用于2mm或3mm光纤缆。

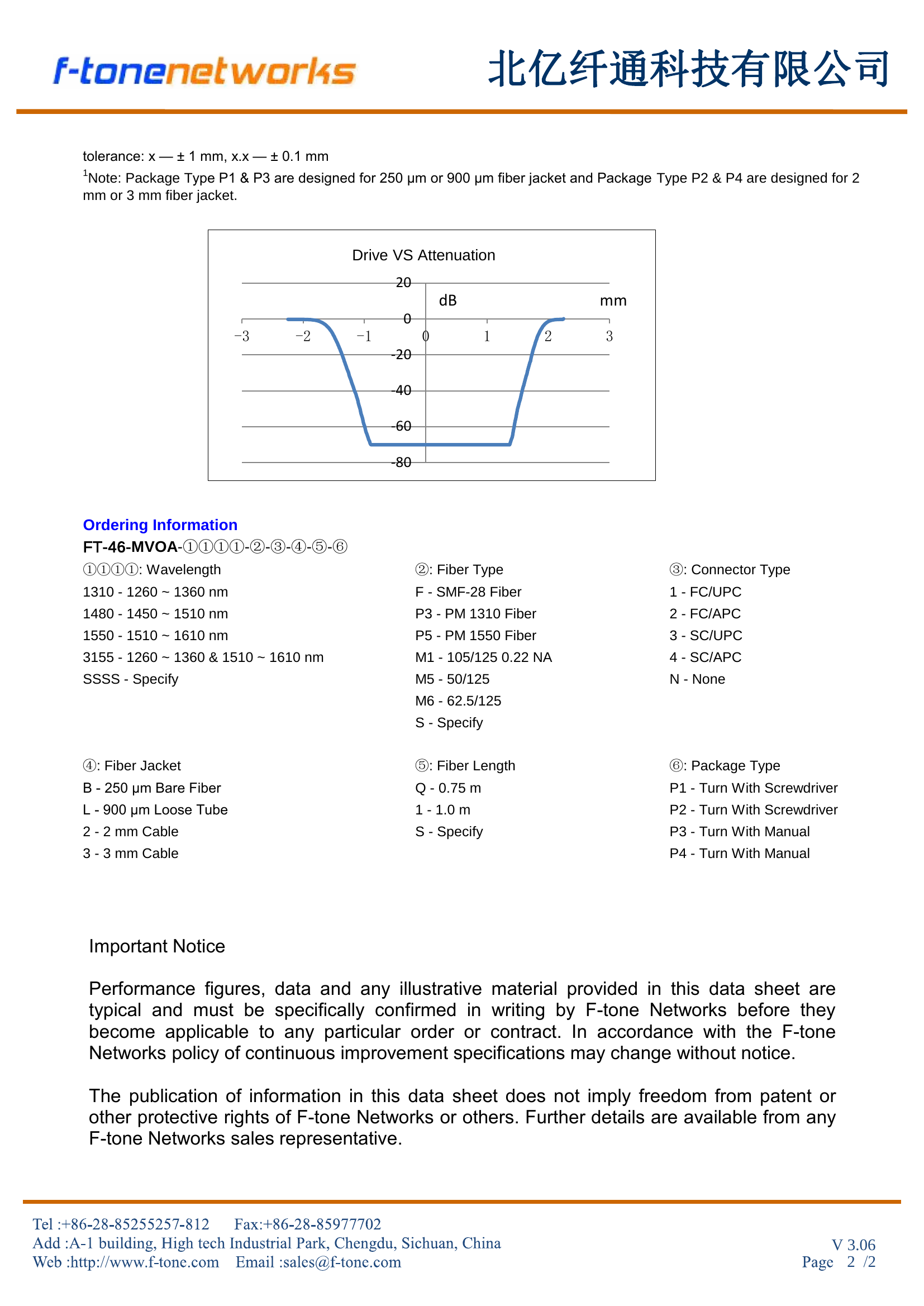

驱动-衰减曲线
选型信息 (Ordering Information)
型号格式：FT-46-MVOA-①①①①-②-③-④-⑤-⑥
①①①① 波长
| 代码 | 波长范围 |
|---|---|
| 1310 | 1260 ~ 1360 nm |
| 1480 | 1450 ~ 1510 nm |
| 1550 | 1510 ~ 1610 nm |
| 3155 | 1260 ~ 1360 & 1510 ~ 1610 nm |
| SSSS | 指定波长 |
② 光纤类型
| 代码 | 光纤类型 |
|---|---|
| F | SMF-28 Fiber |
| P3 | PM 1310 Fiber |
| P5 | PM 1550 Fiber |
| M1 | 105/125 0.22 NA |
| M5 | 50/125 |
| M6 | 62.5/125 |
③ 连接器类型
| 代码 | 连接器类型 |
|---|---|
| 1 | FC/UPC |
| 2 | FC/APC |
| 3 | SC/UPC |
| 4 | SC/APC |
| N | None |
| S | 指定 |
④ 光纤套管类型
| 代码 | 类型 |
|---|---|
| B | 250μm Bare Fiber |
| L | 900μm Loose Tube |
| 2 | 2mm Cable |
| 3 | 3mm Cable |
⑤ 光纤长度
| 代码 | 长度 |
|---|---|
| Q | 0.75m |
| 1 | 1.0m |
| S | 指定 |
⑥ 封装类型
| 代码 | 类型 |
|---|---|
| P1 | 螺丝刀调节型（250μm/900μm） |
| P2 | 螺丝刀调节型（2mm/3mm） |
| P3 | 手动调节型（250μm/900μm） |
| P4 | 手动调节型（2mm/3mm） |
