产品简介 / Product Overview

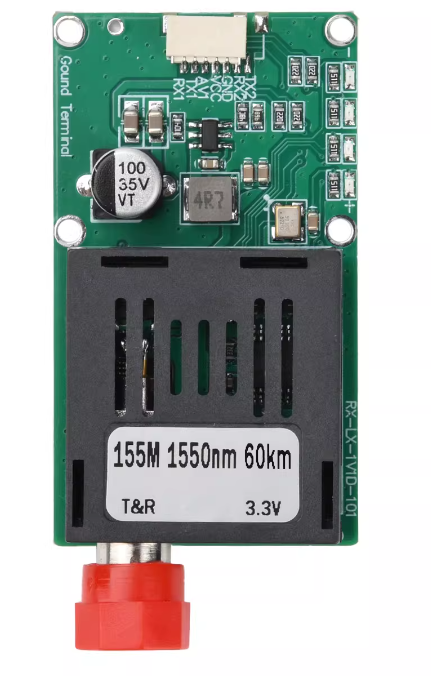

1V-1TTL-60KM 是北亿纤通（F-tone Networks）推出的一款 1路视频 + 1路数据 数字光端机，型号 1V-1TTL-60KM。该产品采用全数字视频无压缩数字光纤传输技术，可在单芯单模光纤上同时、同步、无失真、高质量地传输 1路 PAL/NTSC/SECAM 视频信号 与 1路 RS-232/422/485/TTL 数据信号，单模无中继最大传输距离可达 60 公里。
设备采用先进电路设计，全硬件方案，确保设备的高可靠性、一致性与稳定性，适用于安防监控、工业控制、智能交通、广播电视、远程会议等不同工作环境的视频与数据业务传输。
主要特点 / Key Features
- 无压缩、实时信号传输：全数字无压缩传输技术，保证视频无失真、零延迟
- 百兆光纤传输：百兆级光纤传输带宽，大容量，易于升级
- 先进电路设计：全硬件方案，确保设备的高可靠性、一致性和稳定性
- 状态指示：电源和其它参数状态指示灯，可实时监视系统运行状况
- 单模光纤传输：支持单模光纤传输，提供 FC 光纤接口（可定制 SC/ST）
- 超长距离传输：单模无中继最大传输距离可达 60 公里
- 多协议数据接口：支持 RS-232 / RS-422 / RS-485 / TTL 多种数据信号
- 多制式视频兼容：PAL / NTSC / SECAM 自动兼容
- 工业级工作温度：-20～+70℃ 工作温度范围，适应严苛环境
- 迷你型设计：50mm × 30mm × 8.5mm 紧凑外观，仅 15g，轻巧便携
应用场景 / Applications
- 安防监控：CCTV 闭路电视视频监控系统的远距离光纤传输
- 智能交通：高速公路、隧道、桥梁等场景的实时视频与控制数据传输
- 工业控制：工厂自动化、远程设备监控、PLC 控制信号传输
- 广播电视：演播室与发射台之间的高质量视频传输
- 远程会议：跨地域高清视频会议信号传输
- 电力系统：变电站、输电线路的远程视频监控与数据采集
- 军事与公共安全：远距离、高可靠的视频与数据通信
产品参数 / Specifications
1. 总体功能 / Overall Functionality
| 分类 | 参数项 | 参数值 |
|---|---|---|
| 功能 | 传输信号类别 | 视频、数据、百兆网络、音频、电话信号 |
| 功能 | 传输信道 | 1路（1V+1D） |
| 光纤 | 输入光中心波长 | 单模（1310nm，1550nm） |
| 光纤 | 发射功率 | －1 ~ +5 dBm 平均光功率 @ 1310/1550nm |
| 光纤 | 光接收灵敏度 | －34 dBm 平均光功率 @ 1310/1550nm |
| 光纤 | 光纤接口 | 单模单纤 FC / SC / ST 光纤接口（默认 FC） |
| 光纤 | 传输距离 | 60 公里 单模光纤 |
2. 电源部分 / Power Supply
| 分类 | 参数项 | 参数值 |
|---|---|---|
| 电源部分 | 供电方式 | 电源适配器供电 |
| 电源部分 | 适应电压范围 | 5 VDC |
| 电源部分 | 功耗 | < 10 W |
3. 视频部分 / Video Interface
| 分类 | 参数项 | 参数值 |
|---|---|---|
| 视频部分 | 视频接口数 | 1 路视频 |
| 视频部分 | 视频格式 | PAL / NTSC / SECAM 自动兼容 |
| 视频部分 | 视频带宽 | 8 MHz |
| 视频部分 | 视频采样率 | 20 MHz 高速采样 |
| 视频部分 | 微分增益 (DG) | < 1% （典型值） |
| 视频部分 | 微分相位 (DP) | < 0.7° （典型值） |
| 视频部分 | 视频信噪比 (S/N) | ≥ 67 dB （加权） |
| 视频部分 | 视频接口 | BNC / SH1.0 |
4. 数据部分 / Data Interface
| 分类 | 参数项 | 参数值 |
|---|---|---|
| 数据部分 | 数据接口 | 工业级接线端子（凤凰端子）/ SH1.0 |
| 数据部分 | 接口信号 | RS-232 / RS-422 / RS-485 / TTL |
5. 操作环境与机体属性 / Environment & Mechanical
| 分类 | 参数项 | 参数值 |
|---|---|---|
| 操作环境 | 工作温度 | -20 ~ +70 ℃ |
| 机体属性 | 尺寸 (长 × 宽 × 高) | 50 mm × 30 mm × 8.5 mm |
| 机体属性 | 重量 | 15 g |
| 可靠性 | 平均故障间隔时间 (MTBF) | > 30000 小时 |
订购信息 / Ordering Information
| 型号 | 产品描述 | 包装 |
|---|---|---|
| 1V-1TTL-60KM | 1路视频 + 1路数据 数字光端机，单模单纤，1310/1550nm，60km，FC 接口，5VDC | 单机 |
说明：1V = 1 Video（1路视频），1D = 1 Data（1路数据），TTL 表示默认数据信号为 TTL 电平，可订制为 RS-232/422/485。60KM 表示单模光纤最大无中继传输距离。SC/ST 光纤接口可定制。
公司信息 / Company Information
| 公司名 / Company | 北亿纤通 | F-toneNetworks |
| 地区 / Region | 中国四川天府新区 / Sichuan Tianfu New Area, China |
| 服务区域 / Service Area | 全球 / Global |
| 企业电话 / Tel | 028-85255257 |
| 企业传真 / Fax | 028-85977702 |
| 企业手机 / Mobile | 19081343401 |
| 官方网站 / Website | https://www.f-tone.com |
| 人事部 / HR | hr@f-tone.com |
| 市场部 / Sales | sales@f-tone.com |
| 技术支持 / Support | support@f-tone.com |
本产品为 1V-1D 系列 1路视频1路数据光端机 产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
