产品概述
FT-S59-0M019-D0S01是一款QSFP28 1X1 CONNECTOR（单端口连接器），专为QSFP28光模块设计。
该产品采用38引脚焊针（Solder Leads）设计，支持PCB板载焊接安装，适用于各种数据中心和网络设备应用。
本产品符合QSFP28行业标准，支持单端口配置，可与QSFP28光模块配合使用，提供可靠的光纤连接解决方案。
产品规格
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-S59-0M019-D0S01 |
| 产品名称 | QSFP28 1X1 CONNECTOR（单端口连接器） |
| 版本 | REV.A |
| 制造商 | 北亿纤通科技有限公司 (F-tone Networks) |
| 适用模块 | QSFP28 光模块 |
| 端口数量 | 1X1 单端口 |
| 引脚数量 | 38 Solder Leads（焊针） |
| 外形尺寸 | 符合QSFP28标准 |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ |
| 安装方式 | PCB板载焊接 |
| 应用 | 数据中心、网络设备 |
机械尺寸
| 参数 | 数值 | 单位 |
|---|---|---|
| 总长度 | 18.20 | mm |
| 宽度 | 16.600 | mm |
| 高度 | 6.00 | mm |
| 引脚间距 | 0.80 | mm TYP |
| 安装孔直径 | Ø1.400 (x2) | mm |
| 引脚间距 (PIN 1-19) | 12.75 | mm |
| 引脚间距 (PIN 20-38) | 5.35 | mm |
订购信息
| 型号 | 配置 | 端口数量 | 引脚数量 | 工作温度 |
|---|---|---|---|---|
| FT-S59-0M019-D0S01 | QSFP28 1X1 CONNECTOR | 单端口 | 38 | -40℃~+85℃ |
引脚定义
本产品采用38引脚焊针设计：
- PIN 1-19: Row A 信号引脚（间距12.75mm）
- PIN 20-38: Row B 信号引脚（间距5.35mm）
基准定义：
- Datum G: 由Paddle Card宽度的中心线定义
- Datum H: 由第三接触点（Third Mate Contacts）的最前外边缘定义，每侧独立确定
- Datum J: 由Paddle Card顶面定义
PCB设计要求：
- 所有定义的接触焊盘边缘0.05mm范围内无焊盘阻焊
- Paddle Card侧边与末端接触点之间无焊盘阻焊
产品特性
- 支持QSFP28标准光模块
- 单端口设计（1X1配置）
- 38引脚焊针（Solder Leads）设计
- 0.80mm标准引脚间距
- PCB板载焊接安装
- 符合RoHS环保要求
- 宽工作温度范围：-40℃~+85℃
- 适用于数据中心和网络设备
应用领域
- 数据中心交换机
- 企业级路由器
- 服务器网络接口
- 存储区域网络(SAN)
- 高性能计算(HPC)
- 通信网络设备

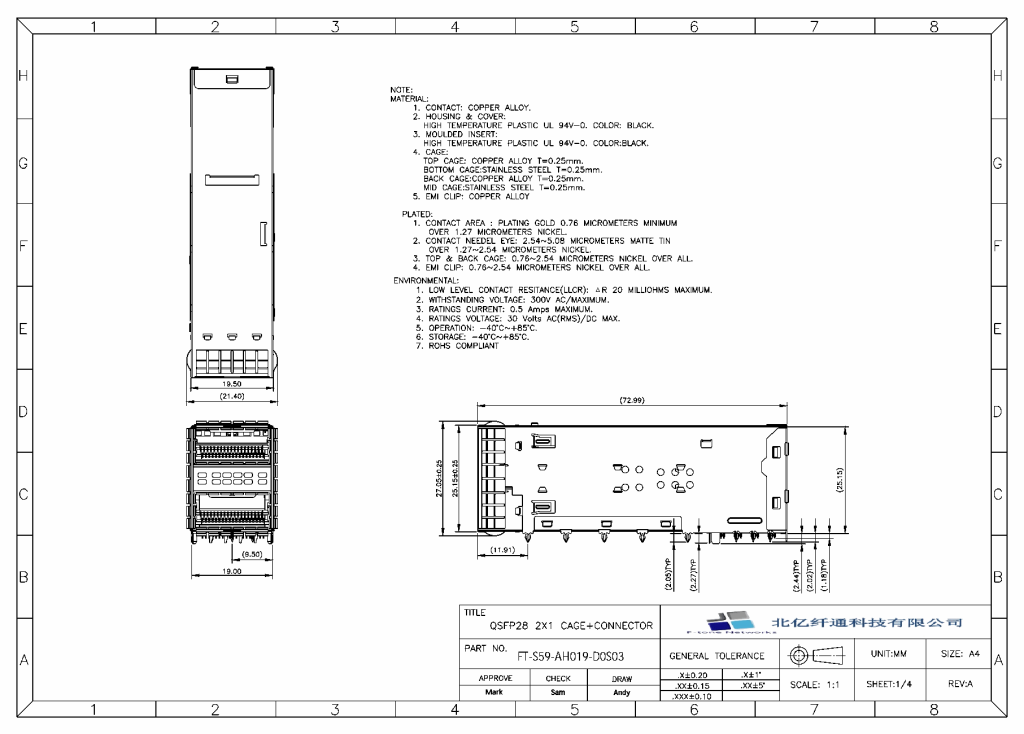

技术图纸
