产品概述 / Product Overview
FTRS-M13L1-02xx 多模双纤双向超短型光收发模块将发送和接收部分封装在一个小尺寸金属壳体内，增强了模块抗电磁干扰能力。
光发射部分采用大功率LD，发送信号引脚接口电平标准为LVTTL。光接收部分包括PIN、前置跨阻放大器和限幅放大器，接收信号引脚接口电平标准为LVTTL。
模块经过严格的军品级筛选及环境试验，保证了模块的可靠性和环境适应性，具有抗振动、抗电磁干扰、耐湿热、温度适应性强等特点，广泛适用于机载、舰载、高海拔等环境。
模块体积小，重量轻，全金属结构，高度仅12mm，易于安装在空间狭小的插板或机箱内。
产品特点 / Features
- 更紧凑的结构设计——模块高度仅12mm
- 适应于高速信号完整性的表贴I/O引脚
- 全金属外壳
- 军品级温度范围，采用抗振动设计
- 3.3V单电源供电
- LC接口形式
应用领域 / Applications
- 各种数字光通信系统
- 控制信号传输
模块参数指标 / Module Parameters
绝对最大额定值 / Absolute Maximum Ratings
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 / Operating Voltage | VCC | +3.0 | — | +3.6 | V |
| 工作温度（外壳温度）/ Operating Temperature | TA | -40 | — | +85 | ℃ |
| 存储温度 / Storage Temperature | TSTG | -55 | — | +85 | ℃ |
| 焊接温度 / Soldering Temperature | TSOLD | — | — | +260 | ℃ |
| 焊接时间 / Soldering Time | tSOLD | — | — | 5 | s |
| 数据输入电压 / Data Input Voltage | VI | 3.0 | — | 3.3 | V |
备注：1、模块不能过回流焊机；2、引脚焊接后的清洗不能用喷淋方式，只能用擦拭方式进行。
通用特性 / General Characteristics
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 / Operating Voltage | VCC | +3.0 | +3.3 | +3.6 | V |
| 工作电流 / Operating Current | ICC | — | — | 50 | mA |
模块性能参数 / Performance Specifications
发送部分 / Transmitter (VCC=3.3V, TA=25℃, 25Mbps)
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 速率 / Data Rate | Bitrate | DC | 25Mbps | — | — |
| 输出光功率 / Output Power | PO | -9 | — | — | dBm |
| 输出光波长1 / Wavelength 1 | λOUT1 | 1300 | 1310 | 1320 | nm |
| 输出光波长2 / Wavelength 2 | λOUT2 | 1540 | 1550 | 1560 | nm |
| 消光比 / Extinction Ratio | ER | — | 10 | — | dB |
| 光信号上升/下降时间 (20%~80%) | tR,F | — | — | 20 | ns |
| 抖动 / Jitter | Tj | — | — | 10 | ns |
接收部分 / Receiver (VCC=3.3V, TA=25℃, 25Mbps)
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 接收灵敏度 / Receiver Sensitivity | S | — | — | -15 | dBm |
| 抖动 / Jitter | Tj | — | — | 10 | ns |
| 光输入波长范围 / Input Wavelength Range | λIN | 1270 | — | 1600 | nm |
| 光回波损耗 / Optical Return Loss | ORL | — | — | -12 | dB |
模块引脚定义 / Pin Configuration
| 引脚 | 符号 | 类型 | 描述 |
|---|---|---|---|
| 1 | X | X | X |
| 2 | GND | Supply | 发送端地 / Transmitter Ground |
| 3 | TD | LVTTL | 发送数据 / Transmit Data |
| 4 | VCCTX | Supply | 发送端电源 / Transmitter Power |
| 5 | X | X | X |
| 6 | X | X | X |
| 7 | X | X | X |
| 8 | VCCRX | Supply | 接收端电源 / Receiver Power |
| 9 | RD | LVTTL | 接收数据 / Receive Data |
| 10 | GND | Supply | 接收端地 / Receiver Ground |
外型尺寸图 / Dimension Drawings

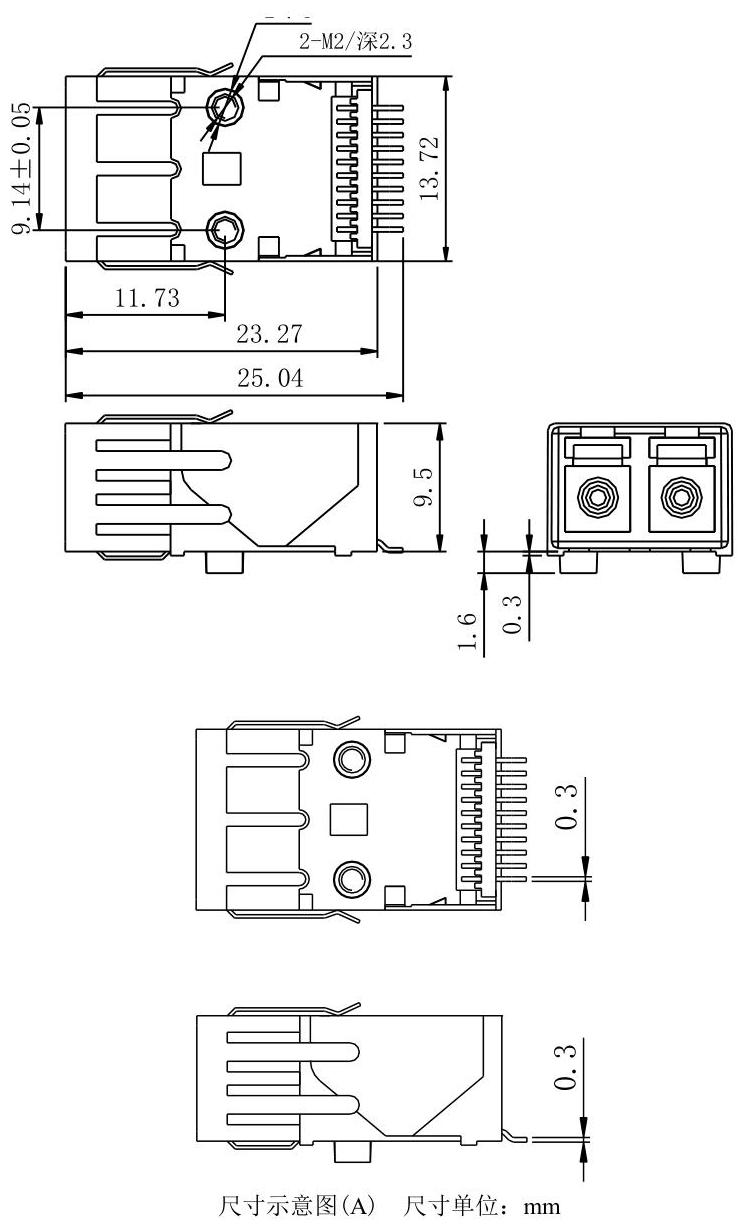

外型尺寸图(A)

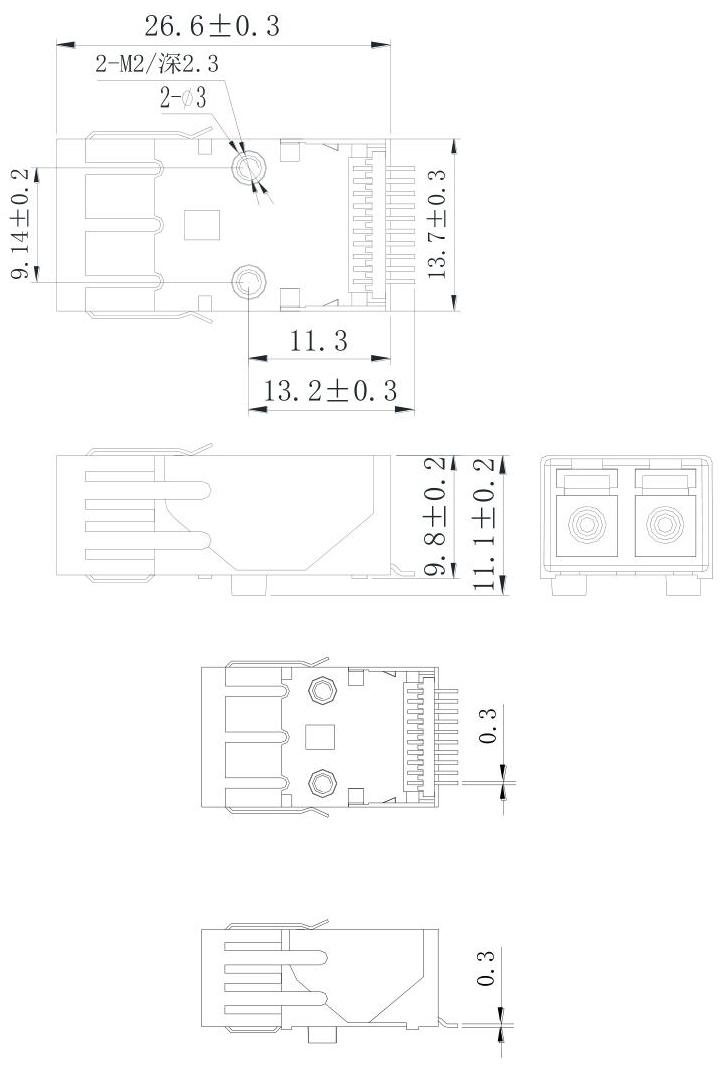

外型尺寸图(CWDM波长) / 尺寸单位：mm

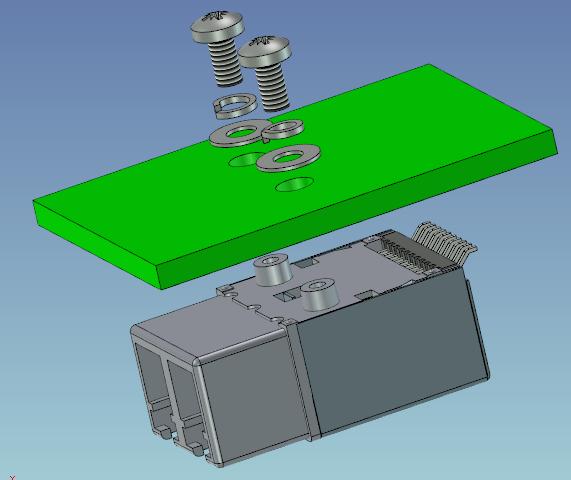

模块安装示意图 / Installation Layout

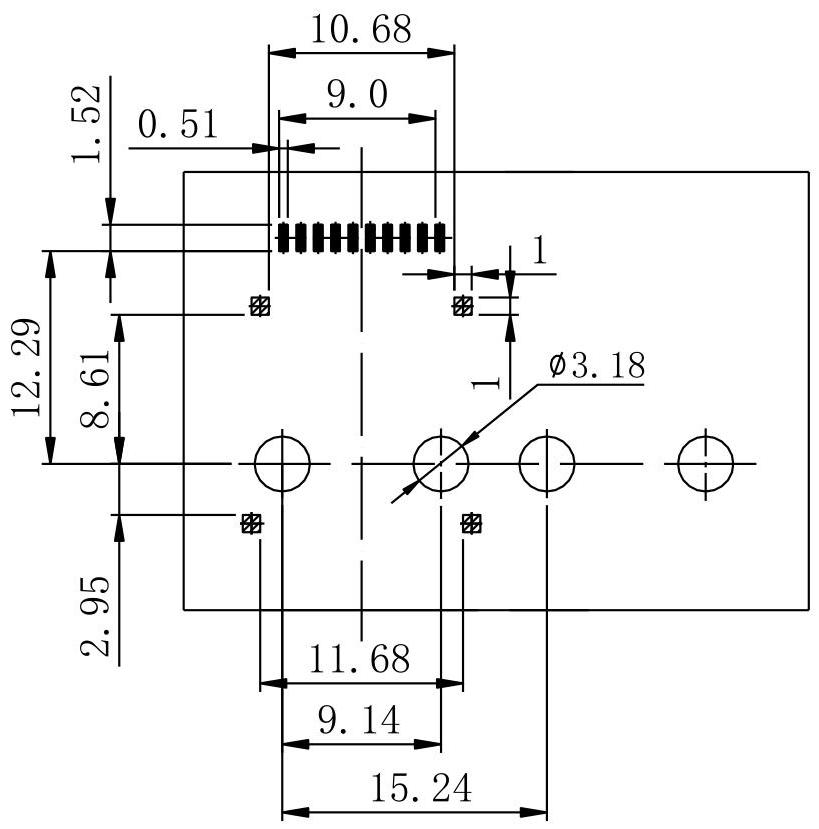

PCB安装尺寸图（顶视图）

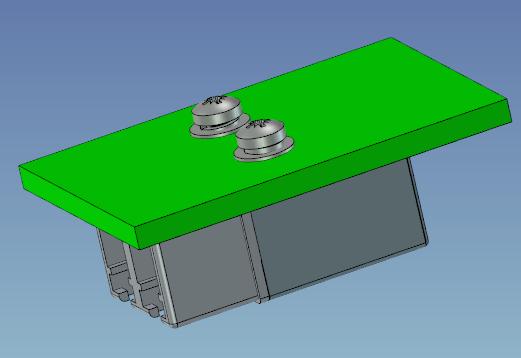

模块安装示意图

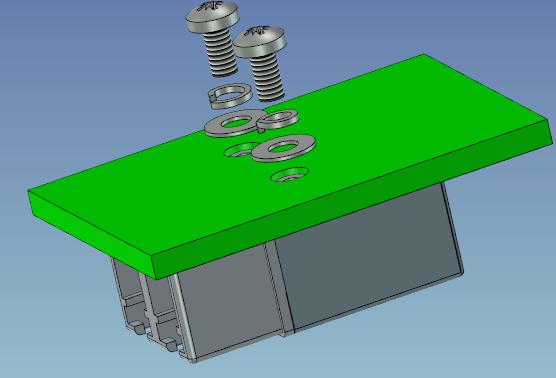

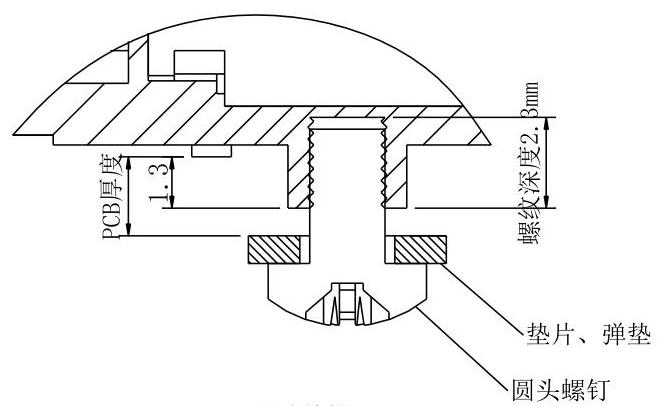

模块安装指导 / Installation Guide
尺寸单位：mm。模块安装选用的螺钉、垫片、弹垫规格和数量见下表。
模块螺钉安装表
| 序号 | PCB板厚度(mm) | 螺钉规格 | 数量(个) | 垫片规格 | 垫片数量(个) | 弹垫规格 | 弹垫数量(个) |
|---|---|---|---|---|---|---|---|
| 1 | 1.6 | 圆头M2×3mm | 1 | φ2 | 1 | φ2 | 1 |
| 2 | 2.0 | 圆头M2×4mm | 1 | φ2 | 1 | φ2 | 1 |
| 3 | 2.2 | 圆头M2×4mm | 1 | φ2 | 1 | φ2 | 1 |
| 4 | 2.5 | 圆头M2×4mm | 1 | φ2 | 1 | φ2 | 1 |
参考标准：GB 818-2000 十字槽盘头螺钉 / GB 93-1987 标准型弹簧垫圈 / GB 97-1987 平垫圈
订购信息 / Ordering Information
| 型号 / Part Number | 产品描述 / Product Description |
|---|---|
| FTRS-M13L1-02 | 超短型光收发一体模块，多模，1310nm，0-2km，商业级 |
| FTRS-M13L1-021 | 超短型光收发一体模块，多模，1310nm，0-2km，工业级 |
| FTRS-M13L1-02M | 超短型光收发一体模块，多模，1310nm，0-2km，军用级 |
产品信息 / Product Information
本产品为 多模双纤双向超短型光收发一体模块（FTRS系列） 产品线，详细信息，请联系我们的销售人员，谢谢！
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
