FTCS-L131X-10Dxx 10.3Gbps SFP+ 1310nm 单模10km光收发器

产品描述

F-tone Networks 的 FTCS-L131X-10Dxx 是一款高性能、高性价比的 10.3Gbps SFP+ 光收发器，支持 10Gbps 数据速率，配合单模光纤（SMF）传输距离最远可达 10km。

该收发器由两部分组成：1310nm DFB 激光发射器和 MCU 控制单元。所有模块均满足 Class I 激光安全要求。模块兼容 SFP 多源协议（MSA）及 SFF-8472 数字诊断功能，并支持电回环（Electrical Loopback）功能。

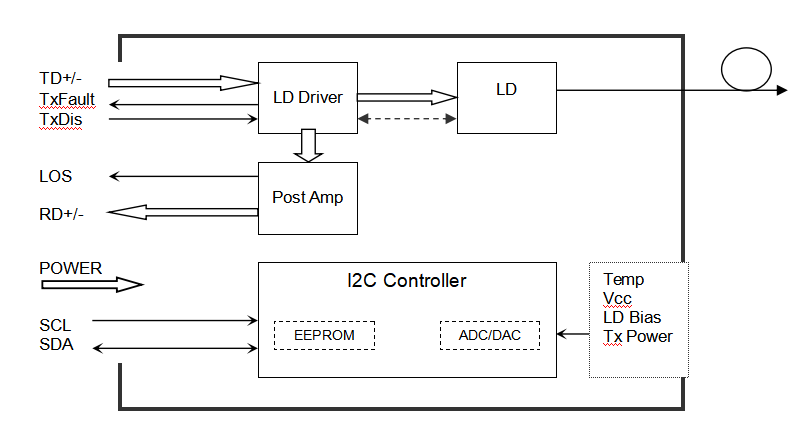

FTCS-L131X-10Dxx SFP+ 收发器功能框图

产品特性

  • 支持最高 10.7Gb/s 数据速率
  • 可热插拔 SFP+ 封装
  • 1310nm DFB 激光器，单模光纤传输最远可达 10km
  • 符合 SFP+ MSA 和 SFF-8472
  • 符合 RoHS
  • 单 +3.3V 电源供电
  • 实时数字诊断监控（DDM）
  • 支持电回环（Electrical Loopback）
  • 工作外壳温度：标准型 0~+70℃，工业级 -40~+85℃

应用领域

  • 10Gbps 光系统
  • 10GBASE-LR @10.3125Gbps
  • 10GBASE-LW @9.953Gbps
  • LTE 系统
  • 其他光链路

绝对最大额定值

参数 符号 最小值 最大值 单位
电源电压 VCC -0.5 4.5 V
存储温度 TS -40 +85 ℃
工作湿度 – 5 85 %

推荐工作条件

参数 符号 最小值 典型值 最大值 单位
工作外壳温度（标准型） Tc 0 +70 ℃
工作外壳温度（扩展型） Tc -20 +80 ℃
工作外壳温度（工业级） Tc -40 +85 ℃
电源电压 VCC 3.135 3.30 3.465 V
电源电流 ICC 300 mA
数据速率 1.0 10.3 10.7 Gbps

光学与电气特性

参数 符号 最小值 典型值 最大值 单位 备注
发射器
中心波长 λc 1270 1310 1350 nm
光谱宽度（-20dB） Δλ 1 nm
边模抑制比 SMSR 30 – dB
平均输出功率 Pout -6.5 -0.5 dBm 1
消光比 ER 3.5 dB
数据输入差分摆幅 VIN 180 850 mV
输入差分阻抗 ZIN 90 100 110 Ω
TX 禁用（禁用） 2.0 VCC V
TX 禁用（使能） 0 0.8 V
TX 故障（故障） 2.0 VCC V
TX 故障（正常） 0 0.8 V
接收器
中心波长 λc – – – nm
接收灵敏度 – dBm 2
接收过载 – dBm 2
LOS 去断言 LOSD – dBm
LOS 断言 LOSA – dBm
LOS 迟滞 – dB
数据输出差分摆幅 Vout – – mV 3
LOS（高） 2.0 VCC V
LOS（低） 0.8 V

备注：

  • 1. 光功率注入单模光纤（SMF）。
  • 2. 采用 PRBS 231-1 测试模式 @10312Mbps，BER ≤1×10-12 测得。
  • 3. 内部 AC 耦合。

时序与电气特性

参数 符号 最小值 典型值 最大值 单位
Tx 禁用取消时间 t_on 1 ms
Tx 禁用断言时间 t_off 10 µs
初始化时间（含 Tx Fault 复位） t_init 300 ms
Tx Fault 断言时间 t_fault 100 µs
Tx 禁用复位 t_reset 10 µs
LOS 断言时间 t_loss_on 100 µs
LOS 去断言时间 t_loss_off 100 µs
串行 ID 时钟速率 f_serial_clock 100 400 KHz
MOD_DEF(0:2)-高 VH 2 VCC V
MOD_DEF(0:2)-低 VL 0.8 V

诊断

参数 范围 单位 精度 校准
温度（标准型） 0 to +70 ℃ ±3℃ 内部
温度（扩展型） -20 to +80 ℃ ±3℃ 内部
温度（工业级） -40 to +85 ℃ ±3℃ 内部
电压 3.0 to 3.6 V ±3% 内部
偏置电流 0 to 100 mA ±10% 内部
TX 功率 -6.5 to -0.5 dBm ±3dB 内部
RX 功率 – dBm ±3dB 内部

数字诊断内存映射

收发器通过 2 线串行接口（SCL、SDA）提供串行 ID 内存内容以及当前工作状态的诊断信息。支持内部校准或外部校准的诊断信息，包括接收光功率监控、发射光功率监控、偏置电流监控、电源电压监控和温度监控。

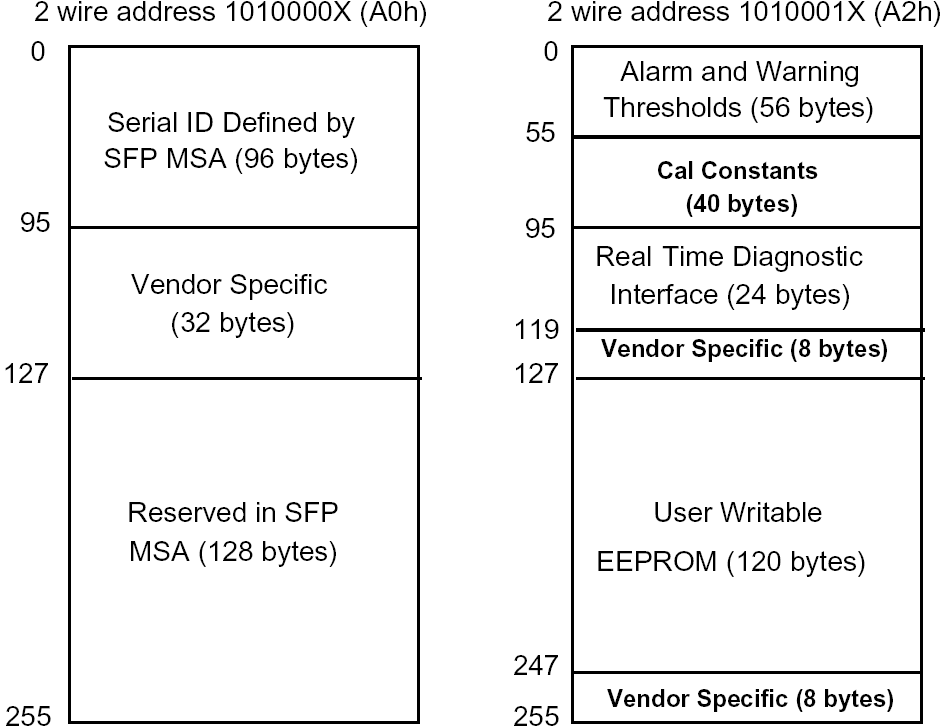

FTCS-L131X-10Dxx 数字诊断内存映射

引脚定义

引脚 信号名称 描述 插拔顺序 备注
1 VEET 发射器地 1
2 TX FAULT 发射器故障指示 3 备注 1
3 TX DISABLE 发射器禁用 3 备注 2
4 SDA SDA 串行数据信号 3
5 SCL SCL 串行时钟信号 3
6 MOD_ABS 模块存在指示，模块内部接地 3
7 RS0 未连接 3
8 LOS 信号丢失 3 备注 3
9 RS1 未连接 3
10 VEER 接收器地 1
11 VEER 接收器地 1
12 RD- 反相接收数据输出 3 备注 4
13 RD+ 接收数据输出 3 备注 4
14 VEER 接收器地 1
15 VCCR 接收器电源 2
16 VCCT 发射器电源 2
17 VEET 发射器地 1
18 TD+ 发射数据输入 3 备注 5
19 TD- 反相发射数据输入 3 备注 5
20 VEET 发射器地 1

备注：插拔顺序（Plug Seq.）指热插拔时引脚的接合顺序。

  • 1) TX Fault 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 VCC+0.3V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示某种激光故障。低电平时输出被拉至小于 0.8V。
  • 2) TDIS >2.0V 或开路时关闭激光输出，TDIS <0.8V 时使能。
  • 3) LOS 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 3.6V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示信号丢失。
  • 4) RD-/+：差分接收输出，内部 AC 耦合的 100 差分线，应在用户 SERDES 处以 100Ω（差分）端接。
  • 5) TD-/+：差分发射输入，内部 AC 耦合、模块内部带 100Ω 差分终端的差分线。

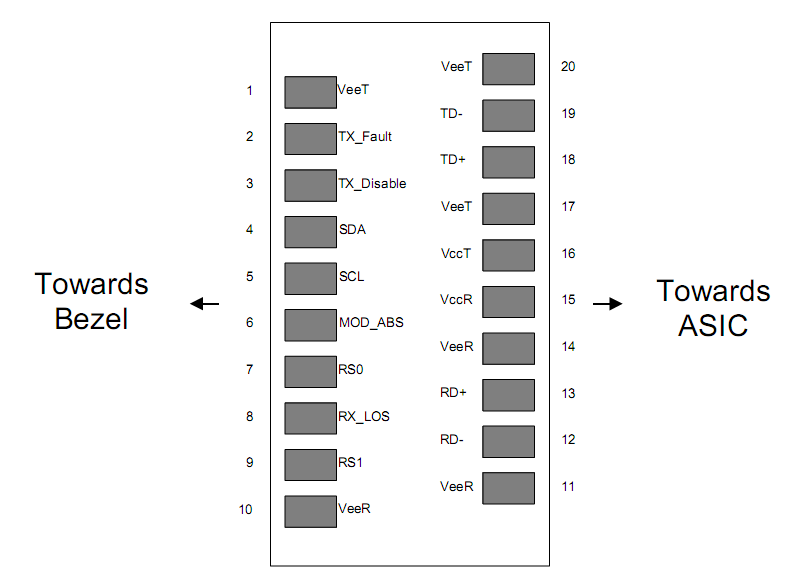

FTCS-L131X-10Dxx 引脚定义示意图

推荐接口电路

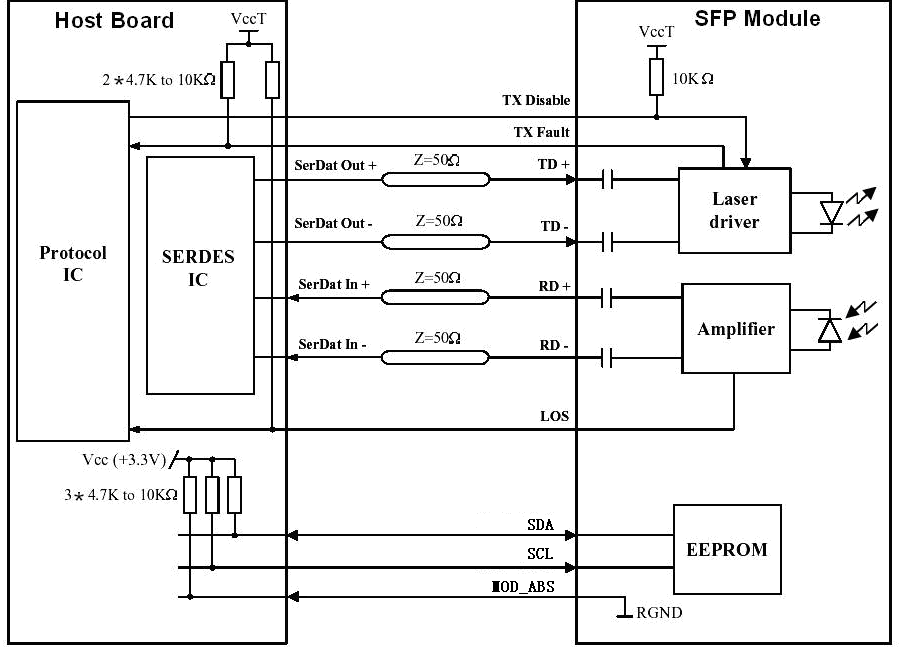

FTCS-L131X-10Dxx 推荐接口电路

机械尺寸

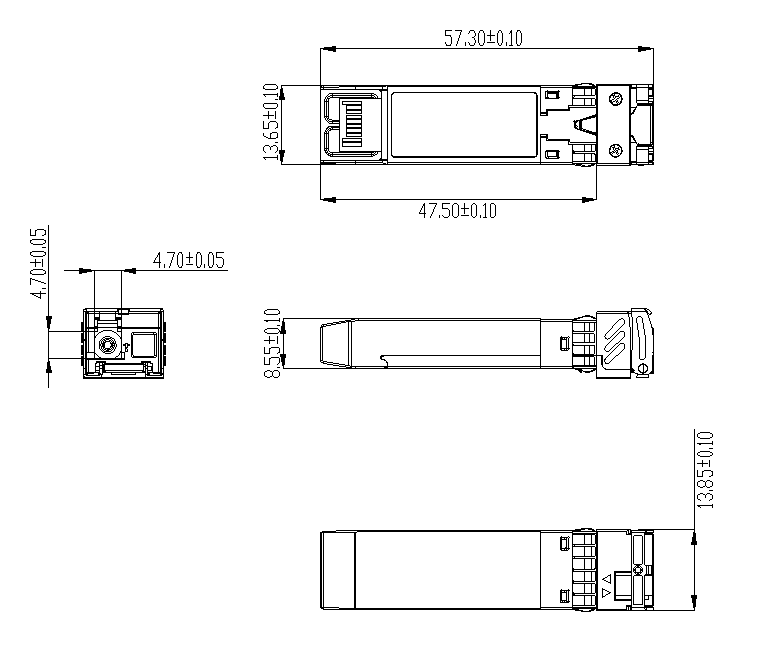

FTCS-L131X-10Dxx 机械尺寸图

订购信息

型号 产品描述
FTCS-L131X-10D 电回环，1310nm，10Gbps 发射，LC，10km，0℃~+70℃，带 DDM
FTCS-L131X-10DI 电回环，1310nm，10Gbps 发射，LC，10km，-40℃~+85℃，带 DDM
公司名：北亿纤通 | F-tone Networks
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com

本产品为光模块产品线，详细信息，请联系我们的销售人员，谢谢！

Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
