产品描述
F-tone Networks 的 FTCS-Rxx1X-10D 是一款高性能、高性价比的 10.3Gbps SFP+ 光接收模块，支持 10Gbps 数据速率，配合单模光纤（SMF）传输距离最远可达 10km。
该模块由 PIN 光电探测器、集成跨阻前置放大器（TIA）以及 MCU 控制单元组成，为纯接收型（Rx）模块。所有模块均满足 Class I 激光安全要求。模块兼容 SFP 多源协议（MSA）及 SFF-8472 数字诊断功能。
产品特性
- 支持最高 10.7Gb/s 数据速率
- 可热插拔 SFP+ 封装
- PIN 光电探测器，单模光纤传输最远可达 10km
- 符合 SFP+ MSA 和 SFF-8472，采用双工 LC 接口
- 符合 RoHS
- 单 +3.3V 电源供电
- 实时数字诊断监控（DDM）
- 工作外壳温度：标准型 0~+70℃
应用领域
- 10Gbps 光系统
- 10GBASE-LR @10.3125Gbps
- 10GBASE-LW @9.953Gbps
- LTE 系统
- 其他光链路
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 电源电压 | VCC | -0.5 | 4.5 | V |
| 存储温度 | TS | -40 | +85 | ℃ |
| 工作湿度 | – | 5 | 85 | % |
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作外壳温度 | Tc | 0 | +70 | ℃ | |
| 电源电压 | VCC | 3.135 | 3.30 | 3.465 | V |
| 电源电流 | ICC | 250 | mA | ||
| 数据速率 | 1.0 | 10.3 | 10.7 | Gbps |
光学与电气特性
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 发射器（本产品为接收型模块，无发射器） | ||||||
| 接收器 | ||||||
| 中心波长 | λc | 1260 | 1620 | nm | ||
| 接收灵敏度 | -14 | dBm | 1 | |||
| 接收过载 | 1 | dBm | 1 | |||
| LOS 去断言 | LOSD | -15 | dBm | |||
| LOS 断言 | LOSA | -28 | dBm | |||
| LOS 迟滞 | 0.5 | dB | ||||
| 数据输出差分摆幅 | Vout | 300 | 900 | mV | 2 | |
| LOS（高） | 2.0 | VCC | V | |||
| LOS（低） | 0.8 | V | ||||
备注：
- 1. 采用 PRBS 231-1 测试模式 @10312Mbps，BER ≤1×10-12 测得。
- 2. 内部 AC 耦合。
时序与电气特性
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Tx 禁用取消时间 | t_on | 1 | ms | ||
| Tx 禁用断言时间 | t_off | 10 | µs | ||
| 初始化时间（含 Tx Fault 复位） | t_init | 300 | ms | ||
| Tx Fault 断言时间 | t_fault | 100 | µs | ||
| Tx 禁用复位 | t_reset | 10 | µs | ||
| LOS 断言时间 | t_loss_on | 100 | µs | ||
| LOS 去断言时间 | t_loss_off | 100 | µs | ||
| 串行 ID 时钟速率 | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF(0:2)-高 | VH | 2 | VCC | V | |
| MOD_DEF(0:2)-低 | VL | 0.8 | V |
诊断
| 参数 | 范围 | 单位 | 精度 | 校准 |
|---|---|---|---|---|
| 温度 | 0 to +70 | ℃ | ±3℃ | 内部 |
| 电压 | 3.0 to 3.6 | V | ±3% | 内部 |
| 偏置电流 | 0 to 100 | mA | ±10% | 内部 |
| TX 功率 | – | dBm | ±3dB | 内部 |
| RX 功率 | -14 to -1 | dBm | ±3dB | 内部 |

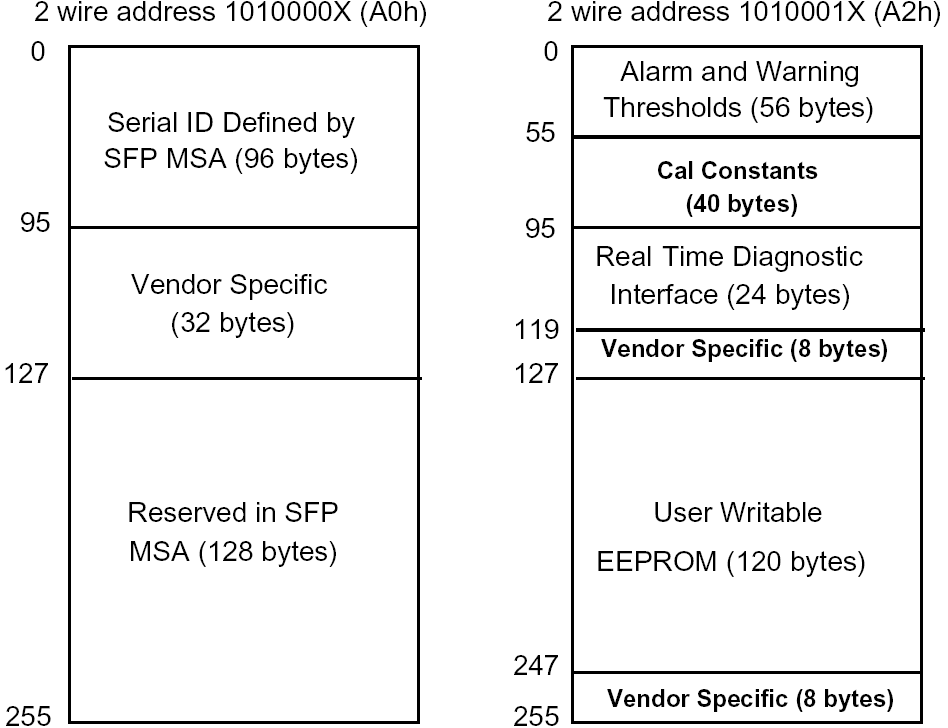

数字诊断内存映射
收发器通过 2 线串行接口（SCL、SDA）提供串行 ID 内存内容以及当前工作状态的诊断信息。支持内部校准或外部校准的诊断信息，包括接收光功率监控、偏置电流监控、电源电压监控和温度监控。

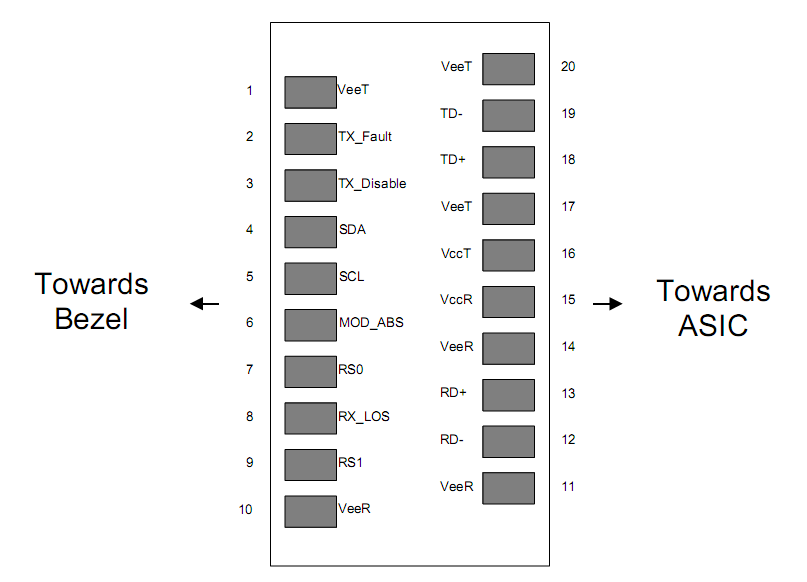

引脚定义
| 引脚 | 信号名称 | 描述 | 插拔顺序 | 备注 |
|---|---|---|---|---|
| 1 | VEET | 发射器地 | 1 | |
| 2 | TX FAULT | 发射器故障指示 | 3 | 备注 1 |
| 3 | TX DISABLE | 发射器禁用 | 3 | 备注 2 |
| 4 | SDA | SDA 串行数据信号 | 3 | |
| 5 | SCL | SCL 串行时钟信号 | 3 | |
| 6 | MOD_ABS | 模块存在指示，模块内部接地 | 3 | |
| 7 | RS0 | 未连接 | 3 | |
| 8 | LOS | 信号丢失 | 3 | 备注 3 |
| 9 | RS1 | 未连接 | 3 | |
| 10 | VEER | 接收器地 | 1 | |
| 11 | VEER | 接收器地 | 1 | |
| 12 | RD- | 反相接收数据输出 | 3 | 备注 4 |
| 13 | RD+ | 接收数据输出 | 3 | 备注 4 |
| 14 | VEER | 接收器地 | 1 | |
| 15 | VCCR | 接收器电源 | 2 | |
| 16 | VCCT | 发射器电源 | 2 | |
| 17 | VEET | 发射器地 | 1 | |
| 18 | TD+ | 发射数据输入 | 3 | 备注 5 |
| 19 | TD- | 反相发射数据输入 | 3 | 备注 5 |
| 20 | VEET | 发射器地 | 1 |
备注：插拔顺序（Plug Seq.）指热插拔时引脚的接合顺序。
- 1) TX Fault 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 VCC+0.3V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示某种激光故障。低电平时输出被拉至小于 0.8V。
- 2) TDIS >2.0V 或开路时关闭激光输出，TDIS <0.8V 时使能。
- 3) LOS 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 3.6V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示信号丢失。
- 4) RD-/+：差分接收输出，内部 AC 耦合的 100 差分线，应在用户 SERDES 处以 100Ω（差分）端接。
- 5) TD-/+：差分发射输入，内部 AC 耦合、模块内部带 100Ω 差分终端的差分线。

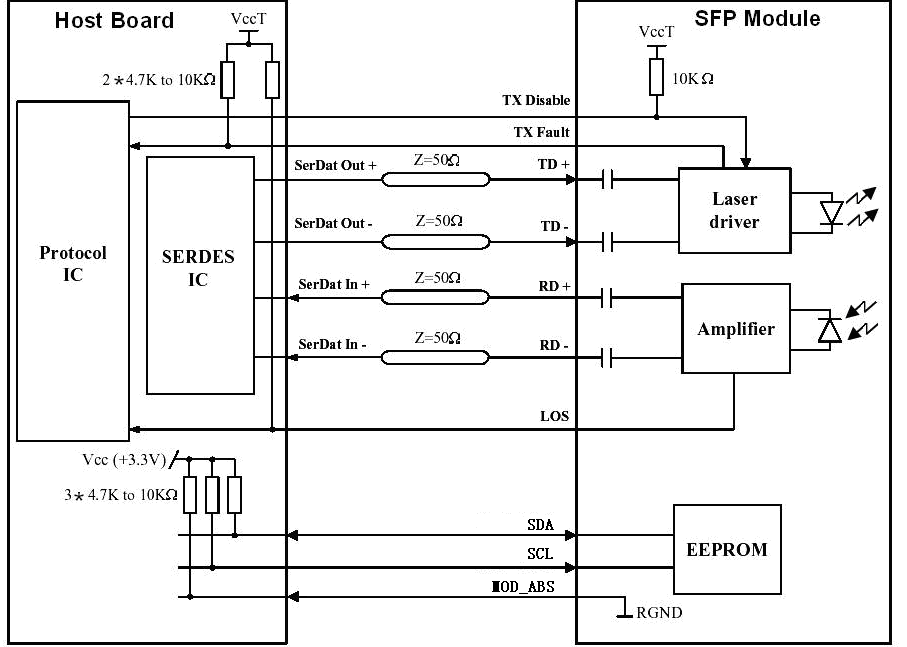

推荐接口电路

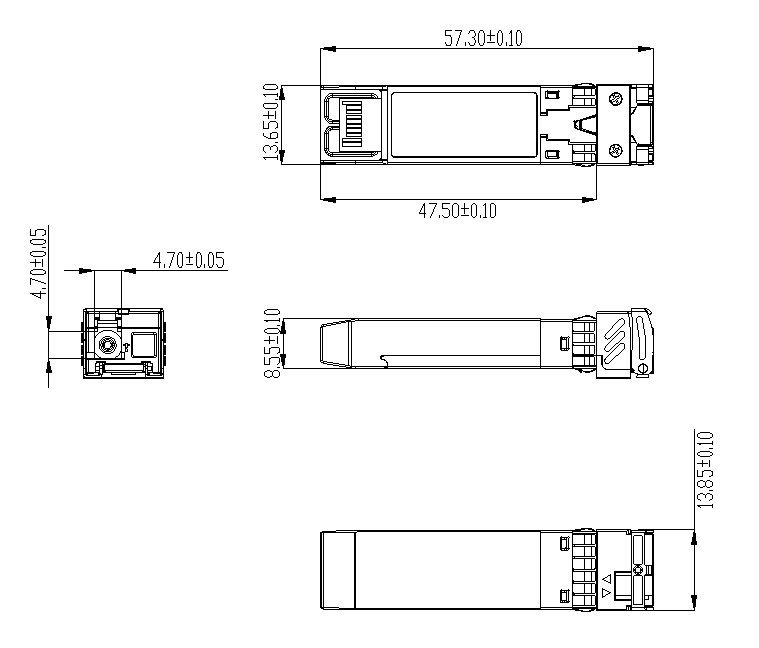

机械尺寸
订购信息
| 型号 | 产品描述 |
|---|---|
| FTCS-Rxx1X-10D | 10Gbps 接收，LC，10km，0℃~+70℃，带 DDM |
