FTCS-TDxx1X-80D 10.3Gbps SFP+ 可调谐DWDM 单模80km光收发器

产品描述

F-tone Networks 的 FTCS-TDxx1X-80D 是一款 10.3Gbps SFP+ 可调谐 DWDM 光收发器，单模传输距离最远可达 80km。该模块符合 10 Gigabit Enhanced Small Form Factor Pluggable（SFP+）多源协议 MSA（SFF-8431）以及 SFF-8432、SFF-8690、SFF-8472 标准，并符合 ITU-T G.698.1 标准，采用 50GHz 信道间隔，适用于 SONET/SDH、IEEE DWDM 10GBASE-ZR（80km 以太网）以及 DWDM 10GFC（80km 光纤通道）应用。

该收发器将接收与发射通道集成在一个模块中，内置 C 波段可调谐集成马赫-曾德尔（MZ）激光器，可通过工业标准 LC 连接器在单模光纤上传输数据。接收端采用 APD/跨阻放大器（TIA）恢复 10Gbps 数据流并输出。模块采用可热插拔电接口。

模块提供增强型数字诊断监控接口，可实时访问收发器温度、激光偏置电流、发射光功率、接收光功率及电源电压等运行参数，并定义了完善的告警和警告标志系统。SFP+ MSA 在 EEPROM 中定义了 256 字节内存映射，可通过 8 位地址 1010000X（A0h）的 2 线串行接口访问；数字诊断监控接口使用 8 位地址 1010001X（A2h）。

产品特性

  • 支持最高 11.3Gb/s 数据速率
  • 单片集成全 C 波段可调谐发射器和 APD 接收器
  • 50GHz ITU 信道间隔，集成波长锁定器
  • 9/125μm 单模光纤（SMF）传输距离最远可达 80km
  • 可热插拔 SFP+ 封装
  • 符合 SFP+ MSA，采用 LC 连接器
  • 金属外壳，降低 EMI
  • 符合 RoHS-10，无铅
  • 支持数字诊断监控（DDM）接口
  • 符合 SFF-8472 V11.3 与 SFF-8690 V1.4 规范
  • 单 +3.3V 电源供电
  • 工作温度范围：0℃~+70℃

应用领域

  • DWDM 10GBASE-ZR/ZW 与 10G 以太网
  • DWDM SONET OC-192 与 SDH STM-64
  • 10G 光纤通道（10G Fiber Channel）

绝对最大额定值

参数 符号 最小值 典型值 最大值 单位 备注
存储温度 TS -40 85 ℃
电源电压 VCC -0.5 3.6 V
相对湿度（无冷凝） RH 5 95 %
损伤阈值 THd 0 dBm

推荐工作条件

参数 符号 最小值 典型值 最大值 单位 备注
外壳工作温度 TOP 0 – 70 ℃
电源电压 VCC 3.135 3.3 3.465 V
数据速率 1.25 10.3125 Gb/s
控制输入高电平 2 VCC V
控制输入低电平 0 0.8 V
链路距离（SMF） D 80 km 9/125μm

电气特性

参数 符号 最小值 典型值 最大值 单位 备注
功耗 P 2 W
电源电流 ICC 600 mA
发射器（模块输入）
单端输入电压容限 -0.3 4.0 V
AC 共模输入电压容限（RMS） 15 mV
差分输入电压摆幅 Vin,pp 240 910 mVpp
差分输入阻抗 Zin 90 100 110 Ohm 1
发射禁用断言时间 10 µs
发射禁用电压 Vdis VCC-1.3 VCC V
发射使能电压 Ven Vee Vee+0.8 V 2
接收器（模块输出）
差分输出电压摆幅 Vout,pp 350 800 mVpp
差分输出阻抗 Zout 90 100 110 Ohm 3
数据输出上升/下降时间 Tr/Tf 30 ps 4
LOS 断言电压 VlosH VCC-1.3 VCC V 5
LOS 去断言电压 VlosL Vee Vee+0.8 V 5
电源抑制 PSR 100 mVpp 6

备注：

  • 1. 直接连接至 TX 数据输入引脚，之后 AC 耦合。
  • 2. 或开路。
  • 3. 输入 100 欧姆差分终端。
  • 4. 为未滤波的 20-80% 值。
  • 5. 信号丢失（LOS）为 LVTTL 电平，逻辑 0 表示正常工作，逻辑 1 表示未检测到信号。
  • 6. 接收灵敏度符合通过推荐电源滤波网络施加的 20Hz 至 1.5MHz 电源正弦调制。

光学特性

参数 符号 最小值 典型值 最大值 单位 备注
发射器
中心波长 λc_BOL -50 z +50 pm
中心波长 λc_EOL -100 z +100 pm
中心波长间隔 50 GHz
光谱宽度 ∆λ 1 nm
边模抑制比 SMSR 35 dB
平均光功率 PAVG -1 4 dBm 1
光消光比 ER 8.2 dB
发射色散代价 TDP 3 dB
发射眼图 符合 IEEE802.3ae
接收器
中心波长 λC 1270 1610 nm
接收灵敏度（平均功率） Sen. -23 dBm 2
输入饱和功率（过载） Psat -7 dBm
LOS 断言 LOSA -35 dB
LOS 去断言 LOSD -24 dBm
LOS 迟滞 LOSH 0.5 dBm

备注：符合 FDA/CDRH 与 IEC-825-1 法规的 Class 1 激光安全等级。BER ≤10-12 @10.3125Gbps，PRBS=231-1 NRZ。

数字诊断

参数 符号 最小值 最大值 单位 备注
温度监测绝对误差 DMI_Temp -3 3 degC
电源电压监测绝对误差 DMI_VCC -0.1 0.1 V 全工作范围
接收光功率监测绝对误差 DMI_RX -3 3 dB
偏置电流监测 DMI_bias -10% 10% mA
发射光功率监测绝对误差 DMI_TX -3 3 dB

引脚定义

引脚 名称 功能 备注
1 VEET 发射器地（与接收器地共地） 1
2 TFAULT 发射器故障 2
3 TDIS 发射器禁用，高电平或开路时关闭激光输出 3
4 SDA 2 线串行接口数据线 4
5 SCL 2 线串行接口时钟线 4
6 MOD_ABS 模块存在指示，模块内部接地 4
7 RS0 速率选择 0 5
8 LOS 信号丢失指示，逻辑 0 表示正常工作 6
9 RS1 无需连接
10 VEER 接收器地（与发射器地共地） 1
11 VEER 接收器地（与发射器地共地） 1
12 RD- 接收反相数据输出，AC 耦合
13 RD+ 接收非反相数据输出，AC 耦合
14 VEER 接收器地（与发射器地共地） 1
15 VCCR 接收器电源
16 VCCT 发射器电源
17 VEET 发射器地（与接收器地共地） 1
18 TD+ 发射非反相数据输入，AC 耦合
19 TD- 发射反相数据输入，AC 耦合
20 VEET 发射器地（与接收器地共地） 1

备注：

  • 1. 电路地与机壳地在模块内部隔离。
  • 2. TFAULT 为开集/开漏输出，如需使用应在主机板上通过 4.7kΩ-10kΩ 电阻上拉至 2.0V 至 VCC+0.3V。高电平输出表示发射器故障（TX 偏置电流或 TX 输出功率超过预设告警阈值），低电平表示正常工作，低电平时输出被拉至 <0.8V。
  • 3. TDIS >2.0V 或开路时关闭激光输出，TDIS <0.8V 时使能。
  • 4. 应在主机板上通过 4.7kΩ-10kΩ 电阻上拉至 2.0V 至 3.6V 之间的电压。MOD_ABS 拉低表示模块已插入。
  • 5. 依据 SFF-8431 Rev 4.1 内部下拉。
  • 6. LOS 为开集输出，应在主机板上通过 4.7kΩ-10kΩ 电阻上拉至 2.0V 至 3.6V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示信号丢失。

FTCS-TDxx1X-80D 引脚定义示意图

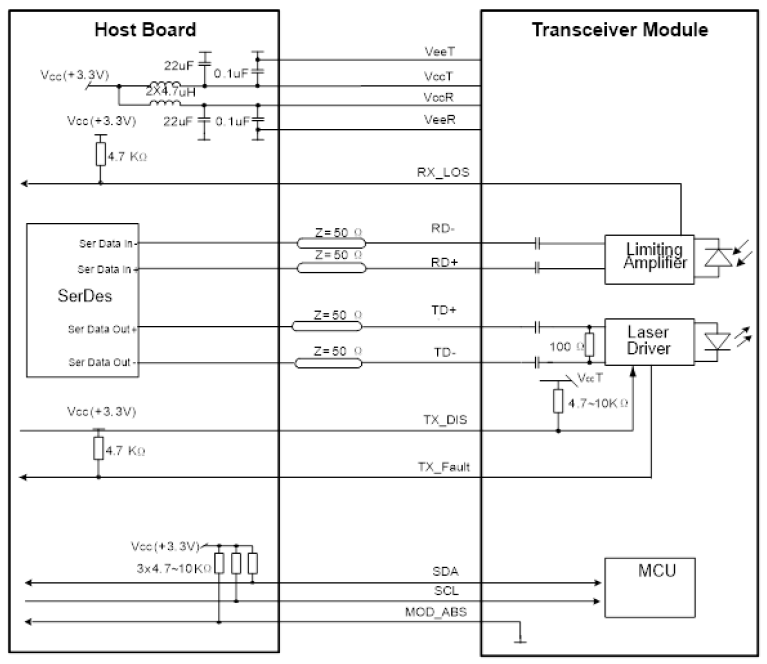

推荐接口电路

FTCS-TDxx1X-80D 推荐接口电路

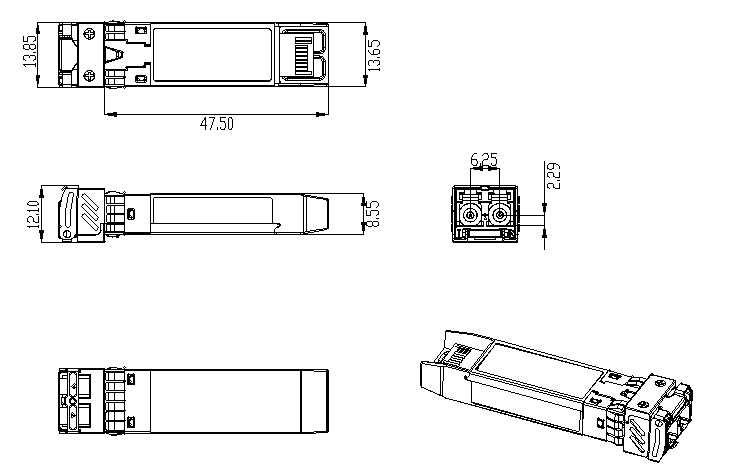

机械尺寸

FTCS-TDxx1X-80D 机械尺寸图

订购信息

型号 产品描述
FTCS-TDxx1X-80D 1528.77~1566.72nm 可调谐 50GHz DWDM，10Gbps，LC，80km，0℃~+70℃，带 DDM

波长选择：C 波段 λc 波长指南

通道 波长（nm） 频率（THz） 通道 波长（nm） 频率（THz）
1 1566.72 191.35 49 1547.32 193.75
2 1566.31 191.40 50 1546.92 193.80
3 1565.90 191.45 51 1546.52 193.85
4 1565.50 191.50 52 1546.12 193.90
5 1565.09 191.55 53 1545.72 193.95
6 1564.68 191.60 54 1545.32 194.00
7 1564.27 191.65 55 1544.92 194.05
8 1563.86 191.70 56 1544.53 194.10
9 1563.45 191.75 57 1544.13 194.15
10 1563.05 191.80 58 1543.73 194.20
11 1562.64 191.85 59 1543.33 194.25
12 1562.23 191.90 60 1542.94 194.30
13 1561.83 191.95 61 1542.54 194.35
14 1561.42 192.00 62 1542.14 194.40
15 1561.01 192.05 63 1541.75 194.45
16 1560.61 192.10 64 1541.35 194.50
17 1560.20 192.15 65 1540.95 194.55
18 1559.79 192.20 66 1540.56 194.60
19 1559.39 192.25 67 1540.16 194.65
20 1558.98 192.30 68 1539.77 194.70
21 1558.58 192.35 69 1539.37 194.75
22 1558.17 192.40 70 1538.98 194.80
23 1557.77 192.45 71 1538.58 194.85
24 1557.36 192.50 72 1538.19 194.90
25 1556.96 192.55 73 1537.79 194.95
26 1556.55 192.60 74 1537.40 195.00
27 1556.15 192.65 75 1537.00 195.05
28 1555.75 192.70 76 1536.61 195.10
29 1555.34 192.75 77 1536.22 195.15
30 1554.94 192.80 78 1535.82 195.20
31 1554.54 192.85 79 1535.43 195.25
32 1554.13 192.90 80 1535.04 195.30
33 1553.73 192.95 81 1534.64 195.35
34 1553.33 193.00 82 1534.25 195.40
35 1552.93 193.05 83 1533.86 195.45
36 1552.52 193.10 84 1533.47 195.50
37 1552.12 193.15 85 1533.07 195.55
38 1551.72 193.20 86 1532.68 195.60
39 1551.32 193.25 87 1532.29 195.65
40 1550.92 193.30 88 1531.90 195.70
41 1550.52 193.35 89 1531.51 195.75
42 1550.12 193.40 90 1531.12 195.80
43 1549.72 193.45 91 1530.72 195.85
44 1549.32 193.50 92 1530.33 195.90
45 1548.91 193.55 93 1529.94 195.95
46 1548.51 193.60 94 1529.55 196.00
47 1548.11 193.65 95 1529.16 196.05
48 1547.72 193.70 96 1528.77 196.10
