FTCS-Cxx1X-10D 10.3Gbps SFP+ CWDM 单模10km光收发器

产品描述

F-tone Networks 的 FTCS-Cxx1X-10D 是一款高性能、高性价比的 10.3Gbps SFP+ CWDM 光收发器，支持 10Gbps 数据速率，配合单模光纤（SMF）传输距离最远可达 10km。

该收发器由三部分组成：非制冷 DFB 激光发射器、集成跨阻前置放大器（TIA）的 PIN 光电二极管，以及 MCU 控制单元。所有模块均满足 Class I 激光安全要求。模块兼容 SFP 多源协议（MSA）及 SFF-8472 数字诊断功能。

FTCS-Cxx1X-10D SFP+ CWDM 光收发器

产品特性

  • 支持最高 10.7Gb/s 数据速率
  • 可热插拔 SFP+ 封装
  • CWDM DFB 激光器与 PIN 光电二极管，单模光纤传输最远可达 10km
  • 符合 SFP+ MSA 和 SFF-8472，采用双工 LC 接口
  • 符合 RoHS
  • 单 +3.3V 电源供电
  • 实时数字诊断监控（DDM）
  • 工作外壳温度：标准型 0~+70℃

应用领域

  • 10Gbps CWDM 光系统
  • 10GBASE-LR @10.3125Gbps
  • 10GBASE-LW @9.953Gbps
  • LTE 系统
  • 其他光链路

绝对最大额定值

参数 符号 最小值 最大值 单位
电源电压 VCC -0.5 4.5 V
存储温度 TS -40 +85 ℃
工作湿度 – 5 85 %

推荐工作条件

参数 符号 最小值 典型值 最大值 单位
工作外壳温度 Tc 0 +70 ℃
电源电压 VCC 3.135 3.30 3.465 V
电源电流 ICC 320 mA
数据速率 1.0 10.3 10.7 Gbps

光学与电气特性

参数 符号 最小值 典型值 最大值 单位 备注
发射器
中心波长 λc λc-6.5 λc λc+6.5 nm
光谱宽度（-20dB） Δλ 1 nm
边模抑制比 SMSR 30 – dB
平均输出功率 Pout -3.5 +2 dBm 1
消光比 ER 3.5 dB
数据输入差分摆幅 VIN 180 850 mV 2
输入差分阻抗 ZIN 90 100 110 Ω
TX 禁用（禁用） 2.0 VCC V
TX 禁用（使能） 0 0.8 V
TX 故障（故障） 2.0 VCC V
TX 故障（正常） 0 0.8 V
接收器
中心波长 λc 1260 1620 nm
接收灵敏度 -14 dBm 3
接收过载 1 dBm 3
LOS 去断言 LOSD -15 dBm
LOS 断言 LOSA -28 dBm
LOS 迟滞 0.5 dB
数据输出差分摆幅 Vout 300 900 mV 4
LOS（高） 2.0 VCC V
LOS（低） 0.8 V

备注：

  • 1. 光功率注入单模光纤（SMF）。
  • 2. PECL 输入，内部 AC 耦合与终端匹配。
  • 3. 采用 PRBS 231-1 测试模式 @10312Mbps，BER ≤1×10-12 测得。
  • 4. 内部 AC 耦合。

时序与电气特性

参数 符号 最小值 典型值 最大值 单位
Tx 禁用取消时间 t_on 1 ms
Tx 禁用断言时间 t_off 10 µs
初始化时间（含 Tx Fault 复位） t_init 300 ms
Tx Fault 断言时间 t_fault 100 µs
Tx 禁用复位 t_reset 10 µs
LOS 断言时间 t_loss_on 100 µs
LOS 去断言时间 t_loss_off 100 µs
串行 ID 时钟速率 f_serial_clock 100 400 KHz
MOD_DEF(0:2)-高 VH 2 VCC V
MOD_DEF(0:2)-低 VL 0.8 V

诊断

参数 范围 单位 精度 校准
温度 0 to +70 ℃ ±3℃ 内部
电压 3.0 to 3.6 V ±3% 内部
偏置电流 0 to 100 mA ±10% 内部
TX 功率 -3.5 to +2 dBm ±3dB 内部
RX 功率 -14 to -1 dBm ±3dB 内部

数字诊断内存映射

收发器通过 2 线串行接口（SCL、SDA）提供串行 ID 内存内容以及当前工作状态的诊断信息。支持内部校准或外部校准的诊断信息，包括接收光功率监控、发射光功率监控、偏置电流监控、电源电压监控和温度监控。

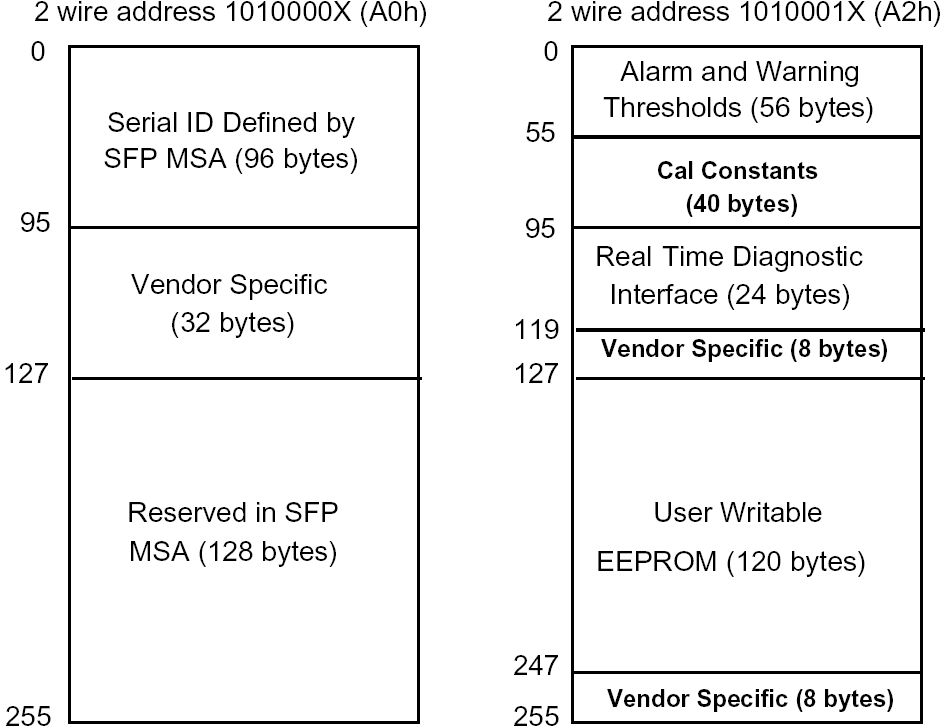

FTCS-Cxx1X-10D 数字诊断内存映射

引脚定义

引脚 信号名称 描述 插拔顺序 备注
1 VEET 发射器地 1
2 TX FAULT 发射器故障指示 3 备注 1
3 TX DISABLE 发射器禁用 3 备注 2
4 SDA SDA 串行数据信号 3
5 SCL SCL 串行时钟信号 3
6 MOD_ABS 模块存在指示，模块内部接地 3
7 RS0 未连接 3
8 LOS 信号丢失 3 备注 3
9 RS1 未连接 3
10 VEER 接收器地 1
11 VEER 接收器地 1
12 RD- 反相接收数据输出 3 备注 4
13 RD+ 接收数据输出 3 备注 4
14 VEER 接收器地 1
15 VCCR 接收器电源 2
16 VCCT 发射器电源 2
17 VEET 发射器地 1
18 TD+ 发射数据输入 3 备注 5
19 TD- 反相发射数据输入 3 备注 5
20 VEET 发射器地 1

备注：插拔顺序（Plug Seq.）指热插拔时引脚的接合顺序。

  • 1) TX Fault 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 VCC+0.3V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示某种激光故障。低电平时输出被拉至小于 0.8V。
  • 2) TDIS >2.0V 或开路时关闭激光输出，TDIS <0.8V 时使能。
  • 3) LOS 为开集输出，应在主机板上通过 4.7k~10kΩ 电阻上拉至 2.0V 至 3.6V 之间的电压。逻辑 0 表示正常工作，逻辑 1 表示信号丢失。
  • 4) RD-/+：差分接收输出，内部 AC 耦合的 100 差分线，应在用户 SERDES 处以 100Ω（差分）端接。
  • 5) TD-/+：差分发射输入，内部 AC 耦合、模块内部带 100Ω 差分终端的差分线。

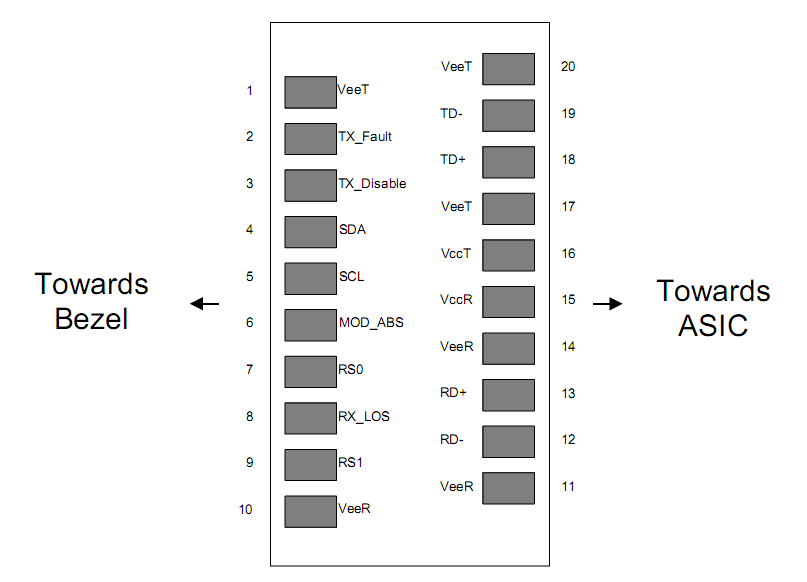

FTCS-Cxx1X-10D 引脚定义示意图

推荐接口电路

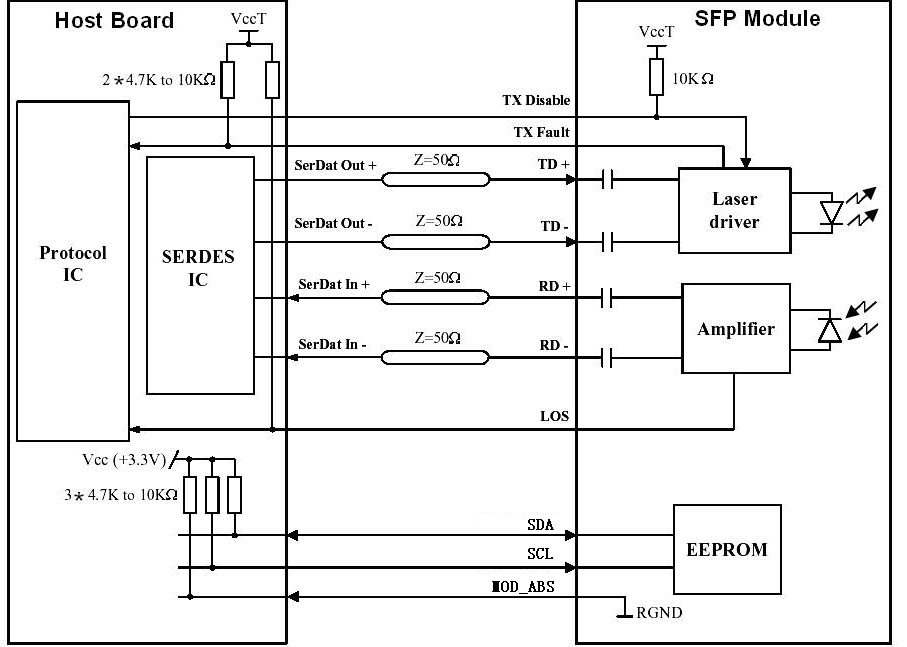

FTCS-Cxx1X-10D 推荐接口电路

机械尺寸

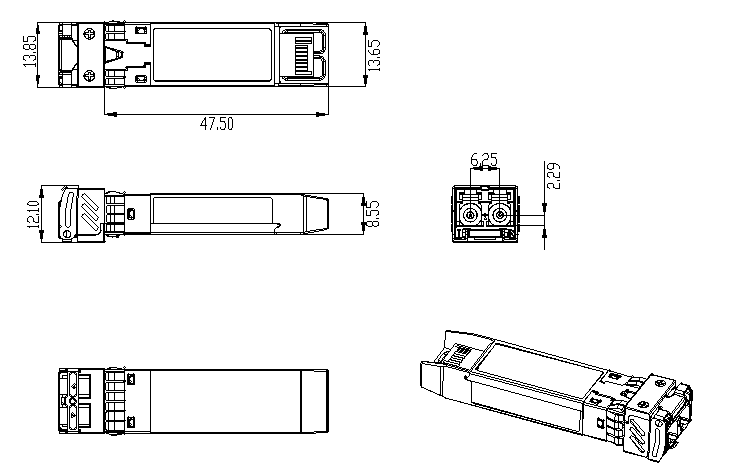

FTCS-Cxx1X-10D 机械尺寸图

订购信息

型号 产品描述
FTCS-Cxx1X-10D 1470~1570nm CWDM，10Gbps，LC，10km，0℃~+70℃，带 DDM
FTCS-Cxx1X-10D 1590~1610nm CWDM，10Gbps，LC，5km，0℃~+70℃，带 DDM

λC 波长指南

代码 λC 单位 代码 λC 单位 代码 λC 单位 代码 λC 单位
47 1470 nm 49 1490 nm 51 1510 nm 53 1530 nm
55 1550 nm 57 1570 nm 59 1590 nm 61 1610 nm
