FTAF-M1303-02xx 155Mbps 1310nm SFF 2×5光收发模块 | Duplex LC

产品特性

• Duplex LC多模光收发器
• 工作速率高达155Mbps
• 1310nm FP激光器和PIN光电探测器
• 多模光纤传输距离高达2km
• 单3.3V电源供电
• LVPECL信号输入/输出
• LVTTL发送禁用（TX_DIS）输入
• LVTTL信号检测（SD）输出
• 小尺寸SFF 2×5引脚封装
• 低EMI和优异的ESD保护
• 符合IEC-60825 Class I激光安全标准
• 符合RoHS6标准

应用领域

• 100BASE-FX
• SONET/SDH设备互联
• Fiber Channel链路
• 其他光纤通信链路

绝对最大额定值

参数	符号	最小	最大	单位
存储环境温度	TSTG	-40	85	°C
存储湿度	HS	5	90	%
工作湿度	HO	5	85	%
电源电压	VCC	0	3.6	V
焊接温度	–	–	260/10	°C/S

推荐工作条件

参数	符号	最小	典型	最大	单位	备注
工作壳温 (标准)	Tc	0	–	70	°C	FTAF-M1303-02
工作壳温 (工业)	Tc	-40	–	85	°C	FTAF-M1303-02I
电源电压	VCC	3.135	3.3	3.465	V	–
功耗	PW	–	–	1	W	–
数据速率	–	–	–	155	Mbps	–

电气特性

发送端（Transmitter）

参数	符号	最小	典型	最大	单位	备注
总电源电流	ICC	–	–	300	mA	–
发送差分输入电压	–	300	–	2400	mV	–
TX_DIS输入电压-高	VIH	2	–	VCC	V	LVTTL
TX_DIS输入电压-低	VIL	0	–	0.8	V	LVTTL
输入差分阻抗	–	85	100	115	Ω	–

接收端（Receiver）

参数	符号	最小	典型	最大	单位	备注
接收差分输出电压	–	500	–	1200	mV	AC耦合
SD电压-高	VSDH	2.4	–	VCC	V	LVTTL
SD电压-低	VSDL	0	–	0.4	V	LVTTL
SD有效时间	TSDA	–	–	100	μs	–
SD无效时间	TSDD	–	–	100	μs	–
输出差分阻抗	–	90	100	110	Ω	–

光发射特性

参数	符号	最小	典型	最大	单位	备注
平均输出功率	POUT	-20	–	-14	dBm	–
消光比	ER	9	–	–	dB	–
中心波长	λC	1260	1310	1360	nm	–
光谱宽度	λ	–	–	3.5	nm	–
光上升时间	TR	–	–	260	ps	20%~80%
光下降时间	TF	–	–	260	ps	20%~80%
发送关闭功率	POFF	–	–	-45	dBm	–
相对强度噪声	–	–	–	-115	dB/Hz	–
光回波损耗容限	–	–	–	15	dB	–
发射反射率	–	–	–	-10	dB	–
峰-峰值抖动	TJ	–	–	0.1	UI	–

光接收特性

参数	符号	最小	典型	最大	单位	备注
中心波长	λC	1260	–	1360	nm	–
接收灵敏度	SEN	–	–	-31	dBm	BER≤1×10⁻¹²
输入饱和功率（过载）	SAT	-8	–	–	dBm	–
SD有效电平	SDA	–	–	-32	dBm	–
SD无效电平	SDD	-45	–	–	dBm	–
SD滞后	HYS	0.5	–	6	dB	–

Note: Measured with PRBS 2²³-1 @ 155Mbps, ER=9dB, BER ≤1×10⁻¹²

引脚定义

引脚号	符号	名称/描述	备注
1	VEER	接收端接地 (Receiver Ground)	–
2	VCCR	接收端电源 (Receiver Power)	–
3	RX_SD	接收信号检测指示, LVTTL输出	Low: 信号丢失; High: 信号检测到
4	RD-	反相接收数据输出	CML输出, AC耦合
5	RD+	接收数据输出	CML输出, AC耦合
6	VCCT	发送端电源 (Transmitter Power)	–
7	VEET	发送端接地 (Transmitter Ground)	–
8	TX_DIS	发送禁用, 高电平或开路时禁用	LVTTL输入
9	TD+	发送数据输入	LVPECL逻辑输入, AC耦合
10	TD-	反相发送数据输入	LVPECL逻辑输入, AC耦合
F	MS	安装孔 (Mounting Studs)	用于机械固定和机箱接地

Note 1: RX_SD, LVTTL逻辑输出，内部10KΩ上拉电阻。
Note 2: TX_DIS, LVTTL逻辑输入，内部10KΩ上拉电阻。
Note 3: 安装孔用于光模块与电路板的机械固定，可选连接到设备机箱地。电路板上的安装孔必须连接到机箱地，不建议连接到信号地。

典型应用电路

FTAF-M1303-02xx采用标准SFF 2×5封装引脚定义，支持LVPECL差分信号输入/输出。发送端通过TD+/TD-接收LVPECL逻辑信号，经内部驱动电路调制1310nm FP激光器输出光信号；接收端PIN光电探测器将光信号转换为电信号，经内部跨阻放大器放大后通过RD+/RD-输出CML差分信号。TX_DIS引脚为LVTTL输入，用于发送端禁用控制；RX_SD引脚为LVTTL输出，用于信号检测指示。推荐电源去耦电容靠近VCC引脚放置，确保稳定的3.3V供电。

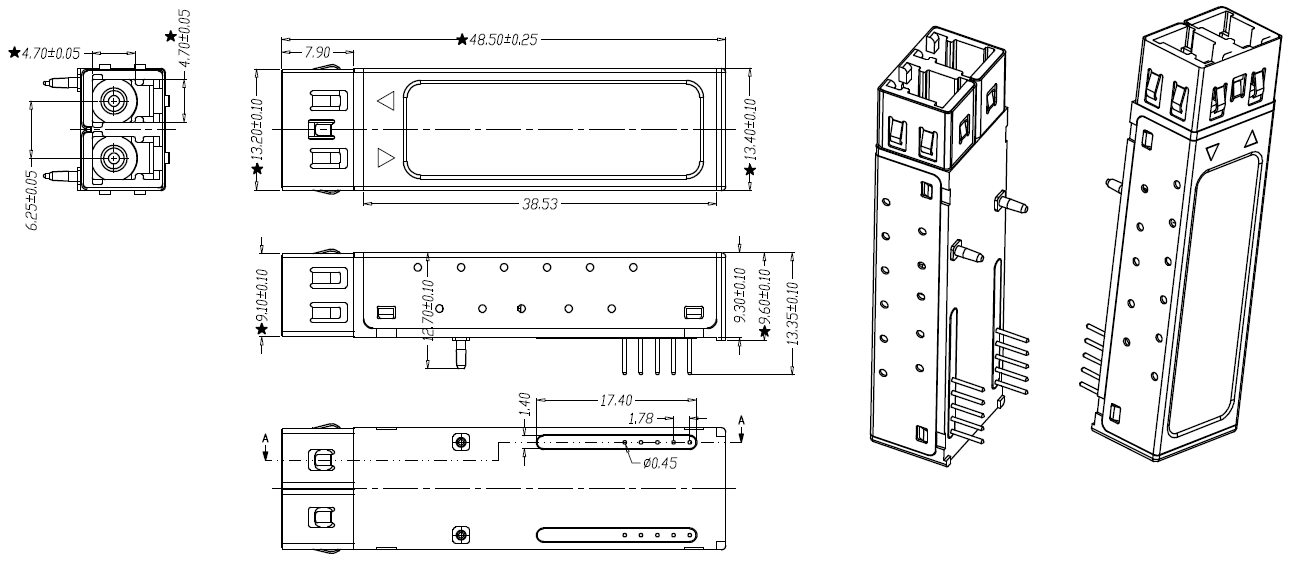

封装尺寸

Dimensions are in millimeters. All dimensions are ±0.1mm unless otherwise specified.

订购信息

型号	封装	波长(nm)	温度(°C)	光纤	距离(km)	DDM
FTAF-M1303-02	SFF 2×5	1310	0~70	MMF	2	No
FTAF-M1303-02I	SFF 2×5	1310	-40~85	MMF	2	No
