The FT-S69-1H029-D0S03 QSFP-DD 1X1 CAGE REV.A is a QSFP-DD single-port shield cage manufactured by F-tone Networks（北亿纤通）. The cage body and EMI spring are constructed from stainless steel, providing electromagnetic shielding for QSFP-DD 400G/800G high-speed I/O modules. The cage is designed for 1X1 single-port applications, with a total length of 71.23mm and total height of 9.70mm, supporting -55°C to +85°C operating temperature range. The cage accepts QSFP-DD connector (compatible with F-tone FT-RTS69 series QSFP-DD 56 connector), with 12 PCB mounting holes (Φ1.05±0.05mm) and 76 pads arranged in 4 rows × 19 pins (pin pitch 2.93mm, pad width 0.80mm × length 0.40mm). The cage supports both single-side mounting and belly-to-belly mounting designs, with PCB thickness 2.85mm compatibility. Packaged in tray packaging. For 400G/800G data center, HPC, AI compute GPU cluster, supercomputer interconnect, and embedded high-speed I/O applications.
🛡️ 关键差异化亮点：F-tone QSFP-DD 单端口屏蔽笼
🔄 与 F-tone 已有屏蔽笼产品对比
| 维度 | FT-S69 QSFP-DD 1X1 CAGE（本篇 REV.A） | FT-SN9 OSFP-RHS 1X1 CAGE（ID 20903） | FT-SH9 QSFP112 1X1（ID 20894） | FT-SH9 OSFP112 1X1（ID 20898） |
|---|---|---|---|---|
| 封装类型 | QSFP-DD CAGE（屏蔽笼） | OSFP-RHS CAGE（屏蔽笼） | QSFP112 CONNECTOR（连接器） | OSFP112 CONNECTOR（连接器） |
| 适用速率 | 400G/800G QSFP-DD | 400G/800G OSFP | 100G/200G QSFP112 | 400G/800G OSFP112 |
| 信号引脚 | 76 焊盘（4 排 × 19 组） | 屏蔽笼（无引脚） | 112 引脚 | 112 引脚 |
| 焊盘间距 | 2.93mm | — | — | — |
| 工作温度 | -55~+85°C（超宽温） | 工业级 | 工业级 | 工业级 |
| PCB 安装孔 | 12 × Φ1.05mm | — | — | — |
| 材料 | 不锈钢 | 不锈钢 | LCP UL94V-0 黑色 | LCP UL94V-0 黑色 |

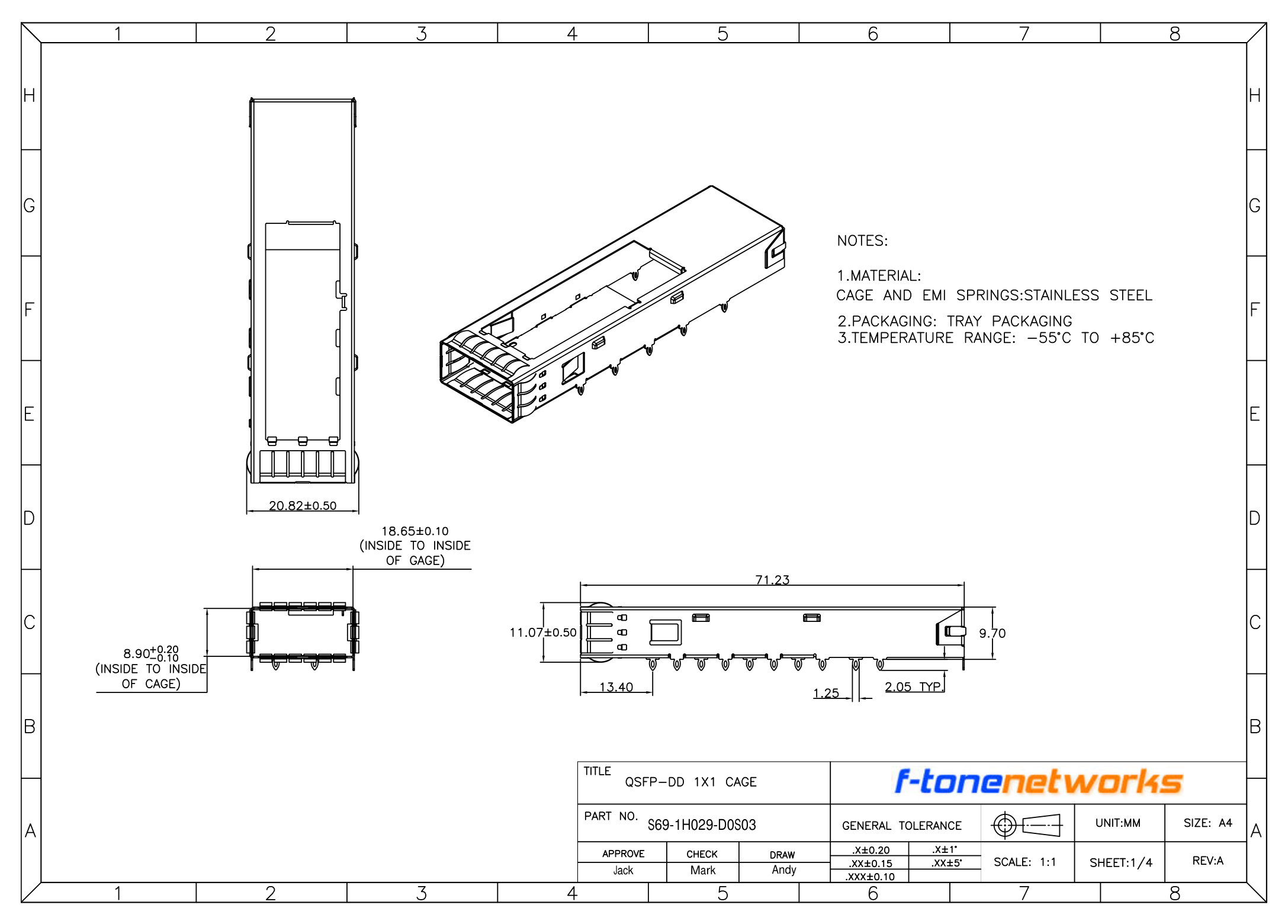

P11. 视图与核心尺寸标注（机械工程图纸 P1/4）
1.1 4 个视角产品示意
| 视图（View） | 位置（Position） | 说明（Description） |
|---|---|---|
| 1. 轴测立体图 | 图纸上部偏右 | 屏蔽笼整体立体结构：前端为光模块插入端口，侧面带焊接引脚，表面带有 EMI 屏蔽相关结构设计 |
| 2. 端口正视图 | 图纸上部偏左 | 端口宽度：20.82±0.50mm |
| 3. 侧视图 | 图纸下部偏右 | 产品总长度、产品总高度、前端安装位宽度、前端到首个引脚距离、引脚间距、引脚长度 |
| 4. 宽度方向截面图 | 图纸下部偏左 | 笼体内壁间距（宽度方向 + 深度方向量规测量） |
1.2 核心尺寸参数（Key Dimensions）
| 参数（Parameter） | 尺寸（Value） | 说明（Description） |
|---|---|---|
| 产品总长度 | 71.23mm | 侧视图 |
| 产品总高度 | 9.70mm | 侧视图 |
| 前端安装位宽度 | 11.07±0.50mm | 侧视图 |
| 端口宽度 | 20.82±0.50mm | 端口正视图 |
| 前端到首个引脚距离 | 13.40mm | 侧视图 |
| 引脚间距 | 1.25mm | 侧视图 |
| 引脚长度典型值 | 2.05 TYP | 侧视图 |
| 笼体内壁间距（宽度方向） | 8.90 +0.20/-0.10mm | 宽度方向截面图 |
| 笼体内壁间距（深度方向，量规测量） | 18.65±0.10mm | 宽度方向截面图 |
1.3 备注说明（NOTES）
| 项目（Item） | 规格（Spec） |
|---|---|
| 材质 | 笼体和 EMI 弹片均为不锈钢材质 |
| 包装方式 | 托盘包装（Tray Packaging） |
| 工作温度范围 | -55°C 至 +85°C |
1.4 通用公差规则（General Tolerances）
| 标注类型（Type） | 公差值（Tolerance） |
|---|---|
| 整数尺寸（X） | ±0.20mm |
| 1位小数尺寸（X.X） | ±0.15mm |
| 2位小数尺寸（X.XX） | ±0.10mm |
| 角度（°单位） | ±1° |
| 角度（’单位） | ±5′ |
1.5 图纸基础信息（Drawing Information）
| 项目（Item） | 内容（Content） |
|---|---|
| 产品名称（Product Name） | QSFP-DD 1X1 CAGE |
| 零件编号（Part Number） | S69-1H029-D0S03 |
| 设计人（Draw） | Andy |
| 审核人（Check） | Mark |
| 批准人（Approve） | Jack |
| 出品方（Manufacturer） | f-tonenetworks（北亿纤通） |
| 图纸尺寸（Sheet Size） | A4 |
| 尺寸单位（Unit） | 毫米（mm） |
| 绘图比例（Scale） | 1:1 |
| 版本（Revision） | REV:A（REV.A） |

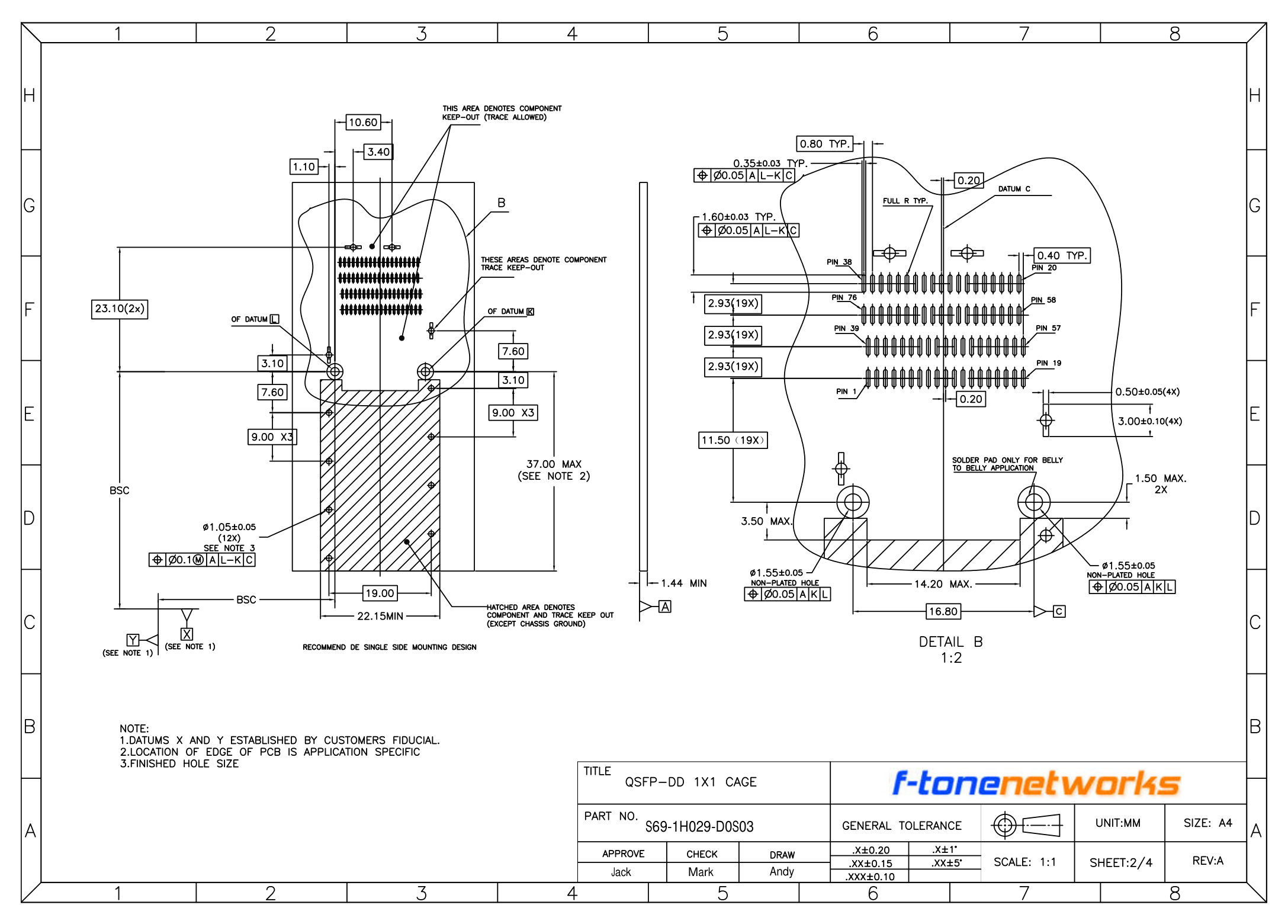

P22. PCB 安装设计工程图（P2/4）
2.1 左侧主视图（Main View）
- 🚀 12 个 Φ1.05±0.05mm 安装孔，位置度要求 Ø0.1，基准为 A/K/C
- 🚀 安装区域横向最小宽度 22.15mm
- 🚀 纵向总安装高度 23.10mm（双组对称）
- 🚀 整体安装最大高度 37.00mm
- 🚀 禁入区说明：阴影区域为元件+走线共同禁入区（仅底盘接地走线除外）
- 🚀 另有单独标注的区域仅禁止放置元件、允许布设普通走线
- 🚀 设计提示：推荐采用单边安装设计
2.2 右侧 B 局部放大图（1:2 放大）
- 🚀 76 个焊盘，分 4 排 布置
- 🚀 单排内焊盘间距 2.93mm（共 19 组）
- 🚀 焊盘默认宽度 0.80mm、长度 0.40mm
- 🚀 引脚位置度要求 Ø0.05，基准为 A/L/K/C
- 🚀 底部固定孔为 Φ1.55±0.05mm 非金属化孔
- 🚀 固定孔位置度要求 Ø0.05，基准为 A/K/L
- 🚀 额外标注有专用焊盘仅用于屏蔽笼底部（belly）接地
2.3 图纸备注（NOTE）
- X、Y 基准由客户 PCB 的基准点确定
- PCB 的边缘位置根据具体应用场景确定
- 安装需满足成品孔尺寸要求

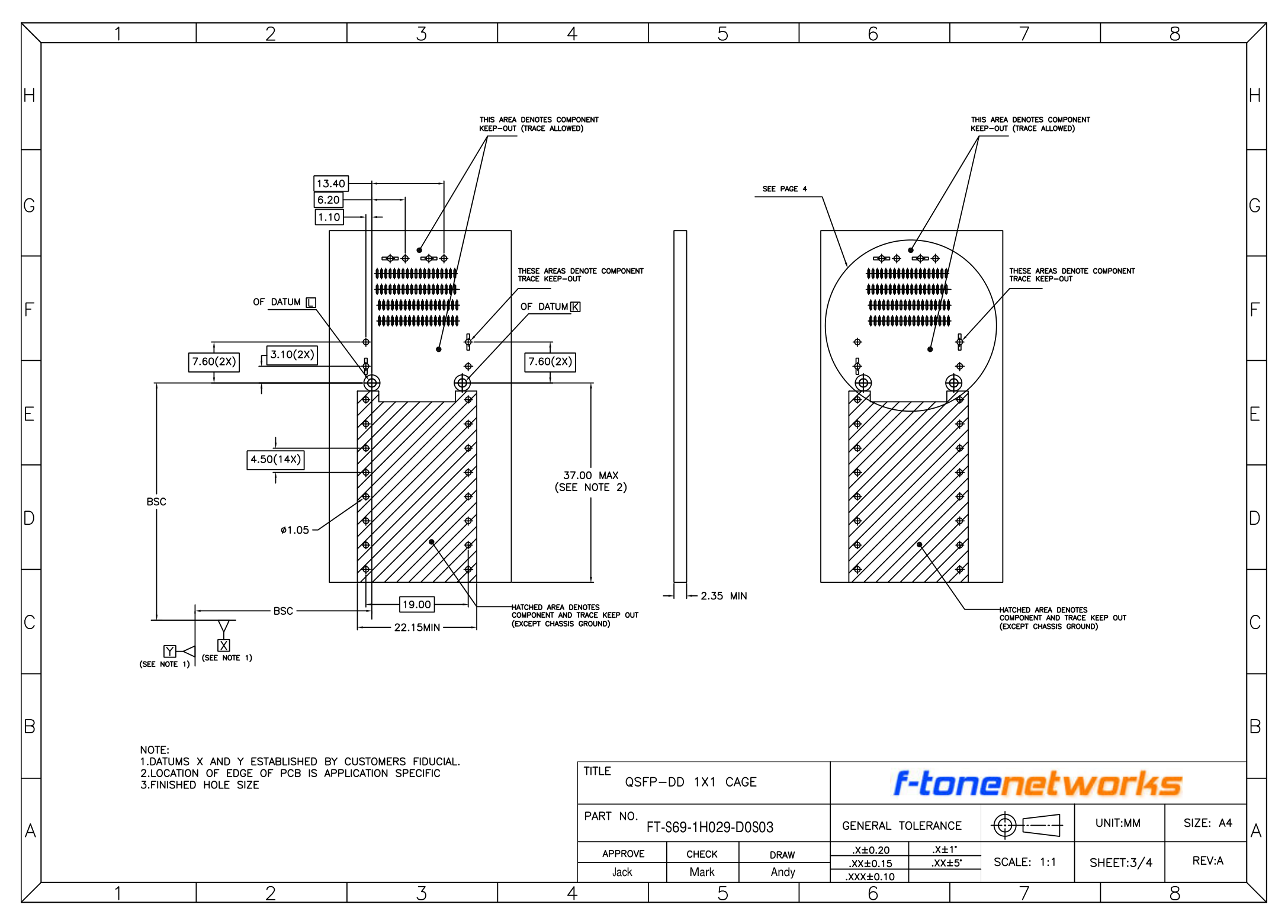

P33. PCB 设计机械尺寸工程图（P3/4）
3.1 左侧主布局视图（Main Layout View）
- 🚀 下方斜线阴影区域：元件+走线禁止区，仅机箱地（chassis ground）可例外布线
- 🚀 区域宽度 19.00mm，最小总宽度 22.15mm
- 🚀 孔位纵向间距 4.50mm（共 14 组）
- 🚀 过孔直径为 Φ1.05mm
- 🚀 上方焊盘区域：多排密集引脚焊盘
- 🚀 焊盘区域总宽度 13.40mm，内部细分宽度为 6.20mm、1.10mm
- 🚀 两个定位孔横向间距 3.10mm（共 2 组）
- 🚀 孔到侧边距离 7.60mm（共 2 组）
- 🚀 布局纵向总高度最大 37.00mm
3.2 右侧圆角避让视图（Round Avoidance View）
- 🚀 上方为圆形结构避让区域（详情参考第4页图纸）
- 🚀 区域内焊盘布局、禁止区规则和左侧视图一致
- 🚀 两个视图之间标注最小间距为 2.35mm

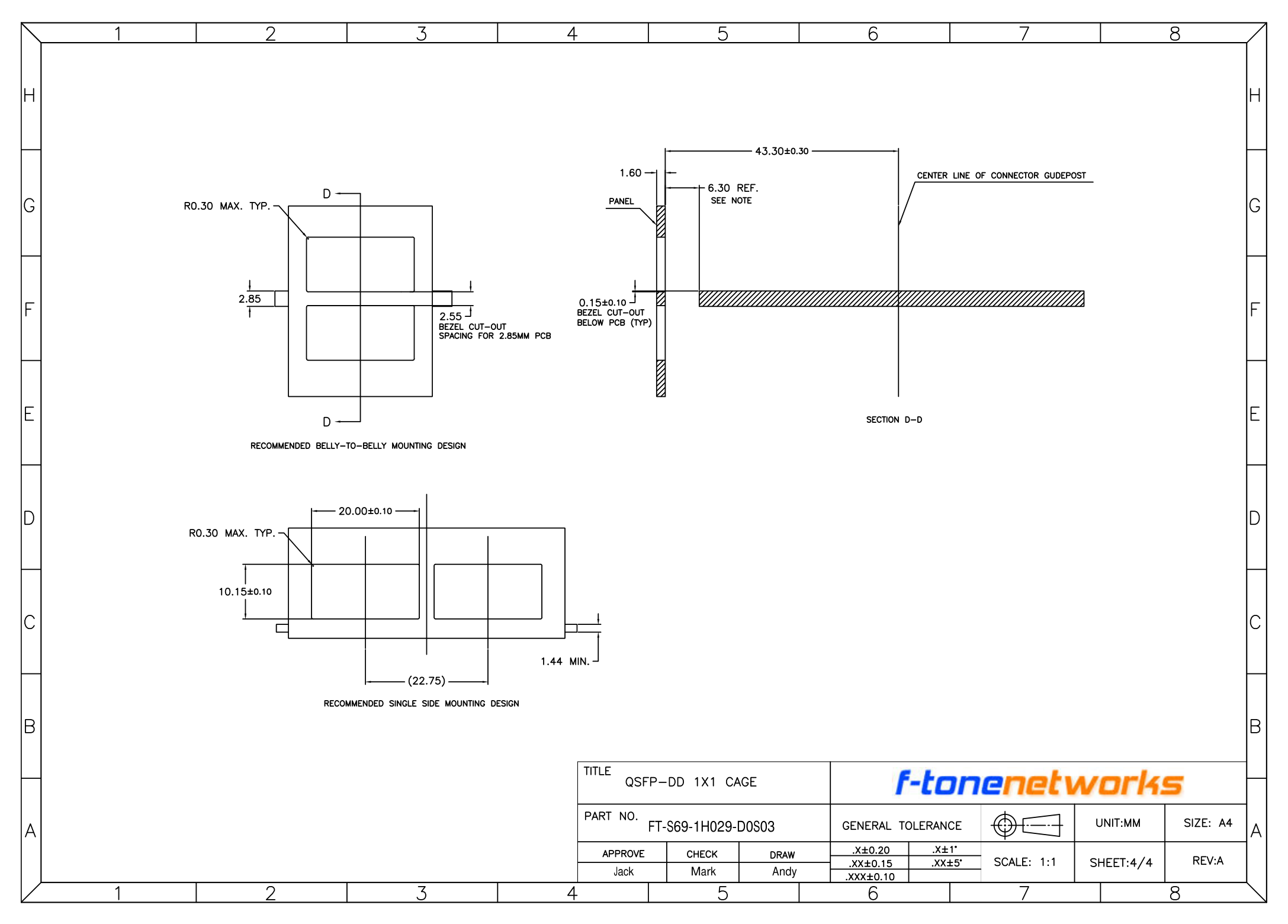

P44. 安装结构工程图（背靠背 + 单面安装，P4/4）
4.1 左侧视图：推荐背靠背 / 对贴安装设计（RECOMMENDED BELLY-TO-BELLY MOUNTING DESIGN）
| 标注（Marking） | 说明（Description） |
|---|---|
| R0.30 MAX. TYP. | 所有同类内角的倒圆角最大半径为 0.30mm，为通用设计要求 |
| PCB 适配厚度 | 2.85mm |
| 2.55 | 适配 2.85mm 厚度 PCB 的挡板（Bezel）开孔间距为 2.55mm |
| 剖切标识 D-D | 标记了右侧剖视图的剖切位置 |
4.2 右侧视图：D-D 剖面（SECTION D-D）
D-D 剖面展示了面板、PCB、连接器导柱的相对位置关系：
| 标注（Marking） | 说明（Description） |
|---|---|
| 面板（PANEL）厚度 | 1.60mm |
| 0.15±0.10 | PCB 相对挡板开孔向下的偏移量典型值为 0.15mm，公差为 ±0.10mm |
| 6.30 REF. SEE NOTE | 面板内侧到 PCB 的距离为参考值 6.30mm，需参照对应设计备注 |
| 43.30±0.30 | 面板外侧到连接器导柱中心线（CENTER LINE OF CONNECTOR GUIDEPOST）的总距离，公差为 ±0.30mm |
4.3 推荐单面安装设计（RECOMMENDED SINGLE SIDE MOUNTING DESIGN）
| 标注（Marking） | 说明（Description） |
|---|---|
| R0.30 MAX. TYP. | 该构件所有同类拐角的圆角半径最大为 0.30，TYP 为通用典型值标识，代表所有同类型拐角均遵循该要求 |
| 10.15±0.10 | 标注对应位置的构件高度为 10.15，允许上下公差为 ±0.10 |
| 20.00±0.10 | 标注对应位置的水平段长度为 20.00，允许左右公差为 ±0.10 |
| (22.75) | 括号标识代表该尺寸为参考尺寸，对应标注段的水平长度为 22.75，无强制公差要求，仅作设计参考 |
| 1.44 MIN. | 对应外侧安装凸耳的厚度最小值为 1.44 |
5. 通用公差规则汇总（汇总表）
| 尺寸精度（Precision） | 公差值（Tolerance） |
|---|---|
| 1位小数长度尺寸（X.X） | ±0.20mm |
| 2位小数长度尺寸（X.XX） | ±0.15mm |
| 3位小数长度尺寸（X.XXX） | ±0.10mm |
| 整数角度（X°） | ±1° |
| 分单位角度（X’） | ±5′ |
6. 与 F-tone 已有 FT-RTS69 QSFP-DD 56 连接器配套
典型应用场景（Typical Applications）
- 🚀 400G 数据中心：400G QSFP-DD 高速I/O屏蔽防护
- 🚀 800G 数据中心：800G QSFP-DD 高速I/O屏蔽防护
- 🚀 HPC 高性能计算：HPC GPU 集群互连屏蔽
- 🚀 AI 算力 GPU 集群：AI Server + GPU 算力节点互连
- 🚀 超级计算机：超级计算机机柜间 / 机柜内互连
- 🚀 嵌入式高速 I/O：嵌入式系统 QSFP-DD 高速信号
- 🚀 工业级超宽温：-55~+85°C 工作温度（军标级 / 工业级）
