FT-ASOTET14TFTHA 时频光发射机
FT-ASOTET14TFTHA 是一款 2U 19 英寸插箱式时频光发射机，将输入的同步脉冲、时钟、射频本振和中频信号进行电光转换，通过密集波分复用和光放大后输出 8 路光纤信号，适用于卫星通信、雷达及电子对抗等高精度时频传输系统。
主要功能
- 将 1 路 SYNC 同步脉冲、1 路 CLK 时钟、2 路 RF 本振和 8 路 IF 中频分别进行电光转换
- 对 SYNC、CLK 和 2 路 RF 本振进行密集波分复用，经光放大后光功分 8 路
- 功分的 8 路光纤分别与 1 路中频光纤再粗波分复用为一根光纤输出至接收模块
- 最终输出 8 根光纤，每根光纤复用 5 个光信号（1 路 SYNC + 1 路 CLK + 2 路 RF + 1 路 IF）
- 光发射机监测各路光发射功率，通过以太网上报
- 支持遥控开关机
主要技术指标
| 参数 | 规格 |
|---|---|
| 输入 SYNC 数字信号电平 | LVCMOS（单端 50Ω） |
| 输入模拟信号功率 RF1、RF2、CLK | 10～13 dBm |
| 输入模拟信号功率 IF1～IF8 | 10～13 dBm |
| 输入模拟信号驻波 | ≤2.0（50Ω） |
| 输出光路 | 8 路（每路波分复用 5 个光信号，一根光纤输出） |
| 输出光路间长度一致性 | ≤1mm |
| 输出光功率 | ≥+10 dBm |
产品描述
FT-ASOTET14TFTHA 时频光发射机采用 2U 高 19 英寸标准插箱设计，箱体作本色导电氧化处理，前面板喷漆处理。设备支持多种射频信号输入，具有高线性度、低噪声的特点，可将时频信号通过光纤进行远距离、低损耗传输，适用于对信号质量要求极高的通信和时频系统。
硬件接口
| 标识 | 型号 | 说明 |
|---|---|---|
| XS01 | JSMA(S)-KFK-1 | SYNC 输入（LVCMOS） |
| XS02 | JSMA(S)-KFK-1 | CLK 输入 |
| XS03 | JSMA(S)-KFK-1 | RF1 输入 |
| XS04 | JSMA(S)-KFK-1 | RF2 输入 |
| XS05～XS12 | JSMA(S)-KFK-1 | IF1～IF8 输入 |
| XS16～XS23 | FC-A-07（J） | FC/APC 输出光纤接口 1～8 |
| XS26 | YW121F01 | 网络接口 |
| XS27 | XCD22F3Z1D40 | 220V 交流电源接口 |
环境适应性
| 参数 | 规格 |
|---|---|
| 工作温度 | -20°C ～ +55°C |
| 贮存温度 | -20°C ～ +55°C |
| 工作电压 | AC 220V，150W |

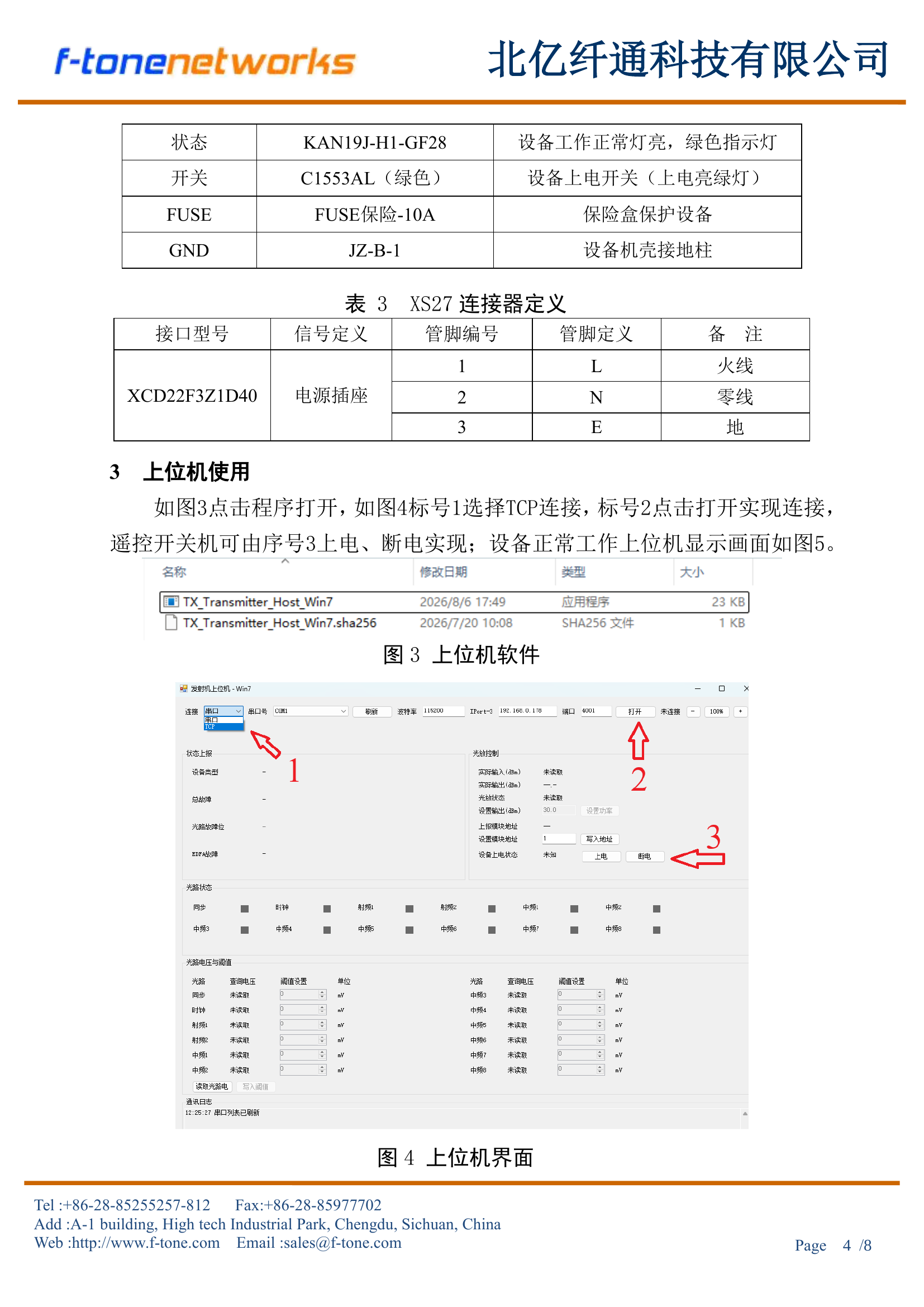

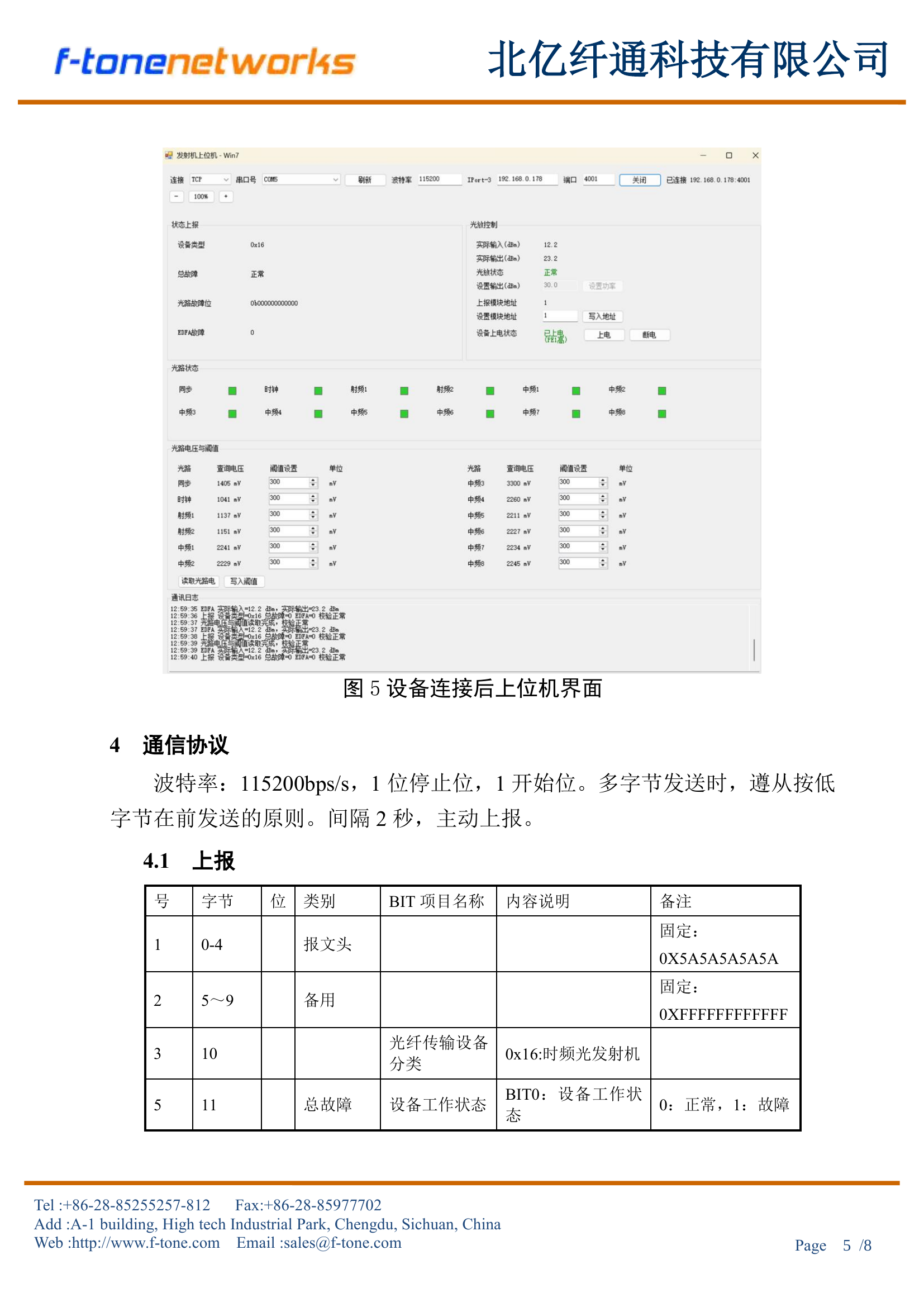

通信协议
波特率：115200bps，1 位停止位，1 开始位。多字节发送时遵从低字节在前原则。间隔 2 秒主动上报设备状态，包括光发射状态、光放大器状态及输入/输出光功率等信息。
订购信息
| 型号 | 描述 |
|---|---|
| FT-ASOTET14TFTHA | 2U 19 英寸时频光发射机，8 路光纤输出，含使用说明书、测试报告及合格证 |
