FT-ASOTET14TFRHA 时频光接收模块
FT-ASOTET14TFRHA 是一款小型化金属腔体时频光接收模块（135×114×17mm），对单根光纤输入的波分复用光信号进行解复用和光电转换，恢复出 SYNC 同步脉冲、CLK 时钟、2 路 RF 本振和 1 路 IF 中频信号，适用于卫星通信、雷达及电子对抗等高精度时频系统。
主要功能
- 对单根光纤输入的光信号解波分复用，解出 SYNC、CLK、2 路 RF 本振和 1 路 IF 中频光信号
- SYNC 同步脉冲经光电转换、放大整形后输出电信号（RS422 差分输出）
- CLK 时钟、2 路 RF 本振和 1 路 IF 中频分别进行光电转换并放大输出
- SYNC 同步脉冲具备延时可编程，用于模块间延时一致性对齐
- 光接收模块监测各路光接收功率，通过串口上报
主要技术指标
SYNC 同步脉冲输出
| 参数 | 规格 |
|---|---|
| 输出信号 | 10Hz 重频，100ns 脉宽 |
| 输出接口 | RS422（差分 120Ω） |
| 通道间延时一致性 | ≤2ns |
| 上升沿时间 | ≤5ns（20%～80%） |
CLK 时钟输出（120MHz）
| 参数 | 规格 |
|---|---|
| 输出功率 | 10～13 dBm |
| 模拟输出谐波抑制 | ≥30 dBc |
| 模拟输出杂散抑制 | ≥70 dBc（带宽 1MHz） |
| 模拟输出驻波 | ≤1.5（50Ω） |
| 相位一致性 | ≤±1.5° |
| 输出相位噪声 | ≤-135 dBc/Hz @1kHz |
RF1 本振输出（9.6GHz）
| 参数 | 规格 |
|---|---|
| 输出功率 | 10～13 dBm |
| 模拟输出杂散抑制 | ≥60 dBc（带宽 1MHz） |
| 模拟输出驻波 | ≤2.0（50Ω） |
| 相位一致性 | ≤±6°（常温 25°C） |
| 输出相位噪声 | ≤-110 dBc/Hz @1kHz |
RF2 本振输出（15.2GHz）
| 参数 | 规格 |
|---|---|
| 输出功率 | 10～13 dBm |
| 模拟输出杂散抑制 | ≥60 dBc（带宽 1MHz） |
| 模拟输出驻波 | ≤2.0（50Ω） |
| 相位一致性 | ≤±10°（常温 25°C） |
| 输出相位噪声 | ≤-110 dBc/Hz @1kHz |
IF 中频输出（1.4GHz～1.6GHz）
| 参数 | 规格 |
|---|---|
| 输出功率 | 10～13 dBm |
| 模拟输出杂散抑制 | ≥55 dBc（带宽 200MHz） |
| 模拟输出驻波 | ≤1.8（50Ω） |
| 相位一致性 | ≤±5°（常温 25°C） |
| 输出相位噪声 | ≤-120 dBc/Hz @1kHz |
产品描述

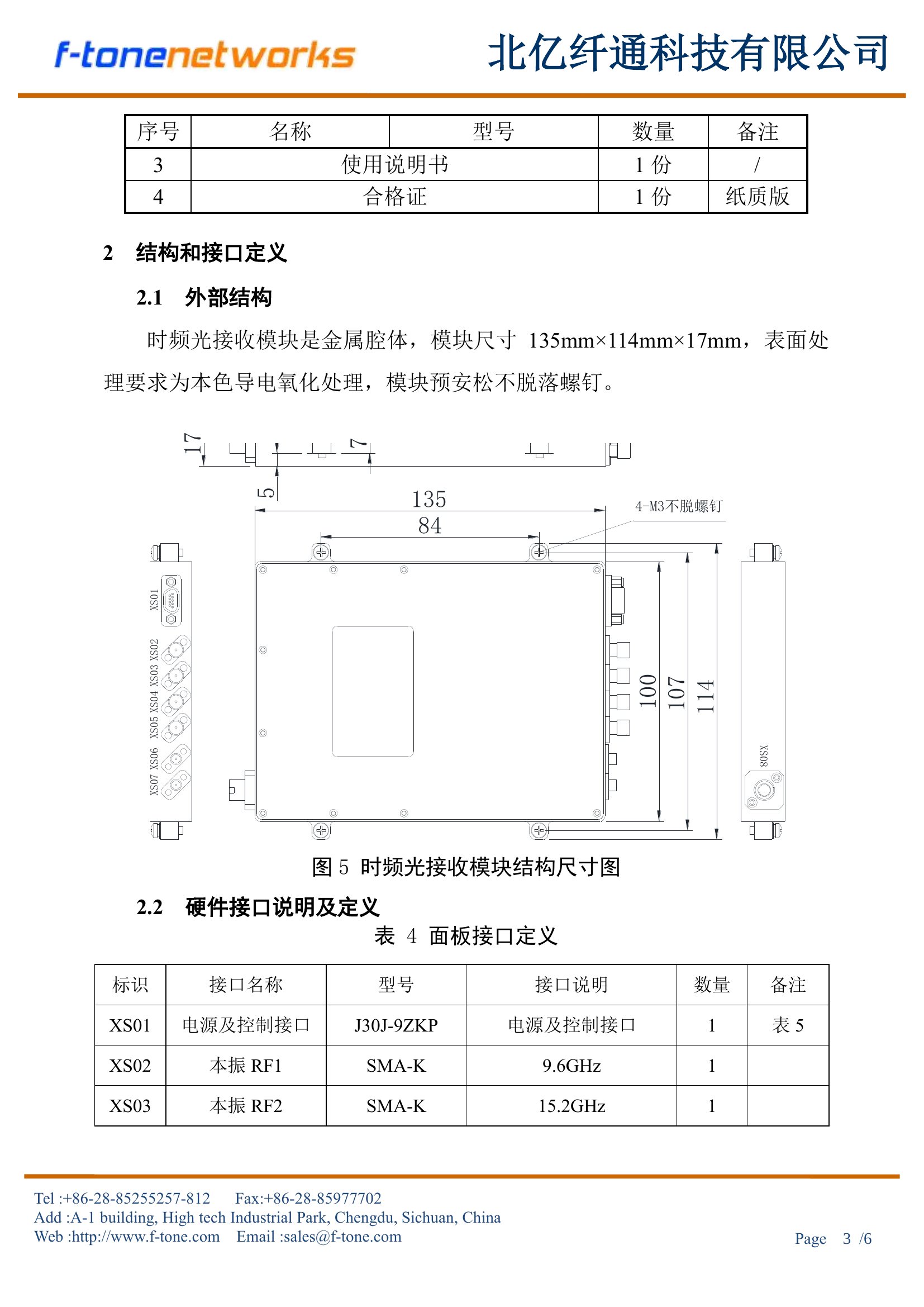

FT-ASOTET14TFRHA 时频光接收模块采用金属腔体封装，尺寸仅为 135×114×17mm，表面作本色导电氧化处理，预装松不脱落螺钉。模块接收来自时频光发射机的波分复用光纤信号，解复用后分别进行高保真光电转换，输出高稳定度的同步脉冲、时钟、本振和中频信号。
硬件接口
| 标识 | 接口名称 | 型号 | 说明 |
|---|---|---|---|
| XS01 | 电源及控制接口 | J30J-9ZKP | DC +12V/1.5A，含串口、状态监测 |
| XS02 | 本振 RF1 | SMA-K | 9.6GHz |
| XS03 | 本振 RF2 | SMA-K | 15.2GHz |
| XS04 | 中频 IF | SMA-K | 1.4GHz～1.6GHz |
| XS05 | 时钟 CLK | SMA-K | 120MHz |
| XS06 | 同步 SYNC+(P) | SMP-J | RS422 TX+ |
| XS07 | 同步 SYNC-(N) | SMP-J | RS422 TX- |
| XS08 | 光纤接口 | FC-A-07(J) | FC/APC 模拟光纤输入 |
环境适应性
| 参数 | 规格 |
|---|---|
| 工作温度 | -20°C ～ +55°C |
| 贮存温度 | -20°C ～ +55°C |
| 工作电压 | DC +12V，15W |
订购信息
| 型号 | 描述 |
|---|---|
| FT-ASOTET14TFRHA | 时频光接收模块，金属腔体封装 135×114×17mm，含使用说明书、测试报告及合格证 |
