北亿纤通科技有限公司
时钟发射模块使用说明书
FT-49-AMAT31CPLPTPF
1 时钟发射模块概述
1.1 功能
发射模块将射频信号转换为光信号输出，输出波长符合 ITU DWDM 标准。
1.2 时钟发射模块原理
图 1 时钟发射模块原理框图
如图 1 所示，阻抗匹配保证射频链路高效、稳定、低损耗的信号传输，自
动功率控制电路（APC）控制激光器输出光功率稳定，具备光监测功能，自动
温度控制电路（ATC）保持激光器芯片温度的稳定，从而保持输出光波长的稳
定，实现射频信号转换为光信号稳定输出。
Tel:+86-28-85255257-812 Fax:+86-28-85977702
Add:A-1building,HightechIndustrialPark,Chengdu,Sichuan,China
Web:http://www.f-tone.com Email:sales@f-tone.com Page 1 /5
北亿纤通科技有限公司
1.3 主要技术性能指标
1）工作频段：5 MHz ~1000MHz（制冷DWDM）；
2）工作波长：18~62（C 波段 ITU 间隔)；
3）输出光功率：≥5 dBm；
4）输入 P-1 dB：≥+15 dBm；
5）100MHz 相噪：≤-135dBc/Hz@1K;
6）电光转换插损：≤30dB；
7）谐波抑制：≥30dBc；
8）1MHz 杂散抑制：≥65dBc；
9）相位一致性(定制)：≤±3o；
10） 幅度一致性(定制)：≤±1.5dB；
11） 带内平坦度(定制)：≤3dB；
12） 输入端口驻波：≤2（50Ω）
13） 模块功耗：≤10W;
14） 工作电压：DC_+5V、DC_-5V;
15） 工作温度：-40℃～+75℃；
表 1 时钟发射模块主要设备清单（单套）
序号 设备名称 数量 备注
1 时钟发射模块 1 实物
Tel:+86-28-85255257-812 Fax:+86-28-85977702
Add:A-1building,HightechIndustrialPark,Chengdu,Sichuan,China
Web:http://www.f-tone.com Email:sales@f-tone.com Page 2 /5
| 序号 | 设备名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 时钟发射模块 | 1 | 实物 |
北亿纤通科技有限公司
2 结构和接口定义
2.1 外部结构

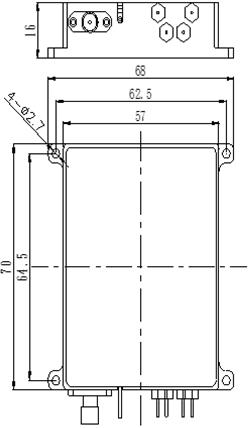

时钟发射模块外部结构如图2所示， 尺寸如下图所示，单位 mm。
图 2 时钟发射模块尺寸
2.2 硬件接口说明及定义
时钟发射模块硬件接口全部位于模块侧面，接口定义分别见表 2。
表 2 模块接口定义
引脚 符号 说明
1 +5V 电源正端
2 -5V 电源负端
3 GND 地
4 SMA-I 射频信号输入 SMA
5 Fiber-O 尾纤光输出 FC/APC
Tel:+86-28-85255257-812 Fax:+86-28-85977702
Add:A-1building,HightechIndustrialPark,Chengdu,Sichuan,China
Web:http://www.f-tone.com Email:sales@f-tone.com Page 3 /5
| 引脚 | 符号 | 说明 |
|---|---|---|
| 1 | +5V | 电源正端 |
| 2 | -5V | 电源负端 |
| 3 | GND | 地 |
| 4 | SMA-I | 射频信号输入 SMA |
| 5 | Fiber-O | 尾纤光输出 FC/APC |
北亿纤通科技有限公司
3 故障处理
3.1 故障隔离和修理的基本方法
常见故障的排除主要是先检查各模块是否处于正确的工作状态，若不是，
则使各模块重新回到正确的运行状态；然后采用逐级隔离检查的方法确定故障
原因和部位，并调整或更换相应的模块。
3.2 故障隔离和修理
3.2.1 电源故障检修
当模块电源故障可能是由于以下几种原因，一种是该模块内部有短路，另
一种是该模块电源接错。可根据不同的情况进行排除。
3.2.2 信号故障检修
当某个模块无信号输出、或者输出信号错误可能是由于以下几种原因。
a) 电源不符合要求；
b) 光连接器连接错误；
c) 电连接器连接错误；
d) 模块内部部分电路短路或断路。
用以下的方式查验：
a) 用万用表测量故障模块的相应电源是否符合要求值，不符合就应检
查是否上电有误；
b) 检查是否光连接器连接有误，如果模块间各连接正常，应检查模块
内部，并用其备件更换；
c) 更正电连接器连接，观察是否存在电信号输出，若输出正常，则说
明电连接器连接正确；
d) 用示波器检查模块内部从输入端到输出端波形，如不对，则应根据
电原理图逐级检查，以排除故障；
Tel:+86-28-85255257-812 Fax:+86-28-85977702
Add:A-1building,HightechIndustrialPark,Chengdu,Sichuan,China
Web:http://www.f-tone.com Email:sales@f-tone.com Page 4 /5
北亿纤通科技有限公司
4 使用环境要求与其他特殊要求
4.1 使用环境要求
a) 工作温度：-40℃～+75℃；
b) 贮存温度：-50℃～+85℃；
c) 工作电压：DC_+5V、DC_-5V。
4.2 其他特殊要求
a) 工作环境不得超过绝对最大额定值，模块各接口不得接错；
b) 使用外接仪表时，必需先阅读其说明书，明白其性能和使用方法后
再使用；
c) 使用外接仪表前，仪表外壳间，及与机柜间必需可靠电连接，保证
共地，防止人身、设备事故；
d) 信号源输出功率必需小于设备注入端口的极限输入功率；
e) 未经有关领导许可，不得擅自调动模块中可调元件；
操作及使用者需认真阅读本技术说明书以及有关图纸、理解和掌握有关要求后再进行操作。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and
must be specifically confirmed in writing by F-tone Networks before they become applicable to
any particular order or contract. In accordance with the F-tone Networks policy of continuous
improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other
protective rights of F-tone Networks or others. Further details are available from any F-tone
Networks sales representative.
Tel:+86-28-85255257-812 Fax:+86-28-85977702
Add:A-1building,HightechIndustrialPark,Chengdu,Sichuan,China
Web:http://www.f-tone.com Email:sales@f-tone.com Page 5 /5
本产品为射频光传输模块产品线，详细信息，请联系我们的销售人员，谢谢！
