产品概述
FT-406A-G系列是一款4引脚微型扁平封装固态继电器，内部包含AlGaAs红外发光二极管（输入侧）与高压输出检测电路光学耦合。检测器由光伏二极管阵列和输出侧MOSFET组成。
单通道配置相当于1 Form A（常开单极单掷）结构。器件采用4引脚小外形SMD封装。
本产品采用表面贴装技术，具有无卤素、无铅、RoHS合规等环保特性，并通过了UL、VDE、SEMKO、NEMKO、FIMKO、CQC等多项国际安全认证。
产品规格
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-406A-G Series |
| 产品名称 | 4 PIN MINI FLAT PACKAGE SOLID STATE RELAY |
| 版本 | V3.06 |
| 制造商 | 北亿纤通科技有限公司 (F-tone Networks) |
| 封装类型 | 4引脚SOP表面贴装封装 |
| 继电器类型 | 常开单极单掷 (1 Form A) |
| 负载电压 | 60V |
| 连续负载电流 | 550mA |
| 脉冲负载电流 | 1.2A |
| 隔离电压 | 3750 Vrms |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+125℃ |
| 总功耗 | 800mW |
绝对最大额定值
| 参数名称 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 输入端参数 | |||
| 正向电流 | IF | 50 | mA |
| 反向电压 | VR | 5 | V |
| 峰值正向电流 | IFP | 1 | A |
| 输出端参数 | |||
| 击穿电压 | Pin | 75 | mW |
| 连续负载电压 | VL | 60 | V |
| 连续负载电流 | IL | 550 | mA |
| 脉冲负载电流 | ILPeak | 1.2 | A |
| 输出端功耗 | Pout | 500 | mW |
| 整体参数 | |||
| 总功耗 | PT | 800 | mW |
| 隔离电压 | Viso | 3750 | Vrms |
| 存储温度 | TSTG | -40 to 125 | ℃ |
| 工作温度 | TOPR | -40 to 85 | ℃ |
| 焊接温度 | TSOL | 260 | ℃ |
电气特性
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 输入端特性 | ||||||
| 正向电压 | VF | IF=10mA | – | 1.18 | 1.5 | V |
| 反向电流 | IR | VR=5V | – | – | 1 | μA |
| 输出端特性 | ||||||
| 关态漏电流 | Ileak | IF=0mA,VL=Max. | – | – | 1 | μA |

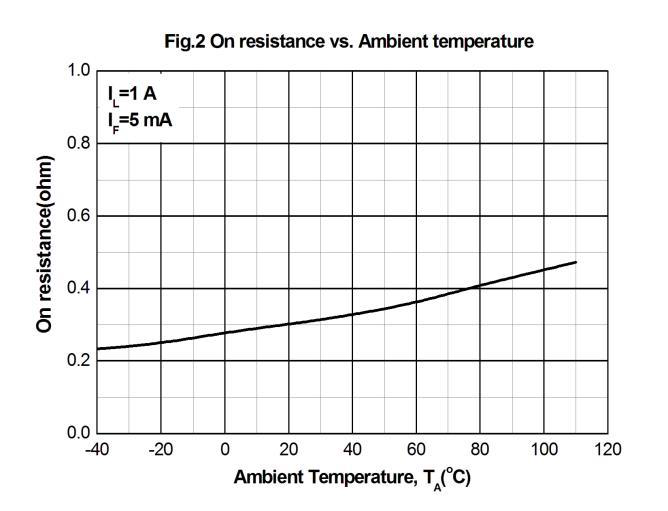

| 导通电阻 | Rd(ON) | IF=10mA,IL=Max. | – | 0.7 | 2.5 | Ω |
| 输出电容 | Cout | VL=0V,f=1MHz | – | 85 | – | pF |
| 传输特性 | ||||||

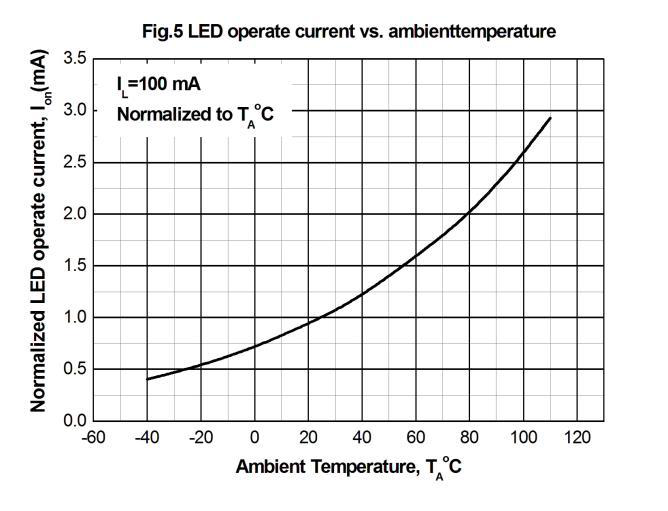

| LED导通电流 | IF(on) | IL=Max | – | 2.5 | 5 | mA |
| LED关断电流 | IF(off) | IL=1μA | 0.4 | 2.0 | – | mA |

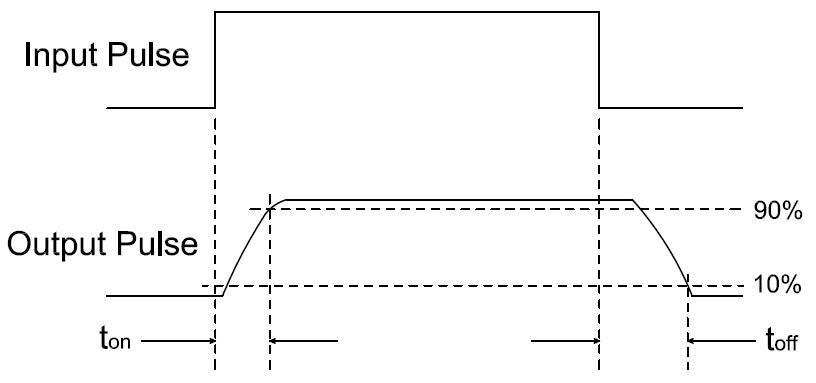

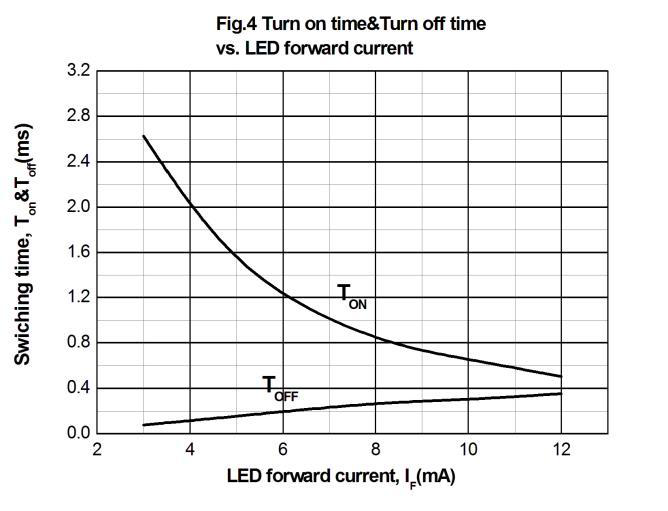

| 开通时间 | Ton | IF=10mA,RL=200Ω | – | 1.5 | 3 | ms |
| 关断时间 | Toff | IF=10mA,RL=200Ω | – | 0.15 | 0.5 | ms |
| 隔离特性 | ||||||
| 隔离电阻 | RI-O | VL-O=500V DC | 5×10¹⁰ | – | – | Ω |
| 隔离电容 | CI-O | V=0V,f=1MHz | – | 1.5 | – | pF |
封装选项
| 选项 | 描述 | 包装数量 |
|---|---|---|
| None | 标准SMD选项 | 每管100个 |
| -V | 标准SMD选项 + VDE认证 | 每管100个 |
| (TA) | TA编带卷盘选项 | 每盘3000个 |
| (TB) | TB编带卷盘选项 | 每盘3000个 |
| (TA)-V | TA编带卷盘选项 + VDE认证 | 每盘3000个 |
| (TB)-V | TB编带卷盘选项 + VDE认证 | 每盘3000个 |
引脚定义
| 引脚序号 | 符号 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | LED Anode | Input | 内部红外发光二极管阳极 |
| 2 | LED Cathode | Input | 内部红外发光二极管阴极 |
| 3 | MOSFET | Output | MOSFET输出端1 |
| 4 | MOSFET | Output | MOSFET输出端2 |
产品特性
- 符合无卤素标准 (Br<900ppm, Cl<900ppm, Br+Cl<1500ppm)
- 常开单极单掷继电器结构
- 小型4引脚SOP封装，适用于60V负载电压系列
- 低工作电流
- 低关态漏电流
- 低导通电阻
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
- 多项国际认证 (UL, VDE, SEMKO, NEMKO, FIMKO, CQC)
- 隔离电压高达3750Vrms
- 工作温度范围-40℃~+85℃
应用领域
- 交换设备
- 测量和测试设备
- 工厂自动化/办公自动化设备
- 工业控制系统
- 安防系统
- 医疗设备
- 通信设备
产品认证
- ✓ UL (美国保险商实验室认证)
- ✓ cUL (加拿大UL认证)
- ✓ VDE (德国电气工程师协会认证)
- ✓ SEMKO (瑞典电气设备认证)
- ✓ NEMKO (挪威电气设备认证)
- ✓ FIMKO (芬兰电气设备认证)
- ✓ CQC (中国质量认证)
- ✓ RoHS 符合欧盟有害物质限制指令
- ✓ REACH 符合欧盟化学品注册法规
- ✓ 无卤素 (Br<900ppm, Cl<900ppm, Br+Cl<1500ppm)
产品型号
FT-406A(X)-VG：编带卷盘选项（TA、TB或无），VDE认证（可选），无卤素

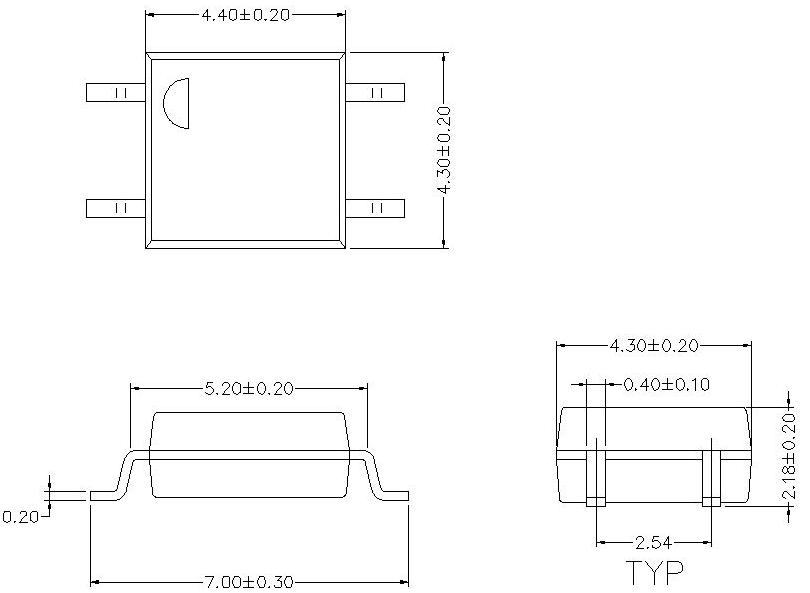

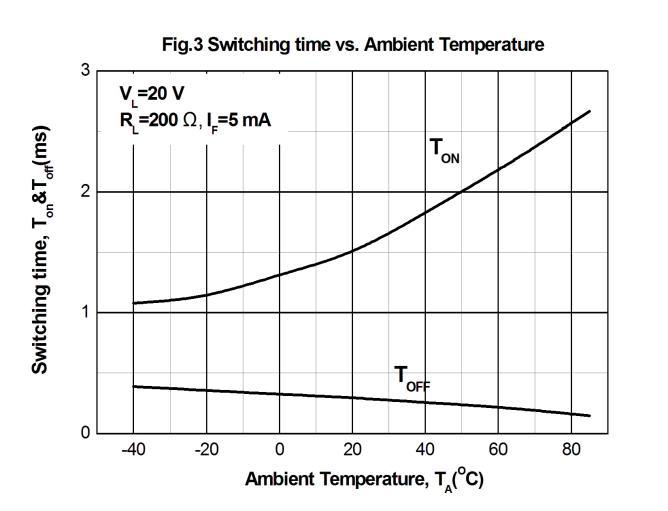

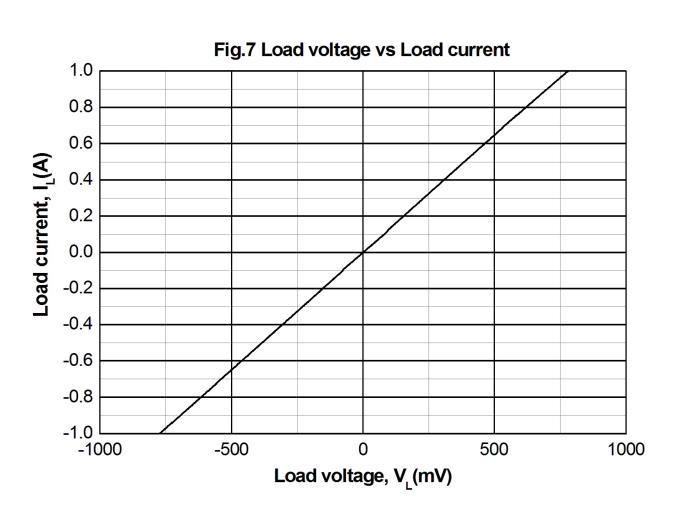

技术图纸
