SFP+ MCB 光模块测试板 (Module Compliance Board)

SFP+ MCB(Module Compliance Board)光模块测试板

SFP+ MCB(Module Compliance Board)光模块测试板具有优异的信号完整性高频特性,用来测试高速 SFP 光模块眼图、误码及读取模块信息。该测试板专为高速光模块的合规性测试和质量验证设计,适用于光模块研发、生产制造及质量检测等环节。

SFP+ MCB 光模块测试板产品图

主要特性

  • 支持 125M/155M/10G/25G SFP/SFP+/SFP28 光模块
  • 支持光模块对传误码测试、环回模块测试
  • 支持发端眼图测试
  • 配合上位机软件支持回读光功率、电压、温度等
  • 支持发端激光器使能及关闭
  • 测试 10Gbps 需 18GHz 稳相线缆,25Gbps 需 40GHz 稳相线缆
  • 高速 SMA 接口
  • 5V 3A DC-005 电源适配器

引脚说明

引脚 名称 方向 说明
1 VeeT – 发送端地
2 TX Fault 输出 发送故障指示
3 TX Disable 输入 发送使能/关闭控制
4 SDA 双向 I²C 数据线
5 SCL 输入 I²C 时钟线
6 MOD_ABS 输出 模块在位指示
7 RX LOS 输出 接收信号丢失指示
8 RX Data – 输出 接收数据差分负端
9 RX Data + 输出 接收数据差分正端
10 RX ROSC – 接收端恢复时钟(保留)
11 VeeR – 接收端地
12 VeeR – 接收端地
13 Rate Select 输入 速率选择控制
14 TX Data – 输入 发送数据差分负端
15 TX Data + 输入 发送数据差分正端
16 VeeT – 发送端地

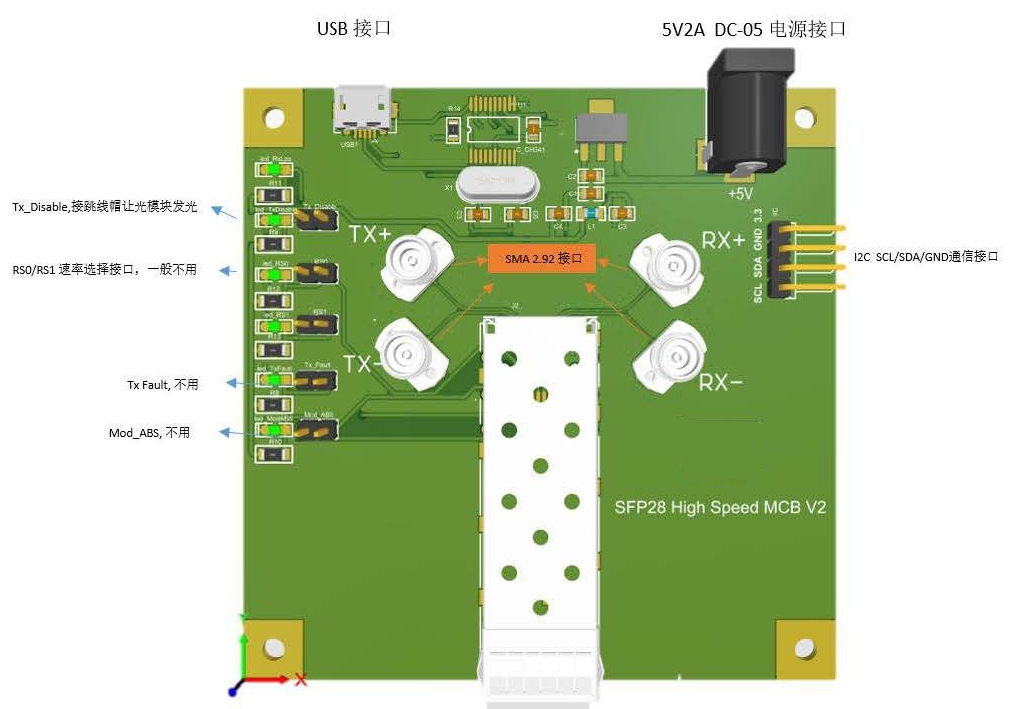

SFP+ MCB 引脚布局图

使用建议

误码测试

  • 将两块 SFP+ MCB 测试板分别连接待测光模块与参考光模块。
  • 使用高速稳相线缆连接两块测试板的 TX/RX 端口,建立对传测试链路。
  • 启动误码仪,设置对应的测试速率和码型,开始误码率测试。
  • 测试 10Gbps 速率需使用 18GHz 稳相线缆,测试 25Gbps 速率需使用 40GHz 稳相线缆。

眼图测试

  • 将待测光模块插入 SFP+ MCB 测试板。
  • 使用 SMA 线缆将测试板的高速信号输出端口连接至示波器。
  • 设置示波器为眼图模式,选择合适的触发源和测量参数。
  • 根据测试速率选择对应带宽的稳相线缆,以确保眼图测试的准确性。
  • 配合上位机软件可实时监控光模块的光功率、电压、温度等工作状态。

SFP+ MCB 尺寸规格图

注意事项

  • 插拔光模块时请确保设备已断电,避免带电操作损坏模块。
  • SMA 线缆连接应牢固可靠,不同速率请使用对应带宽的稳相线缆。
  • 测试板应避免在高温、高湿环境下使用,保持工作区域清洁干燥。
  • 请配合 5V 3A DC-005 电源适配器使用,确保供电稳定。

声明:本文档中涉及的产品及信息属于 测试配件 产品线。如需了解更多信息,请联系我们的技术支持团队。
