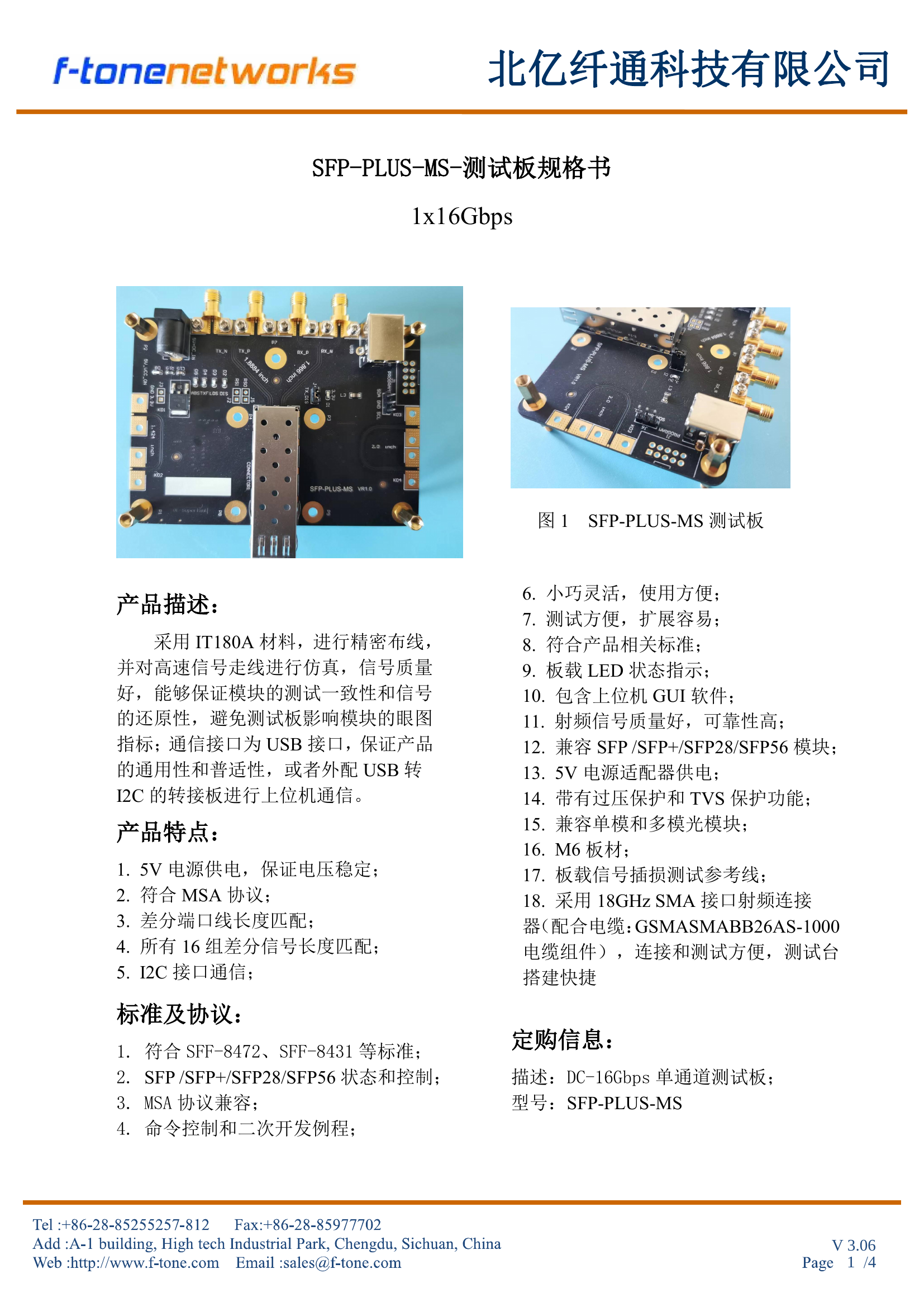

SFP-PLUS-MS 测试板（1×16Gbps 单通道测试板）
SFP-PLUS-MS 是一款 1×16Gbps 单通道测试板，专用于高速 SFP+ 光模块的测试与验证。该测试板具有优异的信号完整性特性，支持眼图测试、误码测试及模块信息读取等功能，适用于光模块研发、生产测试及质量检测等场景。
主要特性
- 支持 125M/155M/1.25G/2.5G/4.25G/8G/10G/16G SFP/SFP+ 光模块
- 支持光模块对传误码测试
- 支持环回模块测试
- 支持发端眼图测试
- 配合上位机软件支持回读光功率、电压、温度等
- 支持发端激光器使能及关闭
- 支持 TX _DISABLE 控制
- 支持 RS_LOS 指示
- 支持 Rate_Select 功能
- 高速 SMA 接口
- 支持 I²C 通信接口
- 5V 供电
- 优异的信号完整性设计
- 适用于实验室及产线测试环境
- 结构紧凑，便于操作
- 兼容主流测试仪器
- 支持单通道 16Gbps 速率
- 配合稳相线缆可实现高精度测量
适用标准
- SFF-8472：Diagnostic Interface for Optical Transceivers
- SFF-8431：Specifications for Enhanced Small Form Factor Pluggable Module SFP+
- SFP+ MSA（Multi-Source Agreement）

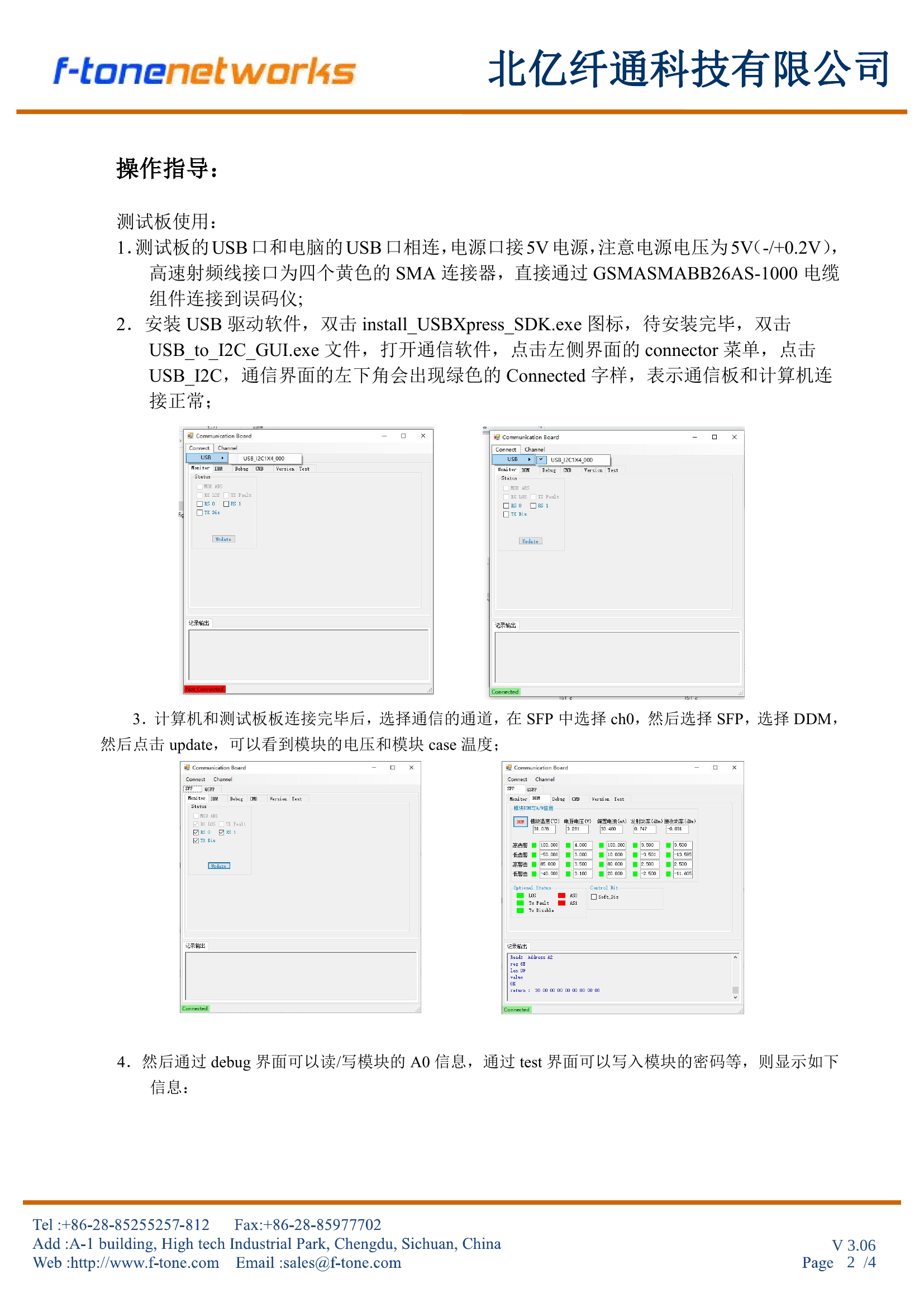

操作说明
使用 SFP-PLUS-MS 测试板进行光模块测试时，请按照以下步骤操作：
- 将待测 SFP+ 光模块插入测试板的 SFP+ 接口，确保模块完全插入并锁定。
- 使用 SMA 线缆将测试板的高速信号输出端口连接至测试仪器（如示波器、误码仪等）。测试 10Gbps 信号时建议使用 18GHz 稳相线缆。
- 连接 5V 直流电源至测试板的电源接口，确认电源指示灯正常亮起。
- 通过测试板上的控制接口操作激光器使能/关闭、LOS 指示等功能。
- 配合上位机软件，可通过 I²C 接口读取光模块的 DOM（数字监控）信息，包括光功率、电压、温度等参数。
注意事项：
- 插拔光模块时请确保设备已断电，避免带电操作损坏模块。
- SMA 线缆连接应牢固可靠，避免信号反射影响测试结果。
- 测试板应避免在高温、高湿环境下使用。

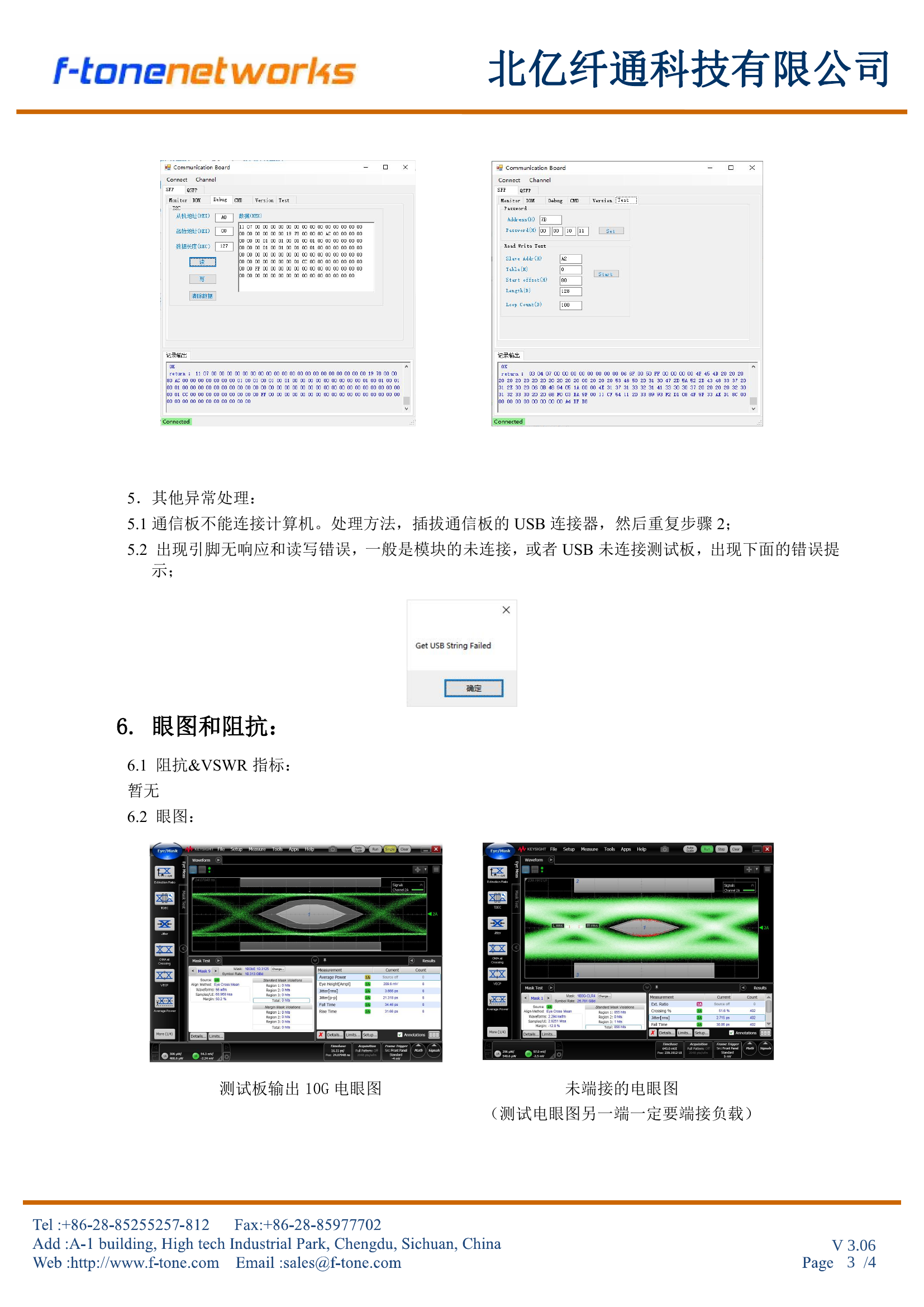

眼图测试与阻抗信息
SFP-PLUS-MS 测试板采用优化的 PCB 布局设计，确保高速信号传输通道的阻抗匹配特性。测试板信号通道的阻抗控制在 100Ω 差分阻抗范围内，有效减少信号反射和损耗，保证眼图测试的准确性。
使用示波器进行眼图测试时，建议设置适当的触发条件和测量参数，以获得清晰稳定的眼图波形。测试板的高速 SMA 接口支持宽带信号传输，可满足从低速到 16Gbps 速率的眼图测试需求。
声明：本文档中涉及的产品及信息属于 测试配件 产品线。如需了解更多信息，请联系我们的技术支持团队。
