FTRS-Cxxxx-xxDxx 军品级 1×9 双列直插 10 引脚光收发器模块 V3.06 (AMMN31LP99FLI 核心芯片 0.1~1.25 Gbps 850/1310/1550nm + CWDM 18波 100m/2km/10km/40km/50km -40~+85°C 3.3V LC/FC/CWDM 12mm 全金属 机载/舰载/高海拔) | F-tone Networks 北亿纤通

FTRS-Cxxxx-xxDxx 是 F-tone Networks(北亿纤通科技有限公司)面向 机载 / 舰载 / 高海拔等军用环境 推出的 军品级 1×9 (1×9 Pin) 双列直插 10 引脚光收发器模块。光发射部分采用 大功率 LD (High Power Laser Diode),发送高速差分信号引脚 TD+/TD-(兼容 LVDS/LVPECL/CML);光接收部分包括 PIN + 前置跨阻放大器 (TIA) + 限幅放大器 (LA),接收高速差分信号引脚 RD+/RD-(50Ω 终端匹配,400~600 mVp-p 差分输出);信号检测引脚 SD/LOS 接口电平为标准 LVTTL;发射使能引脚 TDIS 可使模块进入节电模式(高电平有效)。模块经过严格的军品级筛选及环境试验,具有抗振动 / 抗电磁干扰 / 耐湿热 / 温度适应性强等特点,广泛适用于机载 / 舰载 / 高海拔等军用环境。模块体积小, 重量轻, 全金属结构, 高度仅 12mm,易于安装在空间狭小的插板或机箱内。核心芯片型号 AMMN31LP99FLI。速率 0.1~1.25 Gbps(DC~1.25G),波长 850 / 1310 / 1550 nm(CWDM 18 波可选),距离 100m / 2km / 10km / 40km / 50km,工作温度 -40~+85°C (军品级),3.3V 单电源供电,LC 插拔 / FC 尾纤 / CWDM 波长 三种光口可选。

产品描述 (Product Description)

FTRS-Cxxxx-xxDxx — 军品级 1×9 光收发器模块 V3.06

FTRS-Cxxxx-xxDxx:F-tone Networks(北亿纤通科技有限公司)出品的 军品级 1×9 双列直插 10 引脚光收发器模块。光发射部分采用大功率 LD,发送高速差分信号引脚 TD+/TD-(兼容 LVDS/LVPECL/CML);光接收部分包括 PIN + 前置跨阻放大器 (TIA) + 限幅放大器 (LA),接收高速差分信号引脚 RD+/RD-(50Ω 终端匹配,400~600 mVp-p 差分输出);信号检测引脚 SD/LOS 接口电平为标准 LVTTL;发射使能引脚 TDIS 可使模块进入节电模式(高电平有效)。模块经过严格的军品级筛选及环境试验,具有抗振动、抗电磁干扰、耐湿热、温度适应性强等特点,广泛适用于机载、舰载、高海拔等军用环境。模块体积小,重量轻,全金属结构,高度仅 12mm,易于安装在空间狭小的插板或机箱内。核心芯片型号 AMMN31LP99FLI。速率 0.1~1.25 Gbps(DC~1.25G),波长 850/1310/1550 nm(CWDM 18 波可选),距离 100m/2km/10km/40km/50km,工作温度 -40~+85°C(军品级),3.3V 单电源供电,LC 插拔/FC 尾纤/CWDM 波长三种光口可选。
型号 (Model)
FTRS-Cxxxx-xxDxx
军品级 1×9 双列直插 10 引脚
核心芯片
AMMN31LP99FLI
F-tone 军品级芯片
封装类型
1×9 DIP-10
10 引脚双列直插
模块高度
12 mm
全金属紧凑外壳
速率 (Bitrate)
0.1~1.25 Gbps
DC~1.25G,NRZ
TX 波长
850/1310/1550 nm
CWDM 18 波可选
TX 功率 (PO)
-5 dBm (典型)
大功率 LD
消光比 (ER)
8 dB (典型)
—
RX 灵敏度 (S)
-34 dBm
@ 100Mbps, BER≤10⁻¹²
RX 波长范围
1270~1600 nm
宽带接收
RX 输出幅度 (VAMP)
400~600 mVp-p
差分, 50Ω 终端
SD 仲裁电平 (SDON)
≤ -19 dBm
—
SD 失裁电平 (SDOFF)
≥ -29 dBm
—
SD 滞后 (HYS)
1.5~3.5 dB (2.25 典型)
—
TX 工作电流
120/160 mA (典型/最大)
VCCTX=3.3V, 100Mbps
RX 工作电流
70/120 mA (典型/最大)
VCCRX=3.3V, 100Mbps
工作温度 (TA)
-40~+85°C
军品级宽温
存储温度 (TSTG)
-55~+85°C
—
电源 (VCC)
+3.3V ±5%
3.0~3.6V 单电源
光口
LC/FC/CWDM 三选一
LC 插拔 / FC 尾纤 / CWDM 波长
设计特性
抗振动 / 抗 EMI / 耐湿热
军品级筛选
安装方式
M2 螺钉 PCB 板级
PCB 1.6/2.0/2.2/2.5mm
距离选项
100m/2km/10km/40km/50km
5 档可选
订购版本 (V)
V3.06
2026 最新版

主要特性 (Features)

  • 军品级 1×9 双列直插 10 引脚光收发器模块 — F-tone Networks 自主设计,F-tone 军品级芯片 AMMN31LP99FLI
  • 光发射采用大功率 LD (High Power LD) — 输出光功率 -5 dBm 典型,适配 100m/2km/10km/40km/50km 多档距离
  • 光接收采用 PIN + TIA + LA 三级放大 — 接收灵敏度 -34 dBm,接收数据差分输出 400~600 mVp-p
  • 速率 0.1~1.25 Gbps (DC~1.25G) — 兼容 100Mbps / 1000Mbps Gigabit Ethernet,多速率自适应
  • 波长选项 850/1310/1550 nm + CWDM 18 波可选 — 覆盖多模短距、单模中长距、CWDM 接入网
  • 距离选项 100m / 2km / 10km / 40km / 50km — 5 档距离覆盖全应用场景
  • TX 差分信号引脚 TD+/TD- — 兼容 LVDS / LVPECL / CML 高速电接口
  • RX 差分信号引脚 RD+/RD- — 50Ω 终端匹配,差分输出幅度 400~600 mVp-p
  • SD/LOS 信号检测引脚 — 标准 LVTTL 电平输出,仲裁 ≤ -19 dBm,失裁 ≥ -29 dBm,滞后 1.5~3.5 dB
  • TDIS 发射关断引脚 — LVTTL 输入,高电平有效,可使模块进入节电模式
  • 3.3V ±5% 单电源供电 — 3.0~3.6V 宽压,VCCTX 与 VCCRX 独立供电,优化收发隔离
  • 三种光口选项 — LC 插拔 / FC 尾纤 / CWDM 波长(LC 加尾纤可选)
  • 全金属外壳 — 抗 EMI 干扰,适应高速信号完整性
  • 模块高度仅 12mm — 紧凑型设计,适合空间狭小的插板或机箱
  • 军品级温度 -40~+85°C — 抗振动设计 + 抗电磁干扰 + 耐湿热 + 温度适应性强
  • 军品级筛选及环境试验 — 严格筛选,保证可靠性和环境适应性
  • 表贴 I/O 引脚 + 通孔安装 — 适应高速信号完整性的表贴 I/O + 螺钉锁紧
  • PCB 板级 M2 螺钉安装 — 兼容 1.6/2.0/2.2/2.5mm 4 种 PCB 板厚
  • 核心芯片 AMMN31LP99FLI — F-tone Networks 军品级自主可控

应用场景 (Applications)

  • 机载光通信系统 (Avionics) — 飞机机载数字光链路,机舱内高速数据通信
  • 舰载光通信系统 (Naval) — 舰船数字光链路,抗振动抗盐雾
  • 高海拔光通信系统 (High Altitude) — 高海拔地区数字光链路,低气压适应
  • 军用以太网 (Military Ethernet) — 100Mbps / 1Gbps 军用以太网光模块
  • 军用光纤通道 (Military Fiber Channel) — 1.0625 Gbps FC 光模块
  • 军用 SONET/SDH — OC-3 / OC-12 / STM-1 / STM-4 光模块
  • 军用交换机 (Military Switch) — 军用以太网交换机光口
  • 控制信号传输 (Control Signal) — 工业控制、仪表数据、控制信号长距离传输
  • 数字光通信系统 — 各种数字光链路接口
  • CWDM 接入网 — 18 波 CWDM 系统接入端
  • 插板/机箱密集安装 — 12mm 紧凑高度,适合空间狭小的军用插板
  • 替代传统电连接器 — 光纤替代铜缆,抗 EMI、长距离、轻量化

绝对最大额定值 (Absolute Maximum Ratings)

参数名称 (Parameter) 符号 (Symbol) 最小值 (Min) 典型值 (Typ) 最大值 (Max) 单位 (Unit)
工作温度(外壳温度) (Operating Temp, Case) TA -40 — +85 °C
存储温度 (Storage Temp) TSTG -55 — +85 °C
电源电压 (Supply Voltage) VCC +3.0 +3.3 +3.6 V
焊接温度 (Soldering Temp) TSOLD — — +260 °C
焊接时间 (Soldering Time) tSOLD — — 5 s
发送差分输入电压(峰峰值) (Diff TX Input p-p) VD 0.2 — 1.25 V
发送关断电压 (TX Disable Voltage) VTD 2.0 — VCC V
发送使能电压 (TX Enable Voltage) VTEN 0 — 0.8 V
数据输入电压 (Data Input Voltage) VI -0.5 — VCC V
差分输入电压(峰峰值) (Diff Input p-p) VD 2.0 — — V
接收信号终端匹配 (RX Term) RL — 50 — Ω
备注 ① 模块不能过回流焊机; ② 引脚焊接后的清洗不能用喷淋方式,只能用擦拭方式 — — — —

推荐工作条件 (Recommended Operating Conditions)

💡 推荐工作条件请见下方”光发射部分 / 光接收部分”参数表中的”测试条件”列。关键推荐值: VCC=+3.3V, TA=25°C, 速率 100Mbps NRZ, 输出光功率 -5 dBm 典型, 接收灵敏度 -34 dBm 最大(条件: BER≤10⁻¹²)。

光发射部分性能 (TX Performance)

参数 (Parameter) 符号 (Symbol) 最小值 典型值 最大值 单位 条件 (Test Condition)
速率 (Bit Rate) Bitrate 0.1 — 1.25 Gbps NRZ
输出光功率 (Output Power) PO -5 — — dBm 平均,50/125μm MMF 或 9/125μm SMF
输出光波长 1 (Wavelength 1) λOUT1 1300 1310 1320 nm 1310nm LD
输出光波长 2 (Wavelength 2) λOUT2 1540 1550 1560 nm 1550nm LD (CWDM 18波可选)
消光比 (Extinction Ratio) ER — 8 — dB —
工作电流 (Supply Current) ICC — 120 160 mA VCCTX=3.3V, TA=25°C, 100Mbps
光信号上升/下降时间 (20%~80%) tR,F — — 10 ns —
抖动 (Jitter) Tj — 200 — ps —
发送关断电压 (TX Disable Voltage) VD 2.0 — VCC V 高有效
发送使能电压 (TX Enable Voltage) VEN — — 0.8 V —
光调制幅度 (OMA) OMA 30 — — μW —

光接收部分性能 (RX Performance)

参数 (Parameter) 符号 最小值 典型值 最大值 单位 条件
接收灵敏度 (RX Sensitivity) S — — -34 dBm VCCRX=3.3V, TA=25°C, 100Mbps, BER≤10⁻¹²
抖动 (Jitter) Tj — 200 — ps —
光输入波长范围 (RX Wavelength Range) λIN 1270 — 1600 nm 宽带接收
光回波损耗 (Optical Return Loss) ORL — — -12 dB —
工作电流 (Supply Current) ICC — 70 120 mA VCCRX=3.3V, TA=25°C, 100Mbps
信号检测仲裁时间 (SD Assert Time) tSDAS — <10 100 μs —
信号检测失裁时间 (SD Deassert Time) tSDDA — <10 350 μs —
信号检测失裁电平 (SD Deassert Level) SDOFF -29 — — dBm —
信号检测仲裁电平 (SD Assert Level) SDON — — -19 dBm —
信号检测滞后 (SD Hysteresis) HYS 1.5 2.25 3.5 dB —
接收数据输出电平幅度 (RX Output Amplitude) VAMP 400 — 600 mV 差分, 50Ω 终端

模块引脚定义 (Pin Definitions)

引脚 (Pin) 符号 (Symbol) 类型 (Type) 描述 (Description)
1 TD+ Input 发送数据正向端输入 (Transmit Data +)
2 VEETX Supply 发送端地 (TX Ground)
3 TD- Input 发送数据反向端输入 (Transmit Data -)
4 VCCTX Supply 发送端电源 (+3.3V TX Power)
5 SD/LOS LVTTL, Output 信号检测输出/信号丢失输出 (Signal Detect / Loss of Signal, LVTTL)
6 TDIS LVTTL, Input 发送关断信号输入 (TX Disable, 高电平有效)
7 RD+ Output 接收数据正向端输出 (Receive Data +)
8 VCCRX Supply 接收端电源 (+3.3V RX Power)
9 RD- Output 接收数据反向端输出 (Receive Data -)
10 VEERX Supply 接收端地 (RX Ground)

💡 注意: TDIS 为高电平有效——若不使用 TX_DISABLE 功能,应将 TDIS 引脚下拉至地,保持低电平,不可悬浮,否则会导致模块工作不正常。

封装与外形 (Package & Mechanical)

属性 (Attribute) 规格 (Specification)
封装类型 1×9 双列直插 10 引脚 (1×9 DIP-10)
光口选项 LC 插拔 / FC 尾纤 / CWDM 波长 三选一
LC 插拔 (p6) 标准 LC Receptacle,免焊接光纤接入
FC 尾纤 (p7) FC 接头 + 尾纤 (Pigtail) 形式
CWDM 波长 (p8) CWDM 18 波可选 (1270~1610nm, 20nm 间隔)
LC 加尾纤 可选 (Optional Pigtail)
外壳 (Housing) 全金属外壳 (All-Metal Housing)
外壳高度 12 mm 紧凑型 (Compact)
光发射 大功率 LD (High Power LD)
光接收 PIN + 跨阻放大器 (TIA) + 限幅放大器 (LA)
信号检测 SD/LOS 引脚, LVTTL 电平输出
TX 关断 TDIS 引脚, LVTTL 输入, 高电平有效
电源 3.3V ±5% 单电源 (Single +3.3V)
TX 差分信号 TD+/TD- (LVDS/LVPECL/CML/兼容)
RX 差分信号 RD+/RD- (差分输出, 50Ω 终端)
RX 输出幅度 400~600 mVp-p (差分)
TX 终端 50Ω 差分终端匹配 (Differential Term)
安装方式 M2 螺钉 PCB 板级安装 (Top View PCB Mount)
设计特性 抗振动设计 / 抗电磁干扰 / 耐湿热

外型尺寸图 – LC 插拔 (LC Receptacle)

FTRS 1x9 LC 插拔 外型尺寸图

图 1: FTRS 1×9 LC 插拔 外型尺寸图——标准 LC Receptacle 光口,免焊接光纤接入。模块高度仅 12mm,适合空间狭小的插板或机箱。尺寸单位: mm。

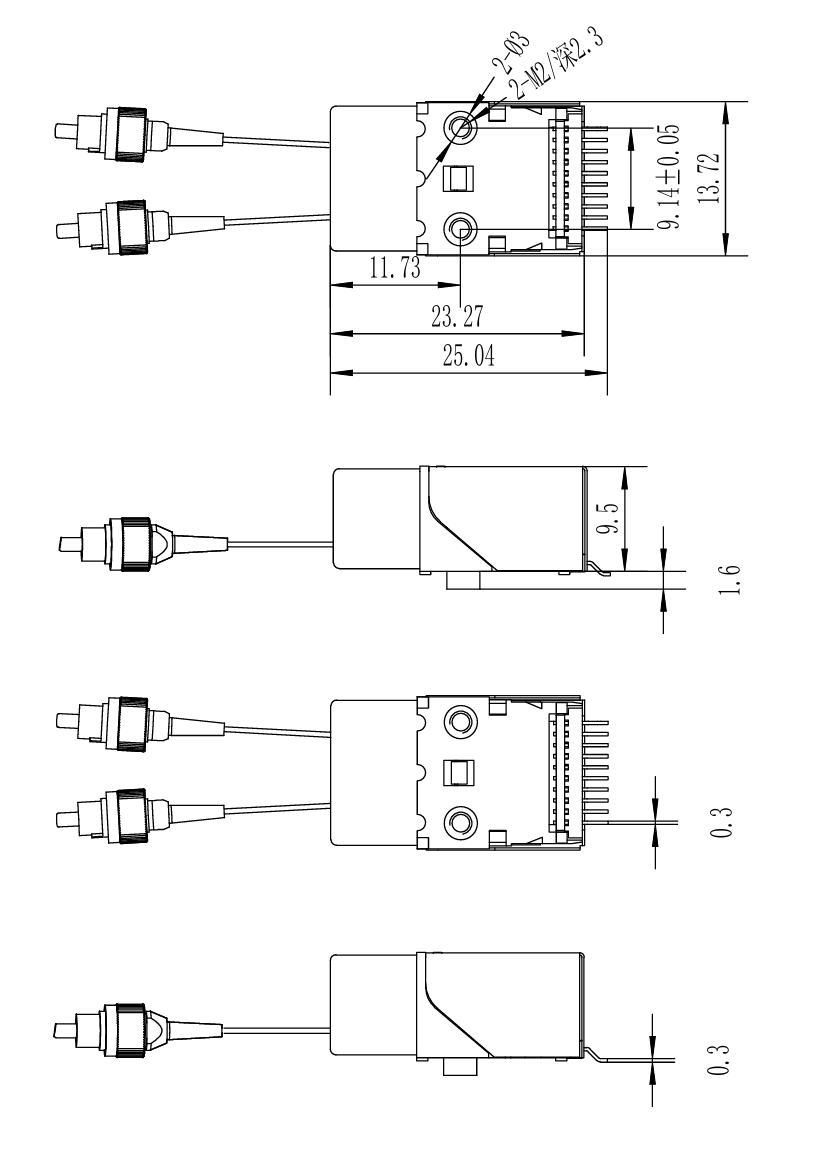

外型尺寸图 – FC 尾纤 (FC Pigtail)

FTRS 1x9 FC 尾纤 外型尺寸图

图 2: FTRS 1×9 FC 尾纤 外型尺寸图——FC 接头 + 尾纤形式,适合长距离面板跳线对接。尺寸单位: mm。

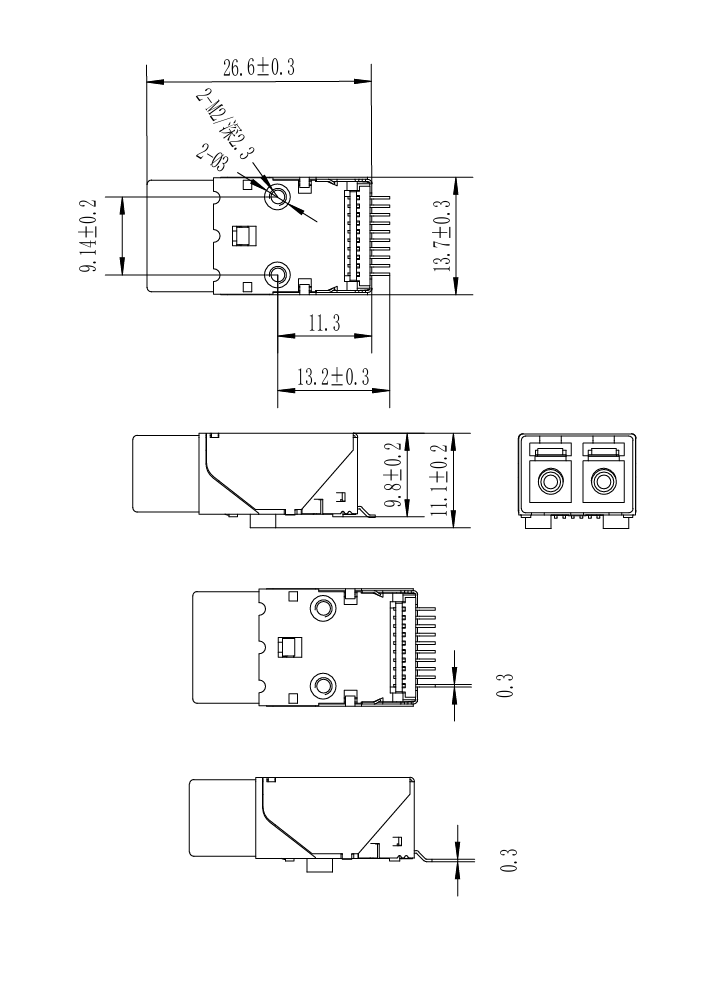

外型尺寸图 – CWDM 波长 (CWDM Wavelength)

FTRS 1x9 CWDM 波长 外型尺寸图

图 3: FTRS 1×9 CWDM 波长 外型尺寸图——CWDM 18 波可选(1270~1610nm,20nm 间隔),适合 CWDM 接入网。尺寸单位: mm。

PCB 安装尺寸图 (PCB Layout — Top View)

模块安装示意图(顶视图) + PCB 安装尺寸图(图中斜线部分不可布线):

关键尺寸 (Key Dimension) 数值 (Value) 单位 说明 (Notes)
3.18 3.18 mm 距安装孔 1 中心
11.68 11.68 mm 距安装孔 1 中心
10.68 10.68 mm 距安装孔 1 中心
12.29 12.29 mm 距安装孔 1 中心
15.24 15.24 mm 距安装孔 1 中心
2.95 2.95 mm 距安装孔 1 中心
8.61 8.61 mm 距安装孔 1 中心
1.52 1.52 mm 距安装孔 1 中心
9.0 9.0 mm 距安装孔 1 中心
0.51 0.51 mm 距安装孔 1 中心
9.14 9.14 mm 距安装孔 1 中心

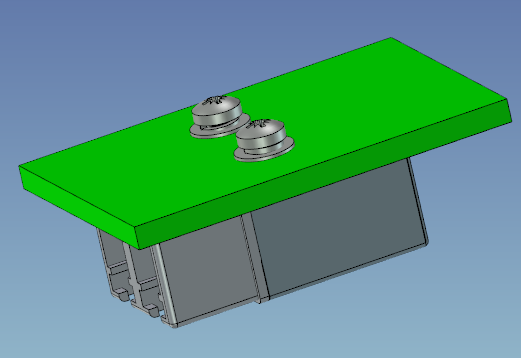

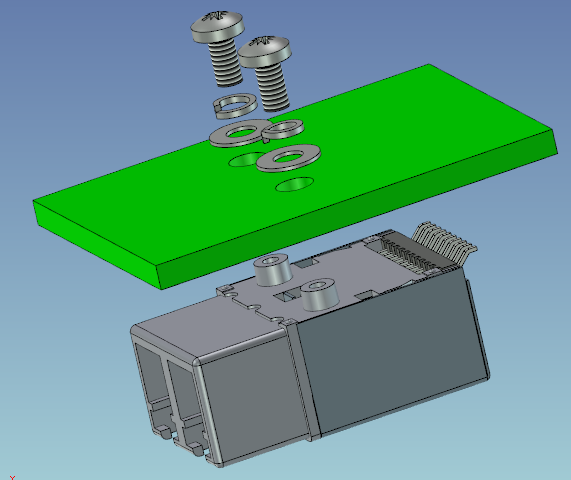

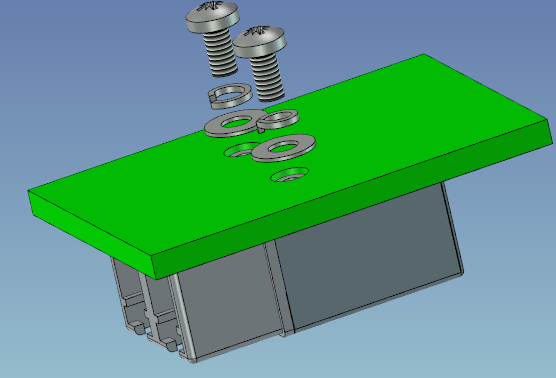

模块安装示意图 (Module Mounting Illustration)

FTRS 1x9 模块安装示意图 1FTRS 1x9 模块安装示意图 2FTRS 1x9 模块安装示意图 3

图 4: FTRS 1×9 模块安装示意图(3 张)——展示模块在 PCB 板上的安装位置、M2 螺钉锁紧点、Keep-out 区域(斜线部分不可布线)。

模块螺钉安装表 (Mounting Screw Specification)

序号 PCB 板厚 (mm) 圆头螺钉规格 圆头螺钉数量 垫片规格 垫片数量 弹垫规格 弹垫数量 螺纹深度
1 1.6 圆头 M2×3mm 1 φ2 1 φ2 1 2.3mm
2 2.0 圆头 M2×4mm 1 φ2 1 φ2 1 2.3mm
3 2.2 圆头 M2×4mm 1 φ2 1 φ2 1 2.3mm
4 2.5 圆头 M2×4mm 1 φ2 1 φ2 1 2.3mm
备注 PCB 板厚 1.3mm 可选 (请咨询销售) — — — — — — —

💡 选型提示: 模块安装选用的螺钉、垫片、弹垫规格和数量见模块螺钉安装表。例:如 PCB 板厚度为 2.0mm,则一个安装孔位选择 1 个圆头 M2×4mm 螺钉 + 1 个 φ2 垫片 + 1 个 φ2 弹垫。如 PCB 板厚度为 1.6mm,则一个安装孔位选择 1 个圆头 M2×3mm 螺钉 + 1 个 φ2 垫片 + 1 个 φ2 弹垫。参考标准:GB 818-2000 十字槽盘头螺钉、GB 93-1987 标准型弹簧垫圈、GB 97-1987 平垫圈。

订购信息 (Ordering Information)

FTRS – C xx – xx xx – D
└─ FTRS = 系列名 (1×9 双列直插 10 引脚 军品级光收发器模块)
C = 封装形式 (M = 迷你型封装, MN = 迷你型封装 备用标识)
xx = 速率段 (Cxx, 0.1Gbps 至 1.25Gbps, 覆盖 100Mbps/1Gbps)
xx = 温度等级 (C = 商业级 0~+70°C, I = 工业级 -40~+85°C, M = 军用级 -40~+85°C)
xx = 波长 (85 = 850nm, 13 = 1310nm, 15 = 1550nm, 备注: 18 波 CWDM 可选)
xx = 距离 (02 = 100m / 2km, 10 = 10km, 40 = 40km, 50 = 50km)
D = 数据信号检测 (Data Signal Detect)
封装 (Package) 温度 (Temp) 波长 (Wavelength) 距离 (Distance) D 型号示例 (Sample P/N) 典型应用 (Application)
M 迷你型 C 商业级 (0~+70°C) 85 = 850nm 02 = 100m/2km D = 数据信号检测 FTRS-MC8502-D 短距多模 100m/2km,商业级
M 迷你型 C 商业级 (0~+70°C) 13 = 1310nm 10 = 10km D FTRS-MC1310-D 中距单模 10km,商业级
M 迷你型 C 商业级 (0~+70°C) 15 = 1550nm 40 = 40km D FTRS-MC1540-D 长距单模 40km,商业级
M 迷你型 I 工业级 (-40~+85°C) 13 = 1310nm 10 = 10km D FTRS-MI1310-D 中距单模 10km,工业级
M 迷你型 I 工业级 (-40~+85°C) 15 = 1550nm 40 = 40km D FTRS-MI1540-D 长距单模 40km,工业级
M 迷你型 M 军用级 (-40~+85°C) 13 = 1310nm 10 = 10km D FTRS-MM1310-D 中距单模 10km,军用级
M 迷你型 M 军用级 (-40~+85°C) 15 = 1550nm 40 = 40km D FTRS-MM1540-D 长距单模 40km,军用级
MN 迷你型 (备用) C 商业级 CWDM 18 波 10 = 10km D FTRS-MNC-CWDM-10-D CWDM 接入网,商业级
MN 迷你型 (备用) I 工业级 CWDM 18 波 40 = 40km D FTRS-MNI-CWDM-40-D CWDM 接入网,工业级
MN 迷你型 (备用) M 军用级 CWDM 18 波 40 = 40km D FTRS-MNM-CWDM-40-D CWDM 接入网,军用级
M 迷你型 M 军用级 85 = 850nm 02 = 100m/2km D FTRS-MM8502-D 短距多模,军用级

💡 订购示例: FTRS-MM1310-D = FTRS 系列 + M 迷你型封装 + M 军用级温度 + 1310nm 波长 + 10km 距离 + 数据信号检测。FTRS-MC8502-D = FTRS 系列 + M 迷你型封装 + C 商业级温度 + 850nm 波长 + 100m/2km 距离 + 数据信号检测。

使用与维护 (Handling & Maintenance)

  • ESD 防护:本产品为军品级光模块,建议佩戴防静电手环操作,避免静电击穿光器件。
  • 防回流焊:模块不能过回流焊机,只能手工焊接(焊接温度 ≤ +260°C,时间 ≤ 5s)。
  • 清洗方式:引脚焊接后的清洗不能用喷淋方式,只能用擦拭方式。
  • TDIS 处理:TDIS 为高电平有效,若不使用 TX_DISABLE 功能,应将 TDIS 引脚下拉至地,保持低电平,不可悬浮。
  • 电源设计:VCCTX 与 VCCRX 独立供电,推荐使用磁珠或电感隔离,优化收发隔离。
  • 终端匹配:RD+/RD- 差分输出需 50Ω 终端匹配,靠近接收器放置。
  • PCB 安装:模块安装选用的螺钉、垫片、弹垫规格和数量见模块螺钉安装表。参考标准 GB 818-2000 / GB 93-1987 / GB 97-1987。
  • Keep-out 区域:PCB 板模块下方斜线部分不可布线,避免金属外壳短路。
  • 军品级环境:模块经过严格的军品级筛选及环境试验,适应机载 / 舰载 / 高海拔等军用环境。
  • 温度范围:工作温度 -40~+85°C (军品级),储存温度 -55~+85°C。
  • 合规:符合 Q/20T-JS-3.01 标识规范 + 军品级筛选及环境试验。
  • 核心芯片:AMMN31LP99FLI — F-tone Networks 军品级自主可控核心芯片。
