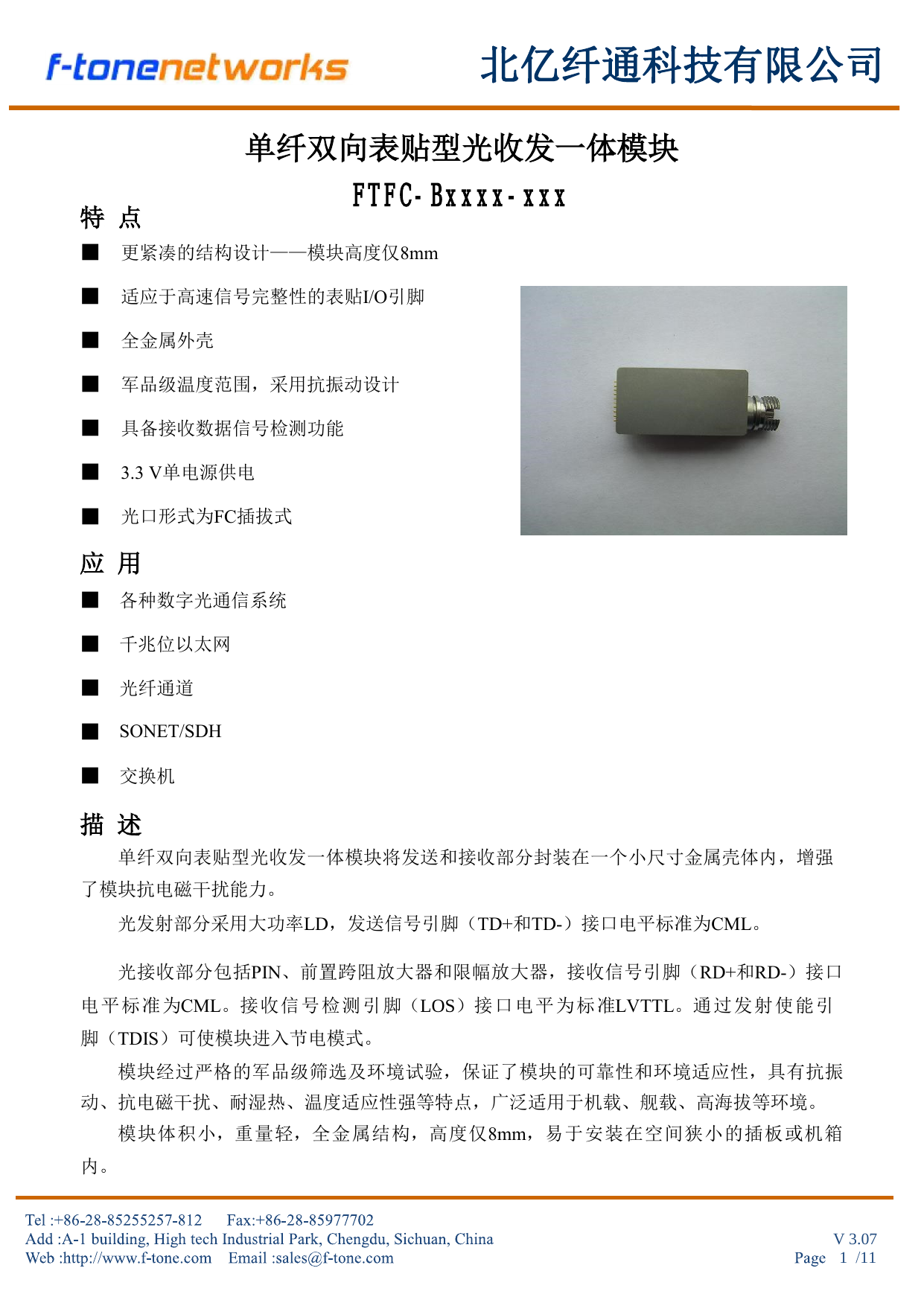

单纤双向表贴型光收发一体模块
FTFC-Bxxxx-xxx
特 点
◼ 更紧凑的结构设计——模块高度仅8mm
◼ 适应于高速信号完整性的表贴I/O引脚
◼ 全金属外壳
◼ 军品级温度范围，采用抗振动设计
◼ 具备接收数据信号检测功能
◼ 3.3 V单电源供电
◼ 光口形式为FC插拔式
应 用
◼ 各种数字光通信系统
◼ 千兆位以太网
◼ 光纤通道
◼ SONET/SDH
◼ 交换机
描 述
单纤双向表贴型光收发一体模块将发送和接收部分封装在一个小尺寸金属壳体内，增强
了模块抗电磁干扰能力。
光发射部分采用大功率LD，发送信号引脚（TD+和TD-）接口电平标准为CML。
光接收部分包括PIN、前置跨阻放大器和限幅放大器，接收信号引脚（RD+和RD-）接口
电平标准为CML。接收信号检测引脚（LOS）接口电平为标准LVTTL。通过发射使能引
脚（TDIS）可使模块进入节电模式。
模块经过严格的军品级筛选及环境试验，保证了模块的可靠性和环境适应性，具有抗振
动、抗电磁干扰、耐湿热、温度适应性强等特点，广泛适用于机载、舰载、高海拔等环境。
模块体积小，重量轻，全金属结构，高度仅8mm，易于安装在空间狭小的插板或机箱
内。
V 3.07
1 /11

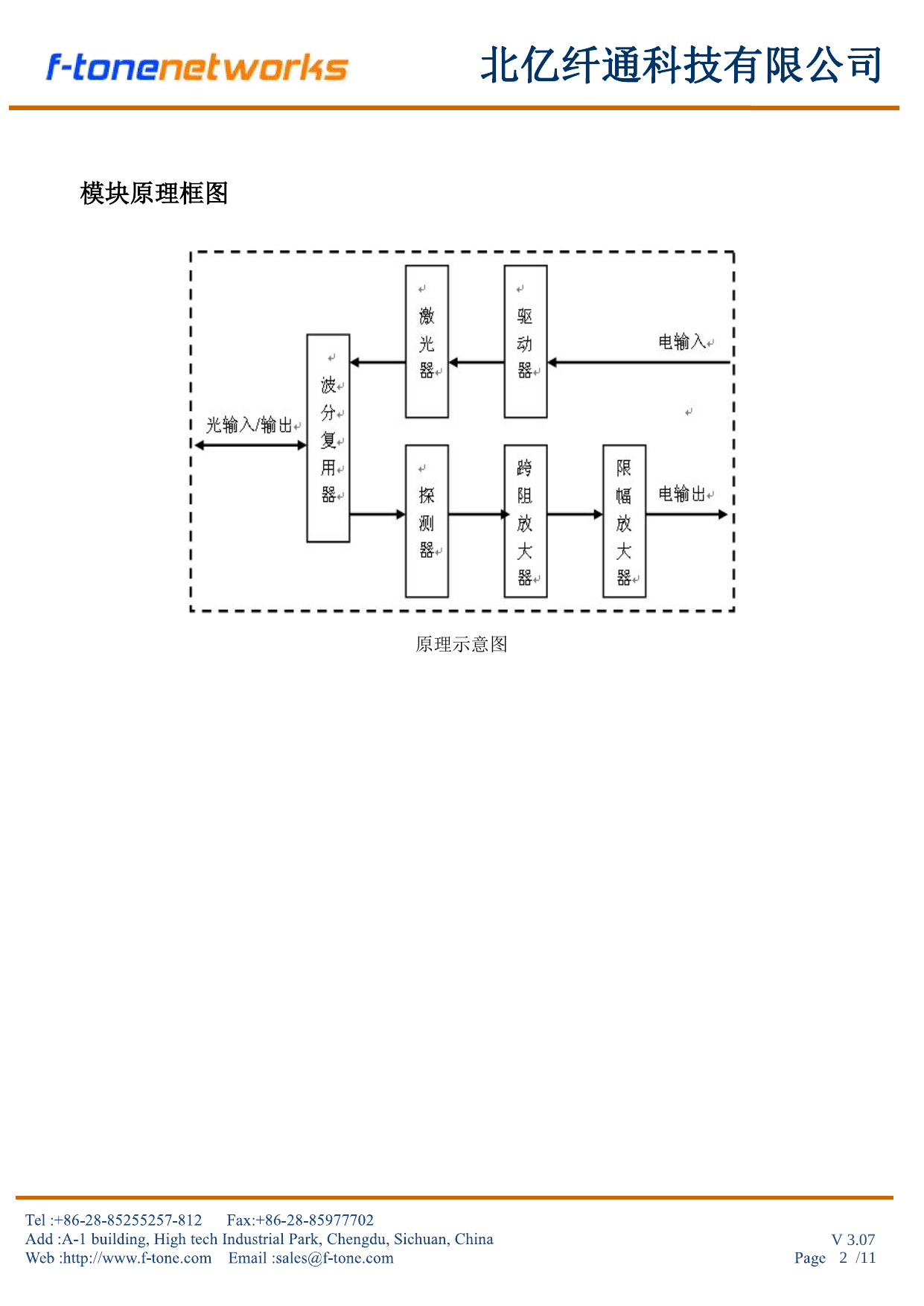

模块原理框图
原理示意图
2
V 3.07
/11

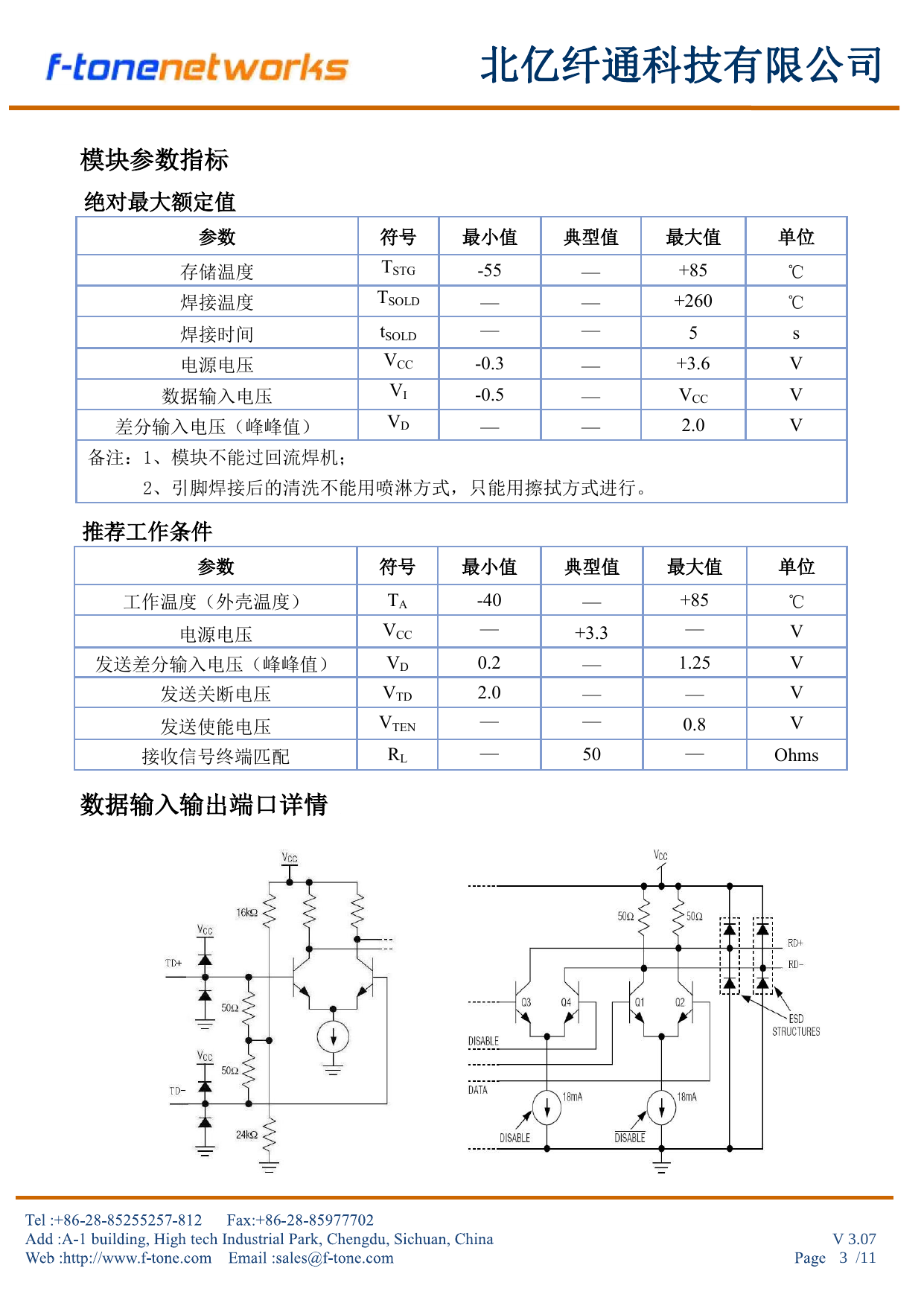

模块参数指标
绝对最大额定值
参数 符号 最小值 典型值 最大值 单位
存储温 度 T STG -55 — +85 ℃
焊接温度 T SOLD — — +260 ℃
焊接时间 t — — 5 s
SOLD
电源电压 V CC -0.3 — +3. 6 V
数据输入电 压 V I -0.5 — V CC V
差分输入电压（峰峰 值） V D — — 2.0 V
备注：1、模块不能过回流焊 机；
2、引脚焊接后的清洗不能 用喷淋方式，只能用擦拭方式进行。
推荐工作条件
参 数 符号 最小值 典型值 最大值 单位
工作温度（外 壳温度） T -40 — +85 ℃
A
电源电压 V CC — +3.3 — V
发送差分输入电压（ 峰峰值） V 0.2 — 1.25 V
D
发送关断电压 V 2.0 — — V
TD
发送使能电压 V TEN — — 0.8 V
接收信号终端匹 配 R — 50 — Ohm s
L
数据输入输出端口详情
3
V 3.07
/11

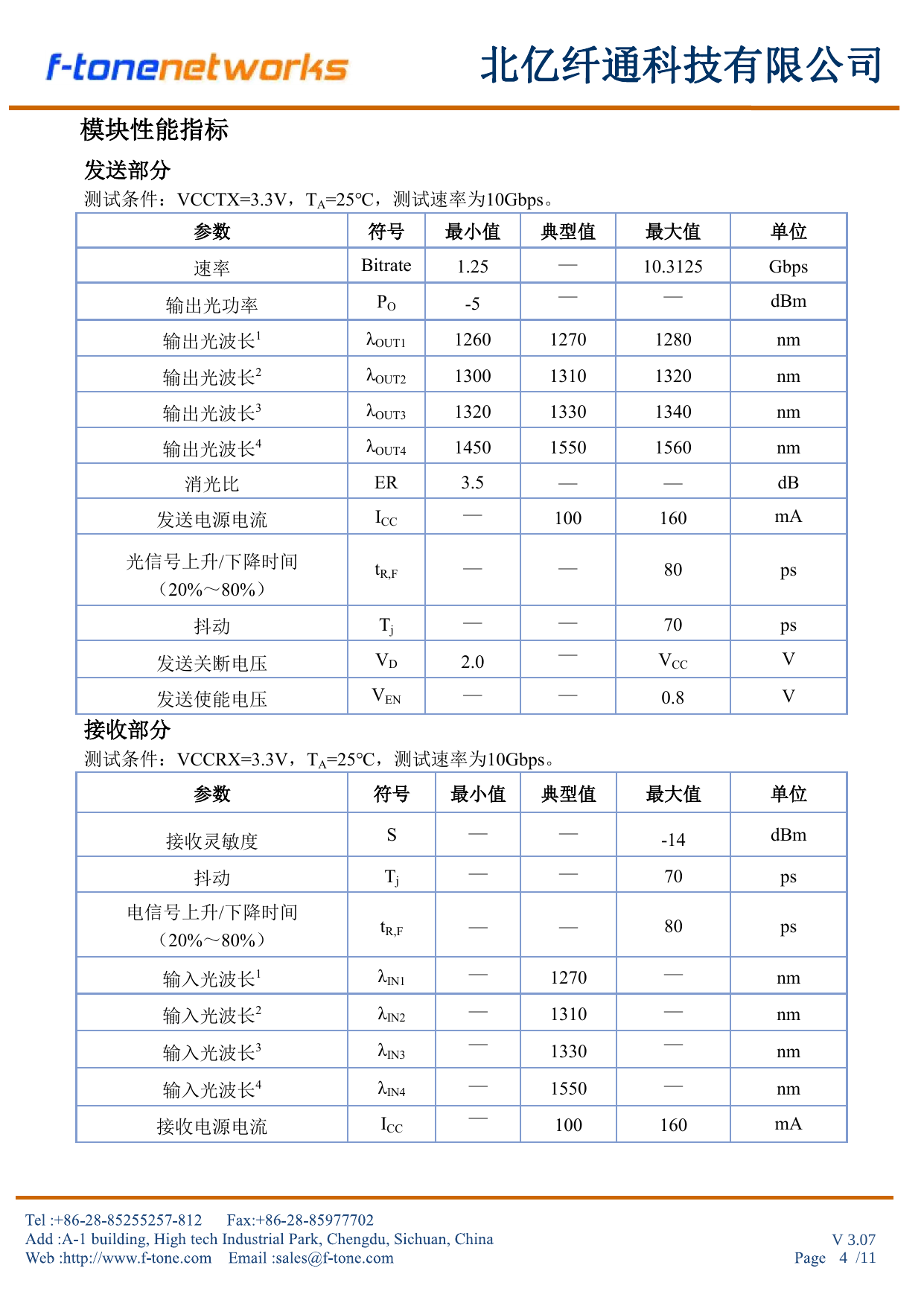

模块性能指标
发送部分
测试条件： VCCTX=3.3V，T =25℃，测试速率为10Gbps。
A
参数 符号 最小值 典型值 最大值 单位
速率 Bitrate 1.25 — 10.3125 Gbps
— —
输出光功率 P O -5 dBm
输出光波长1 λ 1260 1270 1280 nm
OUT1
输出光波长2 λ 1300 1310 1320 nm
OUT2
输出光波长3 λ 1320 1330 1340 nm
OUT3
输出光波长4 λ 1450 1550 1560 nm
OUT4
消光比 ER 3.5 — — dB
发送电源电流 I — 100 160 mA
CC
光信号上升/下降时间
t — — 80 ps
R,F
（20%～80%）
抖动 T — — 70 ps
j
—
发送关断电压 V D 2.0 V CC V
发送使能电压 V EN — — 0.8 V
接收部分
测试条件： VCCRX=3.3V，T =25℃，测试速率为10Gbps。
A
参数 符号 最小值 典型值 最大值 单位
S — — dBm
接收灵敏度 -14
抖动 T — — 70 ps
j
电信号上升/下降时间
t — — 80 ps
R,F
（20%～80%）
输入光波长1 λ — 1270 — nm
IN1
输入光波长2 λ — 1310 — nm
IN2
— —
输入光波长3 λ 1330 nm
IN3
输入光波长4 λ — 1550 — nm
IN4
—
接收电源电流 I 100 160 mA
CC
4
V 3.07
/11

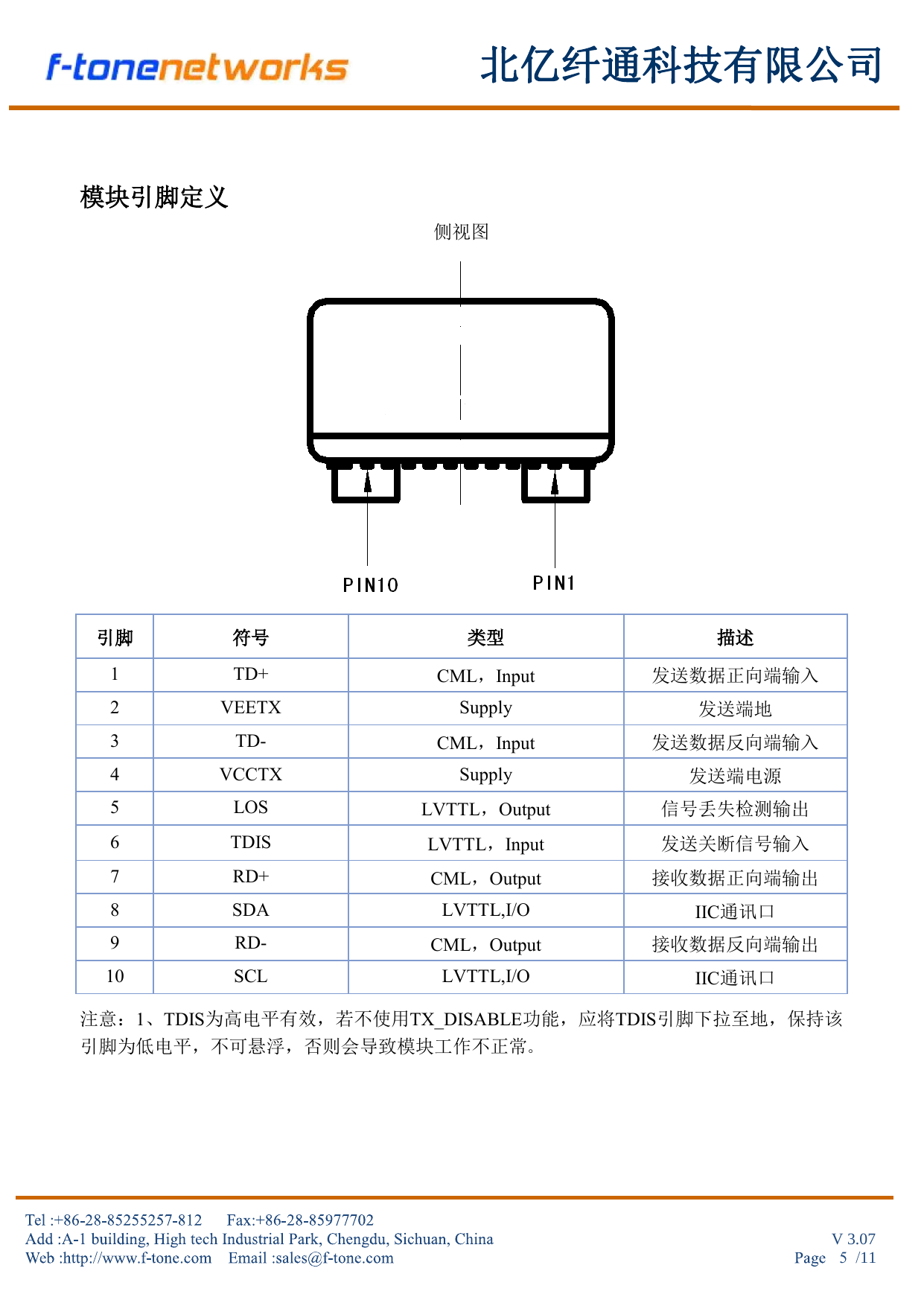

模块引脚定义
侧视图
引脚 符号 类型 描述
1 TD+ CML，Input 发送数据正向端输入
2 VEETX Supply 发送端地
3 TD- CML，Input 发送数据反向端输入
4 VCCTX Supply 发送端电源
5 LOS LVTTL，Output 信号丢失检测输出
6 TDIS LVTTL，Input 发送关断信号输入
7 RD+ CML，Output 接收数据正向端输出
8 SDA LVTTL,I/O IIC通讯口
9 RD- CML，Output 接收数据反向端输出
10 SCL LVTTL,I/O IIC通讯口
注意：1、TDIS为高电平有效，若不使用TX_DISABLE功能，应将TDIS引脚下拉至地，保持该
引脚为低电平，不可悬浮，否则会导致模块工作不正常。
5
V 3.07
/11

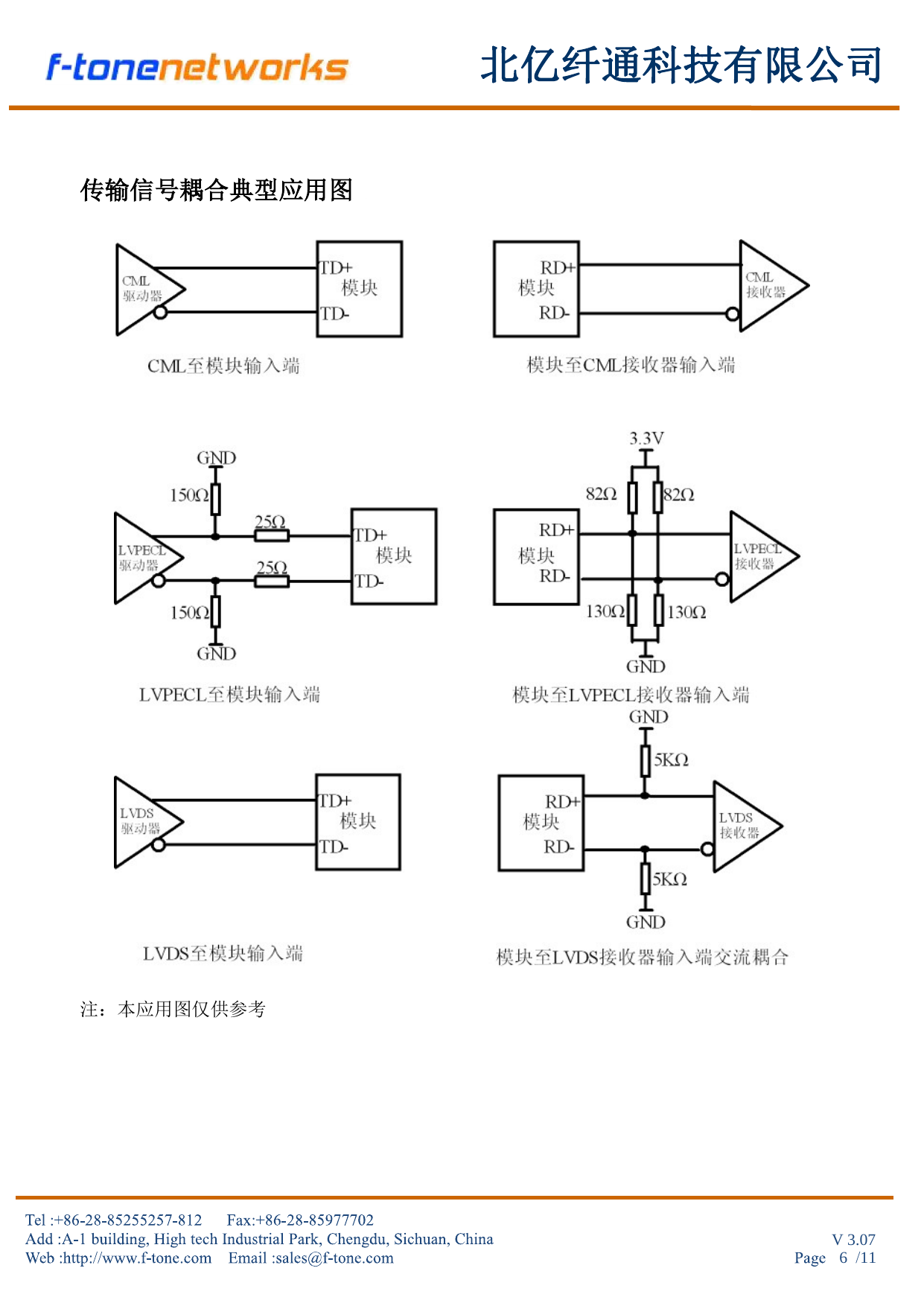

传输信号耦合典型应用图
注：本应用图仅供参考
6
V 3.07
/11

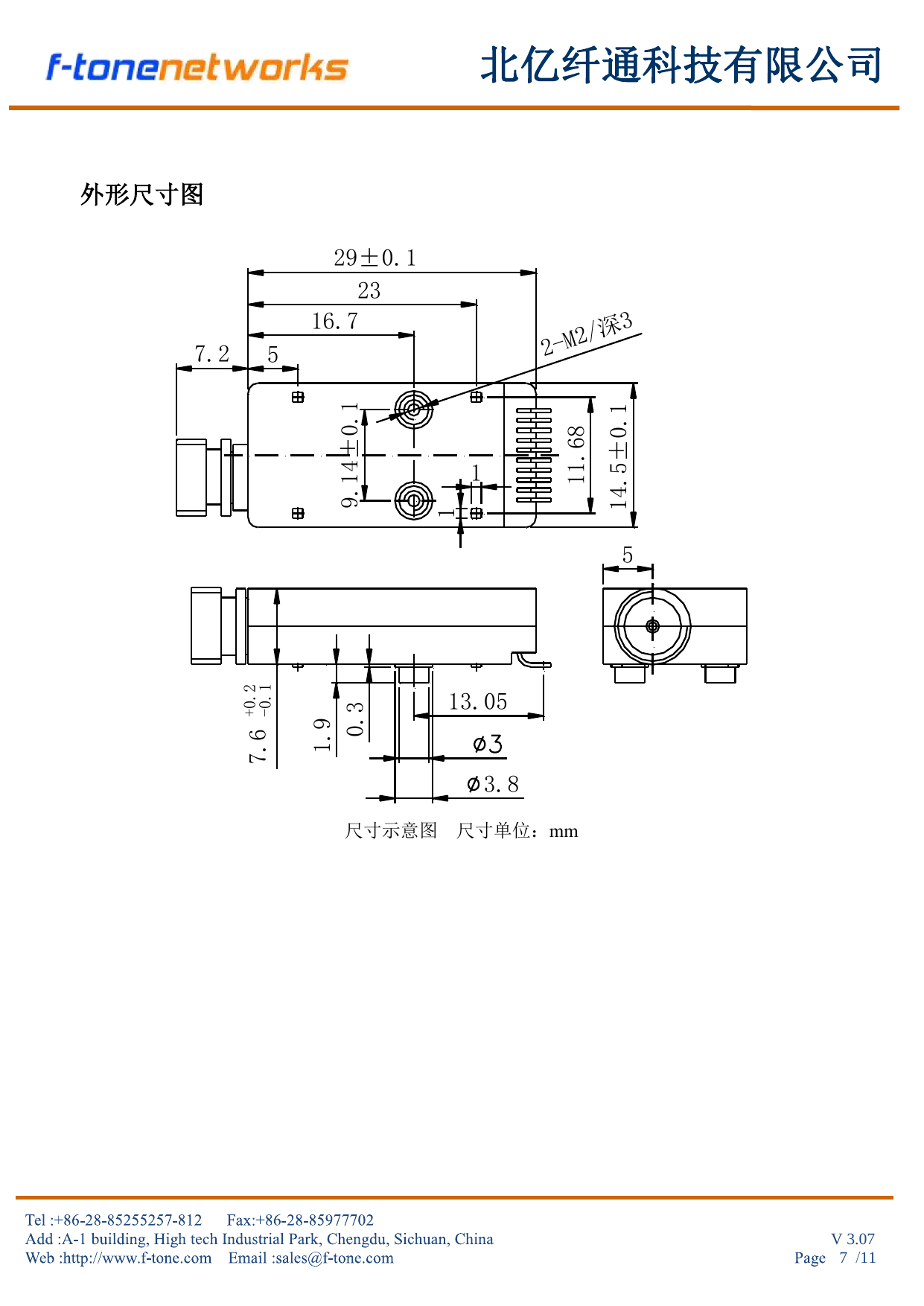

外形尺寸图
16.7 深3
2-M2/
尺寸示意图 尺寸单位：mm
1
1
86.11
23
5
1.0±41.9 1.0±5.41
29±0.1
9.1
3.0
13.05
3.8
2.0+
6.7
1.0-
7.2
5
7
V 3.07
/11

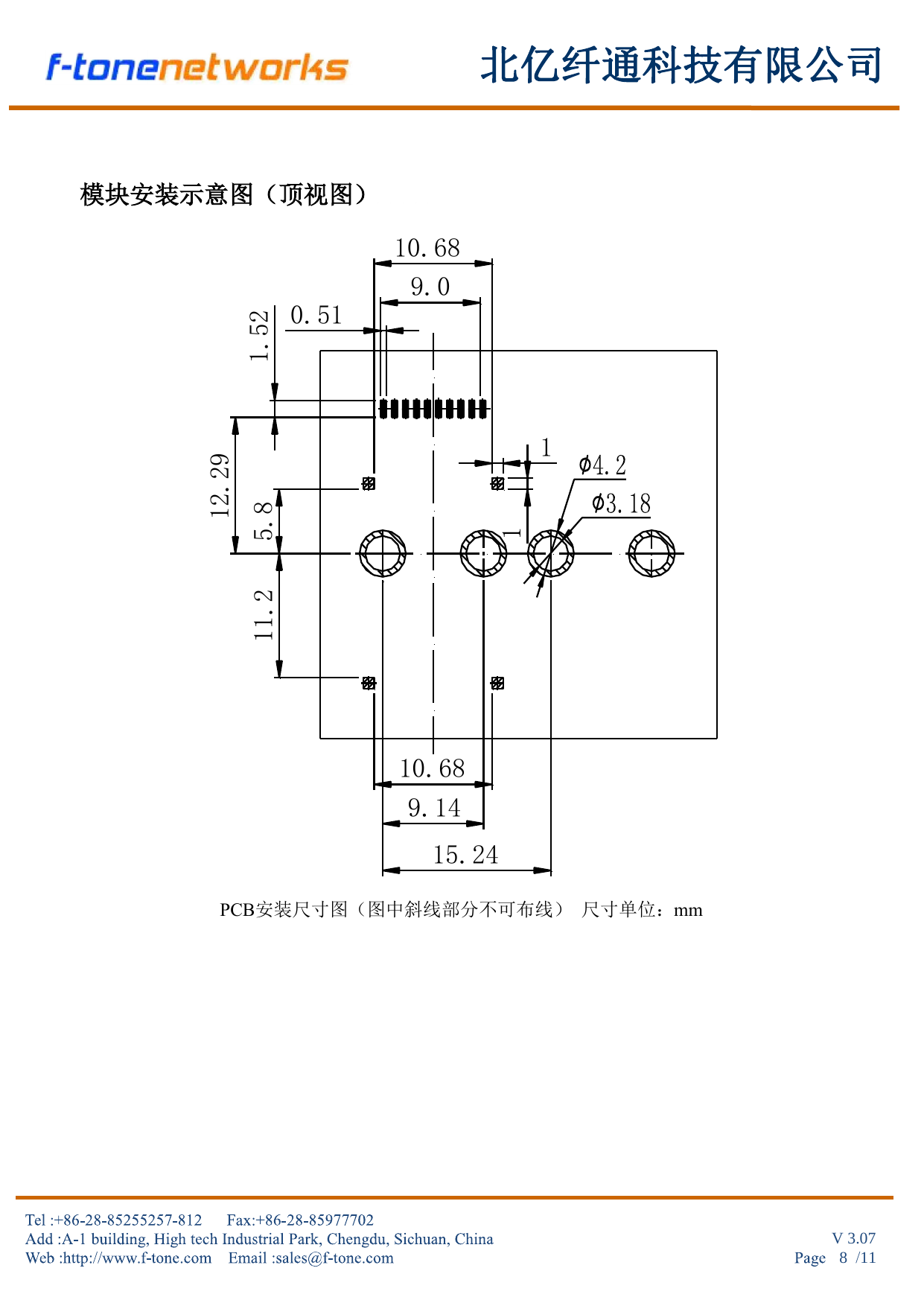

模块安装示意图（顶视图）
PCB安装尺寸图（图中斜线部分不可布线） 尺寸单位：mm
1
10.68
1
10.68
15.24
92.21
25.1
8.5
2.11
9.0
0.51
9.14
8
V 3.07
/11

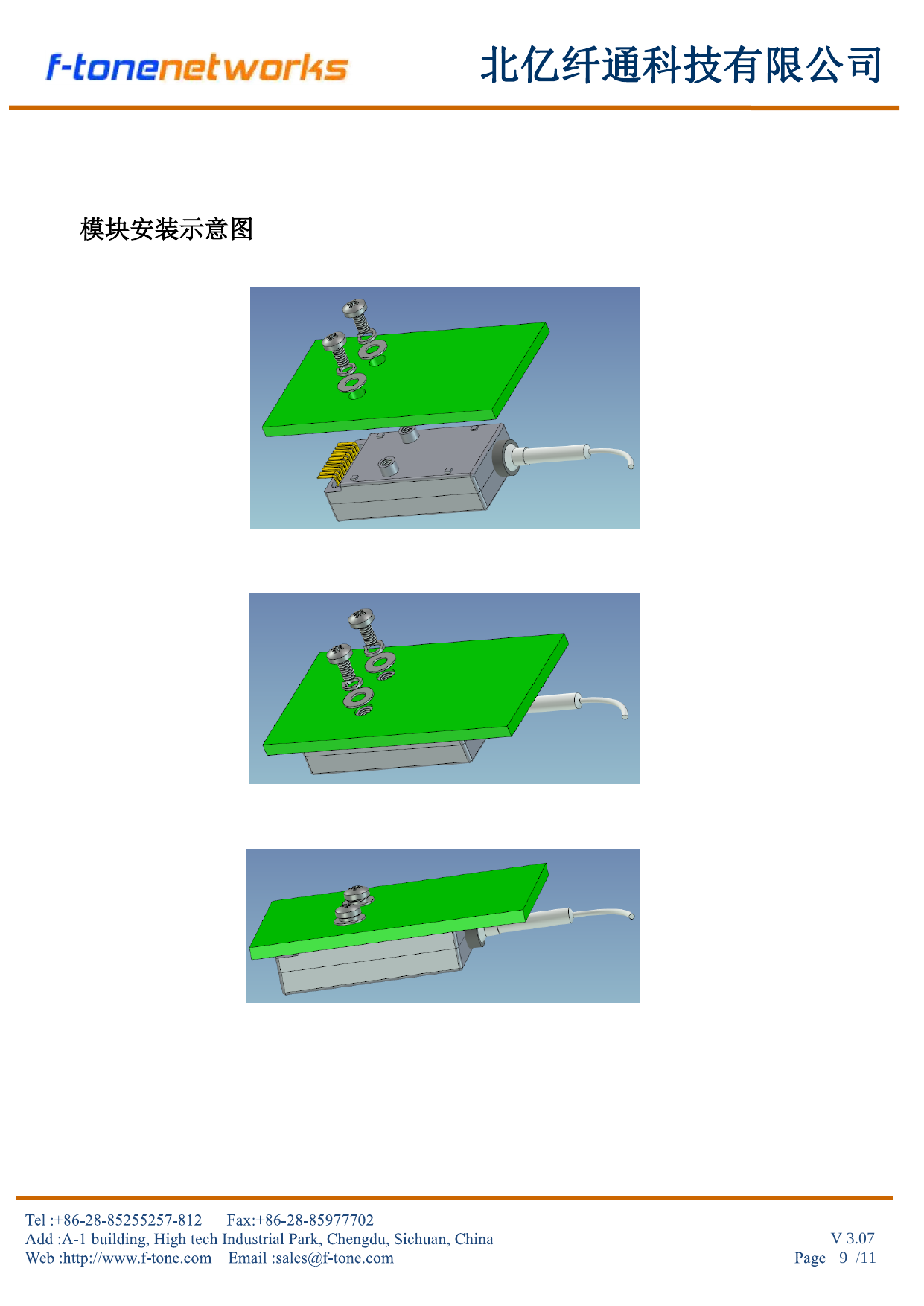

模块安装示意图
9
V 3.07
/11

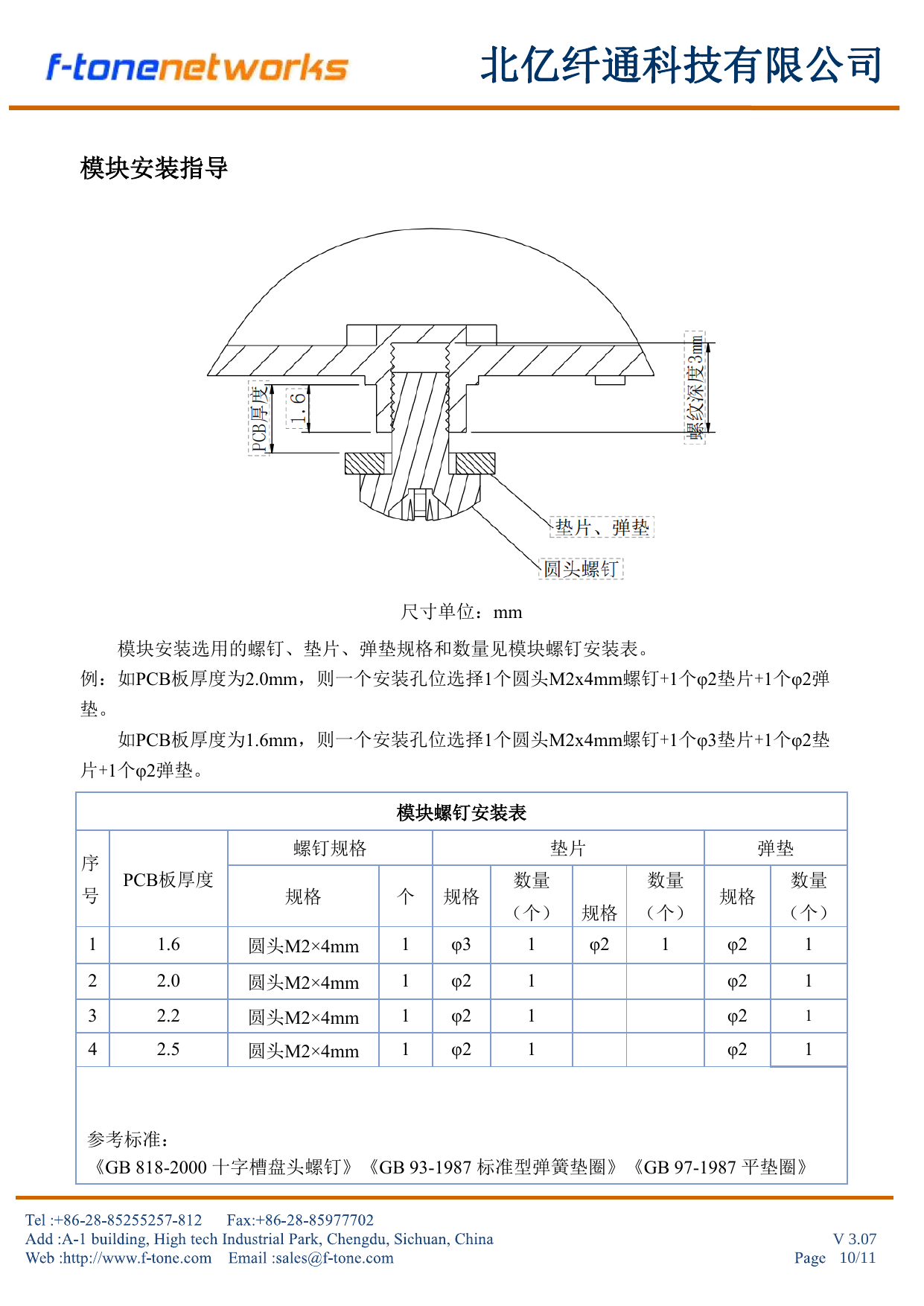

模块安装指导
尺寸单位：mm
模块安装选用的螺钉、垫片、弹垫规格和数量见模块螺钉安装表。
例：如PCB板厚度为2.0mm，则一个安装孔位选择1个圆头M2x4mm螺钉+1个φ2垫片+1个φ2弹
垫。
如PCB板厚度为1.6mm，则一个安装孔位选择1个圆头M2x4mm螺钉+1个φ3垫片+1个φ2垫
片+1个φ2弹垫。
模块螺钉安装表
螺钉规格 垫片 弹垫
序
PCB板厚度 数量 数量 数量
号 规格 个 规格 规格
（个） 规格 （个） （个）
1 1.6 圆头M2×4mm 1 φ3 1 φ2 1 φ2 1
2 2.0 圆头M2×4mm 1 φ2 1 φ2 1
3 2.2 圆头M2×4mm 1 φ2 1 φ2 1
4 2.5 圆头M2×4mm 1 φ2 1 φ2 1
参考标准：
《GB 818-2000 十字槽盘头螺钉》《GB 93-1987 标准型弹簧垫圈》《GB 97-1987 平垫圈》
V 3.07
10/11
订购信息
FTFC-B XX XX -XX X
27=tx1270nmrx1330nm 02:100m、2km
24=2.5 Gbps
FC/PC型单纤 33=tx1330nmrx1270nm 10:10km 空:0℃-70℃商业级
62=6.25 Gbps
双向表贴 13=tx1310nmrx1550nm 40:40km I:40℃-85℃工业级
15=tx1550nmr x1310nm
1X=10 Gbps
50:50km
Important Notice
Performance fi gures, data and any illustrative material provided in this data sheet are
typical and must be specifically confirmed in writing by F-tone Networks before they
become applicable to a ny particular order or contract. In accordance with the F-tone
Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or
other protective rights of F-tone Networks or others. Further details are available from any
F-tone Networks sales representative.
V 3.07
11/11
