FTCS-B5412-80Dxx 1.25Gbps SFP 单模双纤 BIDI 光模块
1550nm TX / 1490nm RX，80km 单模传输，SFP 封装，支持 DDM 数字诊断监控。
产品特性
- 支持高达 1.25Gbps 速率
- 热插拔 SFP 封装
- 1550nm DFB 激光器 + PIN 光电探测器，SMF 传输距离达 80km
- 符合 SFP MSA 和 SFF-8472，单 LC 接口
- 兼容 RoHS
- 单 +3.3V 电源供电
- 实时数字诊断监控（DDM）
- 工作温度范围：标准 0~+70°C / 工业级 -40~+85°C
应用场景
- 1.25Gbps 光系统
- 千兆以太网
- 1.063Gbps 光纤通道
- 其他光链路
产品描述
SFP 收发器是高性能、高性价比的模块，支持 1.25Gbps 数据速率和 80km 单模光纤传输距离。收发器由三个部分组成：DFB 激光发射器、带跨阻前置放大器（TIA）的 PIN 光电二极管和 MCU 控制单元。所有模块均满足 I 类激光安全要求。收发器兼容 SFP 多源协议和 SFF-8472 数字诊断功能。
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 电源电压 | Vcc | -0.5 | 4.5 | V |
| 存储温度 | Ts | -40 | +85 | °C |
| 工作湿度 | – | 5 | 85 | % |
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度（标准） | Tc | 0 | – | +70 | °C |
| 工作温度（扩展） | Tc | -20 | – | +80 | °C |
| 工作温度（工业级） | Tc | -40 | – | +85 | °C |
| 电源电压 | Vcc | 3.135 | 3.30 | 3.465 | V |
| 电源电流 | Icc | – | 300 | – | mA |
| 数据速率 | – | 0.1 | – | 1.25 | Gbps |
光电特性参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 发射器 | ||||||
| 中心波长 | λc | 1530 | 1550 | 1570 | nm | |
| 光谱宽度（-20dB） | Δλ | – | – | 1 | nm | |
| 边模抑制比 | SMSR | 30 | – | – | dB | |
| 平均输出功率 | Pout | 0 | – | +5 | dBm | 1 |
| 消光比 | ER | 9.0 | – | – | dB | |
| 差分输入摆幅 | VIN | 180 | – | 1200 | mV | 2 |
| 输入差分阻抗 | ZIN | 90 | 100 | 110 | Ω | |
| 接收器 | ||||||
| 中心波长 | λc | 1470 | 1490 | 1510 | nm | |
| 接收灵敏度 | – | – | – | -26 | dBm | 3 |
| 接收过载 | – | – | – | -1 | dBm | 3 |
| LOS 取消断言 | LOSD | – | – | -27 | dBm | |
| LOS 断言 | LOSA | -38 | – | – | dBm | |
| 差分输出摆幅 | Vout | 600 | 800 | 1000 | mV | 4 |
备注：1. 光功率注入 SMF；2. PECL 输入，内部交流耦合和端接；3. PRBS 2²³-1 测试模式 @1250Mbps，BER ≤1×10⁻¹²；4. 内部交流耦合。
时序参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| TX 禁止取消时间 | t_on | – | – | 1 | ms |
| TX 禁止断言时间 | t_off | – | – | 10 | µs |
| 初始化时间（含 Tx Fault 复位） | t_init | – | – | 300 | ms |
| TX Fault 断言时间 | t_fault | – | – | 100 | µs |
| LOS 断言时间 | t_loss_on | – | – | 100 | µs |
| LOS 取消断言时间 | t_loss_off | – | – | 100 | µs |
| 串行 ID 时钟频率 | f_serial_clock | – | 100 | 400 | KHz |
诊断功能
| 参数 | 范围 | 单位 | 精度 | 校准方式 |
|---|---|---|---|---|
| 温度 | 0~+70 / -20~+80 / -40~+85 °C | °C | ±3°C | 内部 |
| 电压 | 3.0~3.6 | V | ±3% | 内部 |
| 偏置电流 | 0~100 | mA | ±10% | 内部 |
| TX 功率 | 0~+5 | dBm | ±3dB | 内部 |
| RX 功率 | -26~-1 | dBm | ±3dB | 内部 |
引脚定义
| 引脚 | 信号名称 | 描述 | 备注 |
|---|---|---|---|
| 1 | VEET | 发射器地 | |
| 2 | TX FAULT | 发射器故障指示 | 1 |
| 3 | TX DISABLE | 发射器禁止 | 2 |
| 4 | SDA | SDA 串行数据信号 | |
| 5 | SCL | SCL 串行时钟信号 | |
| 6 | MOD_ABS | 模块不存在（内部接地） | |
| 8 | LOS | 信号丢失 | 3 |
| 9-11 | VEER | 接收器地 | |
| 12 | RD- | 反向接收数据输出 | 4 |
| 13 | RD+ | 接收数据输出 | 4 |
| 15 | VCCR | 接收器电源 | |
| 16 | VCCT | 发射器电源 | |
| 18 | TD+ | 发射数据输入 | 5 |
| 19 | TD- | 反向发射数据输入 | 5 |
备注：1) TX Fault 为开路集电极输出，需 4.7k~10kΩ 上拉；2) TDIS >2.0V 时激光输出禁止；3) LOS 为开路集电极输出；4) RD± 内部交流耦合 100Ω 差分；5) TD± 内部交流耦合 100Ω 差分端接。

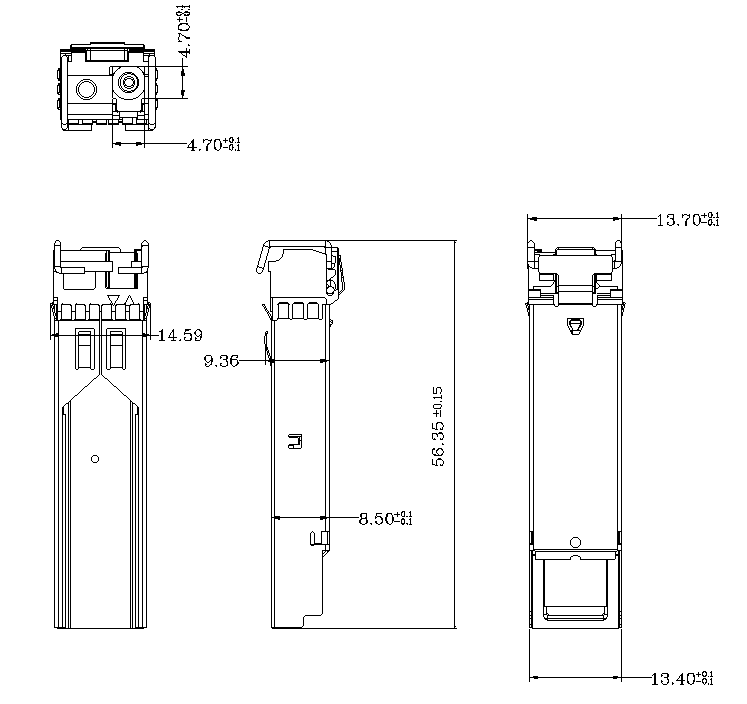

机械尺寸
订购信息
| 型号 | 产品描述 |
|---|---|
| FTCS-B5412-80D | 1550T/1490R, 1.25Gbps, LC, 80km, 0°C~+70°C, 带 DDM |
| FTCS-B5412-80DI | 1550T/1490R, 1.25Gbps, LC, 80km, -40°C~+85°C, 带 DDM |
