产品描述
FTBL-4TR851X-02Dxx 是一款高性能表贴式4路并行光收发一体模块,采用PLCC封装,具有高抗震动优势,用于短距离并列多通道光互联数据通信。模块的中心波长为850nm,3.3V单电源供电,单通道传输速率高达10.3125Gbps,工作温度最大范围-55℃~+85℃(高温壳温),高速信号引脚采用交流CML电平并且模块内部集成了耦合电容。
产品外观效果示意图,图片仅供参考,具体以实物为准。

产品特性
- 支持全国产
- 3.3V单电源供电
- 四路发送、四路接收并行光纤通道
- 单通道速率高达10.3125Gb/s
- 850nm VCSEL/PD阵列技术
- 高速数据差分信号I/O口,兼容CML电平
- 模块内部集成了电信号AC差分耦合电容
- 带I2C功能,独立的通道失效监控
- 两线模式的串行数据接口,紧凑的结构设计,高密度高容量
- 工作温度:I档 -40℃~+85℃(高温壳温),M档 -55℃~+85℃(高温壳温)
- 支持50um多模圆纤或扁纤,尾纤长度可定制,带导航针,弹簧可选配
产品应用
- 支持板间高速数据通信连接
- 服务器与存储器阵列的互连
- 4通道高速串行数据流
- 万兆以太网业务
- 机载雷达
产品性能指标
绝对最大额定值
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 储存温度 | TSTG | -55 | 90 | ℃ | |
| 焊接温度 | TSld | 260 | ℃ | ||
| 焊接时间 | tsld | 5 | s | ||
| 电源电压 | VCC | 0 | 4 | V |
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度(I档) | TI | -40 | 85 | ℃ | |
| 工作温度(M档) | TM | -55 | 85 | ℃ | |
| 电源电压 | VCC | 3.14 | 3.3 | 3.46 | V |
| 速率 | BR | 10.3125 | Gb/s | ||
| 工作电流 | ICC | 400 | mA |
发射单路参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 中心波长 | λC | 840 | 850 | 860 | nm |
| 平均光功率 | Pavg | -5 | 1 | dBm | |
| 关断光功率 | Poff | -30 | dBm | ||
| 消光比 | ER | 3.5 | dB | ||
| 差分输入阻抗 | Zin | 80 | 100 | 120 | Ω |
| 差分输入电压 | VIN | 200 | 1900 | mV |
注:工作速率10.3125Gb/s,VCC=3.3V,工作温度-55℃~+85℃,PRBS31
接收单路参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 中心波长 | λC | 840 | 850 | 860 | nm |
| 灵敏度(BER=10-12) | Sens | -10 | dBm | ||
| 过载光功率 | POL | 1 | dBm | ||
| 光回波损耗 | RL | 12 | dB | ||
| 差分输出阻抗 | Zout | 80 | 100 | 120 | Ω |
| 差分输出电压 | VOUT | 500 | 800 | mV |
注:工作速率10.3125Gb/s,VCC=3.3V,工作温度-55℃~+85℃,PRBS31
电接口定义

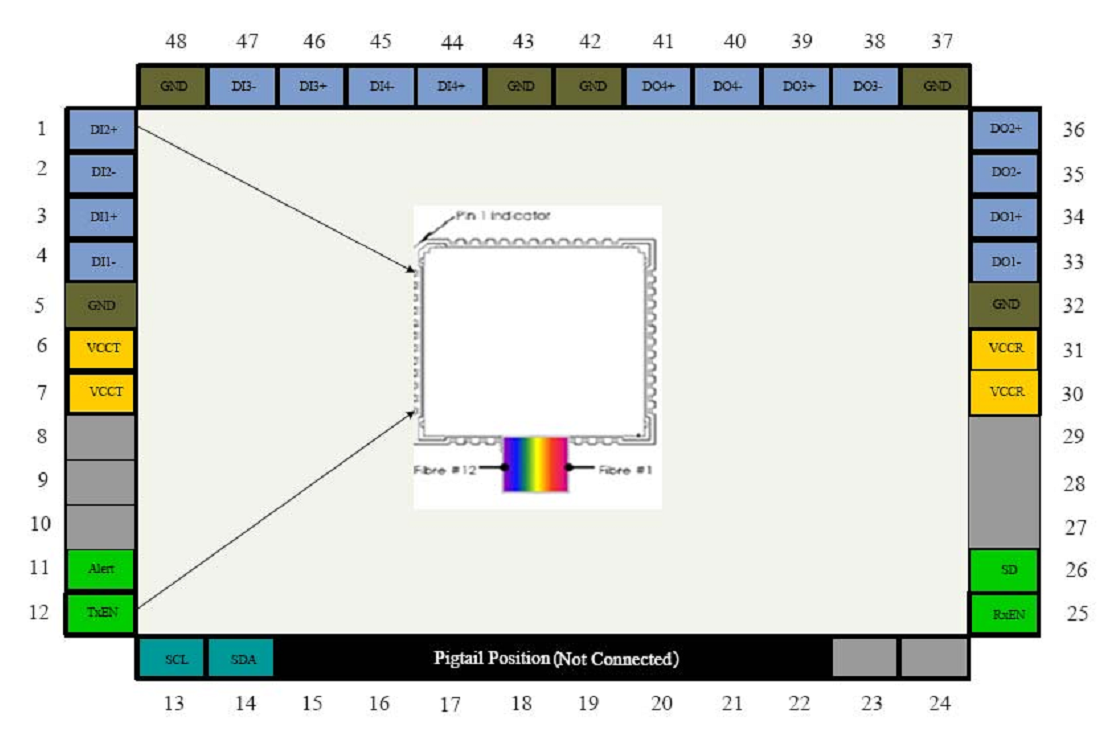

电接口引脚分布图

电接口引脚定义
| 序号 | 名称 | 描述 | 输入/输出 | 电平形式 |
|---|---|---|---|---|
| 6, 7 | VCCT | 发射端+3.3V | 输入 | Supply |
| 30, 31 | VCCR | 接收端+3.3V | 输入 | Supply |
| 5, 32, 37, 42, 43, 48 | GND | 参考地 | 输入 | Supply |
| 4 | DI1- | 通道1差分信号负端 | 输入 | CML |
| 3 | DI1+ | 通道1差分信号正端 | 输入 | CML |
| 2 | DI2- | 通道2差分信号负端 | 输入 | CML |
| 1 | DI2+ | 通道2差分信号正端 | 输入 | CML |
| 47 | DI3- | 通道3差分信号负端 | 输入 | CML |
| 46 | DI3+ | 通道3差分信号正端 | 输入 | CML |
| 45 | DI4- | 通道4差分信号负端 | 输入 | CML |
| 44 | DI4+ | 通道4差分信号正端 | 输入 | CML |
| 41 | DO4+ | 通道4差分信号正端 | 输出 | CML |
| 40 | DO4- | 通道4差分信号负端 | 输出 | CML |
| 39 | DO3+ | 通道3差分信号正端 | 输出 | CML |
| 38 | DO3- | 通道3差分信号负端 | 输出 | CML |
| 36 | DO2+ | 通道2差分信号正端 | 输出 | CML |
| 35 | DO2- | 通道2差分信号负端 | 输出 | CML |
| 34 | DO1+ | 通道1差分信号正端 | 输出 | CML |
| 33 | DO1- | 通道1差分信号负端 | 输出 | CML |
| 11 | Alert | 告警信号。模块正常工作时输出高电平;当模块出现故障时,该引脚输出低电平告警 | 输出 | LVTTL |
| 12 | TXEN | 发送使能(内部上拉);高:正常模式;低:发送关断 | 输入 | LVTTL |
| 25 | RXEN | 接收使能(内部上拉);高:正常模式;低:接收关断 | 输入 | LVTTL |
| 26 | SD | 全局信号监测;高:所有接收光通道工作正常;低:至少一通道接收光功率低于阈值 | 输出 | LVTTL |
| 13 | SCL | 串行时钟接口 | 输入 | CMOS |
| 14 | SDA | 串行数据接口 | 输入/输出 | CMOS |
| 8,9,10,15,16,17,18,19,20,21,22,23,24,27,28,29 | NC | 悬空 |
光接口定义

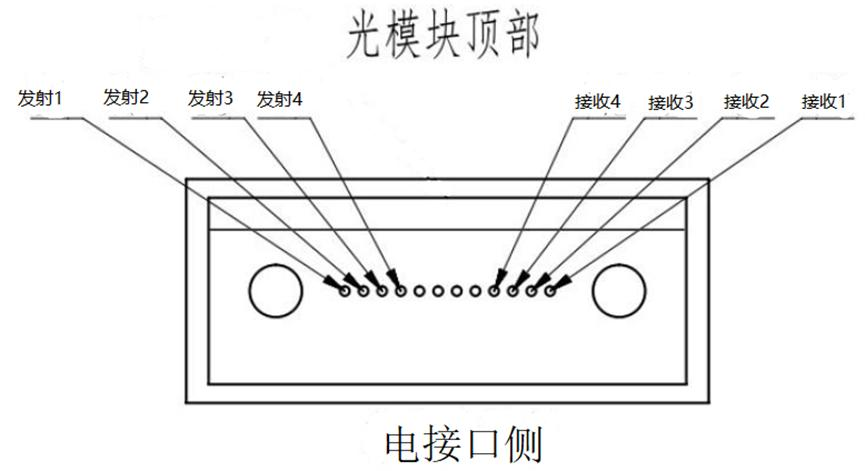

注:面向光模块看光口,默认窗口朝下。

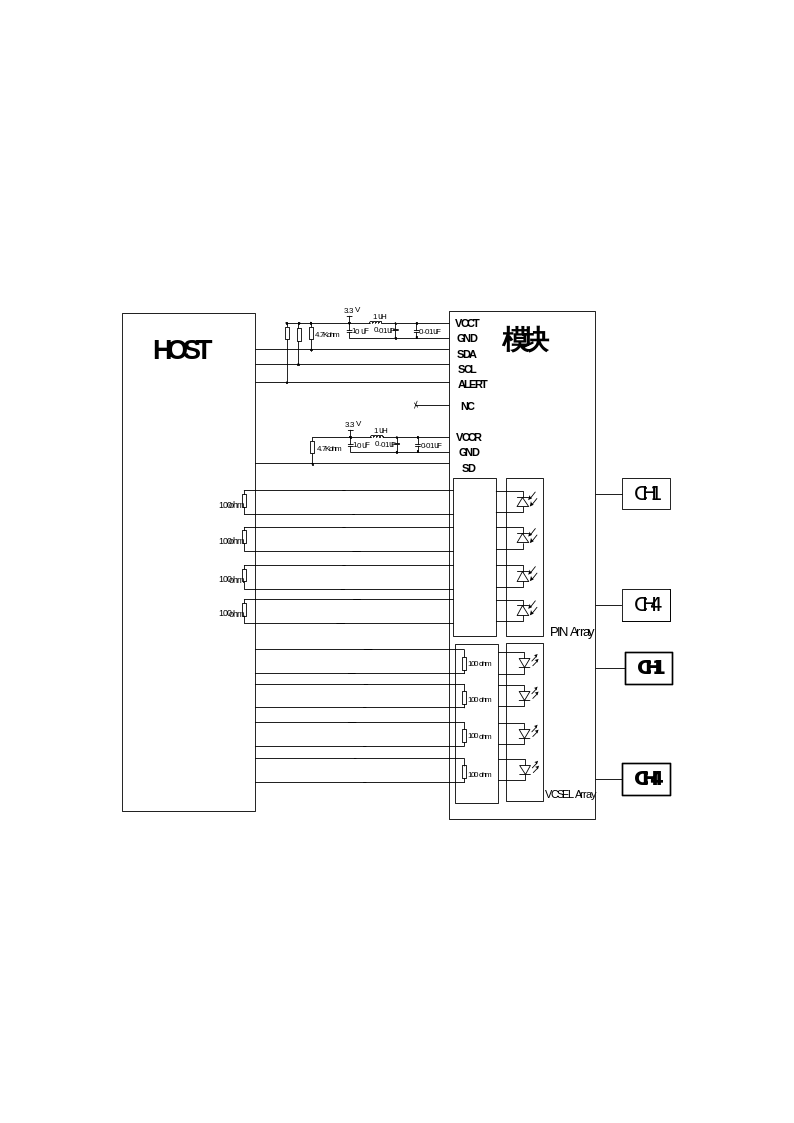

外围推荐电路
注:模块内部高速信号线上已有耦合电容,外部不加0.1uF耦合电容。

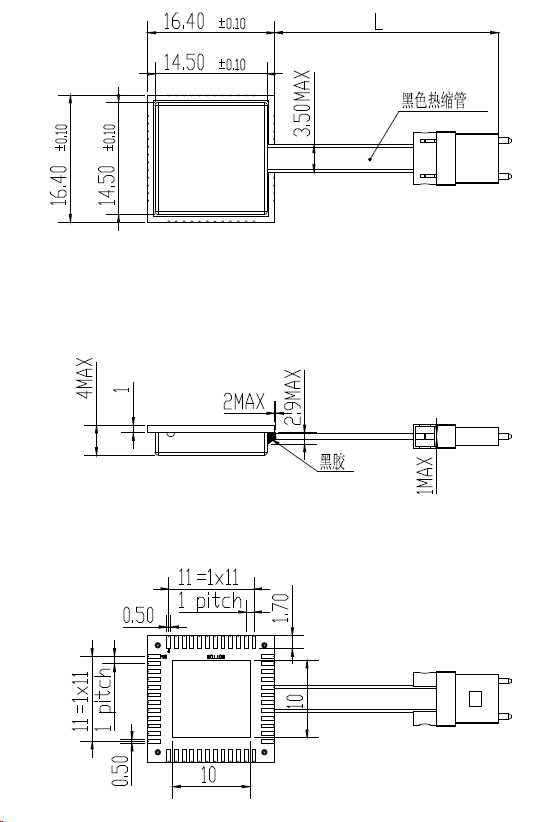

模块结构尺寸
单位:mm,未注公差:±0.2mm

尾纤长度L公差表
| 尾纤长度(mm) | 公差(mm) |
|---|---|
| L ≤ 200 | +2 / 0 |
| 200 < L ≤ 500 | +10 / 0 |
| 500 < L ≤ 1000 | +30 / 0 |
| 1000 < L | +50 / 0 |
注:尾纤长度可定制,默认带3mm金属导航针(4mm塑料导航针可选);另外默认不带弹簧,若需要有7.8mm或10mm弹簧可选(根据实际配套连接器选用)。

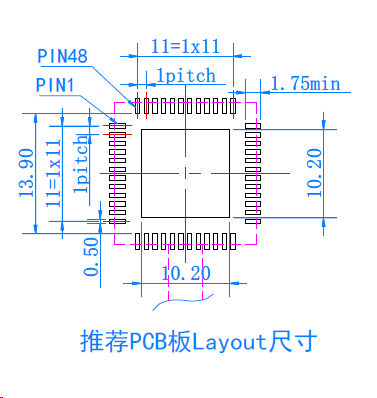

印制板推荐尺寸
单位:mm

数字监控(I2C)
- 通信接口:标准的I2C接口
- 可监控参数:温度、电源电压、接收光功率
- 设备地址:0xA0(写),0xA1(读)
- 通信速率:≤400K

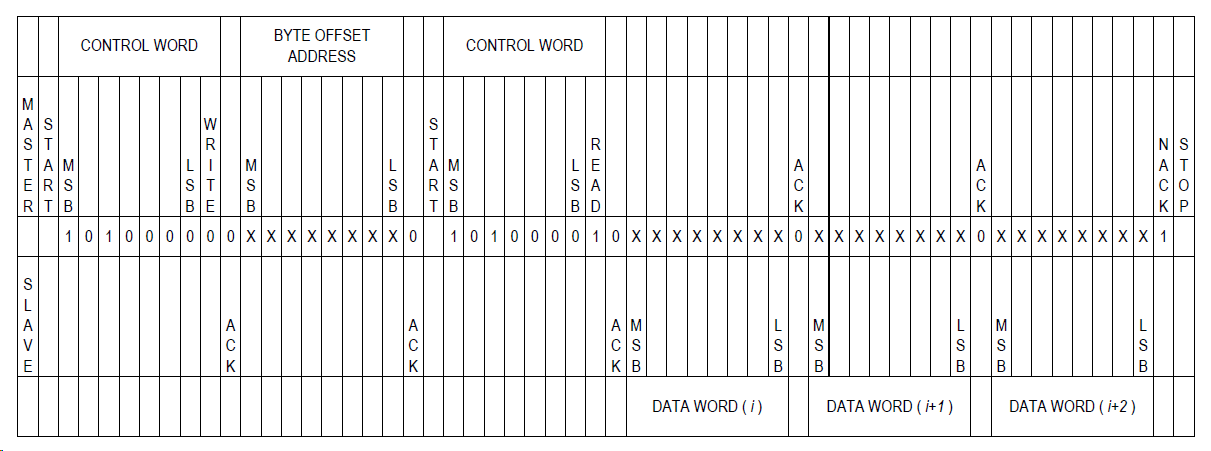

I2C多字节读时序

上表中的CONTROL WORD是设备地址0xA0(写),0xA1(读)。BYTE OFFSET ADDRESS是寄存器地址,各监控量的地址如下:
| 寄存器地址(十进制) | 描述 |
|---|---|
| 22~23 | 温度监控,22是高字节,23是低字节,有符号数,1LSB=1/256℃ |
| 26~27 | 电压监控,26是高字节,27是低字节,无符号数,1LSB=0.1mV |
| 34~35 | 通道1接收光功率,34是高字节,35是低字节,无符号数,1LSB=0.1uW |
| 36~37 | 通道2接收光功率,36是高字节,37是低字节,无符号数,1LSB=0.1uW |
| 38~39 | 通道3接收光功率,38是高字节,39是低字节,无符号数,1LSB=0.1uW |
| 40~41 | 通道4接收光功率,40是高字节,41是低字节,无符号数,1LSB=0.1uW |
注:禁止往模块的寄存器写数据,写数据可能会使模块不能正常工作。
伪代码
I2C_Read_Data(0xA0, 0, datBuf, 128); //0xA0是设备地址,0是寄存器起始地址,datBuf是读取数据的数组,128是读取数据个数 Temperature = ((signed short int)((datBuf[22] << 8) + datBuf[23])) / 256.0; //单位℃ Vcc = ((datBuf[26] << 8) + datBuf[27]) / 10000.0; //单位V Rxpower1 = 10*log10(((datBuf[34] << 8) + datBuf[35]) / 10000.0); //单位dBm
其他通道的接收光功率以此类推。
注意事项
设计注意事项
- 主板供电能力要充足,至少能提供0.5A以上的电流,光模块供电管脚尽量近的地方放置一个滤波电路,对电源进行滤波处理,滤波电感要有足够的过流能力,电感值可做适当调整。
- 开机或光机时光模块上下电时序需特别关注,上电过程建议光模块上电晚于FPGA芯片上电,下电过程建议光模块下电早于FPGA芯片下电。
- 主机高速信号如果是CML电平,可以直接连接到模块的高速信号线,中间不需要加任何元器件。主机高速信号如果是LVPECL电平,需要加转化网络,LVPECL到CML需要加下拉电阻(推荐142Ω),CML到LVPECL需要加上下拉(推荐上拉82Ω,下拉130Ω)。主机高速信号如果是LVDS电平,CML到LVDS需要加下拉电阻(推荐5kΩ),LVDS到CML直接连接不需要加任何元器件。
- 高速信号走线保证差分100±10Ω,差分对内等长控制+/-3mil,线宽建议≥10mil以减少加工蚀刻公差带来的阻抗偏差。
- 高速信号按照微带线或者带状线设计,高速信号相邻层设计地平面做参考,走线不可跨越相邻层的电源或地平面,高速信号有条件时可做包地处理,包地时需要间隔50mil以下的地孔来减少高速信号S参数出现谐振,包地到走线间距应≥3H(参考层介质厚度为H)。

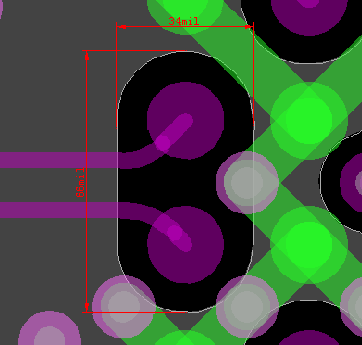

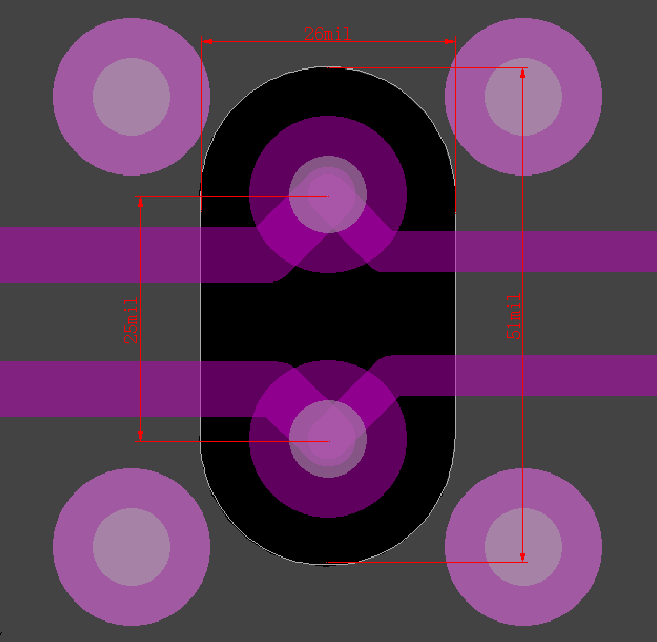

- 连接器的高速信号焊盘下方需要挖空相邻层参考到第三层,挖空区域大小建议34×66mil,高速差分对换层过孔间距设计建议25mil,反焊盘大小设计建议26×51mil。
静电防护
| 静电类型 | 说明 | Max | 单位 |
|---|---|---|---|
| ESDHB | 人体模式 | 1000 | V |
| ESDMM | 机械模式 | 600 | V |
- 周转工具盒要求采用防静电盒周转模块,或者直接采用模块包装盒进行周转。
- 操作模块时,操作者要求佩戴防静电腕带、指套,且腕带接地良好。
- 禁止裸手直接接触模块。
模块存储
- 模块要求常温储存,相对湿度≤85%,周围无酸性、碱性或其他腐蚀性气体。
- 存储要求采取防静电措施,建议放置在静电泡棉中或放置在防静电盒子中。
焊接前准备
- 焊接前建议清洁焊盘(用乙醇清洗,待乙醇完全挥发后进行焊接),禁止采用波峰焊和回流焊等焊接方式。
- 采用手工焊接,操作人员必须带防静电腕带、防静电指套或手套。
- 焊接要求使用63Sn/37Pb焊料。
- 焊接前,建议使用棉签蘸取适量免清洗助焊剂(推荐使用HL-99免清洗助焊剂)对模块底部待焊区域以及客户母板待焊区域进行刷涂,以助焊剂在该表面不流淌为宜,并在助焊剂挥发干之前进行焊接操作。若使用焊松香助焊剂,建议仅对模块底部待焊区域和母板待焊区域进行刷涂,刷涂量以仅浸润待焊区域为宜。对于多余的助焊剂,使用棉签清除。
- 注意:严禁将模块放在助焊剂中浸泡。
- 清洗、焊接过程中,尾纤端口必须带防尘帽。
焊接操作要求
- 焊接过程中,一定要采取防静电保护措施,采用防静电烙铁(接地电阻小于10欧姆),操作人员要求带防静电腕带,环境防静电等级达到S20.20标准中Class 1要求。
- 推荐使用尖头烙铁,保证烙铁头温度传热良好,要求焊接时(烙铁头同PCB焊盘接触)焊点温度在1~3s保持在260℃以内。
- 焊接时要求压住模块,使模块引脚与主板上焊盘充分接触,避免造成虚焊。
- 如焊接后要进行三防处理,建议保护光口后采用喷涂的方式进行涂覆。
- 推荐焊接顺序:
- 先依次焊接第5至第7引脚;
- 依次焊接第32至30引脚;
- 再焊接其它引脚,如果客户使用拖焊,务必保证防静电、光模块位置准确、避免连焊;
- 尾纤底部的6个焊盘(第16~21引脚)不需焊接,底部散热大焊盘禁止焊接。
- 焊接方法推荐单点焊接,烙铁每次接触焊盘的焊接时间尽量小于5s,单点未焊接上时,需停留5s后再对此焊点焊接。
- 整个模块重复焊接次数不超过2次(即允许一次返修机会)。
- 焊接时,烙铁头沿PLCC管脚与主板上的焊盘对接处焊接,禁止烙铁头点到外壳密封胶、外壳、光纤带上。
- 焊接结束后,进行清洁。推荐使用防静电小刷、脱脂棉与清洗剂对焊接处进行清洁,清洁松香、锡珠等多余物。
- 注1:禁止把模块浸泡在清洗液中进行清洁或使用超声波进行清洁。
- 注2:清洁过程中需对光口、尾纤进行防护,防止光口污染或尾纤损坏,因尾纤底部6个焊盘(第16~第21引脚)不进行焊接,如清洁尾纤底部的6个焊盘极易损伤尾纤,因此不建议对尾纤底部的6个焊盘进行清洁。
模块防护要求
- 模块在不用时,光接口要求佩戴防尘帽。
- 模块在测试前,光接口要求用无尘棉棒蘸取酒精进行擦拭。
光纤带及连接器
- 请不要用眼睛直视光纤带出口,以防止激光对人眼造成损伤。
- 连接尾纤时,使尾纤自然伸出,且不可随意扭绞尾纤。
- 低温时,尾纤较脆,不可随意上下摇动、扭动尾纤。
- 高温时,尾纤会软化,不可挤压、拉拽,防止尾纤变形。
- 光纤注意防护,走纤、布局满足弯曲半径,光纤最小弯曲半径为20倍~25倍光纤直径,一般无热缩管带状光纤弯曲半径为10mm~15mm,带热缩管带状光纤弯曲半径为20mm~25mm,避免光纤直角折弯和压挤。
- 注意对光纤连接器的防护,不使用时及时盖上防尘盖。在装配和使用过程中,严禁用手或其他尖锐、不洁净物品碰触光纤插针端面,以防止将光纤端面弄脏或划伤,从而影响产品性能。
其他注意
- 采用手工焊接,禁止回流焊、波峰焊。
- 如需三防,严禁使用机喷、浸泡等三防工艺,光模块本体不建议进行三防(用户特殊要求除外),焊点采用手工刷涂方式进行三防,同时注意光口防护。
订购信息
| 产品型号 | 工作速率 | 工作温度 | 光接口描述 |
|---|---|---|---|
| FTBL-4TR851X-02DI | 10.3125Gb/s | -40℃~+85℃ | 标准12芯MT,纤长270mm,扁纤,带3mm导针,带7.8mm弹簧 |
| FTBL-4TR851X-02DM | 10.3125Gb/s | -55℃~+85℃ | 标准12芯MT,纤长270mm,扁纤,带3mm导针,带7.8mm弹簧 |
