产品概述
FT-VU系列综合光传输平台是一款高密度、大容量、多业务接入的波分复用传输设备，专为数据中心互联、城域网及长途干线等场景设计。该平台采用模块化架构，支持1U/2U/4U三种机箱规格，可灵活配置多种业务板卡，实现从10G到100G多速率业务的透明传输与调度。
FT-VU系列平台支持OEO（光-电-光）中继传输方式，可对光信号进行再生、整形和定时（3R再生），有效延长传输距离，提升信号质量。平台全面支持100G OTU4/ODU4业务处理，兼容ITU-T G.709标准，适用于长距离、大容量的光传输网络建设。
产品特性
- 模块化平台设计，支持1U/2U/4U三种机箱，灵活适配不同应用场景
- 支持100G OTU4/OEO业务板卡，单波道速率可达100Gbps
- 支持OEO 3R再生（再放大、再整形、再定时），有效延长传输距离
- 支持CWDM/DWDM波长规划，灵活组网
- 支持多种业务类型接入，包括100G Ethernet、OTU4/OTU3/OTU2/OTU1等
- 支持线路侧100G DP-QPSK相干光传输，传输距离可达上千公里
- 支持SNCP 1+1线路保护，保障业务可靠性
- 支持多种网络拓扑：点到点、链型、环型、星型等
- 完善的网管功能，支持SNMP、Web、CLI等多种管理方式
- 支持双路电源冗余保护，提高系统可靠性

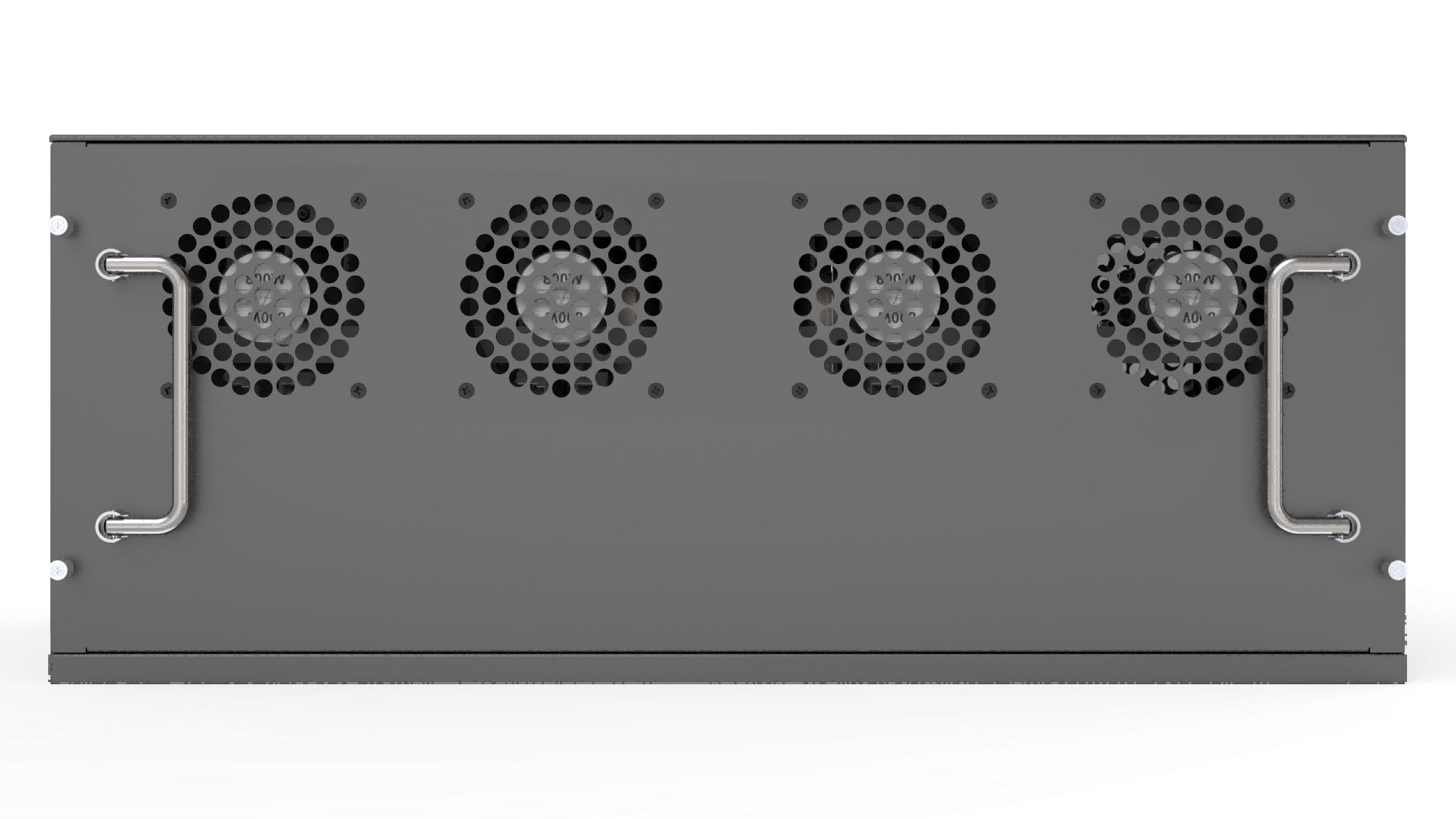

- 前后通风散热设计，支持标准19英寸机架安装
产品参数
系统参数

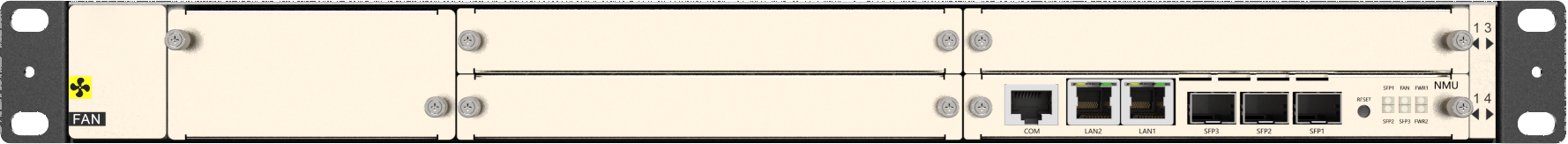

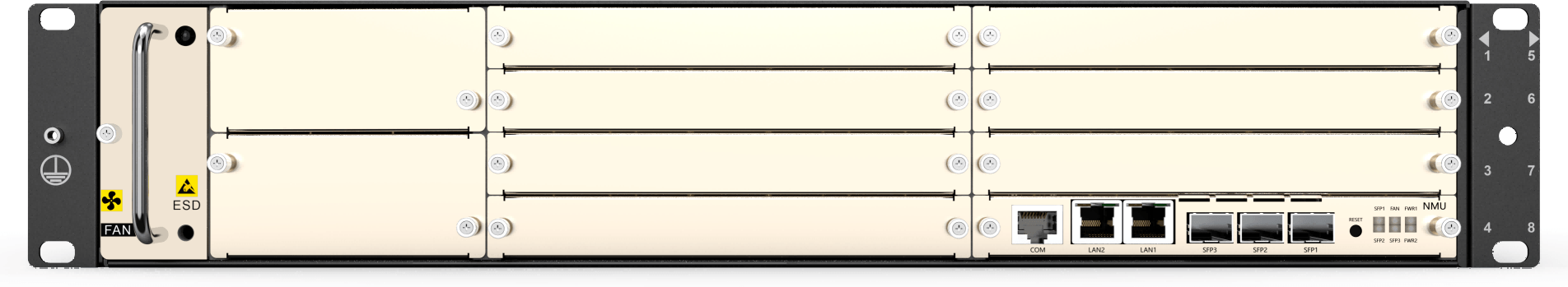

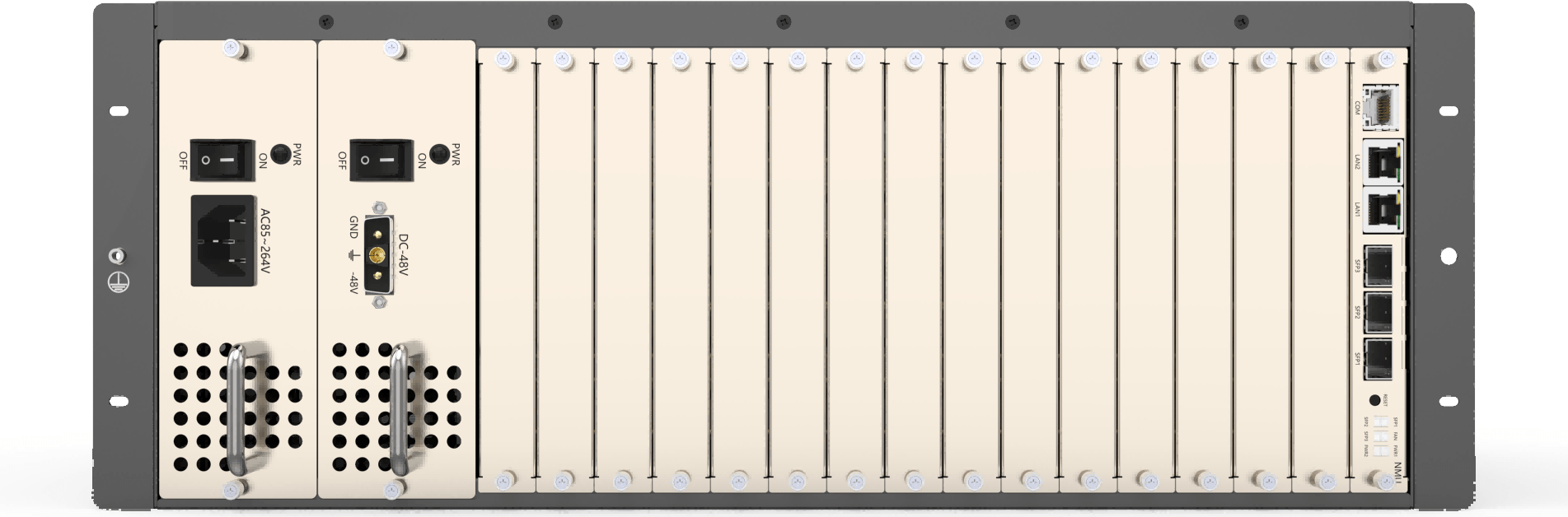

| 参数 | 1U机箱 | 2U机箱 | 4U机箱 |
|---|---|---|---|
| 设备尺寸 | 482×44×320mm | 486×86×352mm | 483×178×280mm |
| 业务槽位 | 4槽 | 8槽 | 16槽 |
| 功耗 | <120W | <200W | <300W |
| 波长范围 | C波段（1528.77nm~1565.50nm）/ L波段，支持ITU-T标准波长栅格 | ||
| 通道间隔 | 100GHz / 50GHz | ||
| 业务类型 | 100G Ethernet、OTU4、OTU3、OTU2/2e、OTU1 | ||
| 单通道最大速率 | 100Gbps | ||
| 传输模式 | OEO中继传输（3R再生）、直通传输 | ||
| 网络拓扑 | 点到点、链型、环型、星型、网格型 | ||
| 管理方式 | SNMP v2/v3、Web网管、CLI命令行、TELNET/SSH | ||
| 保护方式 | SNCP 1+1线路保护、板卡级保护 | ||

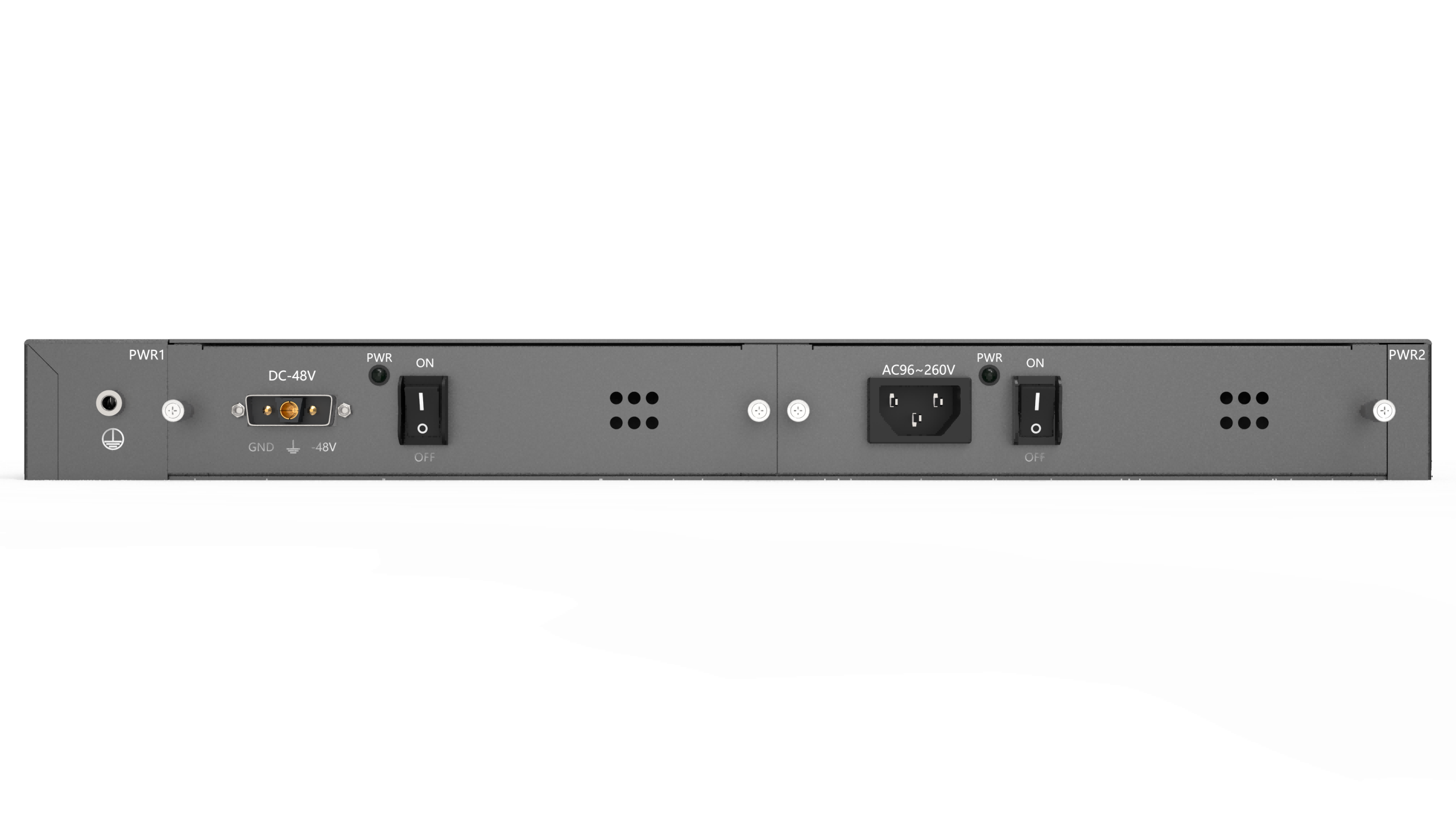

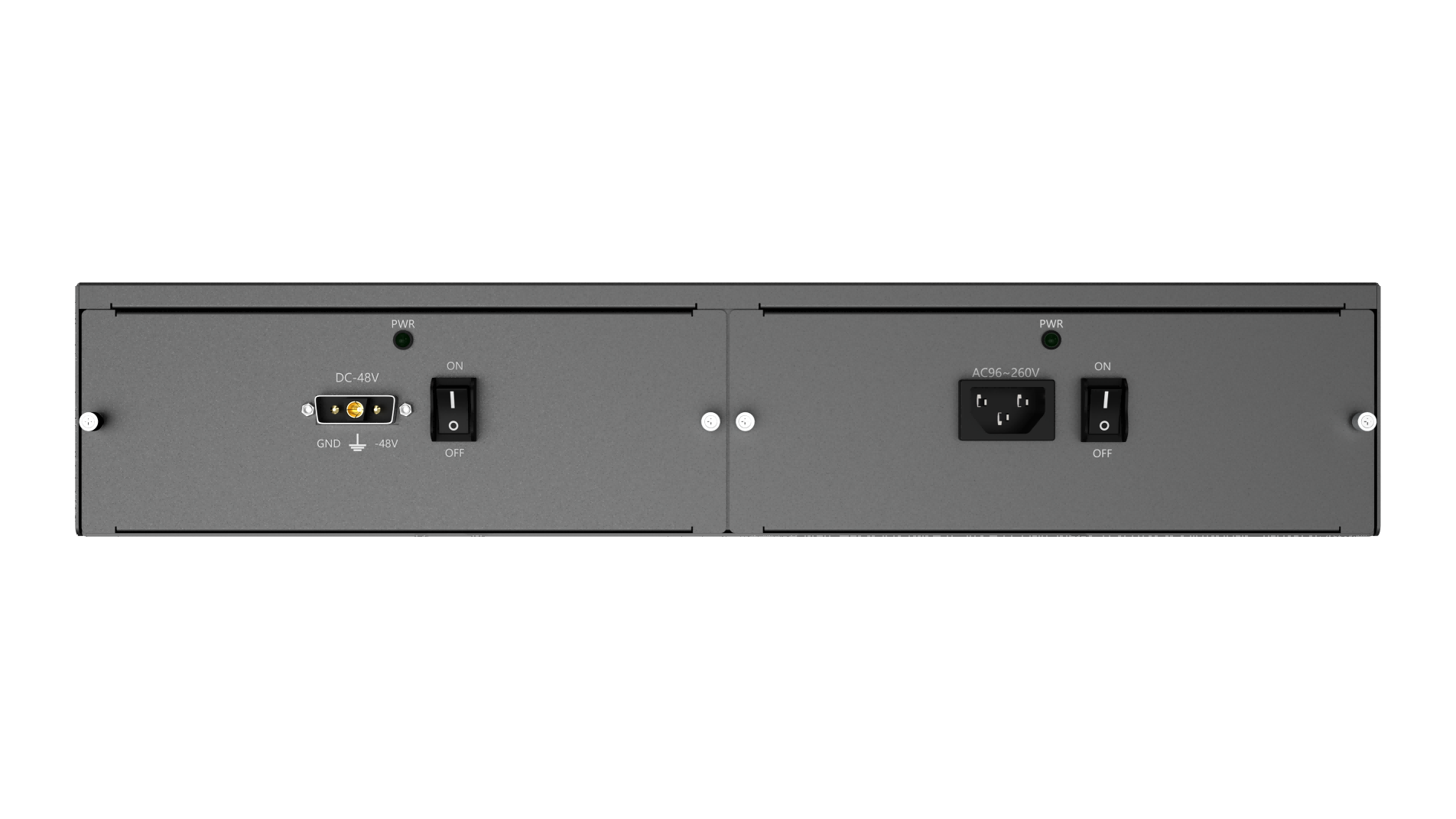

| 供电方式 | AC 110V/220V 或 DC -48V，支持双电源冗余 | ||
| 工作温度 | 0°C ~ +45°C | ||
| 存储温度 | -40°C ~ +85°C | ||
| 工作湿度 | 5% ~ 90%（无凝结） | ||
| 安全标准 | IEC 60950-1、UL/cUL 60950-1 | ||
| EMC标准 | EN 300 386、FCC Part 15 Class A、CISPR 22 Class A | ||

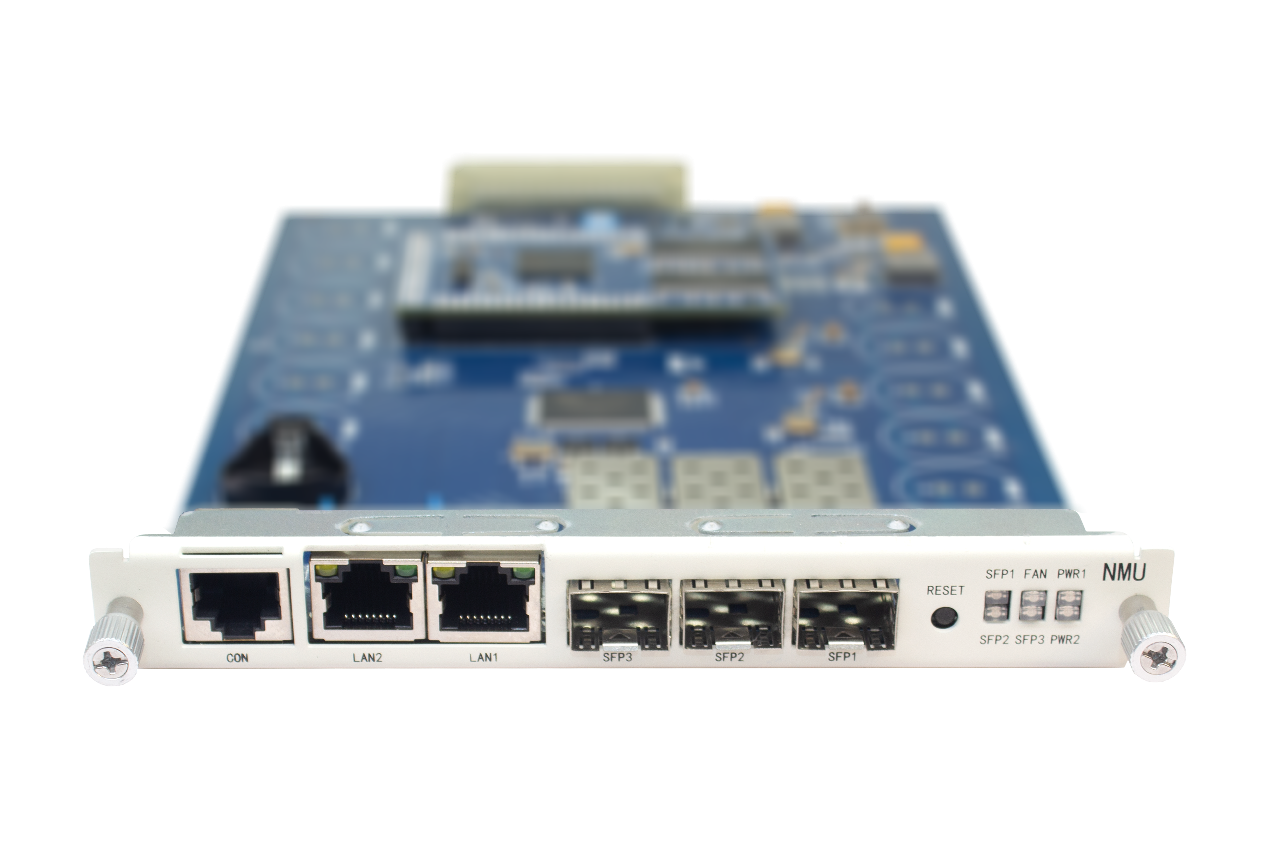

网管卡 NMU
FT-VU-NMU（Network Management Unit）为FT-VU系列平台的系统网管控制板，负责整机的控制管理、业务调度、告警监测与性能采集。每机箱需配置1~2块NMU板卡（支持1+1热备份），提供系统级管理能力和对外通信接口。
主要功能：
- 系统控制与业务调度管理
- 告警检测与性能监控
- 支持SNMP v2/v3网管协议
- 提供Web管理界面和CLI命令行管理
- 支持固件在线升级
- 支持1+1热备份保护
- 提供ETH管理接口用于网管通信
技术参数：
| 参数 | 规格 |
|---|---|
| 型号 | FT-VU-NMU |
| 管理接口 | 10/100/1000M ETH（RJ45）×1 |
| Console接口 | RJ45 ×1 |
| USB接口 | USB 2.0 ×1（用于配置备份/升级） |
| 协议支持 | SNMP v2/v3、SSH、TELNET、HTTP/HTTPS |
| 网管功能 | 配置管理、故障管理、性能管理、安全管理 |
| 备份方式 | 支持1+1热备份 |
| 指示灯 | RUN、ALM、ACT状态指示 |
100G OTU/OEO 业务板卡
FT-VU-100G4SQ是FT-VU系列平台的100G OTU/OEO业务板卡，支持4路独立的100G业务通道，实现OEO（光-电-光）3R再生功能。该板卡采用CFP2/CFP2-DCO相干光模块，支持DP-QPSK调制格式，线路侧传输距离可达80km~1200km（根据光模块选型），适用于长距干线传输和数据中心互联场景。
主要功能：
- 4路独立100G OTU4/OEO业务通道
- 支持ITU-T G.709 OTU4帧结构封装与映射
- 支持OEO 3R再生功能（再放大、再整形、再定时）
- 客户侧支持100GbE LAN/WAN、OTU4业务接入
- 线路侧支持100G DP-QPSK相干光传输
- 支持FEC前向纠错（SD-FEC/HD-FEC），提升系统OSNR容限
- 支持SNCP 1+1线路保护
- 支持光功率监测、误码检测等性能监控
- 支持热插拔，可在线更换
技术参数：
| 参数 | 规格 |
|---|---|
| 型号 | FT-VU-100G4SQ |
| 业务通道数 | 4通道 |
| 客户侧接口 | 100GbE（LC双工）×4 |
| 客户侧速率 | 100Gbps（OTU4/100GbE） |
| 客户侧业务类型 | 100GbE LAN/WAN、OTU4 |
| 线路侧接口 | 100G相干光口（LC双工）×4 |
| 线路侧调制格式 | DP-QPSK |
| 线路侧波长 | C波段可调谐，符合ITU-T标准栅格 |
| 传输距离 | 80km / 160km / 480km / 1200km（取决于光模块） |
| FEC | SD-FEC / HD-FEC |
| 保护方式 | SNCP 1+1 |
| 板卡功耗 | <60W |
| 热插拔 | 支持 |
产品图片
订购信息
| 订货编号 | 描述 |
|---|---|
| FT-VU-1U | FT-VU系列1U机箱，含风扇模块、电源模块，4个业务槽位 |
| FT-VU-2U | FT-VU系列2U机箱，含风扇模块、电源模块，8个业务槽位 |
| FT-VU-4U | FT-VU系列4U机箱，含风扇模块、电源模块，16个业务槽位 |
| FT-VU-NMU | 网管控制板，支持SNMP/Web/CLI管理，1+1热备份 |
| FT-VU-100G4SQ | 100G OTU/OEO业务板卡，4通道100G OEO 3R再生，支持DP-QPSK相干传输 |
| FT-VU-PWR-AC | AC 110V/220V电源模块 |
| FT-VU-PWR-DC | DC -48V电源模块 |
