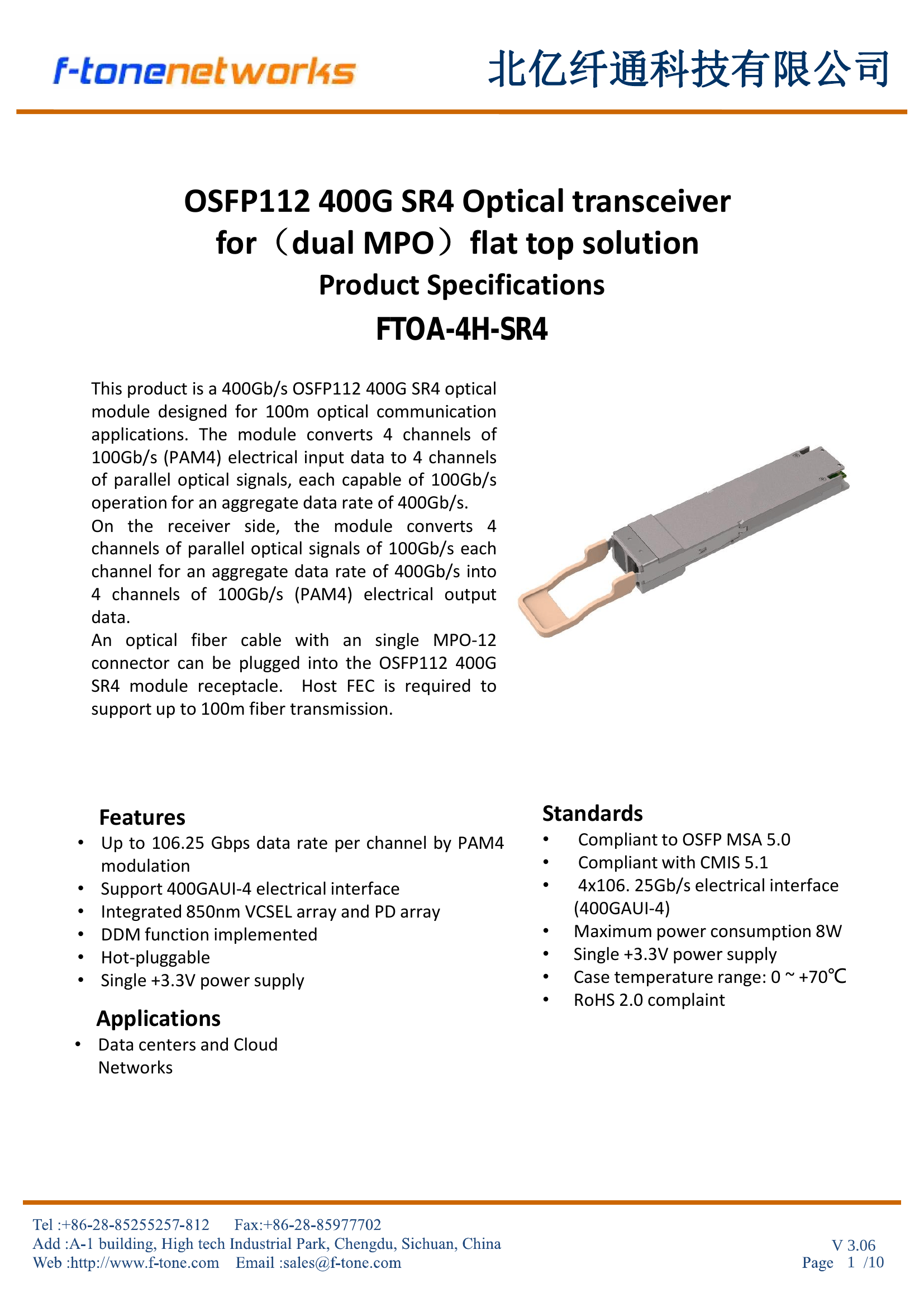

产品概述
FTOA-4H-SR4 是一款 OSFP112 封装的 400G SR4 光收发模块，采用单 MPO-12 连接器设计，专为双 MPO 平顶方案优化。模块支持 4 通道 100Gb/s PAM4 调制，聚合带宽达 400Gb/s。基于 850nm VCSEL 激光器，在 OM4 多模光纤上最远支持 50m 传输距离，适用于数据中心高速互连场景。
主要特性
- 400G OSFP112 封装，单 MPO-12 连接器
- 4 通道 100Gb/s PAM4 调制，聚合速率 400Gb/s
- 850nm VCSEL 激光器
- OM3 多模光纤支持 30m，OM4 多模光纤支持 50m
- 符合 OSFP MSA 5.0 规范
- CMIS 5.1 管理接口
- 支持 400GAUI-4 电气接口
- 最大功耗 8W
- 工作温度范围 0～70°C（壳温）
- 符合 RoHS 2.0 环保要求
应用场景
- 数据中心 400G 以太网互连
- 双 MPO 平顶光网络架构
- 高性能计算（HPC）集群网络
- 云计算存储网络
产品框图
光通道分配
产品规格
基本参数
| 产品型号 | FTOA-4H-SR4 |
| 封装类型 | OSFP112 |
| 接口类型 | 单 MPO-12 |
| 数据速率 | 400Gb/s（4×100Gb/s PAM4） |
| 波长 | 850nm |
| 光源类型 | VCSEL 激光器 |
| 最大传输距离 | OM3 30m / OM4 50m |
| 调制格式 | PAM4 |
| 标准协议 | OSFP MSA 5.0 / CMIS 5.1 / 400GAUI-4 |
工作条件
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作温度（壳温） | 0 | – | 70 | °C |
| 供电电压 | 3.135 | 3.3 | 3.465 | V |
| 最大功耗 | – | – | 8 | W |
| Pre-FEC BER | – | – | 2.4×10⁻⁴ | – |
| OM3 传输距离 | – | – | 30 | m |
| OM4 传输距离 | – | – | 50 | m |
发射器参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 每通道波特率 | – | 53.125 | – | GBd/lane |
| 波长 | – | 850 | – | nm |
| 调制格式 | – | PAM4 | – | – |
| 平均发射功率 | -4.6 | – | 4 | dBm |
| OMAouter | -2.6 | – | 3.5 | dBm |
| TDECQ | – | – | 4.4 | dB |
| 消光比（ER） | 2.5 | – | – | dB |
接收器参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 每通道波特率 | – | 53.125 | – | GBd/lane |
| 波长 | – | 850 | – | nm |
| 调制格式 | – | PAM4 | – | – |
| 损伤阈值 | – | – | 5 | dBm |
| 平均接收功率 | -6.4 | – | 4 | dBm |
| 接收灵敏度 | – | – | -4.6 | dBm |
LOS 阈值
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| LOS 置位（Assert） | – | – | -15 | dBm |
| LOS 复位（De-Assert） | – | -8.9 | – | dBm |
| 迟滞（Hysteresis） | – | 1.5 | – | dB |
DDM 精度
| 参数 | 精度 |
| 温度 | ±3°C |
| 电压 | ±5% |
| 偏置电流（I_bias） | ±10% |
| 接收光功率 | ±3dB |
| 发射光功率 | ±3dB |
低速电气信号
| 信号名称 | 方向 | 电气规格 | 说明 |
| I2C SCL | 输入 | LVTTL | I2C 时钟线 |
| I2C SDA | 双向 | LVTTL | I2C 数据线 |
| Module_Reset | 输入 | LVTTL | 模块复位信号 |
| Mod_PRS | 输出 | LVTTL | 模块存在指示 |
| Mod_SEL | 输入 | LVTTL | 模块选择信号 |
| Int_N | 输出 | LVTTL | 中断指示 |
高速电气信号
| 参数 | 说明 |
| 主机侧接口 | 400GAUI-4（4×100G PAM4） |
| 线路侧接口 | 4×100G PAM4 |
| 波特率 | 53.125 GBd/lane |
| 调制格式 | PAM4 |
| 连接器 | 单 MPO-12 |
| 可用通道 | 仅 CH1～CH4（OSFP112） |
机械尺寸
Region: Tianfu New Area, Sichuan, China
Service Area: Global
Tel: 028-85255257 | Fax: 028-85977702 | Mobile: 19081343401
Site: https://www.f-tone.com
HR: hr@f-tone.com | Sales: sales@f-tone.com | Support: support@f-tone.com
本产品为【400G OSFP112光模块】产品线，详细信息，请联系我们的销售人员，谢谢！
