产品概述
FT-YKW5300-11G-SFP千兆1光1电工业级光纤收发器，提供1路千兆电口+1路千兆FX光口，支持10/100/1000Base-T(X)自动侦测和全/半双工MDI/MDI-X自适应。产品具有-30℃～75℃的工作温度，IP40防护等级金属外壳，支持DIN卡轨式和壁挂式安装，自然冷却无风扇设计，平均无故障工作时间≥30万小时。支持雷击浪涌冲击防护（电源）5000A(8/20μs)，是即插即用的工业级设备。
产品特性
- 采用优质的光电一体化模块提供良好的光特性和电气特性
- 保证数据传输可靠，工作寿命长
- 支持全双工或半双工模式，并带有自动协商能力
- 网口支持全自动交叉识别
- 内带存储转发机制，支持多种协议
- 符合工业级运营标准，平均无故障工作在30万小时以上
- 工作电源：DC 12-48V，提供反接保护
- 使用SC/SFP光纤接口
- 雷击浪涌冲击防护（电源）：5000A(8/20μs)
技术指标
| 参数 | 规格 |
|---|---|
| 产品名称 | 1000M 1光1电工业级光纤收发器 |
| 产品型号 | FT-YKW5300-11G-SFP |
| RJ45端口 | 1个 10/100/1000Base-T(X) 自动侦测 |
| 光纤端口 | 1个 1000Base-FX（SFP接口） |
| 应用层级 | 二层 |
| 背板总带宽 | 14Gbps |
| 整机包转发率 | 10.5Mpps |
| MAC表 | 2K |
| 包缓冲区 | 1.2M |
| 延迟时间 | <4μs |
| 交换方式 | 存储-转发 |
| 整机功耗 | <3W |
| 输入电压 | DC12-48V |
| 接入端子 | 凤凰端子，内置过流4.0A保护，支持反接保护 |
| 雷击浪涌防护 | 5000A(8/20μs) |
| 外壳防护 | IP40防护等级，金属外壳 |
| 安装方式 | DIN卡轨式，壁挂式安装 |
| 散热方式 | 自然冷却，无风扇 |

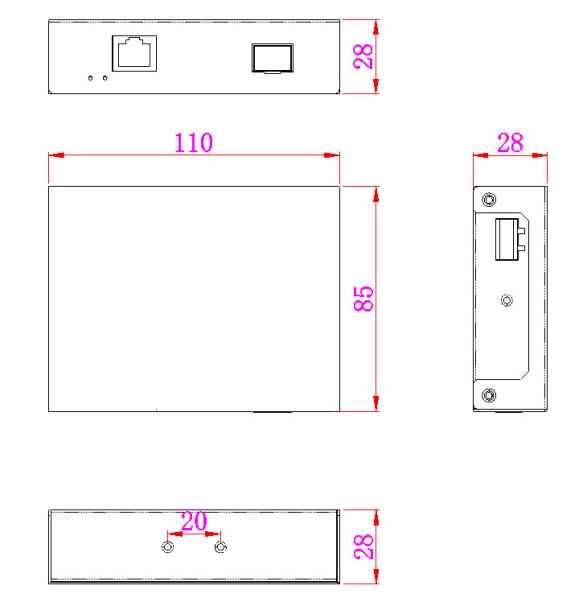

| 尺寸 | 110×85×28mm |
| 重量 | 0.3Kg |
| 工作温度 | -30℃～75℃ |
| MTBF | ≥300,000小时 |
| LED指示 | PWR电源灯、电口/光口 Link/ACT |
| 质保 | 3年 |
EMI/EMS认证
| 标准 | 等级 |
|---|---|
| EMI | FCC Part 15 Subpart B Class A，EN 55022 Class A |
| ESD | IEC 61000-4-2: ±6kV接触放电, ±8kV空气放电 |
| 辐射抗扰 | IEC 61000-4-3: 10V/m(80～1000MHz) |
| EFT | IEC 61000-4-4: 网口 ±2kV CM / ±1kV DM |
| 浪涌 | IEC 61000-4-5: 网口 ±2kV CM / ±1kV DM |
| 射频传导 | IEC 61000-4-6: 3V(10kHz～150kHz), 10V(150kHz～80MHz) |
订购型号
| 型号 | 描述 |
|---|---|
| FT-YKW5300-11G-SFP | 1千兆光+1千兆电、SFP接口（不含光模块）、导轨式、DC12-48V供电、宽温(-30℃~75℃) |
电源适配器
| 型号 | 规格 | 适用产品 |
|---|---|---|
| FT-YRD5121-DC | 12V/1A | 非POE工业交换机产品系列 |
| FT-YRD5241-DC | 24V/1A | 非POE工业交换机产品系列 |

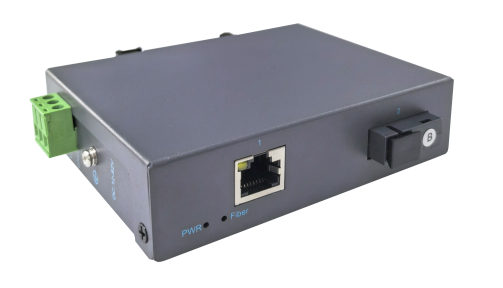

产品图片
