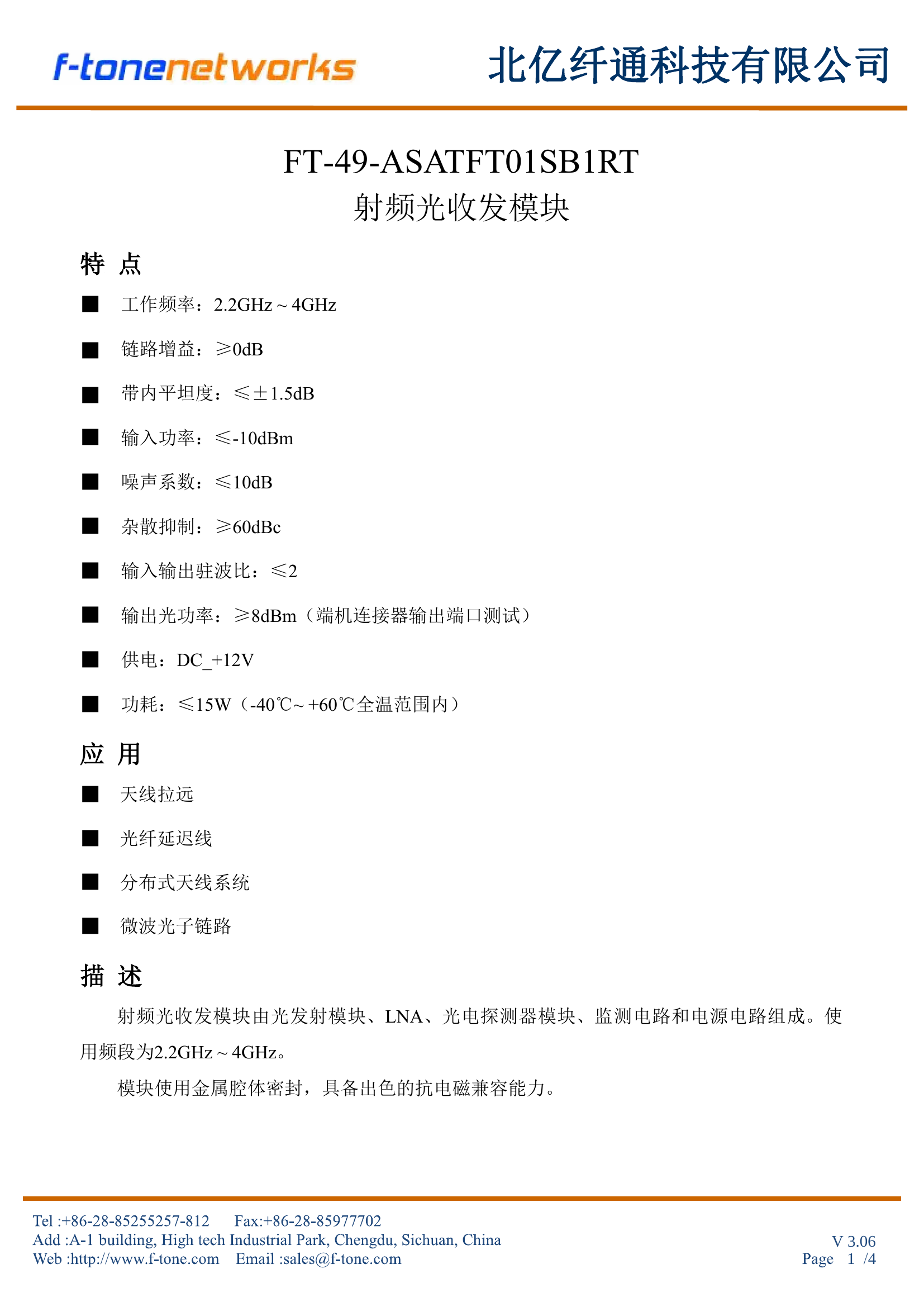

产品概述
FT-49-ASATFT01SB1RT射频光收发模块，工作频率覆盖2.2GHz～4GHz，由光发射模块、LNA低噪声放大器、光电探测器模块、监测电路和电源电路组成。模块使用金属腔体密封，具备出色的抗电磁兼容能力。适用于天线拉远、光纤延迟线、分布式天线系统（DAS）和微波光子链路等应用场景。
产品特点
- 工作频率：2.2GHz ~ 4GHz
- 链路增益：≥0dB
- 带内平坦度：≤±1.5dB
- 输入功率：≤-10dBm
- 噪声系数：≤10dB
- 杂散抑制：≥60dBc
- 输入输出驻波比：≤2
- 输出光功率：≥8dBm（端机连接器输出端口测试）
- 供电：DC +12V
- 功耗：≤15W（-40℃～+60℃全温范围内）
应用领域
- 天线拉远
- 光纤延迟线
- 分布式天线系统（DAS）
- 微波光子链路

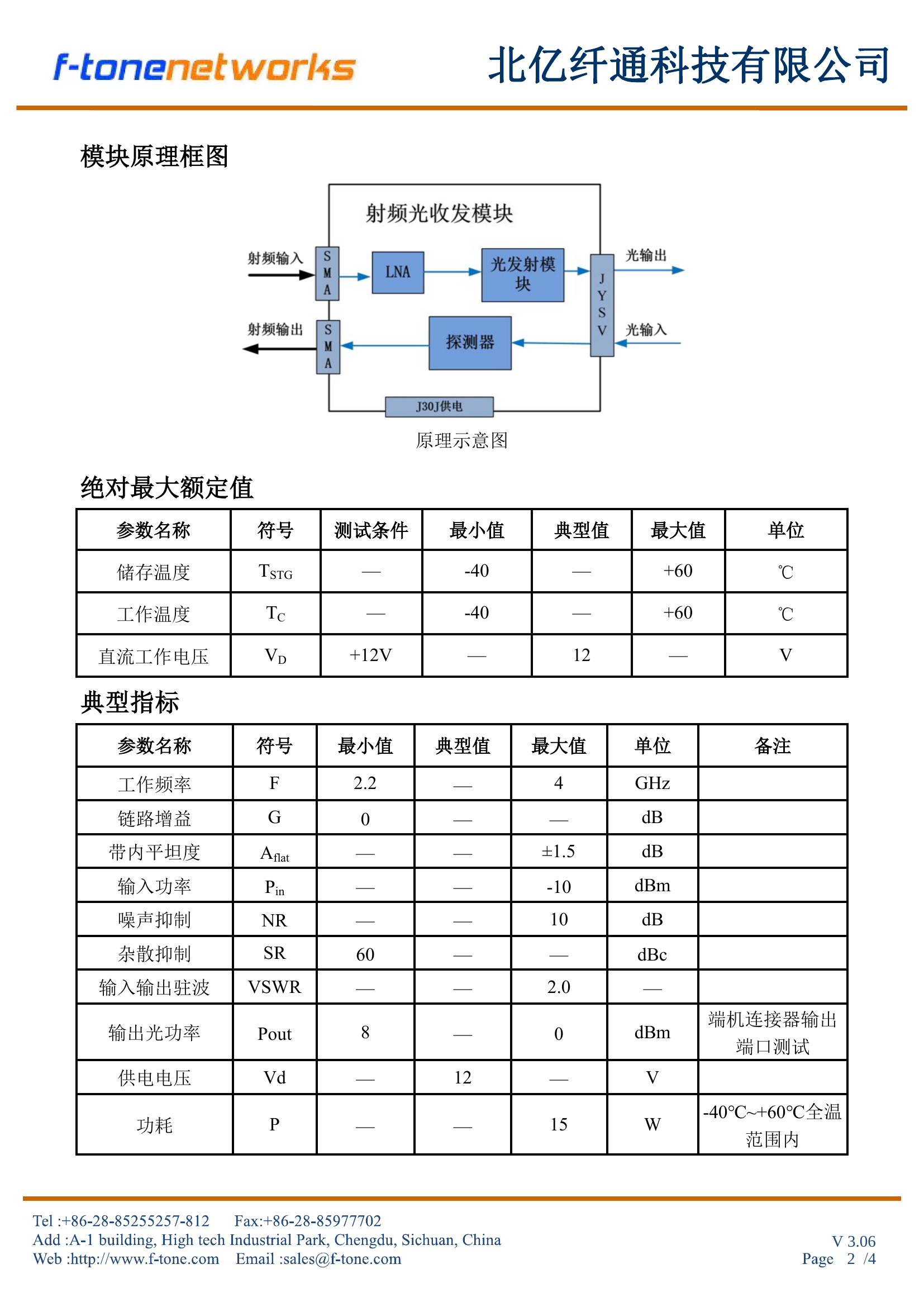

绝对最大额定值
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 储存温度 | TSTG | -40 | +60 | °C | |
| 工作温度 | TC | -40 | +60 | °C | |
| 直流工作电压 | VD | 12 | V |
典型性能指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 工作频率 | F | 2.2 | 4 | GHz | ||
| 链路增益 | G | 0 | dB | |||
| 带内平坦度 | Aflat | ±1.5 | dB | |||
| 输入功率 | Pin | -10 | dBm | |||
| 噪声抑制 | NR | 10 | dB | |||
| 杂散抑制 | SR | 60 | dBc | |||
| 输入输出驻波比 | VSWR | 2.0 | ||||
| 输出光功率 | Pout | 8 | 0 | dBm | 端机连接器输出端口测试 | |
| 供电电压 | Vd | 12 | V | |||
| 功耗 | P | 15 | W | -40℃~+60℃全温范围内 |
接口定义
| 接口类型 | 型号 | 标识 | 管脚编号 | 电气特性 |
|---|---|---|---|---|
| 电源接口 | J30J-9ZK | XS1 | 1~3: +12V, 4~6: GND, 7~9: 空置 | DC +12V |
| 指示灯 | / | PWR | / | 绿灯亮表示信号正常 |
| 射频接口 | SMA-KFK | XS2/XS3 | XS2: 射频输入, XS3: 射频输出 | 50Ω |
| 光接口 | JYSVK22NHZ | XS4 | 1: 光输出, 2: 光输入 | / |

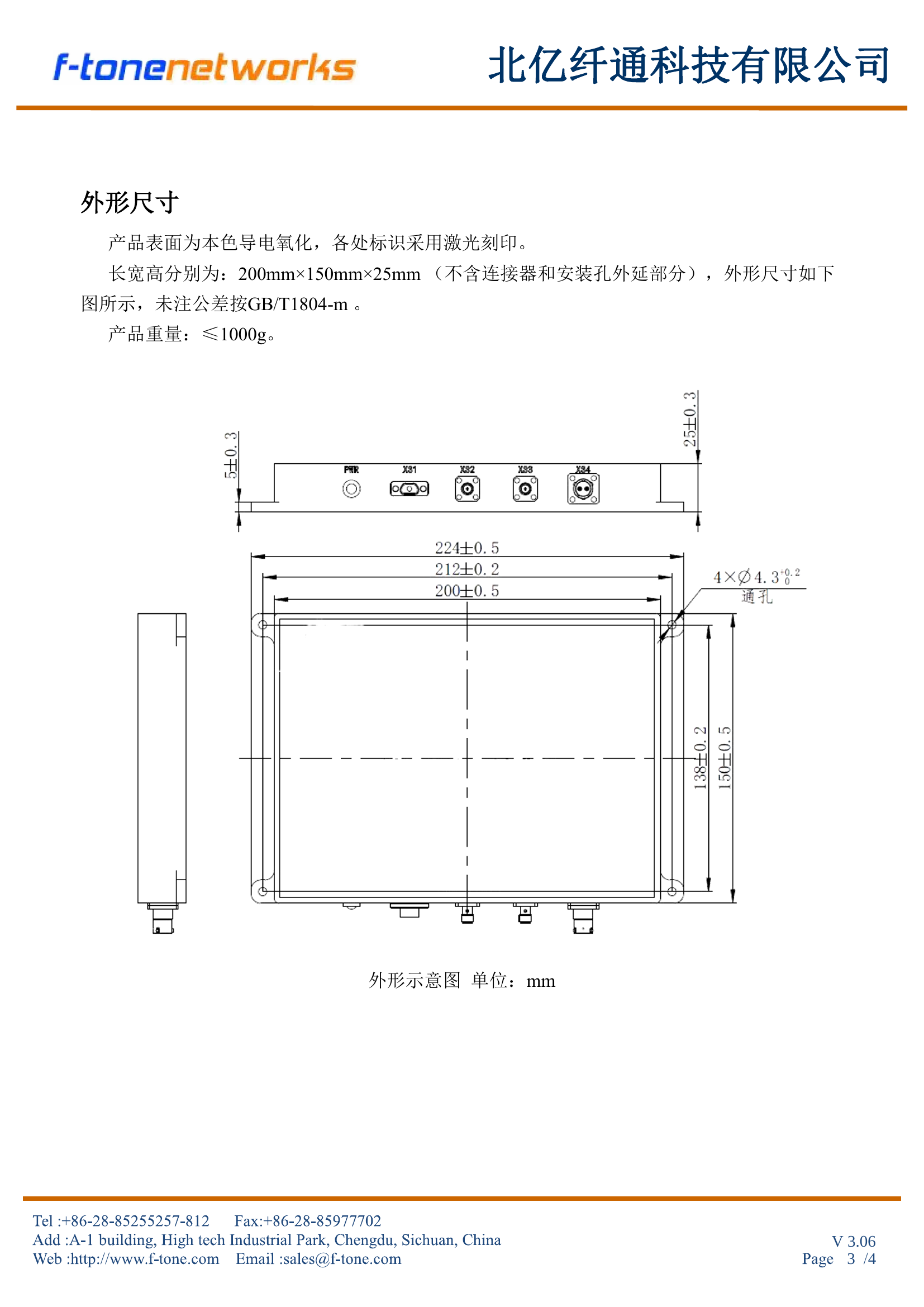

外形尺寸
长宽高分别为：200mm×150mm×25mm（不含连接器和安装孔外延部分），产品表面为本色导电氧化，各处标识采用激光刻印。产品重量≤1000g。
