产品概述
FT-ESF160706-C 是一款 QSFP28 1×1 带散热片笼座（Cage with Heatsink），专为高速光模块设计。产品采用铜合金材质，EMI弹片采用铜合金（厚度0.06mm参考），散热片为铜材质，散热片卡扣为钢质。表面镀镍处理（最低0.762μm），符合RoHS标准。采用托盘和纸箱包装方式。
产品特点
- QSFP28标准1×1笼座设计
- 集成散热片，有效降低模块工作温度
- EMI弹片设计，优良电磁兼容性能
- 铜合金材质，镀镍表面处理
- 符合RoHS环保标准
- 符合QSFP+ MSA规范

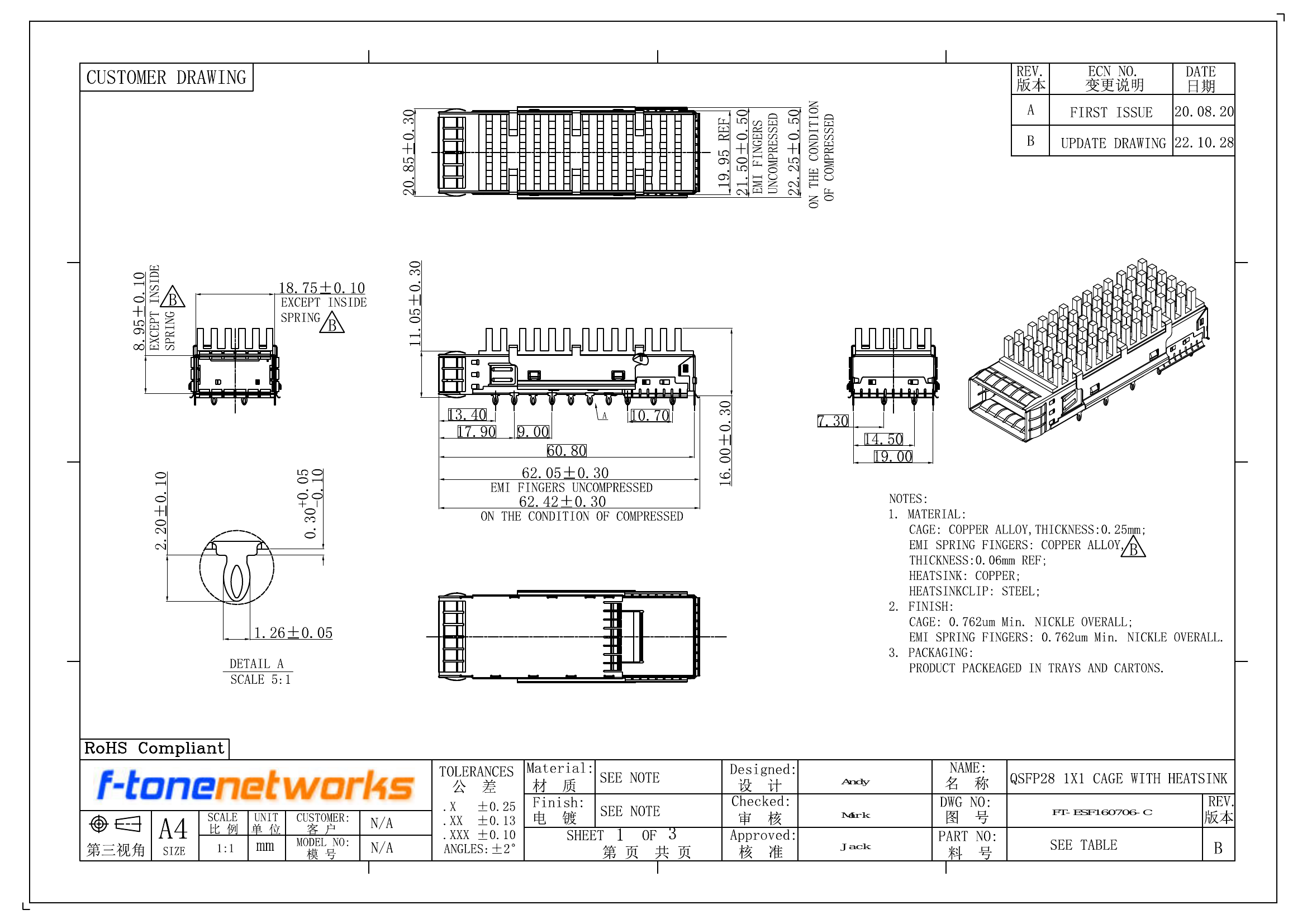

机械尺寸参数
| 参数项 | 尺寸（mm） | 备注 |
|---|---|---|
| 顶部宽度 | 20.85±0.30 | |
| 参考宽度 | 19.95 REF. | |
| EMI弹片宽度（未压缩） | 21.50±0.50 / 22.25±0.50 | 压缩/未压缩状态 |
| 笼座高度 | 8.95±0.10 | 不含内部弹簧 |
| 笼座长度 | 18.75±0.10 | 不含内部弹簧 |
| 总长度（未压缩） | 62.05±0.30 | EMI弹片未压缩 |
| 总长度（压缩） | 62.42±0.30 | 弹片压缩状态 |
| 侧向尺寸 | 11.05±0.30 / 16.00±0.30 |
材质与工艺
| 部件 | 材质 | 表面处理 |
|---|---|---|
| CAGE（笼座） | 铜合金，厚度0.25mm | 镀镍 ≥0.762μm |
| EMI弹片 | 铜合金，厚度0.06mm（参考） | 镀镍 ≥0.762μm |
| 散热片（Heatsink） | 铜 | – |
| 散热片卡扣（Heatsink Clip） | 钢 | – |
PCB布局设计

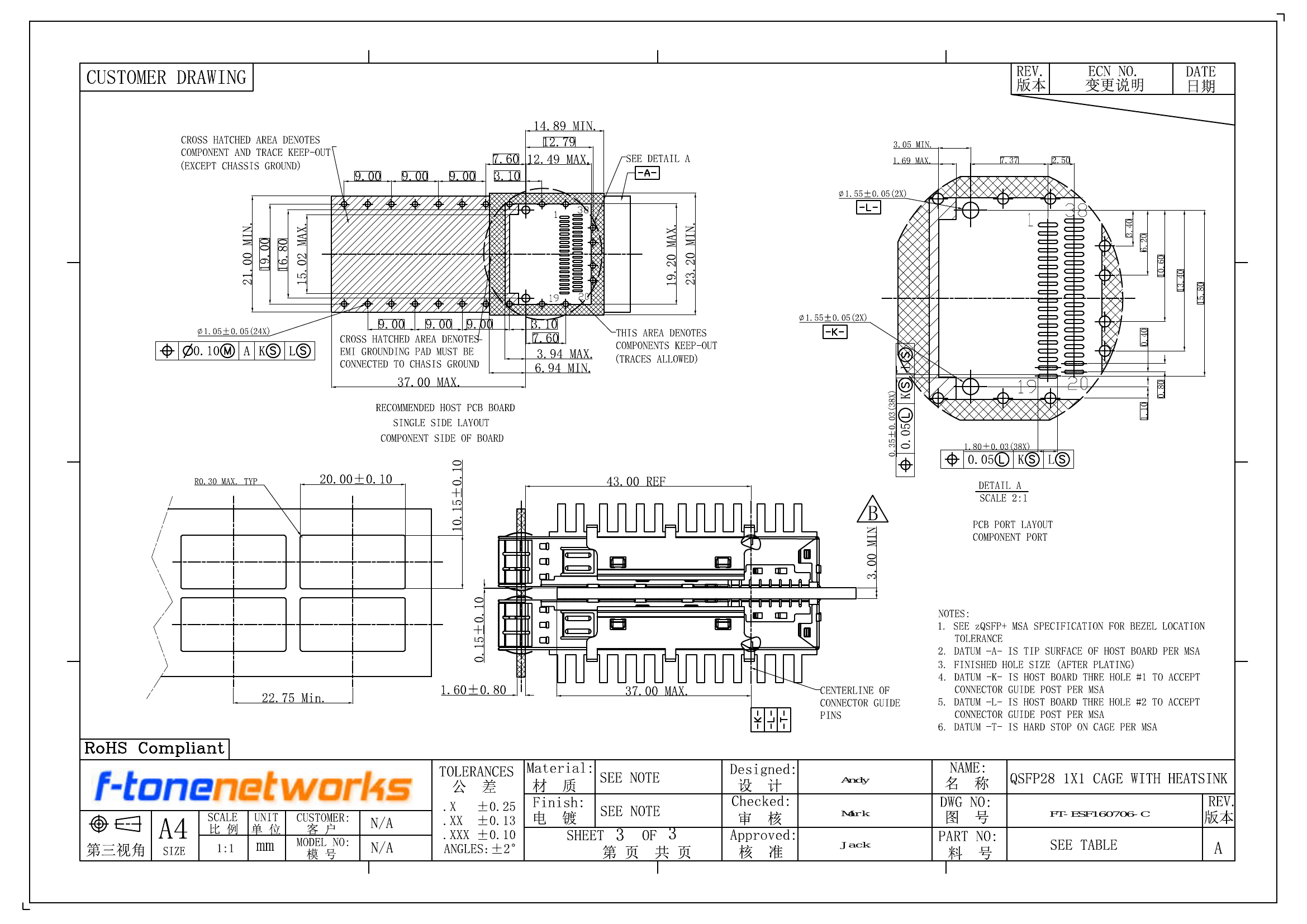

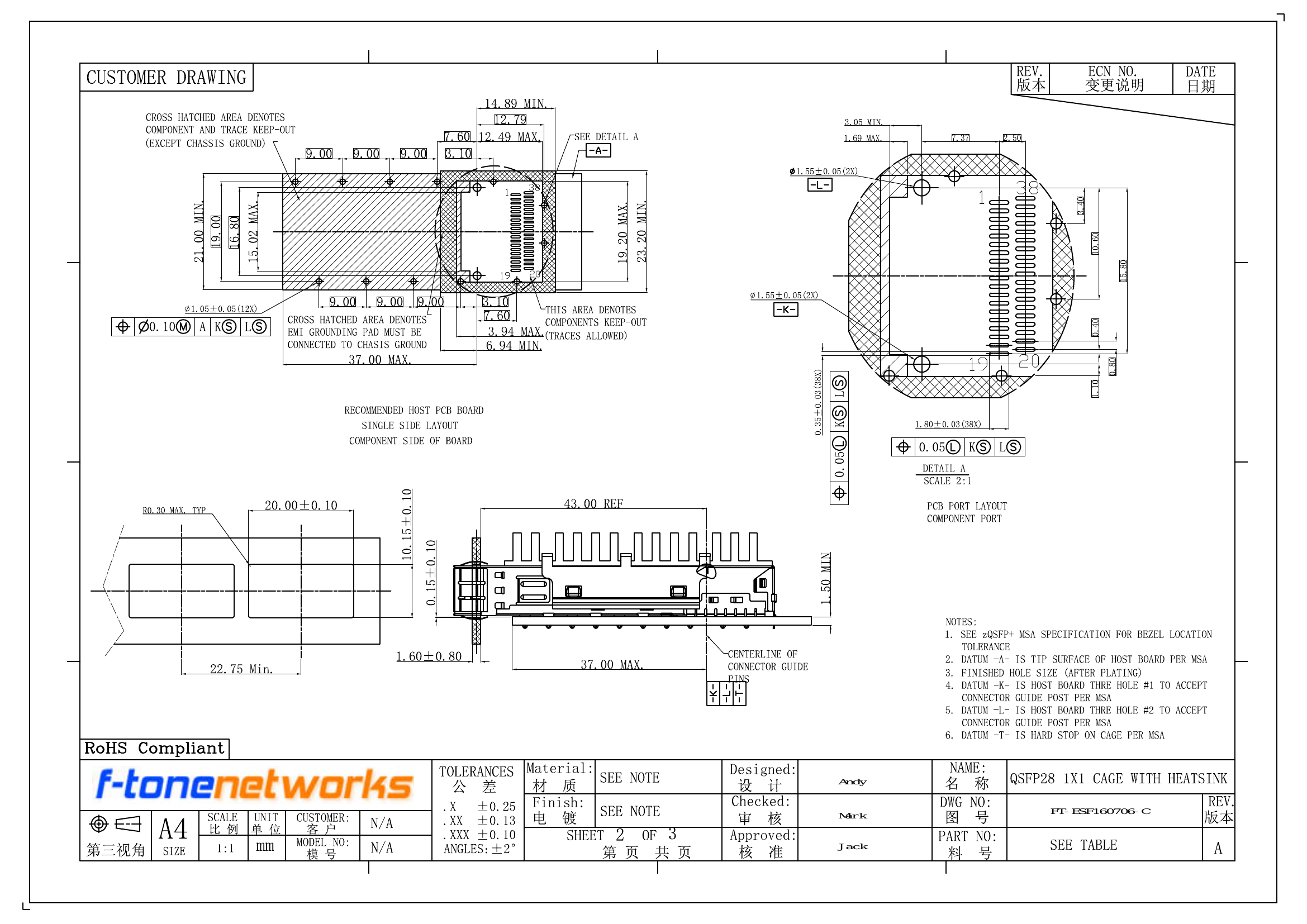

推荐Host PCB板布局设计，含组件侧和焊盘布局，符合QSFP+ MSA规范的连接器导向柱位置和公差要求。所有尺寸单位为mm。
公差标准
| 精度等级 | 公差 |
|---|---|
| .X | ±0.25 |
| .XX | ±0.13 |
| .XXX | ±0.10 |
| 角度 | ±2° |
