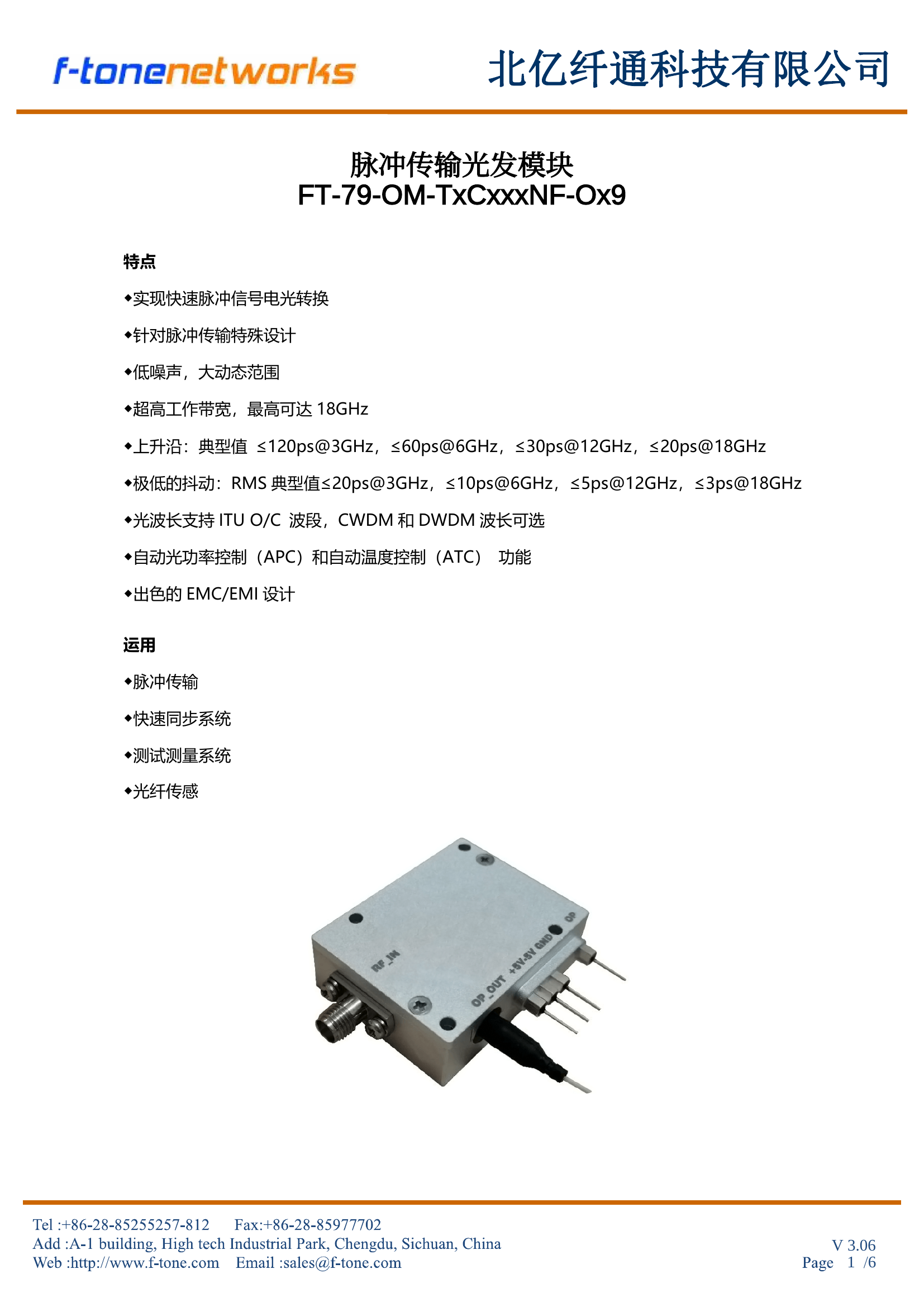

产品概述
FT-79-OM-TxCxxxNF-Ox9系列脉冲传输光发模块，实现快速脉冲信号电光转换，针对脉冲传输特殊设计。具有低噪声、大动态范围、超高工作带宽（最高可达18GHz）等特点。支持ITU O/C波段，CWDM和DWDM波长可选，具备自动光功率控制（APC）和自动温度控制（ATC）功能，出色的EMC/EMI设计。
产品特点
- 实现快速脉冲信号电光转换
- 针对脉冲传输特殊设计
- 低噪声，大动态范围
- 超高工作带宽，最高可达18GHz
- 上升沿：≤120ps@3GHz，≤60ps@6GHz，≤30ps@12GHz，≤20ps@18GHz
- 极低抖动（RMS）：≤20ps@3GHz，≤10ps@6GHz，≤5ps@12GHz，≤3ps@18GHz
- 光波长支持ITU O/C波段，CWDM和DWDM可选
- 自动光功率控制（APC）和自动温度控制（ATC）
- 出色的EMC/EMI设计
应用领域
- 脉冲传输
- 快速同步系统
- 测试测量系统
- 光纤传感
绝对最大额定值
| 项目 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作温度范围 | Topr | -55 | +85 | °C |
| 存储温度范围 | Tstg | -55 | +85 | °C |
| 直流工作电压（-5V脚） | Vd | -5.5 | -4.7 | V |
| 直流工作电压（+5V脚） | Vd | +4.7 | +5.5 | V |
| 射频输入功率 | Prf | 20 | dBm | |
| 相对湿度 | Hr | 10 | 95 | % |
| 压强 | Pr | 86 | 106 | kPa |
| ESD静电等级 | Class 1A | 人体模型 |
典型性能指标
| 项目 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 工作带宽-TSC | 9k | 3G | Hz | ||
| 工作带宽-TCC | 9k | 6G | Hz | ||
| 工作带宽-TXC | 9k | 12G | Hz | ||
| 工作带宽-TUC | 9k | 18G | Hz | ||
| 发射光功率 | +25°C可调 | 9 | dBm | ||
| 上升时间-TSC | 120 | ps | |||
| 上升时间-TCC | 60 | ps | |||
| 上升时间-TXC | 30 | ps | |||
| 上升时间-TUC | 20 | ps | |||
| 抖动RMS-TSC | 20 | ps | |||
| 抖动RMS-TCC | 10 | ps | |||
| 抖动RMS-TXC | 5 | ps | |||
| 抖动RMS-TUC | 3 | ps | |||
| 输入阻抗 | 50 | Ω | |||
| 工作电流(+5V) | 45 | 280 | mA | ||
| 工作电流(-5V) | 65 | 100 | mA | ||
| 重量 | 含FC接头 | 58 | 59 | g |
接头定义
| 类型 | 接头 |
|---|---|
| 射频 | SMA（母头，50Ω） |
| 光 | FC/APC |
| 光纤类型 | SMF-28（标准） |
| 供电 | EMI电容滤波器针（焊接温度不能超过300°C和3秒） |
管脚定义
| 管脚 | 名字 | 方向 | 说明 |
|---|---|---|---|
| 1 | +5V | 输入 | +5V直流供电 |
| 2 | -5V | 输入 | -5V直流供电 |
| 3 | GND | 输入 | 接地 |
| 4 | OP | 输出 | 光发功率监控TTL电平：低电平(<0.4V)光功率低，高电平(+5V)光功率正常 |

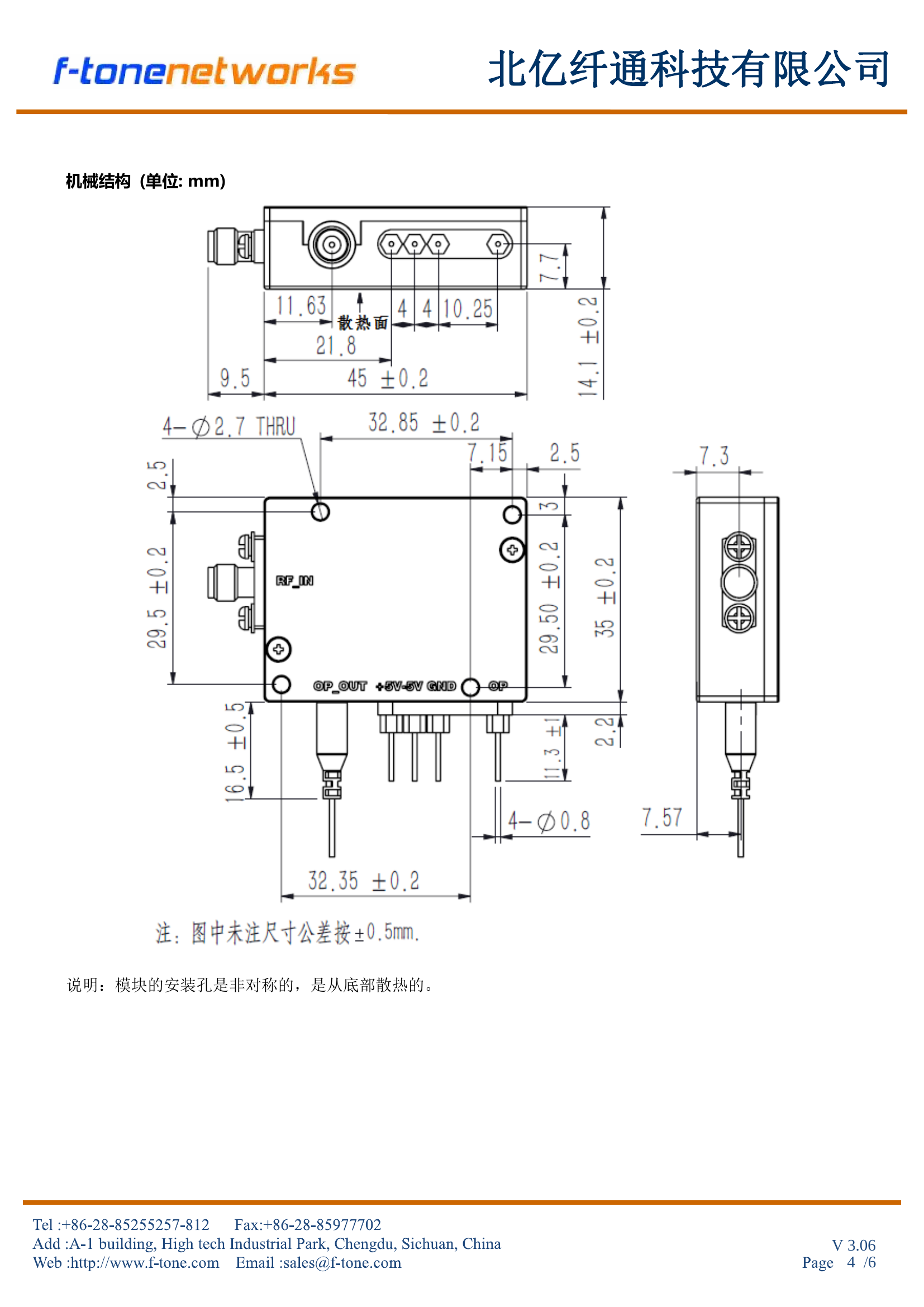

产品图片
