Description | 产品描述
FT-AO 系列 SFP & SFP+ 2XN 压合工装套件（SFP & SFP+ 2XN Press Fit Tooling Kit，图纸编号 10715221F033）是北亿纤通（F-tone Networks）专为 SFP/SFP+ 连接器屏蔽笼（Cage）压合工艺设计的三步式精密工装套件。套件适配 2X1 / 2X2 / 2X4 / 2X6 / 2X8 等多种端口规格的屏蔽笼，提供从嵌件定位、笼体上板到最终压合的完整工艺解决方案。
工装主体采用 S45C 碳素结构钢制造，表面经镀铬处理，具有优异的耐磨性和抗腐蚀能力；所有锐边均经去毛刺处理，关键倒角 0.5mm，确保使用安全与精度。
Tooling Kit Specifications | 工装套件规格
| 参数 Parameter | 规格值 Specification |
|---|---|
| 图纸编号 Drawing No. | 10715221F033 |
| 产品名称 Product Name | SFP & SFP+ 2XN Press Fit Tooling Kit |
| 适配规格 Adaptor Specs | 2X1 / 2X2 / 2X4 / 2X6 / 2X8 Cage |
| 材质 Material | S45C 碳素结构钢 Carbon Structural Steel |
| 表面处理 Surface Finish | 镀铬 Chromium Plating |
| 公制单位 Unit | mm（毫米） |
| 未注尺寸公差（0 PLC）Unmarked Tol. 0 PLC | ±0.30 mm |
| 未注尺寸公差（1 PLC）Unmarked Tol. 1 PLC | ±0.20 mm |
| 未注尺寸公差（2/3/4 PLC）Unmarked Tol. 2/3/4 PLC | ±0.10 mm |
| 角度公差 Angular Tolerance | ±3° |
| 图纸幅面 Drawing Size | A4 |
| 投影规则 Projection | 第三角投影 Third Angle Projection |
| 设计 Designer | Andy |
| 审核 Reviewer | Sam |
| 批准 Approver | Mark |
| 版本 Revision | Rev A（2022/06/28） |
| 出品单位 Manufacturer | 北亿纤通科技有限公司 F-tone Networks Co., Ltd. |
Press Force Parameters | 压合参数
以下为各规格屏蔽笼的最大压合力及参考工艺参数（压入速度：25.4 mm/分钟）：
| 适配产品规格 Adaptor Spec | 最大压合力 Max. Press Force | 参考压入速度 Reference Speed |
|---|---|---|
| SFP 2X8 | 7960 N MAX | 25.4 mm/min |
| SFP 2X6 | 6000 N MAX | 25.4 mm/min |
| SFP 2X4 | 4040 N MAX | 25.4 mm/min |
| SFP 2X2 | 2080 N MAX | 25.4 mm/min |
| SFP 2X1 | 1100 N MAX | 25.4 mm/min |
Assembly Procedure | 组装操作步骤

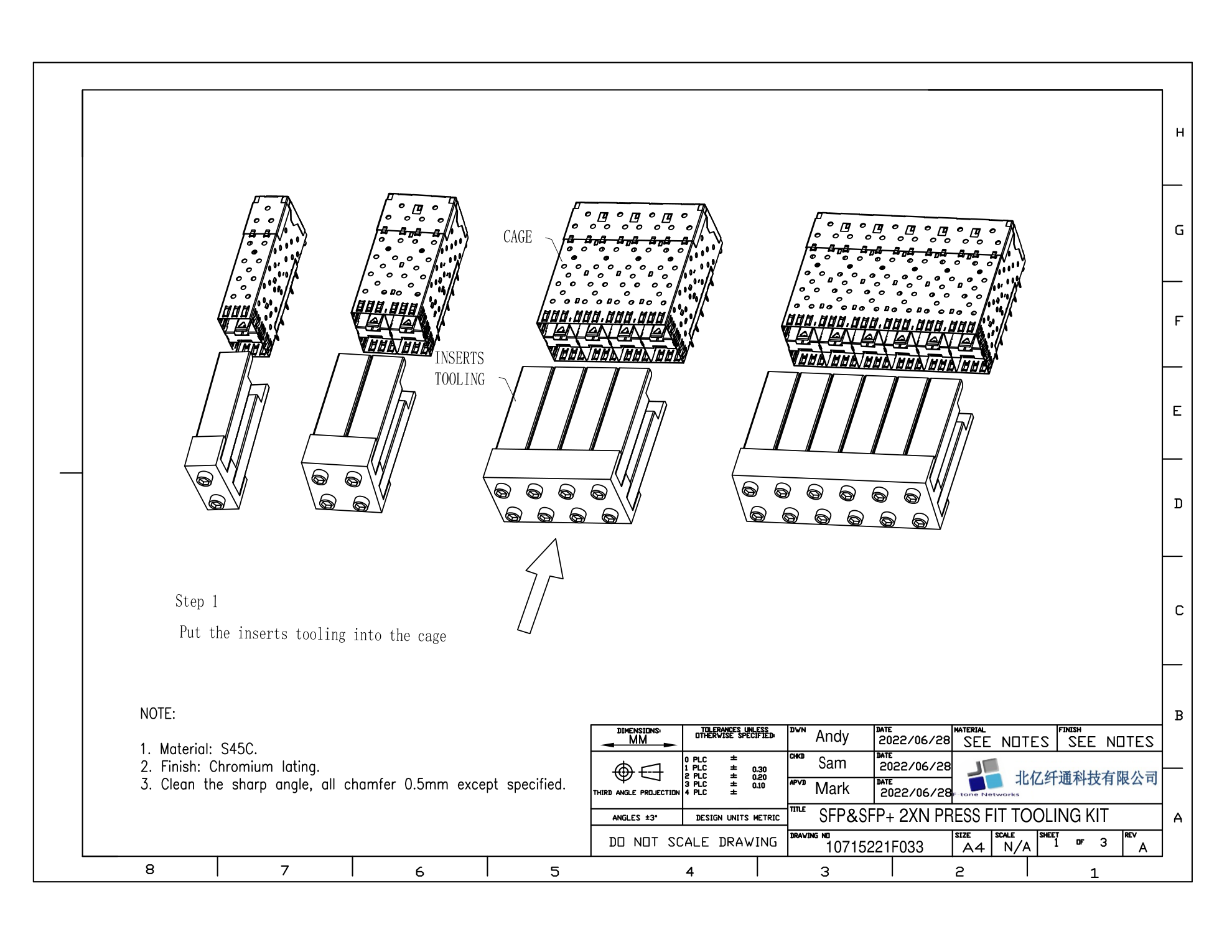

Step 1 | 步骤一：嵌件工装入笼
将对应规格的 INSERTS TOOLING（压合嵌入工装）嵌入匹配的 CAGE（SFP/SFP+ 连接器屏蔽笼）中。图中展示了4种不同端口规格（2X1 / 2X2 / 2X4 / 2X8）的工装组件，嵌件正面带定位孔，与笼体结构完全匹配。

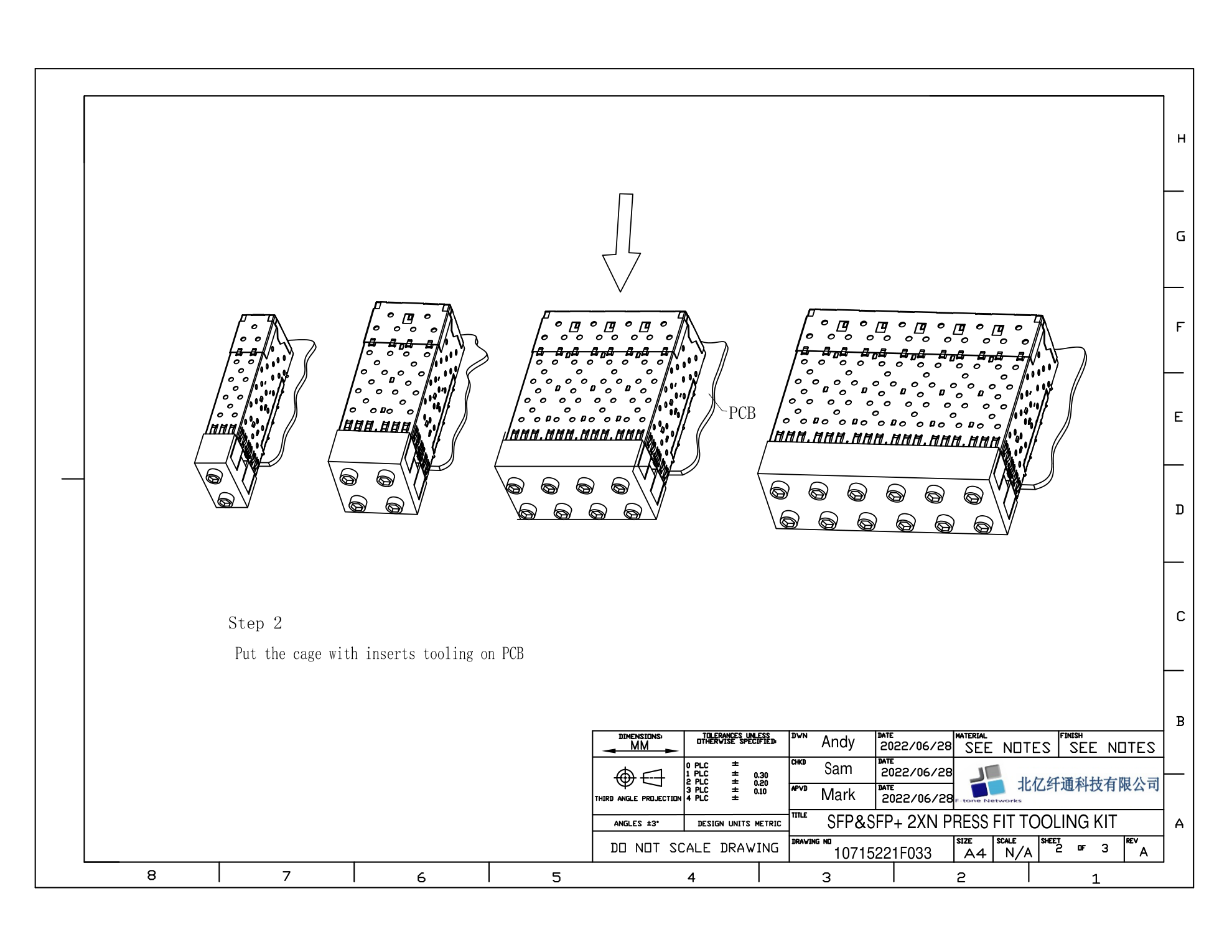

Step 2 | 步骤二：笼体上板
将预装了嵌件工装的屏蔽笼放置到 PCB 板（印刷电路板）上。所有屏蔽笼均已预装嵌件工装，箭头指示操作方向。
工艺要点：
- 确保屏蔽笼定位孔与 PCB 焊盘精确对位
- 操作过程中避免嵌件工装偏移或脱落
- 检查 PCB 板面平整度，确保接触可靠

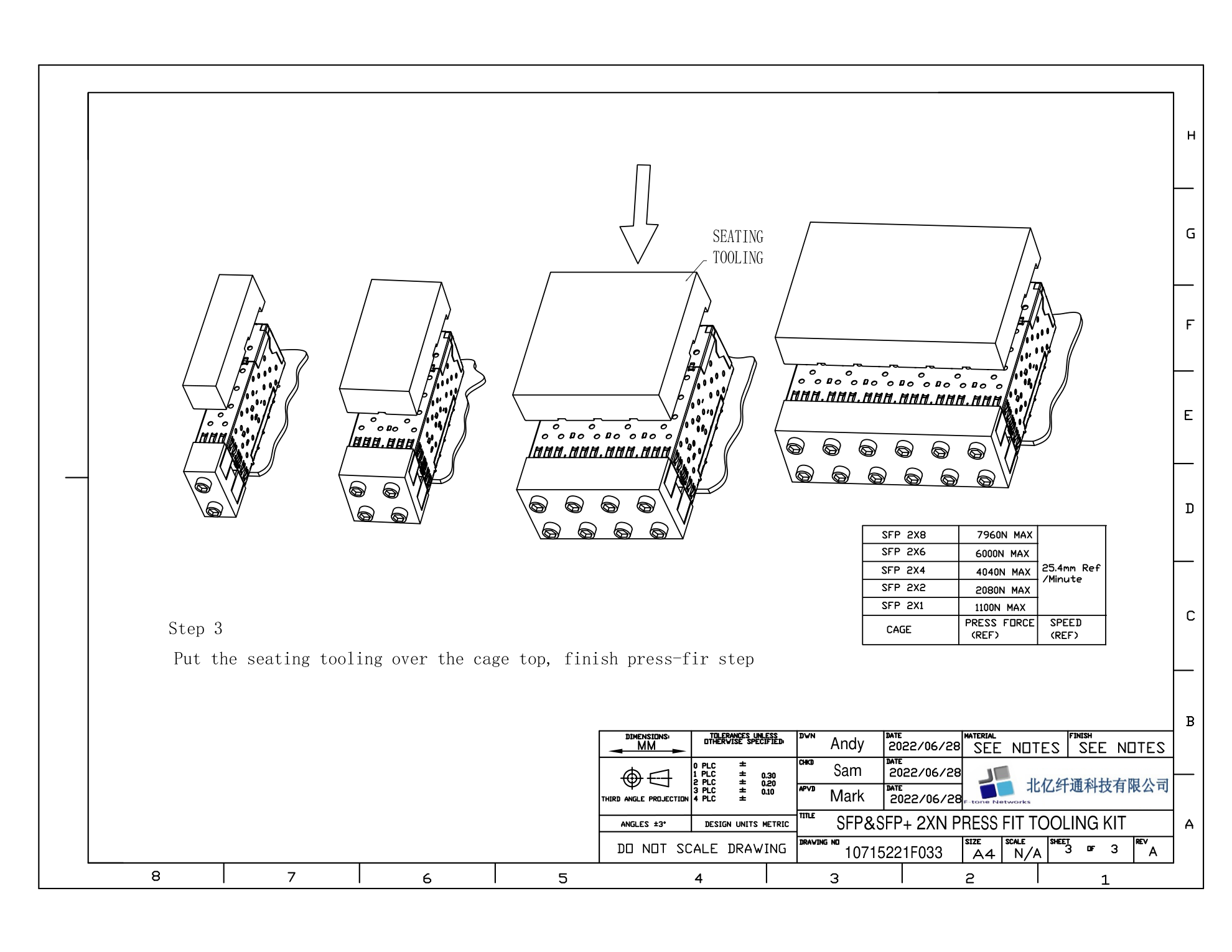

Step 3 | 步骤三：就位工装压合
将 SEATING TOOLING（就位工装）放置在 SFP 屏蔽笼顶部，对准后完成压合工序。图中展示了 2X1、2X2、2X4、2X8 四种规格从工装对位、施力压合到压合完成的全过程。
压合注意事项：
- 严格遵循各规格对应的最大压合力参数（见上表）
- 压入速度参考值：25.4 mm/分钟
- 压合完成后目视检查 Cage 引脚是否完全插入 PCB 焊孔
- 如有异常，立即停止并检查工装定位与 PCB 焊盘状态
Technical Notes | 技术备注
| 备注编号 Note No. | 内容 Content |
|---|---|
| 备注 1 | 材质 Material: S45C 碳素结构钢（Carbon Structural Steel） |
| 备注 2 | 表面处理 Surface Finish: 镀铬（Chromium Plating） |
| 备注 3 | 所有锐边去毛刺，0.5mm 倒角 All edges deburred, 0.5mm chamfer |
| 备注 4 | 请勿按图纸比例缩放 DO NOT SCALE DRAWING |
| 备注 5 | 未注公差按标注等级执行 See tolerance specifications |
Drawing Title Block | 图纸标题栏
| 项目 Item | 内容 Content |
|---|---|
| 图纸名称 Drawing Name | SFP & SFP+ 2XN PRESS FIT TOOLING KIT |
| 图纸编号 Drawing No. | 10715221F033 |
| 版本 Revision | Rev A |
| 设计日期 Design Date | 2022-06-28 |
| 审核日期 Review Date | 2022-06-28 |
| 批准日期 Approval Date | 2022-06-28 |
| 比例 Scale | N/A（无比例） |
| 幅面 Size | A4 |
| 出品单位 Manufacturer | 北亿纤通科技有限公司 |
Company & Service Information
| 公司名 Company Name | 北亿纤通 | F-toneNetworks |
| 地区 Region | 中国四川天府新区 Chengdu, Sichuan Tianfu New Area, China |
| 服务区域 Service Coverage | 全球 Worldwide |
| 企业电话 Tel | 028-85255257 |
| 企业传真 Fax | 028-85977702 |
| 企业手机 Mobile | 19081343401 |
| Site | https://www.f-tone.com |
| 人事部 HR | hr@f-tone.com |
| 市场部 Sales | sales@f-tone.com |
| 技术支持 Support | support@f-tone.com |
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
