产品概述
1064nm小型电可调光纤滤波器是一种基于薄膜腔滤波器技术的光学器件，通过电控方式在1064nm波长附近实现中心波长的连续调谐。其核心功能是允许特定波长范围的光通过，同时衰减其他波长的光，且在整个调谐范围内透射谱与偏振无关。典型调谐范围可达60-80nm，覆盖1064nm波段的高精度选择需求。
产品特点
- 高精度波长调谐
- 低插入损耗
- 使用寿命长（1×10⁹ cycles）
- 高隔离度
- 偏振无关
- 高稳定性
- 紧凑设计
- 可定制化
应用领域
- 光纤通信系统
- 激光技术与工业加工
- 医疗美容与生物传感
- 科研与测试领域
技术参数
| 参数 | 指标 | 单位 |
|---|---|---|
| 波长范围 | 1064±20 | nm |
| 插入损耗（IL） | <2.5（典型值1.5） | dB |
| 响应时间 | ≤5 | ms |
| 带宽@3dB | 0.8-1.2 | nm |
| 回波损耗（RL） | >40 | dB |
| 侧峰抑制比 | ≤25 | dB |
| 偏振相关损耗 | 0.5 | dB |
| 寿命 | 1×10⁹ | cycles |
| 最大输入光功率 | 20 | dBm |
| 工作温度 | -5 ~ 70 | °C |
| 存储温度 | -40 ~ 85 | °C |
| 光纤类型 | Hi 1060 | – |
| 光纤长度 | 1±0.05m | – |
| 连接头类型 | FC/APC | – |
| 光纤套管 | 50cm裸纤，50cm 900μm松套管 | – |
| ESD 阈值(HBM) | 500 | V |
| DC 驱动电压 | 0~50 | V |
备注：损耗为不含连接头，含头需增加0.2dB。以上参数为常温测试要求。

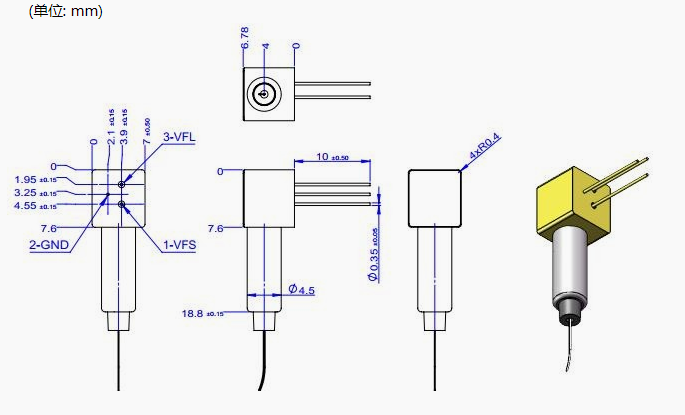

管脚定义
| 引脚 | 定义 | 描述 | 说明 |
|---|---|---|---|
| PIN1 | VFS | 加电用于短波一侧滤波 | PIN1&PIN2供电时，产品工作在1044nm-1064nm波段，加电范围:0-60V |
| PIN2 | GND | 接地 | – |
| PIN3 | VFL | 加电用于长波一侧滤波 | PIN3&PIN2供电时，产品工作在1064nm-1084nm波段，加电范围:0-60V |
产品图片
订购信息
型号：FT-73-FLT-A-B-C-D-E
| 参数 | 代码 | 说明 |
|---|---|---|
| 波长范围 | 1064 | 1064nm |
| XX | 其他波长 | |
| 光纤类型 | Hi1060 | Hi1060光纤 |
| 光纤套管 | 50 | 50cm裸纤 |
| 900 | 900μm松套管 | |
| 光纤长度 | 1 | 1±0.05m |
| 连接头类型 | FA | FC/APC |
