产品概述
FT-43-ISW3000系列千兆导轨式工业级光纤收发器，是我公司自主研发的一款专门针对工业严苛环境设计的光电转换传输产品。该系列产品支持千兆1光1电、1光2电和1光4电三个接口配置规格，采用非管理设计，满足标准的以太网IEEE802.3标准，具备即插即用、方便简单的特点。
该系列支持FEF远端故障检测功能，通过手动拨码的方式开启或关闭该功能，实现设备实时探测远端光口状态，当检测到远端光口故障时，可自动主动断开光纤链路及电口，便于设备维护。
整机采用较高设计标准的可靠EMC防护设计，铝合金外壳满足IP40防护等级要求，EMC抗扰度（静电、浪涌冲击、快速电瞬态脉冲群）均可满足国标四级要求。支持DC9~56V宽压直流或AC/DC110~220V电源输入可选，双电源冗余设计，满足-40℃~75℃严苛宽温下不间断稳定运行。
产品特性
- 千兆1光1电 / 1光2电 / 1光4电配置可选
- 光口支持SC/FC/ST/LC接口，单多模、单纤/双纤、传输距离可选
- 支持FEF远端故障检测功能，拨码开关控制
- 双路冗余电源设计：DC9~56V宽压直流 或 AC/DC110~220V可选
- 内置防反接、过流、过压保护
- 满足EMC电磁兼容抗扰度四级设计要求
- 铝合金外壳，IP40防护等级
- DIN导轨安装方式
- 工作温度-40℃~+75℃，自然散热
- MTBF ≥ 300,000小时
- 5年质保
硬件规格
| 参数项 | FT-43-ISW3202-GF | FT-43-ISW3203-GF | FT-43-ISW3205-GF |
|---|---|---|---|
| IEEE标准 | 802.3、802.3u、802.3x | 802.3、802.3u、802.3x | 802.3、802.3u、802.3x |
| 交换性能 | MAC地址：2K；背板带宽：≥10Gbps；交换时延：≤7μs；存储转发，支持9216字节巨型帧转发 | ||
| 光口数量 | 1个千兆SFP插槽或1×9固定光口 | 1个千兆SFP插槽或1×9固定光口 | 1个千兆SFP插槽或1×9固定光口 |
| 光口规格 | 可选SC/ST/FC/LC接口，单多模/单纤双纤/传输距离参考光模块参数 | ||
| 电口数量 | 1个10/100/1000M自适应RJ45 | 2个10/100/1000M自适应RJ45 | 4个10/100/1000M自适应RJ45 |
| 拨码开关 | 拨码开关1：FEF远端故障检测功能；拨码开关2：空 | ||
| 指示灯 | 电源指示灯、系统运行指示灯、告警指示灯、接口指示灯 | ||
| 电源 | 5位5.08间距凤凰端子；DC9~56V或AC/DC110~220V可选；冗余电源，防反接/过流/过压保护 | ||
| 功耗 | ≤3W | ≤3W | ≤5W |
| 工作温度 | -40℃~75℃（自然散热） | ||
| 存储温度 | -40℃~85℃ | ||
| 工作湿度 | 5%~95% 无凝结 | ||
| MTBF | ≥300,000小时 | ||
| 外壳/安装 | 铝合金外壳 / 导轨安装 | ||
| 防护等级 | IP40 | ||
| 尺寸 | 100mm × 43mm × 80mm（长×宽×深） | ||
| 质保 | 5年 | ||
| EMC | ESD：GB/T 17626.2，接触放电±8KV，空气放电±15KV Surge：GB/T 17626.5，电源共模±4KV/差模±2KV，网口共模±2KV EFT：GB/T 17626.4，电源共模±4KV/差模±2KV，信号共模±2KV/差模±1KV 冲击振动自由落体：GB/T 2423.5、GB/T 2423.10、GB/T 2423.7 |
||
产品选型
| 型号 | 产品规格 |
|---|---|
| FT-43-ISW3202-GF | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，1个10/100/1000M自适应电口，DC9~56V双输入电源 |
| FT-43-ISW3203-GF | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，2个10/100/1000M自适应电口，DC9~56V双输入电源 |
| FT-43-ISW3205-GF | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，4个10/100/1000M自适应电口，DC9~56V双输入电源 |
| FT-43-ISW3202-GF-A | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，1个10/100/1000M自适应电口，AC/DC110-220V单电源 |
| FT-43-ISW3203-GF-A | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，2个10/100/1000M自适应电口，AC/DC110-220V单电源 |
| FT-43-ISW3205-GF-A | 1个千兆光口（1×9固定或SFP可选），SC/ST/FC/LC可选，传输距离可选，单模多模可选，4个10/100/1000M自适应电口，AC/DC110-220V单电源 |
产品尺寸图

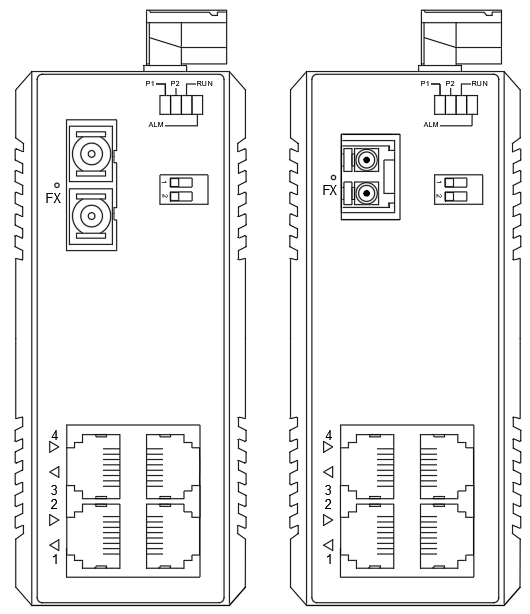

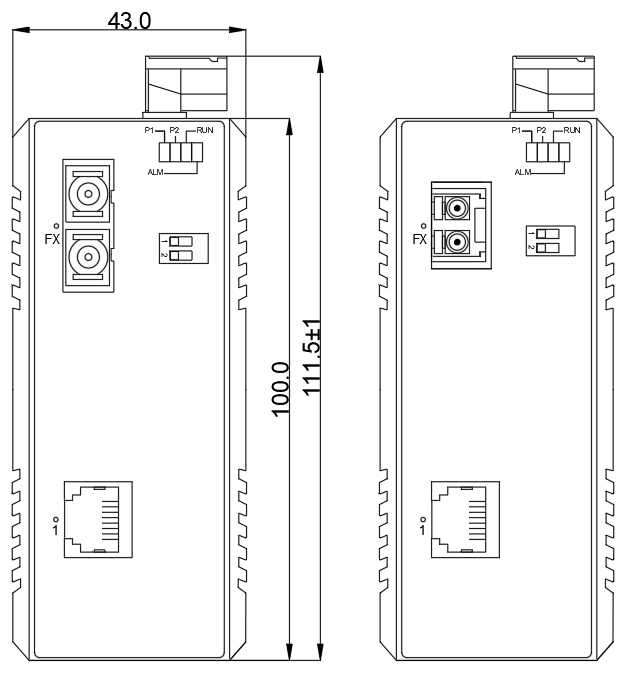

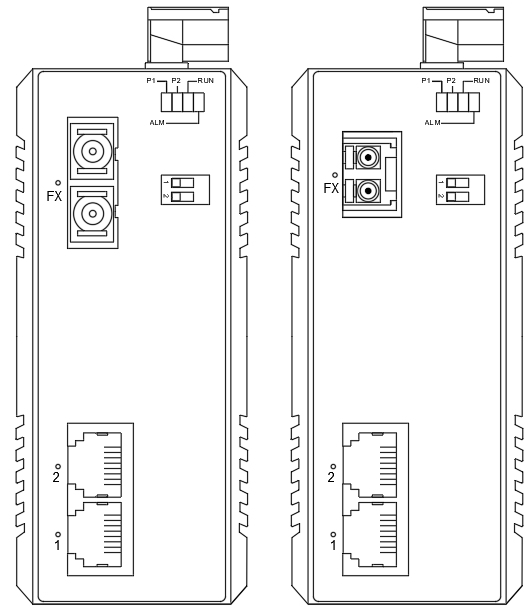

FT-43-ISW3000系列光纤收发器前面板（单位：mm）

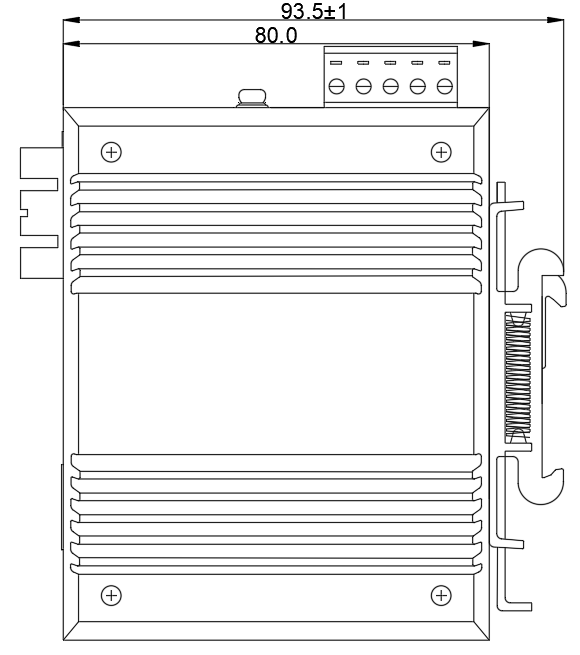

FT-43-ISW3000系列光纤收发器侧面板（单位：mm）

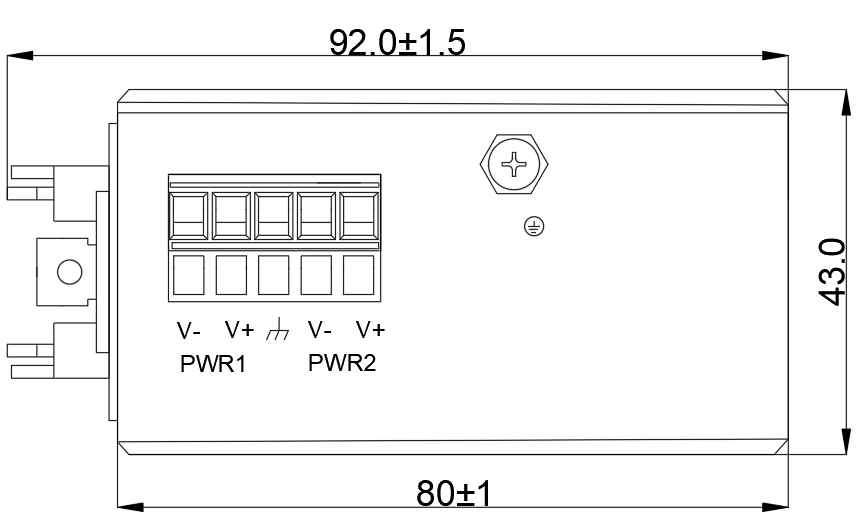

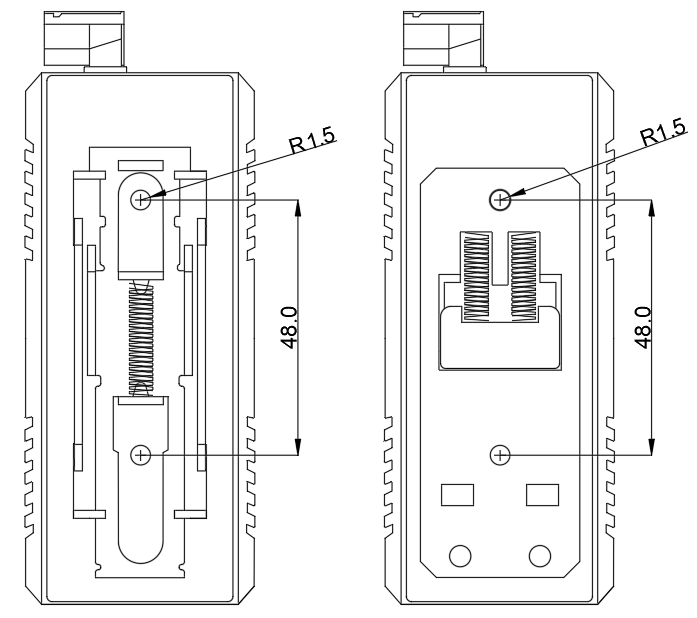

FT-43-ISW3000系列光纤收发器背面板及顶面板
