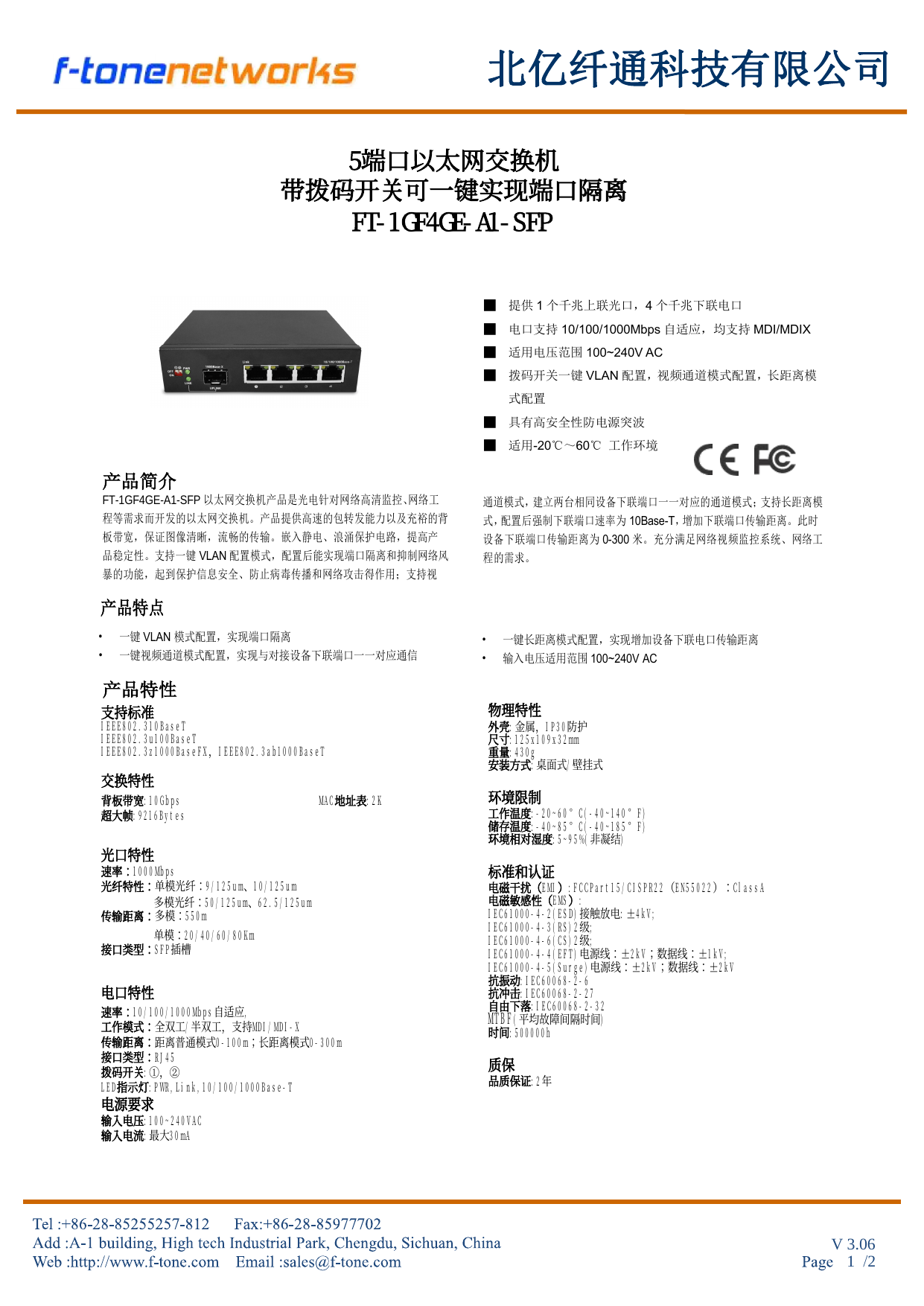

FT-1GF4GE-A1-SFP 5-Port Gigabit Ethernet Switch 1 Fiber 4 RJ45 VLAN

5端口以太网交换机

带拨码开关可一键实现端口隔离

FT-1GF4GE-A1-SFP

█ 提供1个千兆上联光口，4个千兆下联电口

█ 电口支持10/100/1000Mbps自适应，均支持MDI/MDI X

█ 适用电压范围100~240VAC

█ 拨码开关一键VLAN配置，视频通道模式配置，长距离模

式配置

█ 具有高安全性防电源突波

█ 适用-20℃～60℃ 工作环境

产品简介

FT-1GF4GE-A1-SFP 以太网交换机产品是光电针对网络高清监控、网络工 通道模式，建立两台相同设备下联端口一一对应的通道模式；支持长距离模

程等需求而开发的以太网交换机。产品提供高速的包转发能力以及充裕的背 式，配置后强制下联端口速率为10Base-T，增加下联端口传输距离。此时

板带宽，保证图像清晰，流畅的传输。嵌入静电、浪涌保护电路，提高产 设备下联端口传输距离为0-300米。充分满足网络视频监控系统、网络工

品稳定性。支持一键VLAN配置模式，配置后能实现端口隔离和抑制网络风 程的需求。

暴的功能，起到保护信息安全、防止病毒传播和网络攻击得作用；支持视

产品特点

• 一键VLAN模式配置，实现端口隔离 • 一键长距离模式配置，实现增加设备下联电口传输距离

• 一键视频通道模式配置，实现与对接设备下联端口一一对应通信 • 输入电压适用范围100~240VAC

产品特性

支持标准 物理特性

IEEE802.310BaseT 外壳:金属，IP30防护

IEEE802.3u100BaseT 尺寸:125x109x32mm

IEEE802.3z1000BaseFX，IEEE802.3ab1000BaseT 重量:430g

安装方式:桌面式/壁挂式

交换特性

环境限制

背板带宽:10Gbps MAC地址表:2K

超大帧:9216Bytes 工作温度:-20~60°C(-40~140°F)

储存温度:-40~85°C(-40~185°F)

环境相对湿度:5~95%(非凝结)

光口特性

速率：1000Mbps 标准和认证

光纤特性：单模光纤：9/125um、10/125um 电磁干扰（EMI）:FCCPart15/CISPR22（EN55022）：ClassA

多模光纤：50/125um、62.5/125um 电磁敏感性（EMS）:

传输距离：多模：550m IEC61000-4-2(ESD)接触放电:±4kV;

IEC61000-4-3(RS)2级;

单模：20/40/60/80Km

IEC61000-4-6(CS)2级;

接口类型：SFP插槽 IEC61000-4-4(EFT)电源线：±2kV；数据线：±1kV;

IEC61000-4-5(Surge)电源线：±2kV；数据线：±2kV

抗振动:IEC60068-2-6

电口特性 抗冲击:IEC60068-2-27

自由下落:IEC60068-2-32

速率：10/100/1000Mbps自适应,

MTBF(平均故障间隔时间)

工作模式：全双工/半双工，支持MDI/MDI-X

时间:500000h

传输距离：距离普通模式0-100m；长距离模式0-300m

接口类型：RJ45

质保

拨码开关:①，②

品质保证:2年

LED指示灯:PWR,Link,10/1 00/1000Base-T

电源要求

输入电压:100~240VAC

输入电流:最大30mA

V 3.06

1 /2

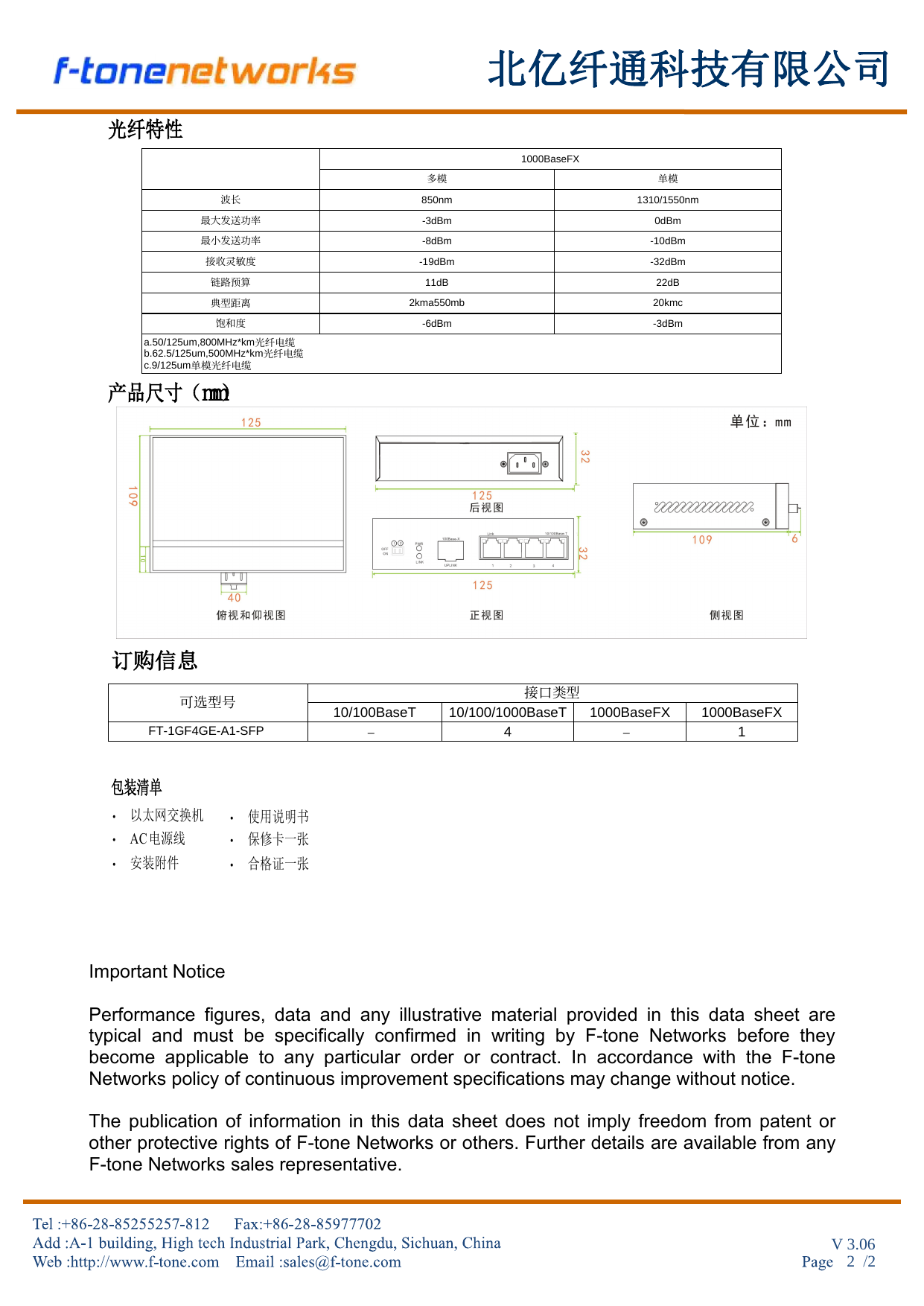

光纤特性

1000BaseFX

多模 单模

波长 850nm 1310/1550nm

最大发送功率 -3dBm 0dBm

最小发送功率 -8dBm -10dBm

接收灵敏度 -19dBm -32dBm

链路预算 11dB 22dB

典型距离 2kma550mb 20kmc

饱和度 -6dBm -3dBm

a.50/125um,800MHz*km光纤电缆

b.62.5/125um,500MHz*km光纤电缆

c.9/125um单模光纤电缆

产品尺寸（mm）

订购信息

接口类型

可选型号

10/100BaseT 10/100/1000BaseT 1000BaseFX 1000BaseFX

FT-1GF4GE-A1-SFP – 4 – 1

包装清单

• 以太网交换机 • 使用说明书

• AC电源线 • 保修卡一张

• 安装附件 • 合格证一张

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are

typical and must be specifically confirmed in writing by F-tone Networks before they

become applicable to any particular order or contract. In accordance with the F-tone

Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or

other protective rights of F-tone Networks or others. Further details are available from any

F-tone Networks sales representative.

V 3.06

2 /2
