The FT-108 3mm Two-Core Single-mode Armored Fiber Optic Cable V3.06 is a 3mm outer diameter indoor / special application single-mode armored fiber optic cable manufactured by F-tone Networks（北亿纤通）. The cable adopts a 4-layer composite structure: 2-core G657A2 single-mode bare fiber as the core transmission medium, stainless steel armor tube as inner mechanical protection, aramid fiber (Kevlar) as tensile reinforcement layer, and TPU outer sheath as external environmental protection. With cladding diameter 124.8±0.7μm, coating diameter 245±5μm, cutoff wavelength ≤1260nm, and attenuation coefficient ≤0.4dB/km @ 1310nm / ≤0.3dB/km @ 1550nm. The cable provides tensile strength 120N (long term) / 150N (short term), operating temperature -45°C to +85°C, and minimum bend radius 20D (dynamic) / 15D (static). For indoor communication, special application, military communication, harsh environment communication, and bend-insensitive single-mode fiber applications.
🛡️ 关键差异化亮点：F-tone 首款”3mm 室内/特种单模铠装光缆”
🔄 与 F-tone 已有光缆产品对比
| 维度 | FT-108 3mm 铠装光缆（本篇 V3.06） | FT-20-657.A2 弯曲不敏感单模光纤（ID 20924） | AOC 有源光缆系列（ID 141） | J599MT 圆形光缆组件（ID 3898） |
|---|---|---|---|---|
| 产品类型 | 室内/特种单模铠装光缆 | 弯曲不敏感单模光纤 | 有源光缆 | 军标圆形光缆组件 |
| 外径 | 3mm | 光纤裸纤 | — | — |
| 芯数 | 2 芯 | 单芯 | — | 12-48 芯 MT |
| 光纤 | G657A2 单模 | G657A2 单模 | 多模/单模 | 多模 OM3/OM4 |
| 铠装 | 不锈钢铠甲管 | 无 | 无 | 不锈钢壳体 |
| 抗拉 | 芳纶纤维 | 无 | 无 | 不锈钢壳体 |
| 外护套 | TPU | 涂覆层 | — | — |
| 衰减 | ≤0.4dB/km @ 1310nm / ≤0.3dB/km @ 1550nm | — | — | ≤0.6-0.75dB |
| 温度 | -45~+85°C | — | — | -40~+85°C |
| 应用 | 室内/特种/军用 | FTTH/室内 | 数据中心 | 军用/舰载/机载 |

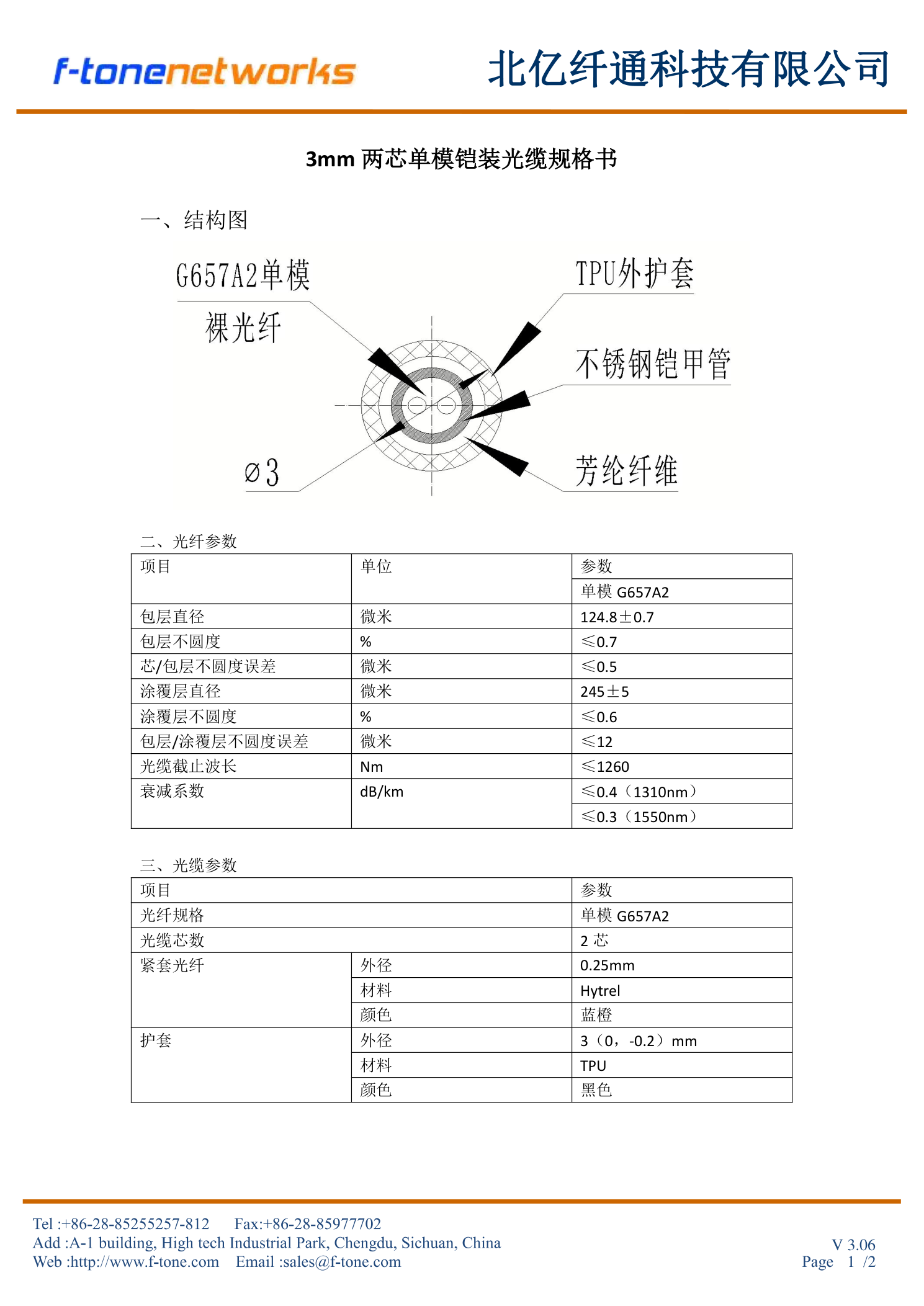

P11. 3mm 两芯单模铠装光缆结构图（P1/2）
1.1 4 层结构（从内到外）
| 层（Layer） | 组件（Component） | 作用（Function） |
|---|---|---|
| 第 1 层（核心层） | 2 根并排 G657A2 单模裸光纤 | 光信号传输载体，弯曲不敏感单模光纤（BIF） |
| 第 2 层（内层防护） | 不锈钢铠甲管 | 金属管状结构，可抵抗挤压、弯折，为纤芯提供刚性机械防护 |
| 第 3 层（加强层） | 芳纶纤维 | 高强度纤维层，可大幅提升光缆的抗拉性能，降低拉力对纤芯的损伤 |
| 第 4 层（外层防护） | TPU 外护套 | TPU 材质具备耐磨、耐弯折、抗老化的特性，为内部结构提供外部环境防护 |
1.2 关键尺寸（Key Dimensions）
2. 光纤参数（Optical Fiber Parameters）
| 项目（Item） | 单位（Unit） | 参数（Parameter） |
|---|---|---|
| 光纤规格 | — | 单模 G657A2（Bend-Insensitive Single-mode Fiber） |
| 包层直径（Cladding Diameter） | μm | 124.8±0.7 |
| 包层不圆度（Cladding Non-circularity） | % | ≤0.7 |
| 芯/包层不圆度误差（Core-Clad Concentricity Error） | μm | ≤0.5 |
| 涂覆层直径（Coating Diameter） | μm | 245±5 |
| 涂覆层不圆度（Coating Non-circularity） | % | ≤0.6 |
| 包层/涂覆层不圆度误差（Clad/Coat Concentricity Error） | μm | ≤12 |
| 光缆截止波长（Cable Cutoff Wavelength, λc） | nm | ≤1260 |
| 衰减系数 1310nm（Attenuation Coefficient @ 1310nm） | dB/km | ≤0.4 |
| 衰减系数 1550nm（Attenuation Coefficient @ 1550nm） | dB/km | ≤0.3 |
3. 光缆参数（Cable Parameters）
| 项目（Item） | 属性（Attribute） | 参数（Parameter） |
|---|---|---|
| 光纤规格（Fiber Type） | — | 单模 G657A2 |
| 光缆芯数（Fiber Count） | — | 2 芯（Two-Core） |
| 紧套光纤（Tight Buffer） | 外径（OD） | 0.25mm |
| 紧套光纤（Tight Buffer） | 材料（Material） | Hytrel |
| 紧套光纤（Tight Buffer） | 颜色（Color） | 蓝橙（Blue / Orange） |
| 护套（Sheath / Jacket） | 外径（OD） | 3 (0, -0.2) mm |
| 护套（Sheath / Jacket） | 材料（Material） | TPU（热塑性聚氨酯） |
| 护套（Sheath / Jacket） | 颜色（Color） | 黑色（Black） |

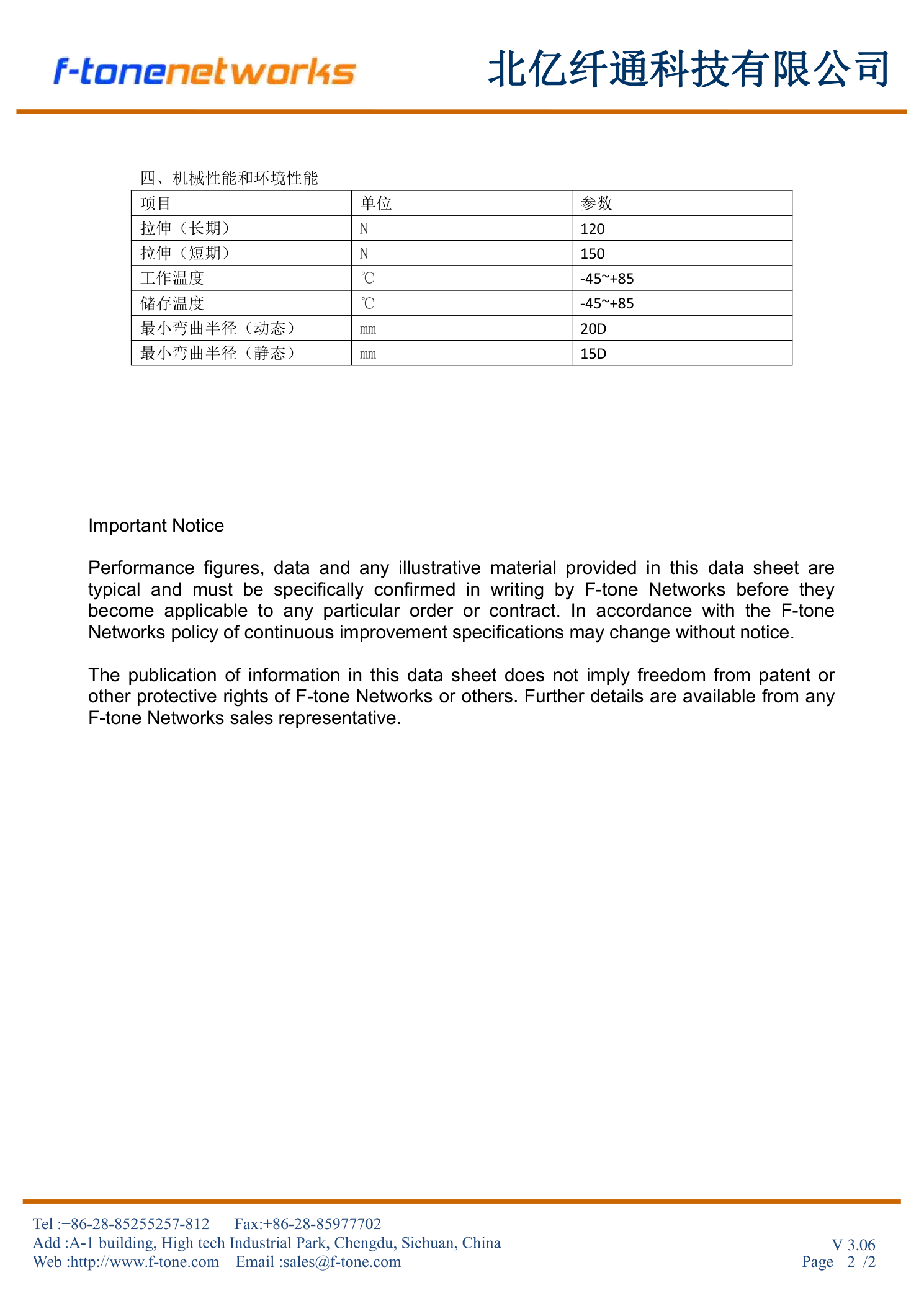

4. 机械性能和环境性能（Mechanical & Environmental Performance）
| 项目（Item） | 单位（Unit） | 参数（Parameter） |
|---|---|---|
| 拉伸（长期）（Tensile Long Term） | N | 120 |
| 拉伸（短期）（Tensile Short Term） | N | 150 |
| 工作温度（Operating Temperature） | ℃ | -45 ~ +85 |
| 储存温度（Storage Temperature） | ℃ | -45 ~ +85 |
| 最小弯曲半径（动态）（Min Bend Radius – Dynamic） | mm | 20D（D 为光缆外径） |
| 最小弯曲半径（静态）（Min Bend Radius – Static） | mm | 15D（D 为光缆外径） |
4.1 弯曲半径计算（Cable Bend Radius Calculation）
- 动态弯曲半径：20D = 20 × 3mm = 60mm
- 静态弯曲半径：15D = 15 × 3mm = 45mm
4.2 拉伸力（Tensile Force）
- 长期拉伸力（Long-term）：120N（约 12.2kgf）
- 短期拉伸力（Short-term）：150N（约 15.3kgf）
5. 应用场景（Application Scenarios）
🏠 室内/特种/军用通信应用
6. G657A2 单模光纤特性（G657A2 BIF Characteristics）
| 特性（Characteristic） | 说明（Description） |
|---|---|
| 弯曲不敏感 | 支持小弯曲半径（15mm）部署，适合室内狭小空间布线 |
| 兼容 G652D | 与 G652D 单模光纤完全兼容，可混纤部署 |
| 低衰减 | 1310nm / 1550nm 双窗口低衰减特性 |
| 长距离传输 | 支持长距离通信（衰减系数 ≤0.4dB/km @ 1310nm） |
| 低水峰 | 无水峰光纤，全波段低损耗 |
| ITU-T 标准 | 符合 ITU-T G.657.A2 / G.652.D 标准 |
🌐 F-tone Networks 北亿纤通 — Company Information
Company Name（公司名）：北亿纤通 | F-toneNetworks
Region（地区）：China Sichuan Tianfu New Area（中国四川天府新区）
Service Area（服务区域）：Global（全球）
Tel（企业电话）：028-85255257
Fax（企业传真）：028-85977702
Mobile（企业手机）：19081343401
HR（人事部）：hr@f-tone.com
Sales（市场部）：sales@f-tone.com
Support（技术支持）：support@f-tone.com
Important Notice 重要通知
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
