产品描述
F-tone Networks 的 FTTR-xxLB-xxDxx 系列 1×9 收发器模块是超低速通信网络的理想解决方案。该收发器模块支持 52Mbps 数据速率，完全兼容 Multi-source 1×9 协议，为系统设计师提供用于 SONET/SDH/PDH 光纤传输的产品。
产品特性
- VCSEL/FP/DFB 激光二极管发射器
- 多模光纤传输距离最远可达 2km（62.5/125μm MMF），单模光纤最远可达 40km（9/125μm SMF）
- 支持 3.3V 或 5V 电源供电
- SC/ST/FC 双工光学接口
- (LV)TTL 输入/输出及 LVTTL 信号检测
- 符合 Class 1 激光国际安全标准 IEC 825
- 工作温度范围：标准型 0~+70℃，工业型 -40℃~+85℃
应用领域
- SONET/SDH/PDH
- 其他光纤链路
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 存储温度 | TST | -40 | +85 | ℃ |
| 相对湿度 | RH | 5 | 95 | % |
| 电源电压（3.3V） | VCC | 0 | +3.6 | V |
| 电源电压（5V） | VCC | 0 | +6 | V |
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 电源电压（3.3V） | VCC | +3.1 | +3.3 | +3.5 | V | – |
| 电源电压（5V） | VCC | +4.75 | +5.0 | +5.25 | V | – |
| 电源电流 | ICC | – | – | 160 | mA | – |
| 工作温度（标准） | TOP | 0 | – | +70 | ℃ | 1 |
| 工作温度（工业） | TOP | -40 | – | +85 | ℃ | 2 |
| 数据速率 | B | 10M | 52M | – | bps | – |
备注：1. 标准型 2. 工业型 3. 不建议波峰焊
光学参数
FTTR-85LB-02Dxx（850nm 多模 2km）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输出中心波长 | 830 | 850 | 860 | nm |
| 光谱宽度（RMS） | – | – | 0.85 | nm |
| 平均输出功率 | -15 | – | -5 | dBm |
| 消光比 | 10 | – | – | dB |
| 接收灵敏度 | – | – | -30 | dBm |
| 接收饱和功率 | -3 | – | – | dBm |
| 工作波长范围 | 770 | – | 860 | nm |
| LOS 去断言 | -47 | – | – | dBm |
| LOS 断言 | – | – | -30 | dBm |
备注：光功率注入 62.5/125μm MMF。
FTTR-M13LB-02Dxx（1310nm 多模 2km）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输出中心波长 | 1260 | 1310 | 1360 | nm |
| 光谱宽度（RMS） | – | – | 4 | nm |
| 平均输出功率 | -20 | – | -14 | dBm |
| 接收灵敏度 | – | – | -30 | dBm |
| 接收饱和功率 | -3 | – | – | dBm |
备注：光功率注入 62.5/125μm MMF。
FTTR-13LB-20Dxx（1310nm 单模 20km）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输出中心波长 | 1260 | 1310 | 1360 | nm |
| 平均输出功率 | -12 | – | -1 | dBm |
| 接收灵敏度 | – | – | -32 | dBm |
| LOS 去断言 | -45 | – | – | dBm |
| LOS 断言 | – | – | -32 | dBm |
备注：光功率注入 9/125μm SMF。
FTTR-13LB-40Dxx（1310nm 单模 40km）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输出中心波长 | 1260 | 1310 | 1360 | nm |
| 平均输出功率 | -8 | – | -1 | dBm |
| 接收灵敏度 | – | – | -34 | dBm |
| LOS 去断言 | -45 | – | – | dBm |
| LOS 断言 | – | – | -34 | dBm |
备注：光功率注入 9/125μm SMF。
FTTR-15LB-20Dxx（1550nm 单模 20km）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 输出中心波长 | 1480 | 1550 | 1580 | nm |
| 平均输出功率 | -12 | – | -1 | dBm |
| 接收灵敏度 | – | – | -32 | dBm |
| LOS 断言 | – | – | -32 | dBm |
备注：光功率注入 9/125μm SMF。
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 电源电压（3.3V） | +3.1 | +3.3 | +3.5 | V | – |
| 电源电压（5V） | +4.75 | +5.0 | +5.25 | V | – |
| 电源电流 | – | – | 160 | mA | – |
| 数据输入电压（低） | 0 | – | 0.8 | V | 1 |
| 数据输入电压（高） | 2 | – | VCC | V | 1 |
| 数据输出电压（低） | 0 | – | 0.4 | V | 1 |
| 数据输出电压（高） | 2.4 | – | VCC | V | 1 |
备注1：(LV)TTL 信号检测。
引脚定义
| 引脚号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | RXVEE | 接收器信号地 |
| 2 | RD+ | 接收器数据输出 |
| 3 | NC | 未连接 |
| 4 | SD | 信号检测，(LV)TTL输出 |
| 5 | RXVCC | 接收器电源 |
| 6 | TXVCC | 发射器电源 |
| 7 | NC | 未连接 |
| 8 | TD+ | 发射器数据输入 |
| 9 | TXVEE | 发射器地 |

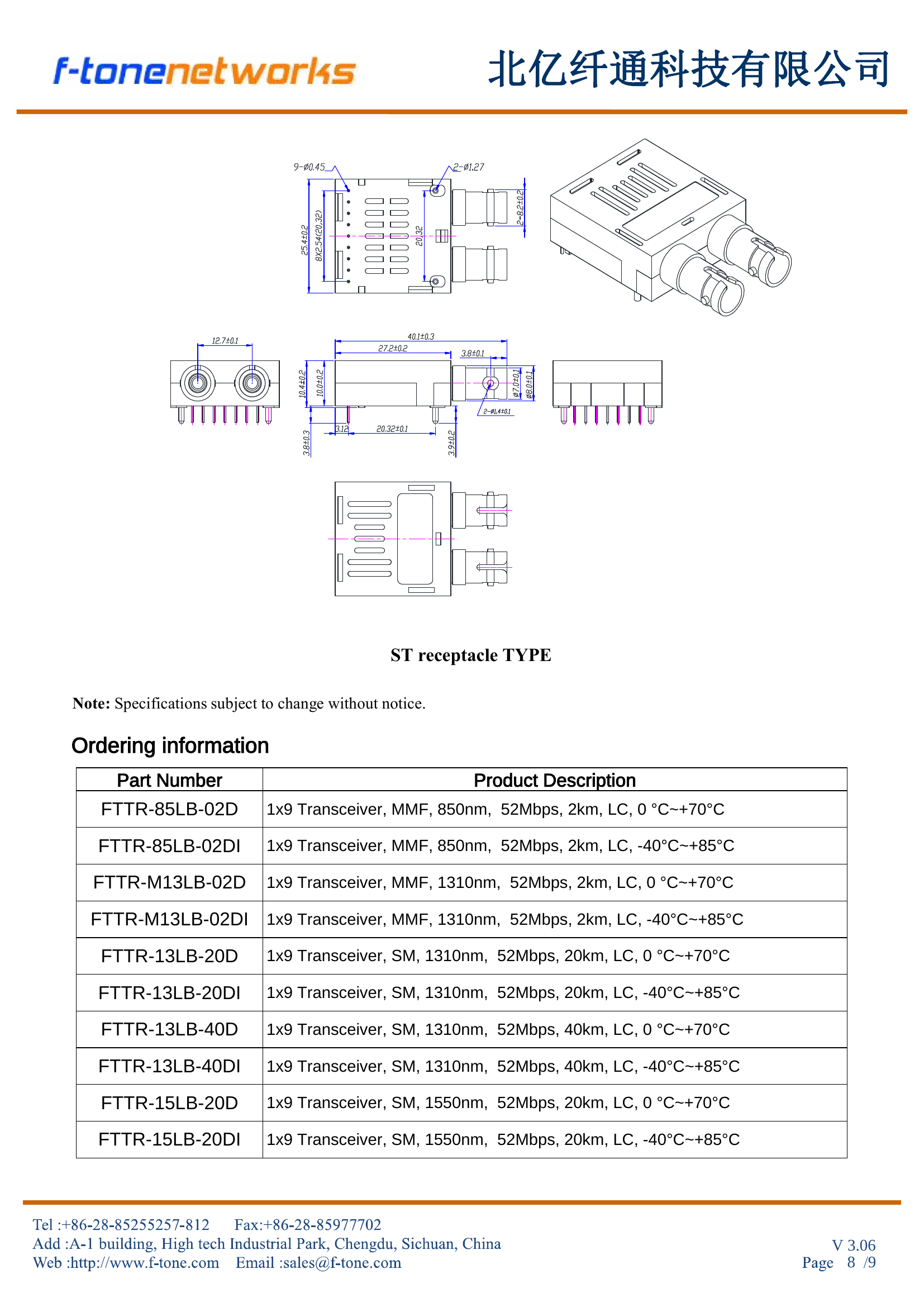

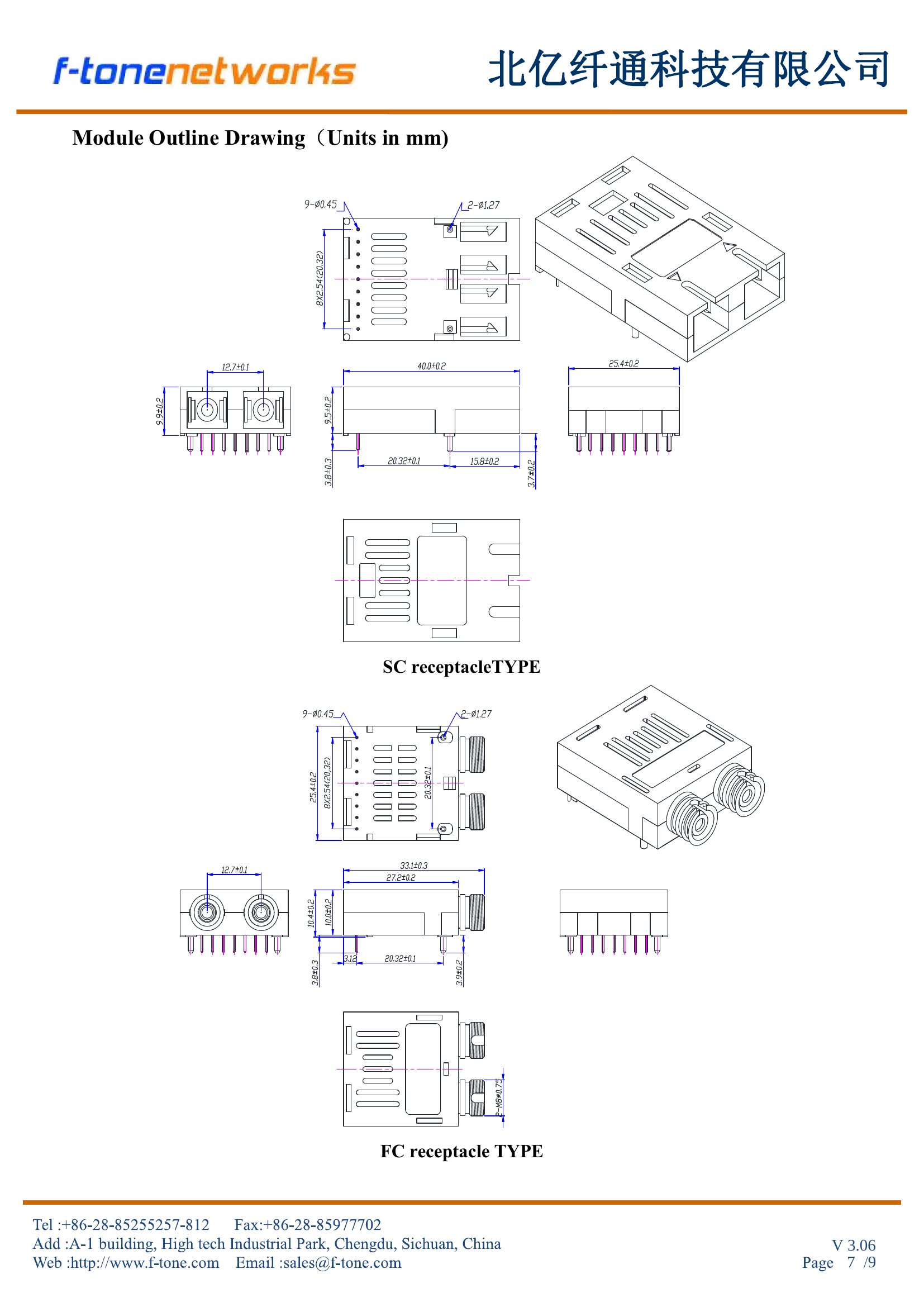

模块外形尺寸（单位：mm）
支持 SC、FC、ST 三种接口类型。
订购信息
| 型号 | 产品描述 |
|---|---|
| FTTR-85LB-02D | 1×9收发器，多模，850nm，52Mbps，2km，LC，0℃~+70℃ |
| FTTR-85LB-02DI | 1×9收发器，多模，850nm，52Mbps，2km，LC，-40℃~+85℃ |
| FTTR-M13LB-02D | 1×9收发器，多模，1310nm，52Mbps，2km，LC，0℃~+70℃ |
| FTTR-M13LB-02DI | 1×9收发器，多模，1310nm，52Mbps，2km，LC，-40℃~+85℃ |
| FTTR-13LB-20D | 1×9收发器，单模，1310nm，52Mbps，20km，LC，0℃~+70℃ |
| FTTR-13LB-20DI | 1×9收发器，单模，1310nm，52Mbps，20km，LC，-40℃~+85℃ |
| FTTR-13LB-40D | 1×9收发器，单模，1310nm，52Mbps，40km，LC，0℃~+70℃ |
| FTTR-13LB-40DI | 1×9收发器，单模，1310nm，52Mbps，40km，LC，-40℃~+85℃ |
| FTTR-15LB-20D | 1×9收发器，单模，1550nm，52Mbps，20km，LC，0℃~+70℃ |
| FTTR-15LB-20DI | 1×9收发器，单模，1550nm，52Mbps，20km，LC，-40℃~+85℃ |
