FTCS-13L3-20DI 52Mbps SFP 光收发器模块

产品描述

F-tone Networks 的 FTCS-13L3-20DI 系列 SFP 收发器模块是低速通信网络的理想解决方案。该收发器模块支持最高 52Mbps 数据速率，完全兼容小型可插拔（SFP）收发器多源协议（MSA）。该产品为系统设计师提供用于 RS232/RS485/RS422 接口光纤传输及其他多模光纤网络的产品。

产品特性

  • 1310nm FP 激光二极管发射器
  • 在 9/125μm 单模光纤上传输距离最远可达 20km
  • 3.3V 电源供电
  • LC 双工光学接口
  • LVTTL 输入/输出及 LVTTL 信号检测
  • 符合 Class 1 激光国际安全标准 IEC 825
  • 工作温度范围：标准型 0~+70℃，扩展型 -40℃~+85℃

应用领域

  • RS232/RS485/RS422 接口光纤传输
  • 其他光纤链路

绝对最大额定值

参数 符号 最小值 最大值 单位
存储温度 TST -40 +85 ℃
相对湿度 RH 5 95 %
电源电压 VCC 0 +3.6 V

推荐工作条件与电气特性

参数 符号 最小值 典型值 最大值 单位 备注
电源电压 VCC +3.1 +3.3 +3.5 V –
电源电流 ICC – – 200 mA –
工作温度（标准） TOP 0 – +70 ℃ 1
工作温度（扩展） TOP -40 – +85 ℃ 2
数据速率 B 2 – 52 Mbps –

备注：1. 标准型 2. 扩展型

光学参数

参数 符号 最小值 典型值 最大值 单位 备注
发射器
数据速率 B 2 – 52 Mbps –
输出中心波长 λc 1260 1310 1360 nm –
输出光谱宽度（RMS） λ – – 4.0 nm –
平均光输出功率 Po -12 – -1 dBm 1,2
消光比 ER 10 – – dB 1,2
接收器
接收灵敏度 Pmin – – -32 dBm 1,2
接收饱和功率 Pmax -3 – – dBm 1,2
工作中心波长 λc 1260 – 1620 nm –
LOS 断言 LOSA -47 – – dBm 1,2
LOS 去断言 LOSD – – -32 dBm 1,2
LOS 迟滞 LOSHYS 0.5 – – dB –

备注：1. 光功率注入 9/125μm 单模光纤。2. PRBS 2⁷-1 测试模式 @50Mbps。

电气参数

参数 符号 最小值 典型值 最大值 单位
电源电压 VCC +3.1 +3.3 +3.5 V
电源电流 ICC – – 200 mA
TX_DISABLE 禁用 VD 2.0 – VCC V
TX_DISABLE 使能 VEN 0 – 0.8 V
TX_Fault 故障 VF 2.0 – VCC V
TX_Fault 正常 VN 0 – 0.8 V
RX_LOS 故障 VF 2.0 – VCC V
RX_LOS 正常 VN 0 – 0.8 V

数字诊断监控（DDM）

参数 符号 范围 精度
模块内部温度 T 推荐工作条件 ±3℃
模块内部电源电压 VCC 推荐工作条件 ±3%
激光偏置电流 ID 1~100mA，推荐工作条件 ±10%
发射光功率 PO 最小~最大 dBm，推荐工作条件 ±3dB
接收光功率 PI 最小~最大 dBm，推荐工作条件 ±3dB

串行ID内存映射（A0h）

地址 字节数 字段名称 描述
0 1 Identifier SFP
1 1 Ext.Identifier SFP功能由串行ID定义
2 1 Connector LC连接器
3-10 8 Transceiver 收发器代码
11 1 Encoding NRZ
12 1 BR, Nominal 52Mbps
14 1 Length(9μm)km 发射器传输距离
20-35 16 Vendor Name F-tone
40-55 16 Vendor PN FTCS-13L3-20DI
63 1 CC_BASE 基础ID字段校验码
64-65 2 Options TX_FAULT、TX_DISABLE、LOS
68-83 16 Vendor SN 序列号
84-91 8 Date code 生产日期代码
92 1 Diagnostic Monitoring Type 内部校准，平均功率
94 1 SFF-8472 Compliance 符合SFF-8472
95 1 CC_EXT 扩展ID字段校验和

引脚定义

引脚号 引脚名称 描述 备注
1 VeeT 发射器地 5
2 NC 未使用 3
3 TX Disable 发射器禁用 1
4 MOD_DEF(2) SDA串行数据信号 2
5 MOD_DEF(1) SCL串行时钟信号 2
6 MOD_DEF(0) 接地指示模块存在 2
7 NC 未使用 3
8 LOS 信号丢失指示 4
9 VeeR 接收器地 5
10 VeeR 接收器地 5
11 VeeR 接收器地 5
12 NC 未使用 3
13 RD+ 接收数据输出 7
14 VeeR 接收器地 5
15 VccR 接收器电源 6
16 VccT 发射器电源 6
17 VeeT 发射器地 5
18 TD+ 发射数据输入 7
19 NC 未使用 3
20 VeeT 发射器地 5

备注：

  • 1. TX_Disable：低电平(0~0.8V)启用，高电平(2.0V~VCC)或悬空禁用
  • 2. Mod-Def0/1/2 应在主机板上通过4.7k~10kΩ电阻上拉
  • 4. LOS为开集输出，高电平表示信号丢失，低电平表示正常工作
  • 5. VeeR和VeeT可在模块内部连接
  • 6. VCCR和VCCT为3.3V±5%，最大电流300mA
  • 7. LVTTL输入/输出

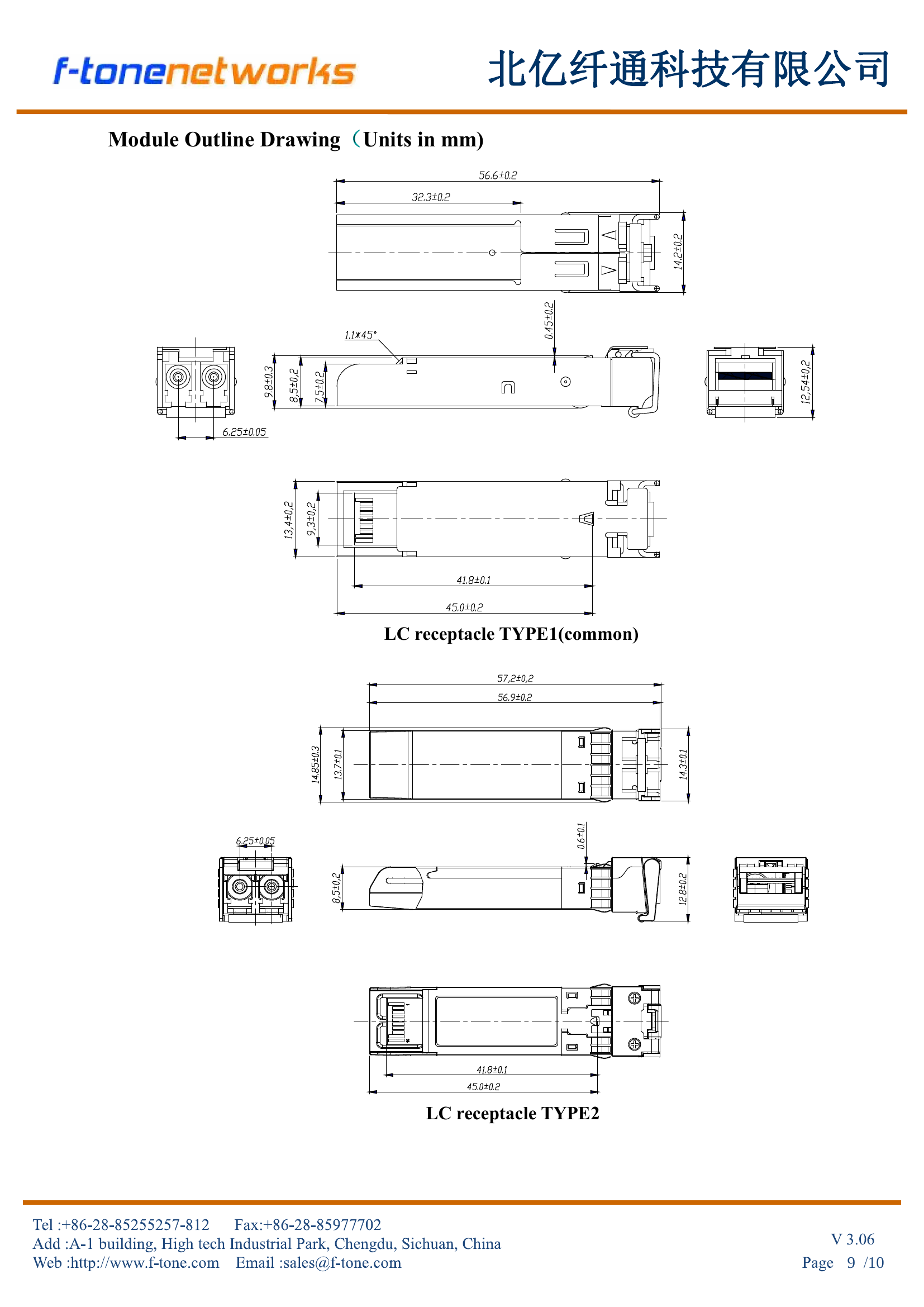

模块外形尺寸（单位：mm）

LC接口类型，符合SFP MSA标准外形。

FTCS-13L3-20DI LC接口模块外形尺寸图

订购信息

型号 光纤类型 波长 光纤长度 工作温度范围
FTCS-13L3-20DI 单模 1310nm 20km -40℃~+85℃
