FT-S69-1H029-D0S03 QSFP-DD 1X1 Cage Connector 技术规格书
FT-S69-1H029-D0S03 是北亿纤通（F-tone Networks）推出的 QSFP-DD 1X1 Cage 连接器产品。该产品专为 QSFP-DD（Quad Small Form-factor Pluggable Double Density）收发模块设计，提供可靠的机械固定和电气连接接口，适用于数据中心、电信网络等高速数据传输应用场景。
产品概述
QSFP-DD 1X1 Cage 是 QSFP-DD 可插拔收发模块的机械笼形连接器（Cage），采用 1×1 单端口配置。该连接器为 QSFP-DD 模块提供稳固的机械安装支架和精确的电气接口对位，确保高速信号传输的完整性。产品采用优质金属材料制造，具有良好的散热性能和电磁屏蔽能力。
产品型号说明
| 型号 | 描述 | 端口配置 | 适用模块 |
|---|---|---|---|
| FT-S69-1H029-D0S03 | QSFP-DD 1X1 Cage Connector | 1×1 单端口 | QSFP-DD Transceiver |
| S69-1H029-D0S03 | QSFP-DD 1X1 Cage（内部型号） | 1×1 单端口 | QSFP-DD Transceiver |
技术特点
- QSFP-DD 标准兼容：符合 QSFP-DD MSA（多源协议）标准，兼容主流 QSFP-DD 收发模块
- 1X1 单端口设计：单端口笼形结构，适用于独立模块安装场景
- 优质材料：采用高性能金属合金材料，确保机械强度和散热性能
- 电磁屏蔽：集成 EMI 弹簧片设计，提供优异的电磁干扰屏蔽效果
- 精确对位：精密加工确保模块插拔顺畅，电气接触可靠
- 高耐久性：支持多次插拔操作，机械耐久性优异
- 散热优化：笼形结构设计有利于模块散热，保证长期稳定运行
机械尺寸图纸
以下是 FT-S69-1H029-D0S03 QSFP-DD 1X1 Cage 连接器的完整工程图纸，包含主视图、俯视图、侧视图及详细尺寸标注：

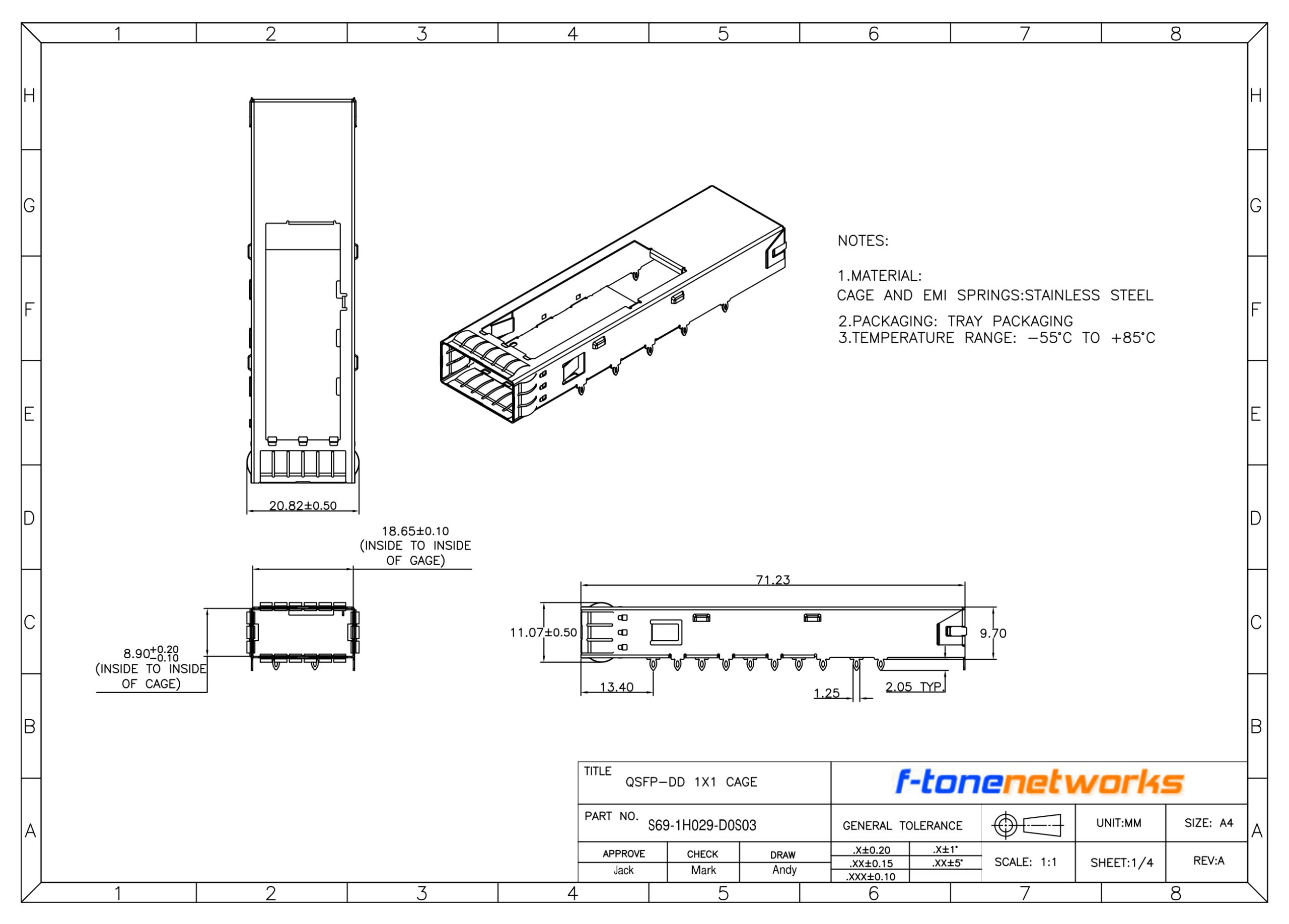

图纸第1页 – 主视图与尺寸标注（S69-1H029-D0S03）

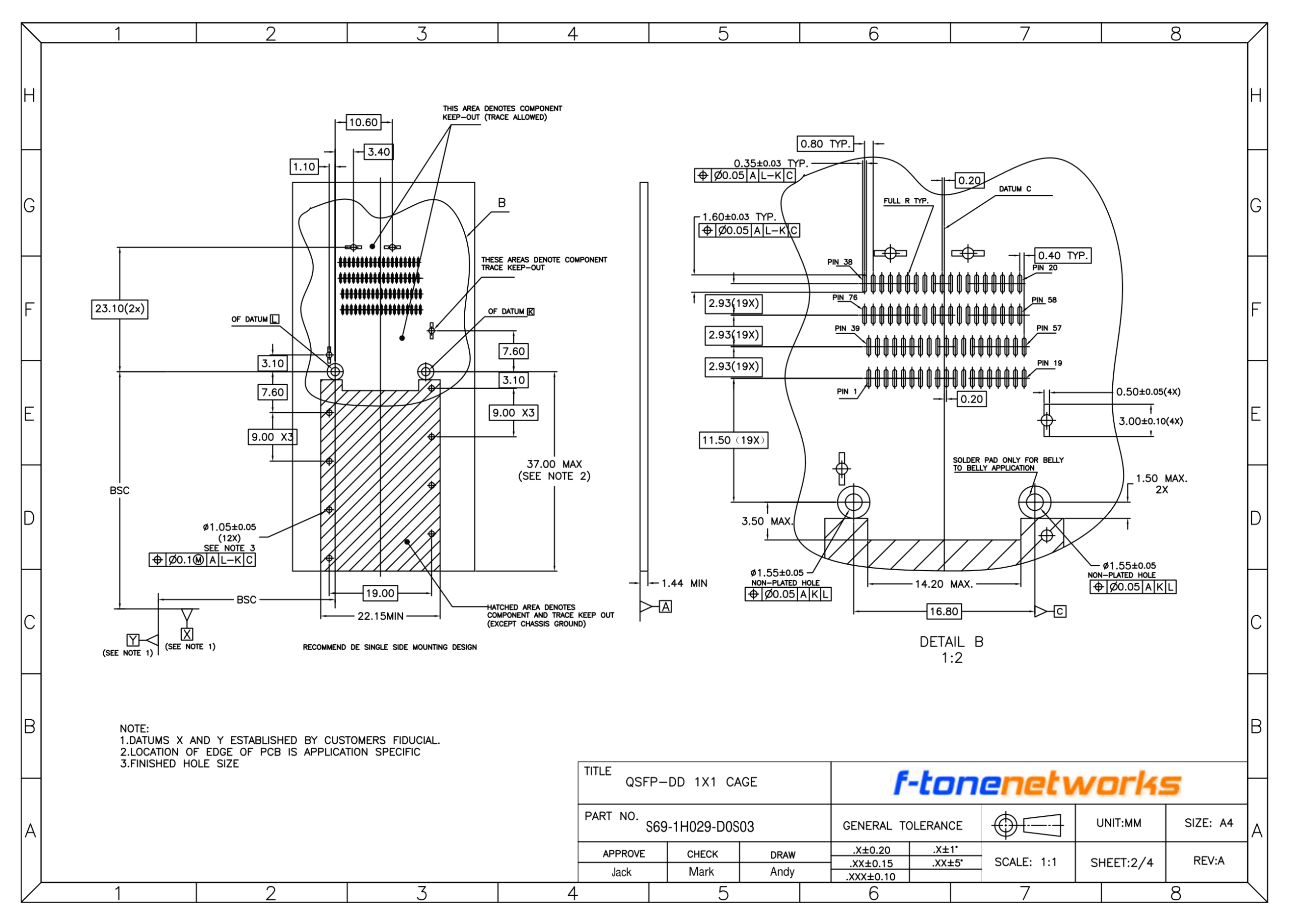

图纸第2页 – 详细视图与公差标注（S69-1H029-D0S03）

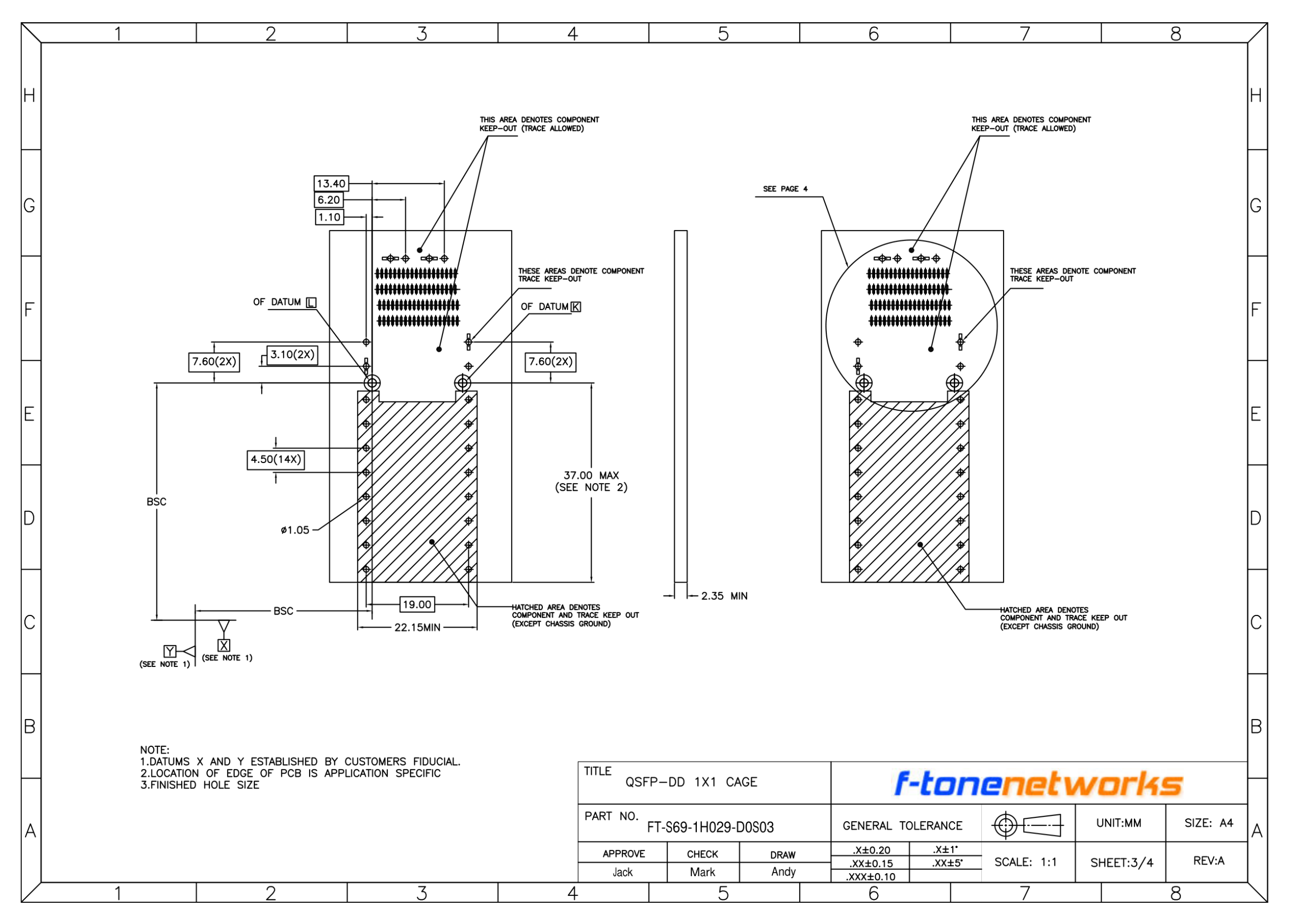

图纸第3页 – FT-S69-1H029-D0S03 完整装配图

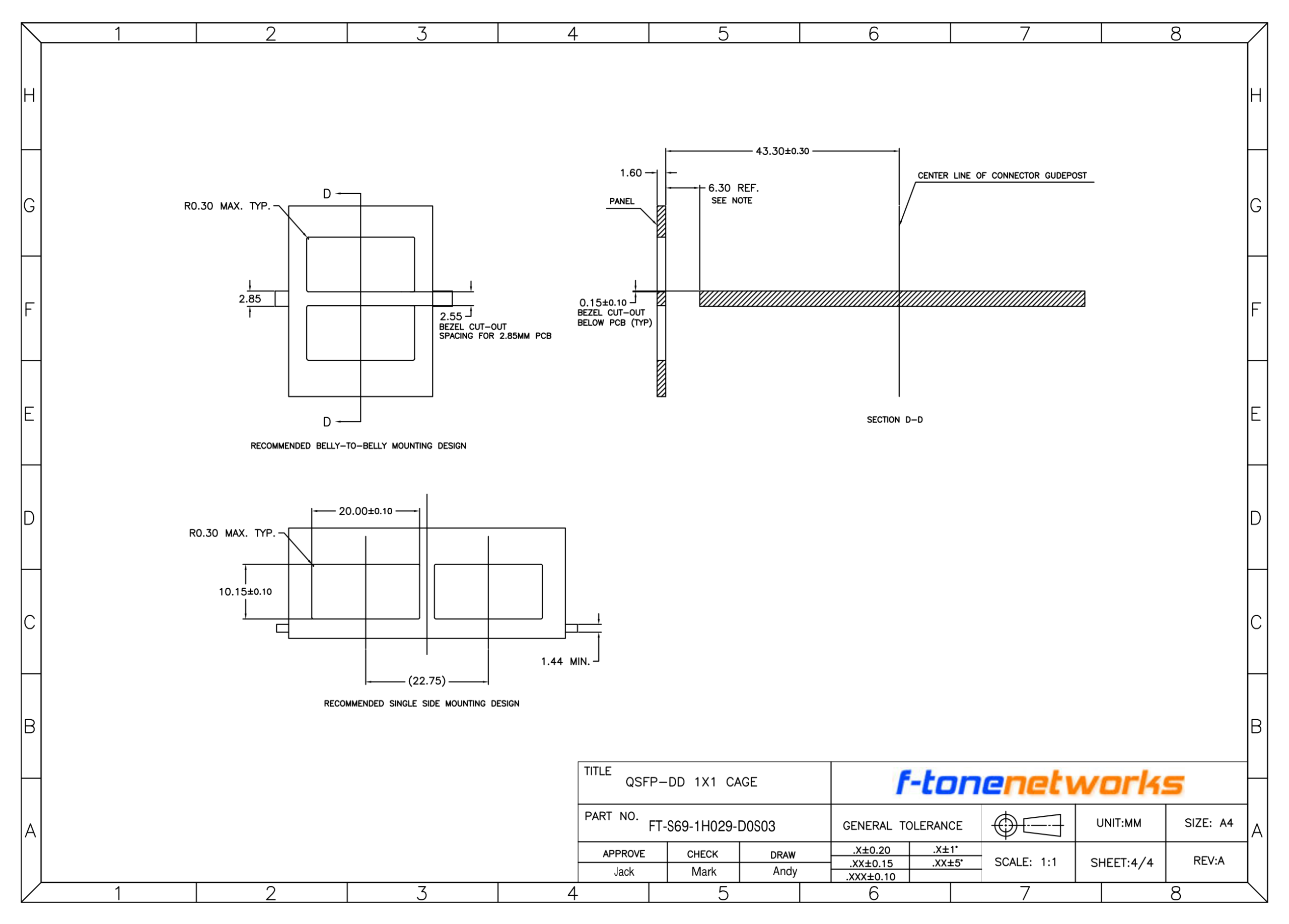

图纸第4页 – FT-S69-1H029-D0S03 附加视图
机械规格参数
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-S69-1H029-D0S03 |
| 产品类型 | QSFP-DD Cage Connector |
| 端口配置 | 1X1（单端口） |
| 适用标准 | QSFP-DD MSA |
| 材料 | 金属合金（镀层处理） |
| 表面处理 | 防腐镀层 |
| EMI 屏蔽 | 集成弹簧片设计 |
| 安装方式 | PCB 表面贴装/压接 |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +125℃ |
| 插拔次数 | ≥ 250 次 |
| 阻燃等级 | UL94 V-0 |
应用场景
- 数据中心：服务器、交换机、路由器等网络设备的 QSFP-DD 模块接口
- 电信网络：5G 基站、传输设备的高速率光模块连接
- 企业网络：核心交换机、汇聚交换机的高速接口
- 高性能计算：超级计算机、GPU 集群的高速互连
- 存储网络：SAN/NAS 存储系统的高速数据通道
- 云计算基础设施：云服务器、分布式存储节点
产品特点
FT-S69-1H029-D0S03 QSFP-DD 1X1 Cage 连接器严格遵循 QSFP-DD MSA 标准，经过精密工程设计，确保与所有符合标准的 QSFP-DD 收发模块完美兼容。笼形结构提供了稳固的机械支撑，内置的 EMI 弹簧片有效屏蔽电磁干扰，保证高速信号传输的完整性。产品适用于 200G/400G/800G 等高速光模块的应用场景。
订购信息
| 订购型号 | 产品描述 | 包装方式 |
|---|---|---|
| FT-S69-1H029-D0S03 | QSFP-DD 1X1 Cage Connector | 托盘包装 |
本产品为光纤连接器产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
