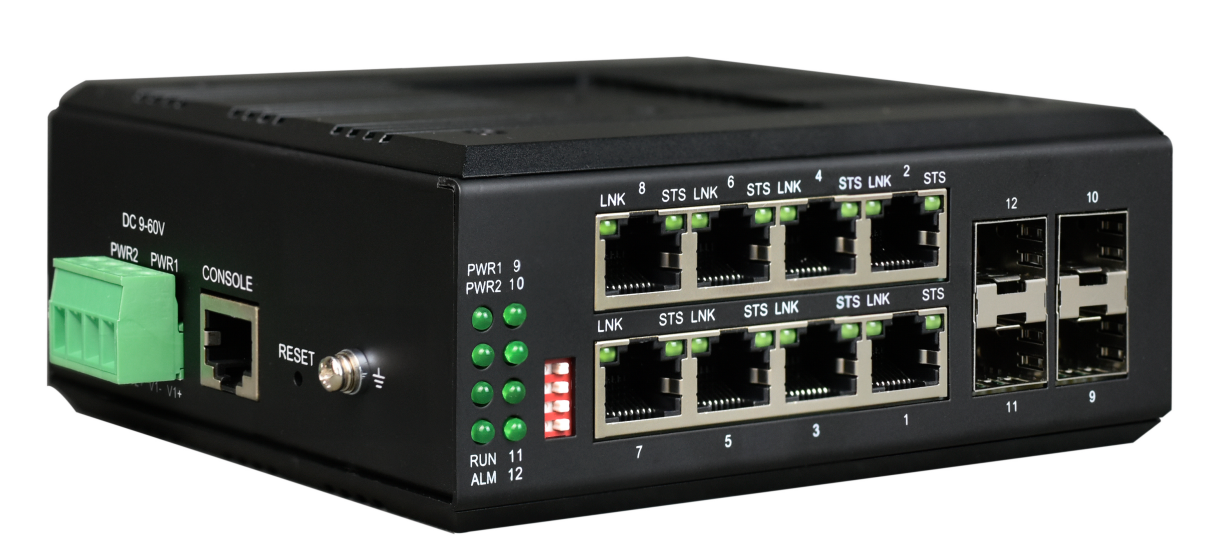

产品简介
FT-25-Q4G8-L 管理型4×SFP千兆光+8×千兆电环网工业轨式交换机是新一代多业务接入型网管千兆冗余以太网交换机。采用工业轨式设计，具有集成度高、功能丰富、简单方便等特点，代表行业内最高水平。含有8路千兆电口和4路千兆光口，特别适用于视频传输等数据流较大的场合。
支持 ITU G.8032 冗余环网协议，可组成级联方式、单环、相切环的网络等拓扑结构，自愈时间<20ms，保障了网络的实时性和稳定性。交换机采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案。
产品特性
- 工业导轨式设计，专为严酷苛刻的工业环境而设计

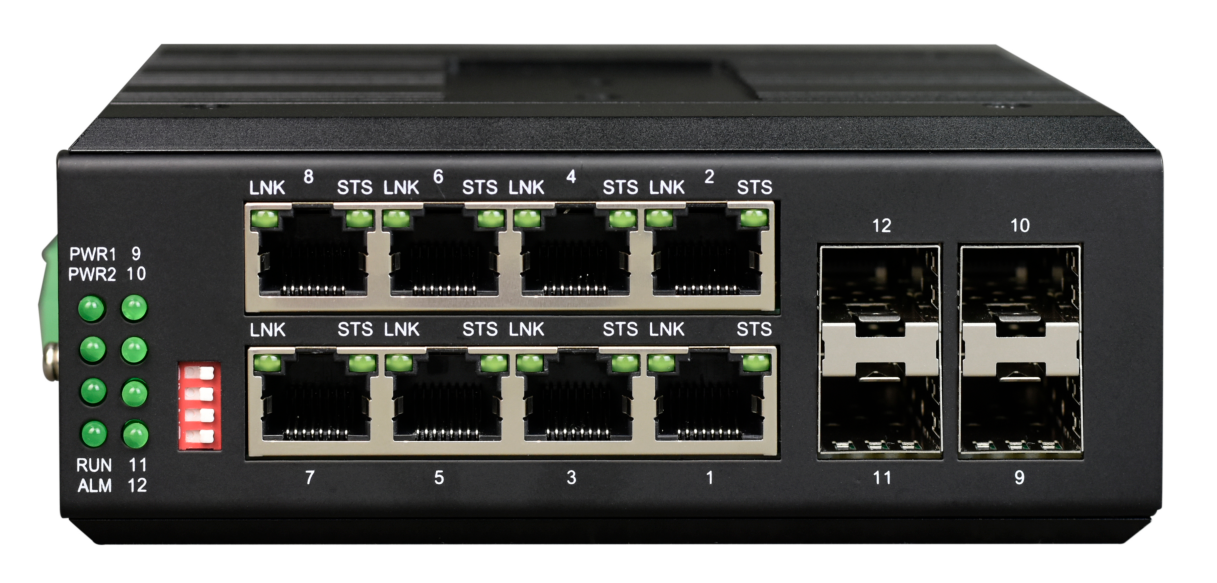

- 支持8路10/100/1000M RJ45电口和4路100M/1000M SFP光接口
- 每个电口或光口支持标准ERPS环网协议，自愈时间小于20ms
- 支持端口带宽限制、端口流量控制、广播风暴抑制
- 支持Web、CLI、Telnet、SNMP管理功能
- 掉电告警、环路告警功能
- 提供Console调试接口
- 支持基于ingress/egress的端口限速
- 支持半双工背压式流控以及802.3X全双工流控
- 支持基于广播、组播、未知单播的风暴抑制功能
- 支持IEEE 802.1Q 4K VLAN，支持QINQ
- 支持端口镜像，支持Syslog，支持Ping命令
- 支持COS、DSCP，8个队列，支持WRR、SP、WFQ调度模式，策略QoS
- 支持端口流量统计、在线升级
- 支持STP/RSTP、MSTP，支持EAPS、ERPS
- 支持IGMP Snooping V1/V2/V3，支持GMRP
- 支持手工聚合，支持静态/动态LACP协议
- 支持一路继电器告警，支持RMON管理，TRAP告警
- 支持DHCP Snooping，Option 82，支持802.1X
- 支持用户分级管理，支持ACL访问控制列表
- 支持DDOS防护，支持基于端口的MAC过滤/绑定
- 以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)标准，10/700μs短路电流波，开路峰值输出电压6KV
- 支持宽范围交直流输入(9V-48V)，支持内部隔离，冗余双电源输入
- 电源支持过载保护、防反接保护、冗余保护
- 符合工业四级电磁兼容性要求
- 超强防雷功能：防雷击，可抗感应高压，防浪涌
- 无风扇高效散热，降低修复时间
- IP40外壳防护等级，能够经受恶劣环境考验
- 导轨或壁挂式安装
- 宽温型：工作温度-40℃~ +85℃
功能框图
技术参数
| 参数 | 规格 |
|---|---|
| 支持的协议 | IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE 802.1q、IEEE 802.1p、IEEE 802.1z、IEEE 802.1d、IEEE 802.1s、IEEE 802.1w、IEEE 802.1ax、IEEE 802.1ak |
| 最大帧长度 | 10K |
| 端口数 | 8个10/100/1000M RJ45电口、4个100M/1000M SFP光接口，1个Console口 |
| VLAN地址表 | 4K |
| MAC地址表 | 8K |
| 缓存 | 30Mbits |
| 背板带宽 | 512Gbit |
| 过滤和转发速率 | 10Mbps：14880pps；100Mbps：148800pps；1000Mbps：1488000pps |
网络介质
| 接口类型 | 网络介质 | 最大传输距离 |
|---|---|---|
| 1000Base-LX | 长波长激光（1310nm），多模/单模光纤 | 多模光纤550m，单模光纤20-120km |
| 1000Base-SX | 62.5μm/50μm多模光纤 | 62.5μm多模275m；50μm多模550m |
| 10Base-T | 3类或3类以上UTP | 最大200m |
| 100Base-TX | 5类UTP | 最大100m |
| 1000Base-T | CAT-5E UTP或6类UTP | 最大100m |
使用环境
| 参数 | 规格 |
|---|---|
| 存储温度 | -40℃ ~ +85℃ |
| 存储湿度 | 0% ~ 90%（不凝结） |
| 工作温度 | -40℃ ~ +85℃ |
| 工作湿度 | 0% ~ 90%（不凝结） |
| MTBF | >100,000小时 |
电源规格
| 参数 | 规格 |
|---|---|
| 电源输入 | 冗余双电源输入 DC9-48V / AC9-48V |
| 功耗 | 最大10W（整机 <15W） |
| 过载保护 | 支持 |
| 反接保护 | 支持 |
| 冗余保护 | 支持 |
| 接入端子 | 4芯5.08mm间距插入式端子 |
电气和机械特性
| 参数 | 规格 |
|---|---|
| 外观尺寸 | 133mm(长) × 120mm(宽) × 50.0mm(高) |
| 重量 | 1.7Kg/台 |
| 外壳防护等级 | IP40 |

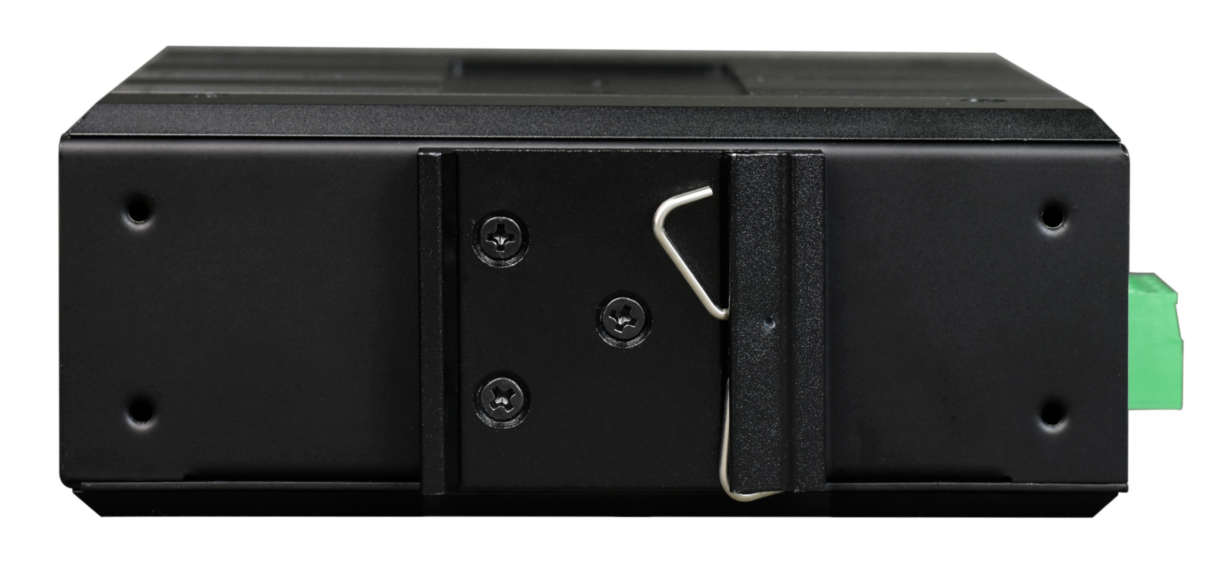

| 安装方式 | 导轨式 / 壁挂式 |
| 电磁兼容性 | 工业四级 |

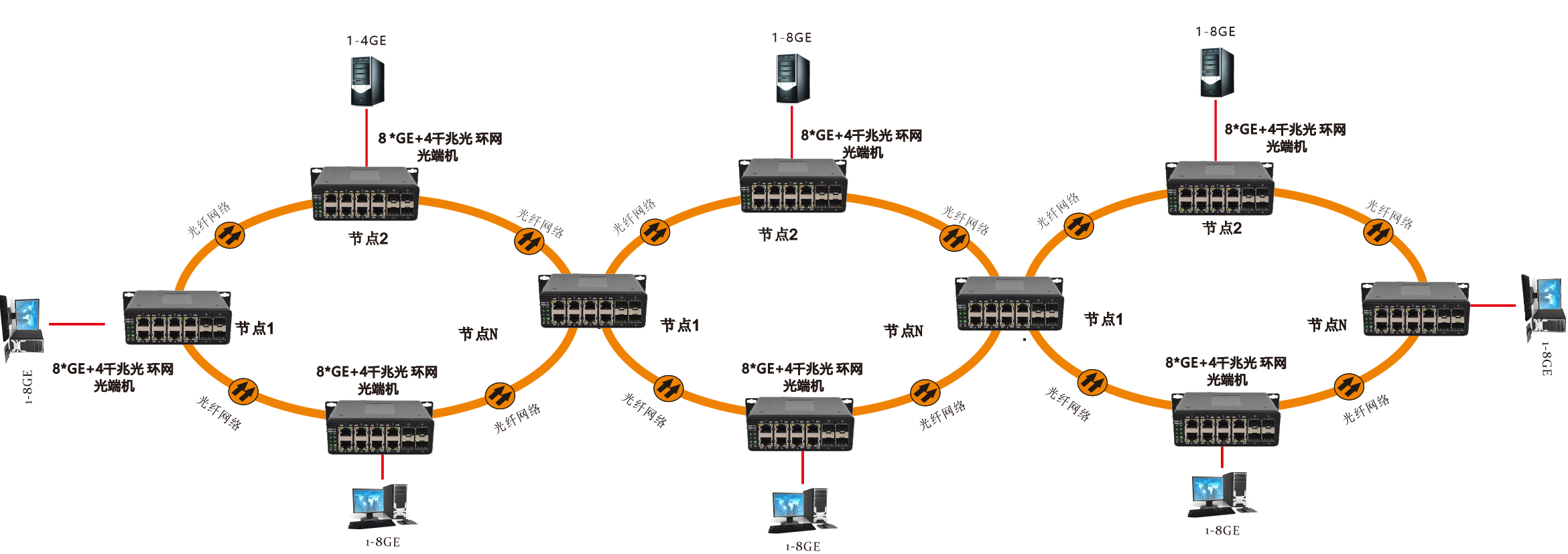

方案应用
本产品集8路千兆电口与4路千兆光口，可以组成冗余等网络拓扑结构。当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对总线信号传输的自愈保护功能。网络故障排除后系统会自动恢复。
典型应用场景包括：
- 工业物联网数据采集与监控
- 智能交通系统视频传输
- 电力系统自动化通信
- 石油化工行业远程控制
- 矿山及隧道通信网络
