产品概述
FT-21T8aAdg8-A-02 3U板前矩形插头是一种高性能混合连接器，支持高速差分信号传输、射频信号传输、光信号传输和电源传输，适用于VPX等军事及工业应用场景。采用铝合金镀镍壳体，具备优异的机械强度和电磁屏蔽性能，工作温度范围-55℃~125℃，满足严苛环境要求。
主要性能指标
高速差分传输性能
| 参数 | 描述 |
|---|---|
| 差分特性阻抗 | 100Ω |
| 传输速率 | 6.25Gbps |
| 串扰 | 优于-30dB |
| 低电平接触电阻 | ≤40mΩ |
| 额定电流 | 单路信号1A |
| 绝缘电阻 | ≥1000MΩ |
| 耐电压 | 500V |
射频接触件性能
| 参数 | 描述 |
|---|---|
| 特性阻抗 | 50Ω |
| 工作频率 | DC~18GHz/40GHz |
| 电压驻波比 | ≤1.15+0.01f（f：GHz） |
| 插入损耗 | ≤0.06f1/2dB（f：GHz） |
| 隔离度 | ≤-90dB |
光传输性能
| 参数 | 描述 |
|---|---|
| 插入损耗 | ≤1.5dB |
| 误码率 | 不大于10-12误码 |
电源传输性能
| 参数 | 描述 |
|---|---|
| 接触件额定电流 | 单列2路，每路8A |
| 耐电压 | 500V |
| 绝缘电阻 | ≥1000MΩ |
环境性能
| 参数 | 描述 |
|---|---|
| 连接器使用温度 | -55℃~125℃ |
| 光纤跳线温度 | -55℃~85℃ |
| 盐雾 | 96h |
| 湿热 | 按GJB1217A，交变湿热10d |
机械性能
| 参数 | 描述 |
|---|---|
| 振动 | 正弦 10~2000Hz，196m/s²；随机 10~2000Hz，0.2g²/Hz |
| 冲击 | 80g，半正弦波，持续11ms |
| 机械寿命 | 500次 |
材料
| 部件 | 材料 |
|---|---|
| 壳体 | 铝合金镀镍 |
| 射频接触件 | 铜镀金 |
| 导套和螺钉 | 不锈钢钝化 |
信号节点定义
| 符号 | P2 | P1 | P0 |
|---|---|---|---|
| 电源（P） | – | 差分全模块，32对差分/8芯单端 | 6个电源/16个单端信号/4对差分信号 |
| 单端信号（SE） | 8芯12#射频接触件，接触件单独订货 | – | – |
| 差分信号（DF） | 单芯MT光纤跳线，需单独订货 | – | – |
| 接地引脚 | – | – | – |
| 悬空引脚 | – | – | – |

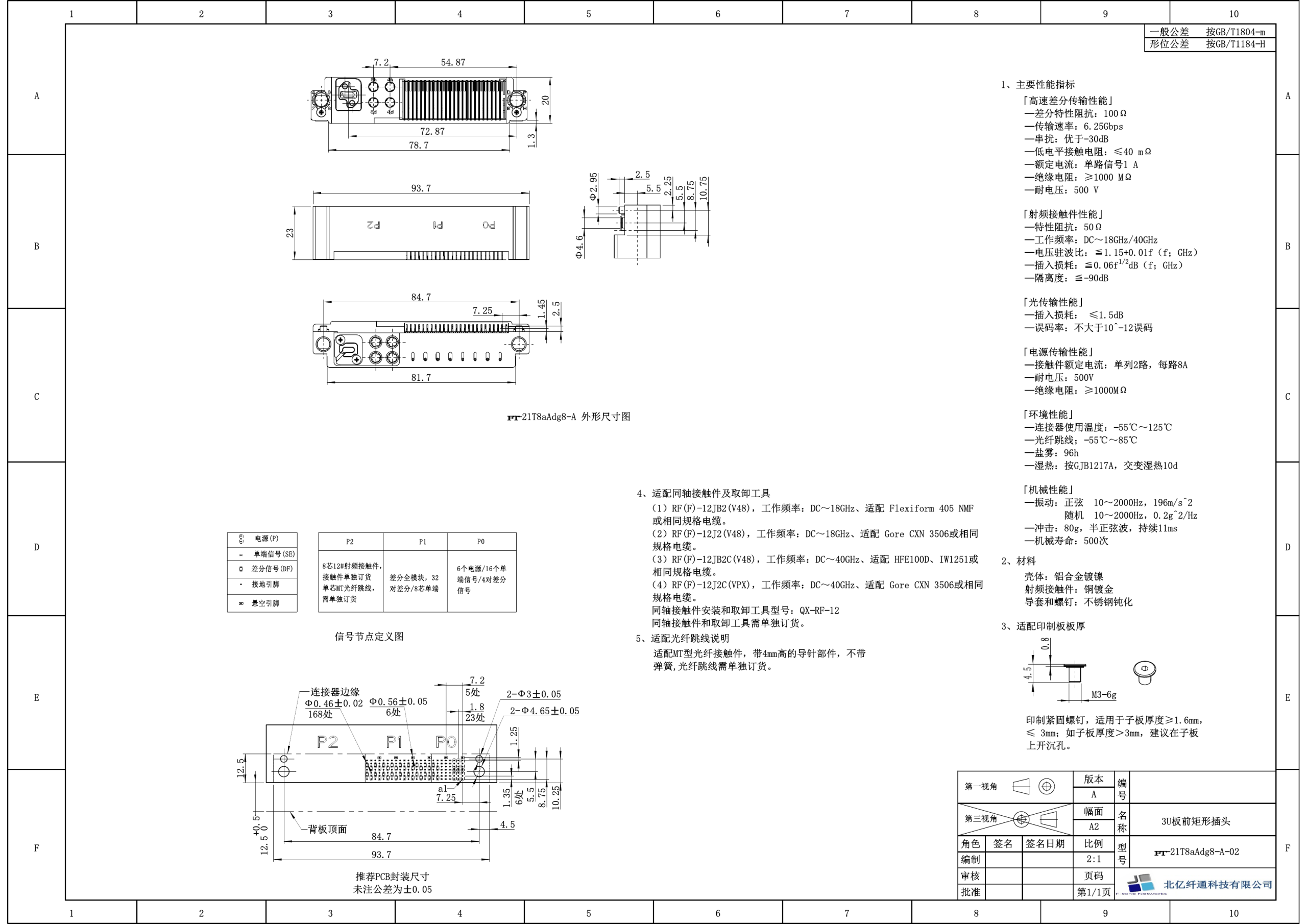

外形尺寸图
适配同轴接触件及取卸工具
| 型号 | 工作频率 | 适配电缆 |
|---|---|---|
| RF(F)-12JB2(V48) | DC~18GHz | Flexiform 405 NMF或相同规格电缆 |
| RF(F)-12J2(V48) | DC~18GHz | Gore CXN 3506或相同规格电缆 |
| RF(F)-12JB2C(V48) | DC~40GHz | HFE100D、IW1251或相同规格电缆 |
| RF(F)-12J2C(VPX) | DC~40GHz | Gore CXN 3506或相同规格电缆 |
同轴接触件安装和取卸工具型号：QX-RF-12
适配印制板板厚
印制紧固螺钉，适用于子板厚度≥1.6mm，≤3mm；如子板厚度>3mm，建议在子板上开沉孔。
适配光纤跳线说明
适配MT型光纤接触件，带4mm高的导针部件，不带弹簧，光纤跳线需单独订货。
订购信息
| 型号 | 描述 |
|---|---|
| FT-21T8aAdg8-A-02 | 3U板前矩形插头，168芯，支持高速差分6.25Gbps、射频DC~18GHz/40GHz、光传输和电源传输，铝合金镀镍壳体 |
