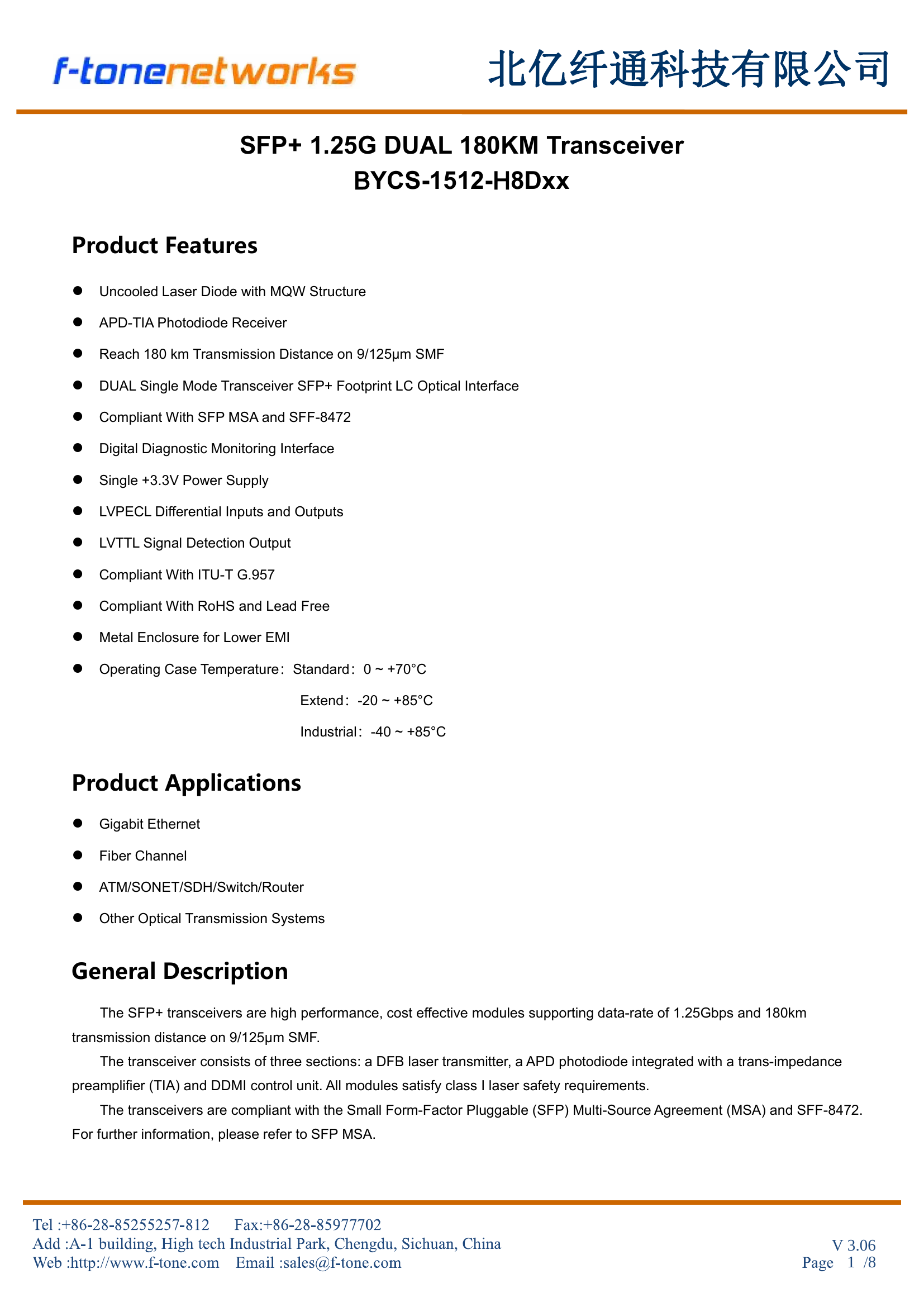

产品概述
BYCS-1512-H8Dxx SFP+光收发器是高性能、高性价比的模块，支持1.25Gbps数据速率和9/125μm单模光纤上180km传输距离。该收发器由DFB激光发射器、APD光电二极管集成跨阻前置放大器（TIA）和DDMI控制单元组成。所有模块满足Class I激光安全要求，符合SFP多源协议（MSA）和SFF-8472标准。
产品特点
- 无制冷激光器二极管，MQW结构
- APD-TIA光电二极管接收器
- 9/125μm单模光纤上传输距离达180km
- DUAL单模收发器，SFP+外形，LC光学接口
- 符合SFP MSA和SFF-8472
- 数字诊断监控接口（DDM）
- 单+3.3V电源供电
- LVPECL差分输入输出
- LVTTL信号检测输出
- 符合ITU-T G.957
- 符合RoHS和无铅
- 金属外壳降低EMI
- 工作温度：标准型0~+70℃，扩展型-20~+85℃，工业型-40~+85℃
应用领域
- 千兆以太网
- 光纤通道
- ATM/SONET/SDH/交换机/路由器
- 其他光传输系统
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 存储温度 | Ts | -40 | +85 | ℃ |
| 工作温度（标准） | Tc | 0 | +70 | ℃ |
| 工作温度（扩展） | Tc | -20 | +85 | ℃ |
| 工作温度（工业） | Tc | -40 | +85 | ℃ |
| 电源电压 | VCC-VEE | 0 | +3.6 | V |
注：超过以上任何值可能会立即损坏器件。
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 存储温度 | Ts | -40 | – | +85 | ℃ |
| 工作温度（标准） | Tc | 0 | – | +70 | ℃ |
| 工作温度（扩展） | Tc | -20 | – | +85 | ℃ |
| 工作温度（工业） | Tc | -40 | – | +85 | ℃ |
| 电源电压 | VCC | 3.1 | 3.3 | 3.5 | V |
| 电源电流 | ICC | – | – | 350 | mA |
| 数据速率 | DR | – | – | 1250 | Mbps |
光学规格 – 发射器
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 | λc | 1480 | 1550 | 1580 | nm | – |
| 光谱宽度 | Δλ | – | – | 1 | nm | DFB |
| 边模抑制比 | SMSR | 30 | – | – | dB | DFB |
| 平均光输出功率 | Po | – | – | 2 | dBm | – |
| 消光比 | ER | 9 | – | – | dB | – |
| 光上升/下降时间（20%-80%） | Tr/Tf | – | – | 0.28 | ns | – |
| 输出眼图 | – | 符合ITU-T G.957 | – | |||
光学规格 – 接收器
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 工作波长 | λc | 1261 | – | 1620 | nm | – |
| 接收灵敏度 | RSENS | – | – | -34 | dBm | 1 |
| 接收饱和功率 | PRS | – | – | -8 | dBm | 1 |
| LOS断言 | – | – | – | -35 | dBm | 高电平报警 |
| LOS去断言 | – | – | – | -34 | dBm | – |
| LOS迟滞 | – | 0.5 | – | 5 | dBm | – |
注：1. 最小灵敏度和饱和功率为PRBS 231-1测试模式@1.25Gbps。
电气规格 – 发射器
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 电源电流 | IccT | 90 | – | 200 | mA | 1 |
| 输入差分阻抗 | ZIN | 90 | 100 | 110 | Ω | – |
| 输入差分摆幅电压 | VIN | 350 | – | 1600 | mV | 2 |
| TX禁用（高） | – | 2.0 | – | VCC | V | – |
| TX禁用（低） | – | 0 | – | 0.8 | V | – |
| TX故障（高） | – | 2.0 | – | VCC | V | – |
| TX故障（低） | – | 0 | – | 0.8 | V | – |
电气规格 – 接收器
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 电源电流 | IccR | 70 | – | 150 | mA | 1 |
| 输出差分摆幅电压 | VOUT | 350 | – | 1600 | mV | 3 |
| LOS电压（高） | – | 2.0 | – | VCC | V | – |
| LOS电压（低） | – | 0 | – | 0.8 | V | – |
注：1. 电流不包括输出负载电流。2. PECL输入，内部AC耦合和端接。3. 内部AC耦合。
数字诊断监控规格
| 参数 | 范围 | 精度 | 单位 | 校准 |
|---|---|---|---|---|
| 温度 | 0~+70 / -40~+85 | ±3 | ℃ | 内部/外部 |
| 电压 | 3.0~3.6 | ±3% | V | 内部/外部 |
| 偏置电流 | 0~100 | ±10% | mA | 内部/外部 |
| 发射光功率 | 2~8 | ±3 | dBm | 内部/外部 |
| 接收光功率 | -30~-10 | ±3 | dBm | 内部/外部 |
引脚定义
| 引脚 | 名称 | 描述 | 备注 |
|---|---|---|---|
| 1 | VEET | 发射器地 | – |
| 2 | TXFAULT | 发射器故障指示 | 1 |
| 3 | TXDISABLE | 发射器禁用 | 2 |
| 4 | MOD_DEF(2) | SDA串行数据信号 | 3 |
| 5 | MOD_DEF(1) | SCL串行时钟信号 | 3 |
| 6 | MOD_DEF(0) | 模块缺失，模块内接地 | 3 |
| 7 | RateSelect | 未连接 | – |
| 8 | LOS | 信号丢失 | 4 |
| 9 | VEER | 接收器地 | – |
| 10 | VEER | 接收器地 | – |
| 11 | VEER | 接收器地 | – |
| 12 | RD- | 反相接收数据输出 | 5 |
| 13 | RD+ | 接收数据输出 | 5 |
| 14 | VEER | 接收器地 | – |
| 15 | VCCR | 接收器电源 | 3.3V±5% |
| 16 | VCCT | 发射器电源 | 3.3V±5% |
| 17 | VEET | 发射器地 | – |
| 18 | TD+ | 发射数据输入 | 6 |
| 19 | TD- | 反相发射数据输入 | 6 |
| 20 | VEET | 发射器地 | – |

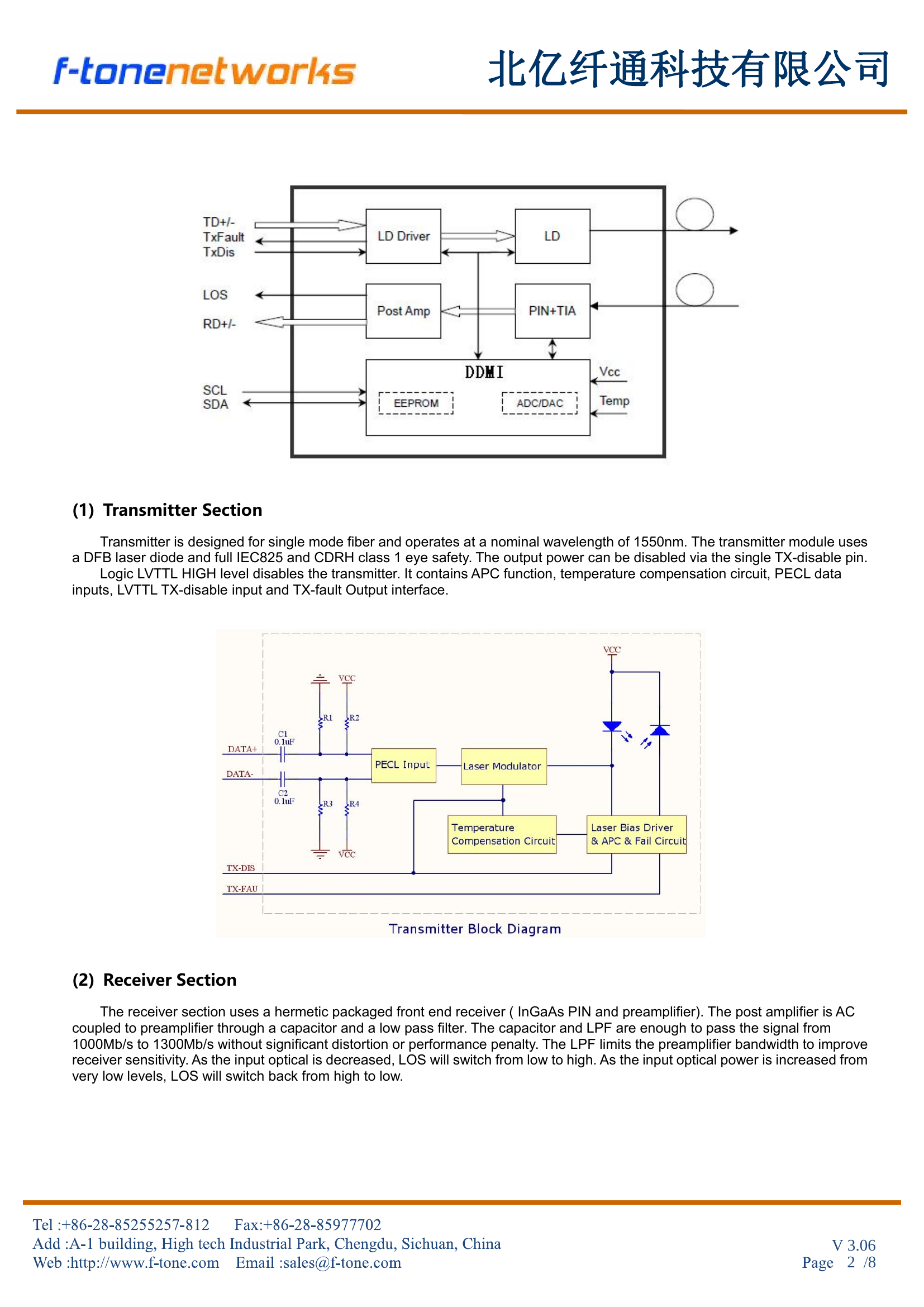

推荐电路图
机械规格
订购信息
| 型号 | 规格描述 |
|---|---|
| BYCS-1512-H8D | SFP+ DUAL/单模/1.25G/1550nm/180KM/3.3V/LC/0~+70℃ |
| BYCS-1512-H8DI | SFP+ DUAL/单模/1.25G/1550nm/180KM/3.3V/LC/-40~+85℃ |
