产品描述
F-tone Networks 的 FTCS-GE-TA 铜缆 SFP 收发器是一款高性能、经济高效的模块，符合千兆以太网和 10/100BASE-T 标准（IEEE 802.3-2002 和 IEEE 802.3ab），支持 100Mbps 数据速率，在 Cat5 非屏蔽双绞线上传输距离最远可达 100 米。该模块支持 100Mbps 全双工数据链路，采用 5 级脉冲幅度调制（PAM）信号，使用电缆中的所有四对线，每对线符号速率为 250Mbps。模块提供符合 SFP MSA 标准的串行 ID 信息，可通过 2-wire 串行 CMOS EEPROM 协议以 A0h 地址访问。
产品特性
- 可热插拔 SFP 封装
- TX Disable 和 RX LOS/无 LOS 功能
- 全金属外壳，低 EMI
- 低功耗（典型值 1.05W）
- 紧凑型 RJ-45 连接器组件
- 通过 2-wire 串行总线访问物理层 IC
- 在具有 SERDES 接口的主机系统中支持 10/100BASE-T 操作
- 工作温度范围：0℃ ～ +70℃（商业级）
应用领域
- 10/100M 以太网 over Cat5 电缆
电气特性 – 电源接口
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 电源电流 | Is | – | 320 | 375 | mA | 1.2W 最大功率 |
| 输入电压 | Vcc | 3.1 | 3.3 | 3.47 | V | 参考 GND |
| 最大电压 | Vmax | – | – | 4 | V | – |
低速信号电气特性
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| SFP 输出低电平 | VOL | 0 | 0.5 | V | 4.7k~10k 上拉至 host_Vcc |
| SFP 输出高电平 | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k~10k 上拉至 host_Vcc |
| SFP 输入低电平 | VIL | 0 | 0.8 | V | 4.7k~10k 上拉至 Vcc |
| SFP 输入高电平 | VIH | 2 | Vcc+0.3 | V | 4.7k~10k 上拉至 Vcc |
高速电气特性 – 传输线侧
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 线路频率 | fL | – | 125 | – | MHz | 5级编码，符合IEEE 802.3 |
| Tx 输出阻抗 | Zout,TX | – | 100 | – | Ω | 差分，1MHz~125MHz |
| Rx 输入阻抗 | Zin,RX | – | 100 | – | Ω | 差分，1MHz~125MHz |
高速电气特性 – 主机侧
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 单端数据输入摆幅 | Vinswing | 250 | – | 1200 | mV | 单端 |
| 单端数据输出摆幅 | Voutswing | 350 | – | 800 | mV | 单端 |
| 上升/下降时间 | Tr, Tf | – | – | 175 | ps | 20%-80% |
| Tx 输入阻抗 | Zin | – | 50 | – | Ω | 单端 |
| Rx 输出阻抗 | Zout | – | 50 | – | Ω | 单端 |
通用规格
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作温度（商业级） | 0 | – | 70 | ℃ |
| 工作温度（扩展级） | -20 | – | 85 | ℃ |
| 存储温度 | -40 | – | 85 | ℃ |

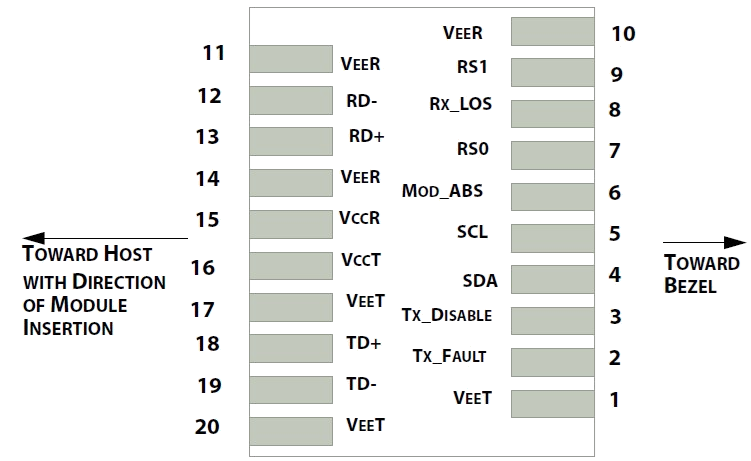

引脚定义
| 引脚号 | 引脚名称 | 描述 | 备注 |
|---|---|---|---|
| 1 | VeeT | 发射器地 | VeeT 和 VeeR 在 SFP 内部连接 |
| 2 | TX_FAULT | 发射器故障指示 | – |
| 3 | TX_DISABLE | 发射器禁用 | 低电平启用，高电平禁用 |
| 4 | MOD DEF (2) | 模块定义2 | 串行ID数据线 |
| 5 | MOD DEF (1) | 模块定义1 | 串行ID时钟线 |
| 6 | MOD DEF (0) | 模块定义0 | SFP 中接地 |
| 7 | RATE SELECT | 速率选择 | 未实现，33K 下拉至 Vee |
| 8 | LOS | 信号丢失指示 | – |
| 9-11 | VeeR | 接收器地 | VeeT 和 VeeR 在 SFP 内部连接 |
| 12 | RD- | 反相接收数据输出 | AC 耦合 100Ω 差分 |
| 13 | RD+ | 非反相接收数据输出 | AC 耦合 100Ω 差分 |
| 14 | VeeR | 接收器地 | – |
| 15 | VccR | 接收器电源 | VccR 和 VccT 在 SFP 内部连接 |
| 16 | VccT | 发射器电源 | VccR 和 VccT 在 SFP 内部连接 |
| 17 | VeeT | 发射器地 | – |
| 18 | TD+ | 非反相数据输入 | AC 耦合 100Ω 差分 |
| 19 | TD- | 反相数据输入 | AC 耦合 100Ω 差分 |
| 20 | VeeT | 发射器地 | – |
机械外形
FTCS-GE-TA 主机侧符合 SFP MSA 机械规格。SFP 前部（超出主机面板部分）加大以容纳 RJ-45 连接器。
订购信息
| 型号 | 速率 | MAC接口 | TX Disable | RX LOS | 工作温度 |
|---|---|---|---|---|---|
| FTCS-GE-TA | 10/100Mbps | SGMII | 支持 | 支持 | 0~70℃ |
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为光模块产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
