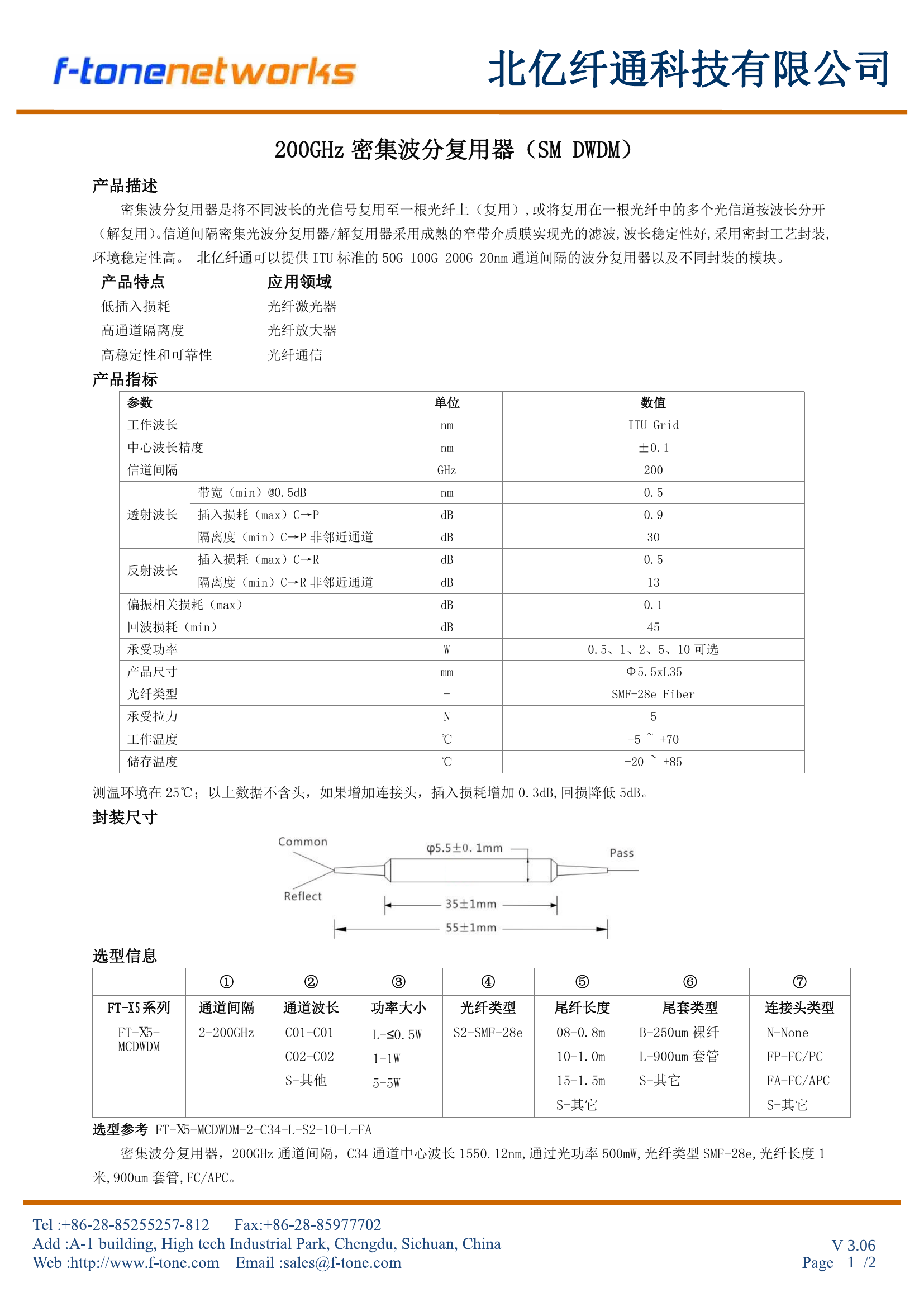

FT-X5系列200GHz 密集波分复用器（DWDM）

产品描述

F-tone Networks 的 FT-X5 系列 200GHz 密集波分复用器（DWDM）将不同波长的光信号复用至一根光纤上（复用），或将复用在一根光纤中的多个光信道按波长分开（解复用）。信道间隔密集光波分复用器/解复用器采用成熟的窄带介质膜实现光的滤波，波长稳定性好，采用密封工艺封装，环境稳定性高。北亿纤通可以提供 ITU 标准的 50G、100G、200G、20nm 通道间隔的波分复用器以及不同封装的模块。

产品特点

低插入损耗
高通道隔离度
高稳定性和可靠性
密封工艺封装
ITU 标准通道间隔

应用领域

光纤激光器
光纤放大器
光纤通信

产品指标

参数	单位	数值
工作波长	nm	ITU Grid
中心波长精度	nm	±0.1
信道间隔	GHz	200
带宽（min）@0.5dB	nm	0.5
透射波长
插入损耗（max）C→P	dB	0.9
隔离度（min）C→P 非邻近通道	dB	30
反射波长
插入损耗（max）C→R	dB	0.5
隔离度（min）C→R 非邻近通道	dB	13
通用参数
偏振相关损耗（max）	dB	0.1
回波损耗（min）	dB	45
承受功率	W	0.5、1、2、5、10 可选
产品尺寸	mm	Φ5.5×L35
光纤类型	–	SMF-28e Fiber
承受拉力	N	5
工作温度	℃	-5 ~ +70
储存温度	℃	-20 ~ +85

备注：测温环境在 25℃；以上数据不含头，如果增加连接头，插入损耗增加 0.3dB，回损降低 5dB。

封装尺寸

选型信息

① 系列	② 通道间隔	③ 通道波长	④ 功率大小	⑤ 光纤类型	⑥ 尾纤长度	⑦ 尾套类型	连接头类型
FT-X5-MCDWDM	2-200GHz	C01~C40	L-≤0.5W	S2-SMF-28e	08-0.8m	B-250μm 裸纤	N-None
		C01~C40	1-1W		10-1.0m	L-900μm 套管	FP-FC/PC
		S-其他	5-5W		15-1.5m	S-其它	FA-FC/APC
					S-其它		S-其它

选型参考

FT-X5-MCDWDM-2-C34-L-S2-10-L-FA

密集波分复用器，200GHz 通道间隔，C34 通道中心波长 1550.12nm，通过光功率 500mW，光纤类型 SMF-28e，光纤长度 1 米，900μm 套管，FC/APC。

本产品为波分复用器产品线，详细信息，请联系我们的销售人员，谢谢！

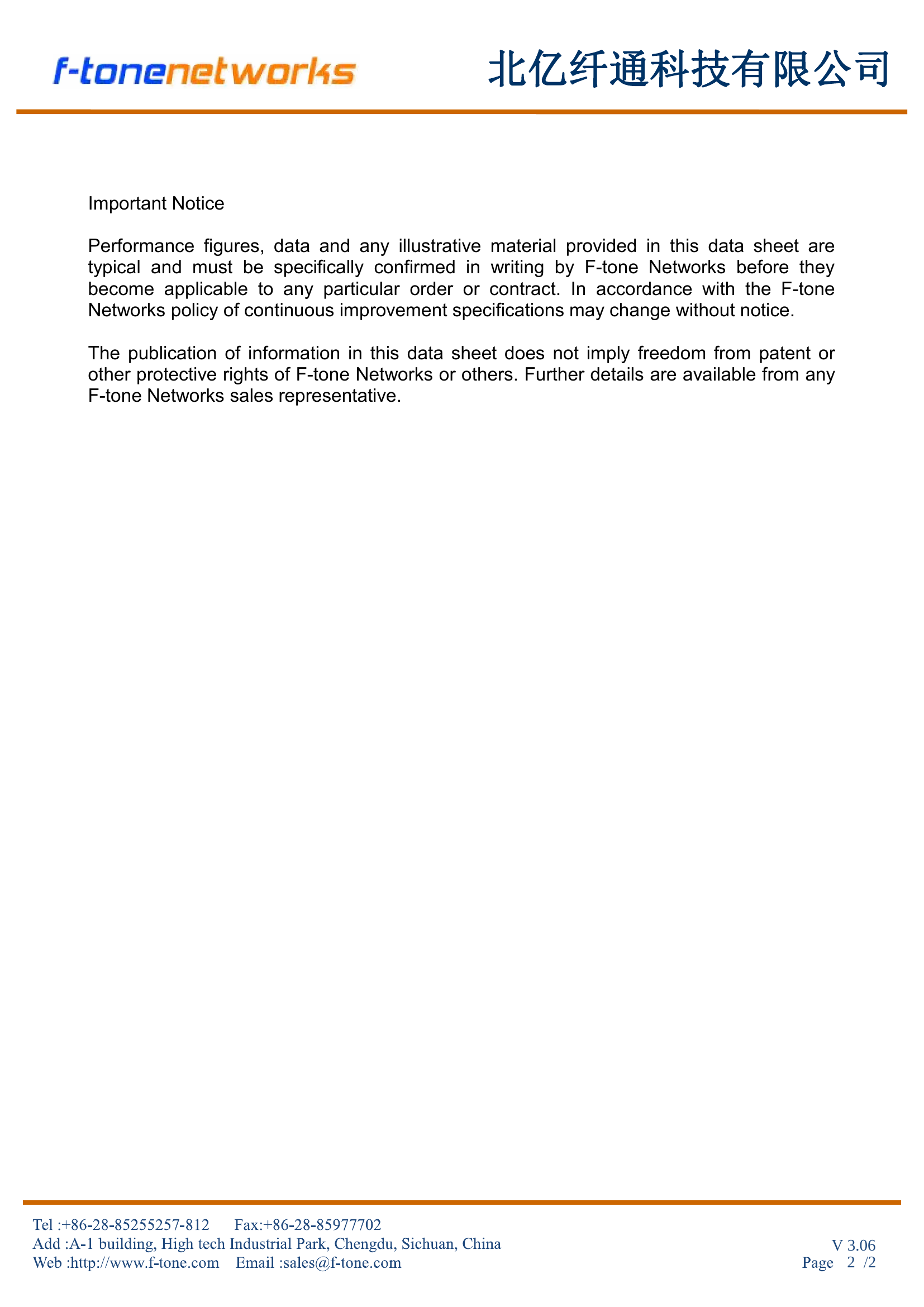

Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
