产品概述
FT-VU-6600-OLP 光线路保护板是F-tone Networks北亿纤通设计用于光纤线路备份的保护系统，采用先进的光路自动切换模块，是一种应用于光纤通信领域的主、备光路切换光器件，能自动识别主、备系统光路信号状态，进行光路瞬时切换，从而保障主用光缆在发生全阻障碍时保护系统正常运行，提高运营商的服务质量。
产品特性
- 支持单模、多模的光线路保护
- 支持双纤双向、单纤双向保护方式
- 支持1+1（双发选收）、1:1（选发选收）保护方式
- 较宽的光功率监测范围：-50dBm～+25dBm
- 较短的光路保护切换时间：≤20ms
- 支持本地和远程控制
- 支持基于SNMP统一网管平台，网管方式：CLI(telnet及console)、Web、NetView（图形化界面）
产品参数
| 技术指标 | 参数 |
|---|---|
| 波长范围 | 1310±50nm和1550±50nm |
| 检测光功率范围 | Tx: +2dBm～-50dBm；Rx: +10dBm～-50dBm |
| 插入损耗（1+1保护） | 发射端≤4.0dB，接收端≤1.5dB |
| 插入损耗（1:1保护） | ≤1.5dB |
| 光功率测量精度 | ≤0.5dB（+20dBm～-50dBm）；≤1.0dB（-40dBm～-50dBm） |
| 光功率分辨率 | ≤0.01dB |
| 波长相关损耗 | ≤0.25dB |
| 偏振相关损耗 | ≤0.1dB |
| 切换时间 | ≤20ms |
| 回波损耗 | ≥45dB |
| 串扰 | ≤55dB |
| 网管方式 | NetView, Web, CLI |
| 板卡尺寸 | 156(W)×20(H)×225(D) mm |
| 工作温度 | -10℃～50℃ |
| 存储温度 | -40℃～80℃ |
| 相对湿度 | 5%～95%无凝结 |
| 安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 |
| 功耗 | <5W |
网管平台（NMU）
FT-VU-6NMU网管板是F-tone Networks专为光层系列产品设计的网管功能模块，采用高速ARM处理器，提供强大的数据处理能力，为设备提供图形化（NetView）、浏览器（Web）、命令行（CLI）等管理界面。
NMU产品特性
- 支持热插拔，失效后不影响业务板卡的正常工作
- 支持本地、远程在线升级
- 支持基于SNMP统一网管平台
- 支持带内、带外级联网管，提供3个SFP光口、2个RJ45电口和1个Console串口
- 提供多层次网络拓扑管理功能
NMU参数
| 技术指标 | 参数 |
|---|---|
| 光口 | 3个SFP光口 |
| 电口 | 2个RJ45接口 |
| 串口 | 1个Console接口 |
| 网管方式 | NetView、Web、CLI |
| 工作温度 | -10℃～70℃ |
| 存储温度 | -40℃～80℃ |
| 功耗 | <16W |
| 产品尺寸 | 156(W)×20(H)×225(D) mm |
订购信息
| 型号 | 描述 |
|---|---|
| FT-VU-6600 | 1U 4槽位业务板卡，双电源槽位，带风扇单元，带双交电源100~240V或双直源电源36~72V，485×285×44mm |
| FT-VU-6NMU | 网管板（含瑞东Netview综合网络管理软件系统V1.0），用于FT-VU-6600机箱，占1槽 |
| FT-VU-6OLPA | OLP主备光纤线路保护板卡，1310/1550nm, 1+1, LC/UPC双纤双向，占1槽位，用于FT-VU-6600系列机箱 |
| FT-VU-6OLPB | OLP主备光纤线路保护板卡，1310/1550nm, 1:1, LC/UPC双纤双向，占1槽位，用于FT-VU-6600系列机箱 |

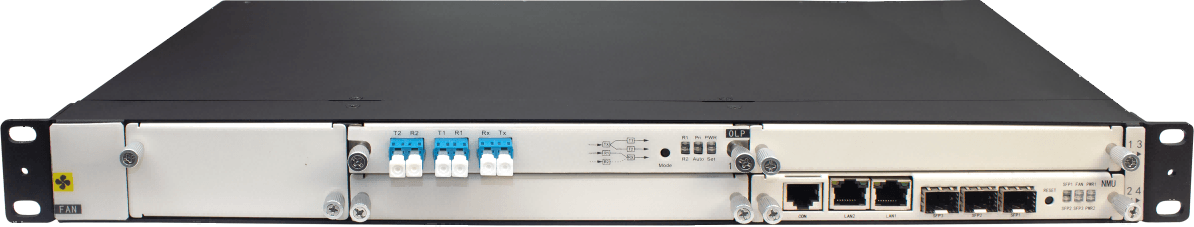

产品图片
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为光传输设备产品线，详细信息，请联系我们的销售人员，谢谢！
